YXS10-AEPRN (1995)

Toyota Crown Comfort/Sed

Production Dec 1995 - Aug 2008
Engine 3YPE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9512- )3YPE

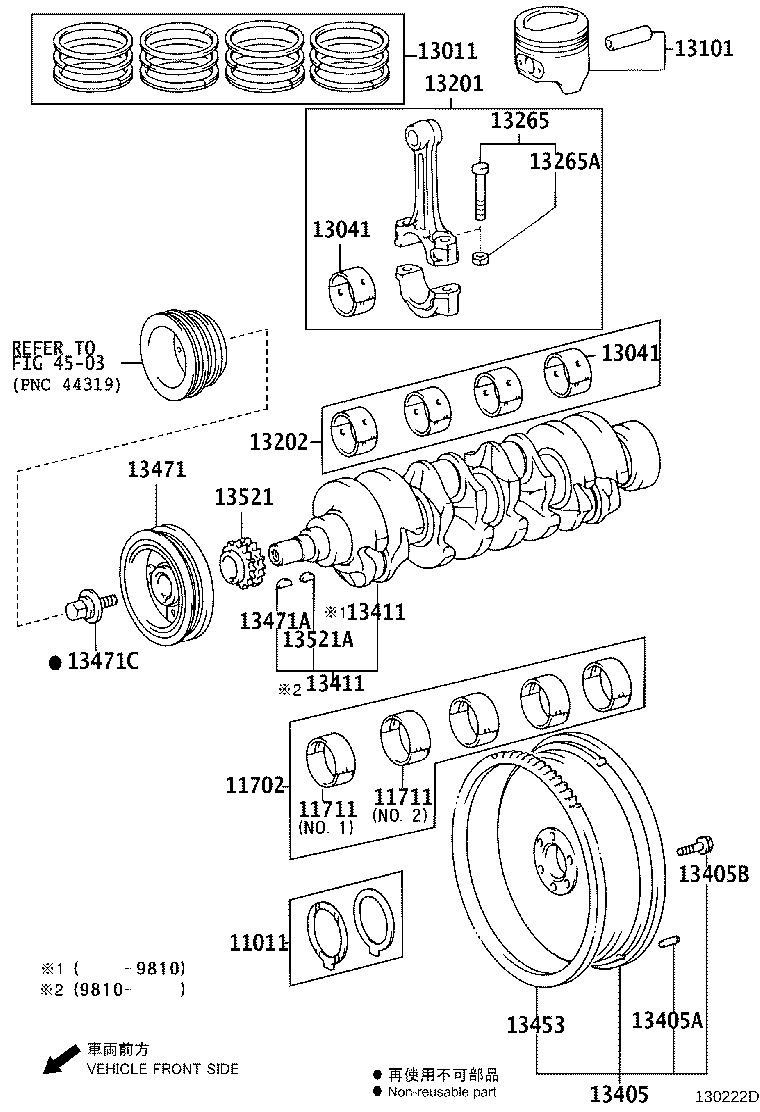

Click highlighted areas on diagram

diagram 11011 11702 11711 11711 13011 13041 13041 13101 13201 13202 13265 13265A 13405 13405A 13405B 13411 13411 13453 13471 13471A 13471C 13521 13521A 4503
Part # Description Qty Price
11011 - WASHER SET, CRANKSHAFT THRUST
11011-25010

3YPE..YXS1#

STD

 1
11011-73010

3YPE..YXS1#

STD

 1
11011-25010

3YPE..YXS1#

STD

 1
11702 - BEARING SET, CRANKSHAFT
11704-71030

3YPE..YXS1#

U/S 0.25

 1
11704-71030

3YPE..YXS1#

U/S 0.25

 1
11704-73010

3YPE..YXS1#

U/S 0.25

 1
11711 - BEARING, CRANKSHAFT
11071-7101003

3YPE..YXS1#

MARK 3,NO.1:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 3

 1
11071-7101002

3YPE..YXS1#

MARK 2,NO.1:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 2

 1
11701-7103001

3YPE..YXS1#

MARK 1,NO.2:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 1

 4
11071-7101001

3YPE..YXS1#

MARK 1,NO.1:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 1

 1
11701-7103003

3YPE..YXS1#

MARK 3,NO.2:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 3

 4
11701-7103002

3YPE..YXS1#

MARK 2,NO.2:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 2

 4
11071-7101003

3YPE..YXS1#

MARK 3,NO.1,修理書 参照

 1
11071-7101002

3YPE..YXS1#

MARK 2,NO.1,修理書 参照

 1
11071-7101001

3YPE..YXS1#

MARK 1,NO.1,修理書 参照

 1
11701-7103001

3YPE..YXS1#

MARK 1,NO.2,修理書 参照

 4
11701-7103003

3YPE..YXS1#

MARK 3,NO.2,修理書 参照

 4
11701-7103002

3YPE..YXS1#

MARK 2,NO.2,修理書 参照

 4
11071-7301002

3YPE..YXS1#

MARK2,NO.1,修理書 参照

 1
11071-7301001

3YPE..YXS1#

MARK1,NO.1,修理書 参照

 1
11701-7301001

3YPE..YXS1#

MARK1,NO.2,修理書 参照

 4
11701-7301003

3YPE..YXS1#

MARK3,NO.2,修理書 参照

 4
11071-7301003

3YPE..YXS1#

MARK3,NO.1,修理書 参照

 1
11701-7301002

3YPE..YXS1#

MARK2,NO.2,修理書 参照

 4
11711 - BEARING, CRANKSHAFT
11071-7101003

3YPE..YXS1#

MARK 3,NO.1:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 3

 1
11071-7101002

3YPE..YXS1#

MARK 2,NO.1:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 2

 1
11701-7103001

3YPE..YXS1#

MARK 1,NO.2:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 1

 4
11071-7101001

3YPE..YXS1#

MARK 1,NO.1:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 1

 1
11701-7103003

3YPE..YXS1#

MARK 3,NO.2:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 3

 4
11701-7103002

3YPE..YXS1#

MARK 2,NO.2:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 2

 4
11071-7101003

3YPE..YXS1#

MARK 3,NO.1,修理書 参照

 1
11071-7101002

3YPE..YXS1#

MARK 2,NO.1,修理書 参照

 1
11071-7101001

3YPE..YXS1#

MARK 1,NO.1,修理書 参照

 1
11701-7103001

3YPE..YXS1#

MARK 1,NO.2,修理書 参照

 4
11701-7103003

3YPE..YXS1#

MARK 3,NO.2,修理書 参照

 4
11701-7103002

3YPE..YXS1#

MARK 2,NO.2,修理書 参照

 4
11071-7301002

3YPE..YXS1#

MARK2,NO.1,修理書 参照

 1
11071-7301001

3YPE..YXS1#

MARK1,NO.1,修理書 参照

 1
11701-7301001

3YPE..YXS1#

MARK1,NO.2,修理書 参照

 4
11701-7301003

3YPE..YXS1#

MARK3,NO.2,修理書 参照

 4
11071-7301003

3YPE..YXS1#

MARK3,NO.1,修理書 参照

 1
11701-7301002

3YPE..YXS1#

MARK2,NO.2,修理書 参照

 4
13011 - RING SET, PISTON
13011-73060

3YPE..YXS1#

STD

 1
13013-73060

3YPE..YXS1#

O/S 0.50

 1
13015-73060

3YPE..YXS1#

O/S 1.00

 1
13011-73050

3YPE..YXS1#

STD

 1
13011-73052

3YPE..YXS1#

STD

 1
13014-73060

3YPE..YXS1#

O/S 0.75

 1
13011-73052

3YPE..YXS1#

STD

 1
13015-73052

3YPE..YXS1#

O/S 1.00

 1
13013-73052

3YPE..YXS1#

O/S 0.50

 1
13014-73052

3YPE..YXS1#

O/S 0.75

 1
13013-73052

3YPE..YXS1#

O/S 0.50

 1
13014-73052

3YPE..YXS1#

O/S 0.75

 1
13015-73052

3YPE..YXS1#

O/S 1.00

 1
13011-73070

3YPE..YXS1#

STD

 1
13013-73070

3YPE..YXS1#

O/S 0.50

 1
13014-73070

3YPE..YXS1#

O/S 0.75

 1
13011-73071

3YPE..YXS1#

STD

 1
13015-73071

3YPE..YXS1#

O/S 1.00

 1
13013-73071

3YPE..YXS1#

O/S 0.50

 1
13015-73070

3YPE..YXS1#

O/S 1.00

 1
13014-73071

3YPE..YXS1#

O/S 0.75

 1
13041 - BEARING, CONNECTING ROD
13041-7101107

3YPE..YXS1#

MARK 7:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 7

 4
13041-7101108

3YPE..YXS1#

MARK 8:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 8

 4
13041-7101107

3YPE..YXS1#

MARK 7,修理書参照

 4
13041-7101108

3YPE..YXS1#

MARK 8,修理書参照

 4
13041-7101106

3YPE..YXS1#

MARK 6,修理書参照

 4
13041-7101106

3YPE..YXS1#

MARK 6:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 6

 4
13041-7301006

3YPE..YXS1#

MARK6,修理書参照

 4
13041-7301007

3YPE..YXS1#

MARK7,修理書参照

 4
13041-7301008

3YPE..YXS1#

MARK8,修理書参照

 4
13041 - BEARING, CONNECTING ROD
13041-7101107

3YPE..YXS1#

MARK 7:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 7

 4
13041-7101108

3YPE..YXS1#

MARK 8:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 8

 4
13041-7101107

3YPE..YXS1#

MARK 7,修理書参照

 4
13041-7101108

3YPE..YXS1#

MARK 8,修理書参照

 4
13041-7101106

3YPE..YXS1#

MARK 6,修理書参照

 4
13041-7101106

3YPE..YXS1#

MARK 6:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 6

 4
13041-7301006

3YPE..YXS1#

MARK6,修理書参照

 4
13041-7301007

3YPE..YXS1#

MARK7,修理書参照

 4
13041-7301008

3YPE..YXS1#

MARK8,修理書参照

 4
13101 - PISTON SUB-ASSY, W/PIN
13103-73060

3YPE..YXS1#

O/S 0.50

 4
13104-73060

3YPE..YXS1#

O/S 0.75

 4
13101-7306002

3YPE..YXS1#

STD,MARK 2:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 2

 4
13101-7306003

3YPE..YXS1#

STD,MARK 3:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 3

 4
13105-73060

3YPE..YXS1#

O/S 1.00

 4
13101-7306103

3YPE..YXS1#

STD,MARK 3:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 3

 4
13101-7306001

3YPE..YXS1#

STD,MARK 1:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 1

 4
13105-73061

3YPE..YXS1#

O/S 1.00

 4
13101-7306102

3YPE..YXS1#

STD,MARK 2,修理書参照

 4
13103-73061

3YPE..YXS1#

O/S 0.50

 4
13101-7306101

3YPE..YXS1#

STD,MARK 1:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 1

 4
13104-73061

3YPE..YXS1#

O/S 0.75

 4
13103-73061

3YPE..YXS1#

O/S 0.50

 4
13105-73061

3YPE..YXS1#

O/S 1.00

 4
13104-73061

3YPE..YXS1#

O/S 0.75

 4
13101-7306102

3YPE..YXS1#

STD,MARK 2:ｼﾕｳﾘｼﾖ ｻﾝｼﾖｳ,MARK 2

 4
13101-7306103

3YPE..YXS1#

STD,MARK 3,修理書参照

 4
13101-7306201

3YPE..YXS1#

STD,MARK1,修理書参照

 4
13101-7306101

3YPE..YXS1#

STD,MARK 1,修理書参照

 4
13103-73062

3YPE..YXS1#

O/S 0.50

 4
13105-73062

3YPE..YXS1#

O/S 1.00

 4
13104-73062

3YPE..YXS1#

O/S 0.75

 4
13101-7306202

3YPE..YXS1#

STD,MARK2,修理書参照

 4
13101-7306203

3YPE..YXS1#

STD,MARK3,修理書参照

 4
13201 - ROD SUB-ASSY, CONNECTING
13201-79045

3YPE..YXS1#

 4
13201-79045

3YPE..YXS1#

 4
13201-79046

3YPE..YXS1#

 4
13202 - BEARING SET, CONNECTING ROD
13204-71011

3YPE..YXS1#

U/S 0.25

 1
13204-73010

3YPE..YXS1#

U/S 0.25

 1
13204-71011

3YPE..YXS1#

U/S 0.25

 1
13265 - BOLT, CONNECTING ROD
13265-29025

3YPE..YXS1#

 8
13265-29025

3YPE..YXS1#

 8
13265A - NUT, HEXAGON(FOR CONNECTING ROD BOLT)
90170-09001

3YPE..YXS1#

 8
90170-09001

3YPE..YXS1#

 8
13411 - CRANKSHAFT
13411-73010

3YPE..YXS1#

 1
13411-73900

3YPE..YXS1#

 1
13411-73900

3YPE..YXS1#

 1
13411 - CRANKSHAFT
13411-73010

3YPE..YXS1#

 1
13411-73900

3YPE..YXS1#

 1
13411-73900

3YPE..YXS1#

 1
13471 - PULLEY, CRANKSHAFT
13408-73010

3YPE..YXS1#

 1
13408-73010

3YPE..YXS1#

 1
13471A - KEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
90280-05005

3YPE..YXS1#

 1
90280-05005

3YPE..YXS1#

 1
13471C - BOLT(FOR CRANKSHAFT PULLEY SET)
90105-14069

3YPE..YXS1#

ﾏｰｸ 10

 1
90105-14069

3YPE..YXS1#

ﾏｰｸ 10

 1
90105-14161

3YPE..YXS1#

ﾏｰｸ 11

 1
13521 - GEAR OR SPROCKET, CRANKSHAFT TIMING
13521-33010

3YPE..YXS1#

 1
13521-33010

3YPE..YXS1#

 1
13521A - KEY(FOR CRANKSHAFT TIMING GEAR)
90280-05005

3YPE..YXS1#

 1
90280-05005

3YPE..YXS1#

 1
Linked diagrams
4503
