GRS180-AETXH (2005)

Toyota Crown/Majesta

Production Sep 2005 - Feb 2008
Engine 4GRFSE
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0509- )GRS180,182

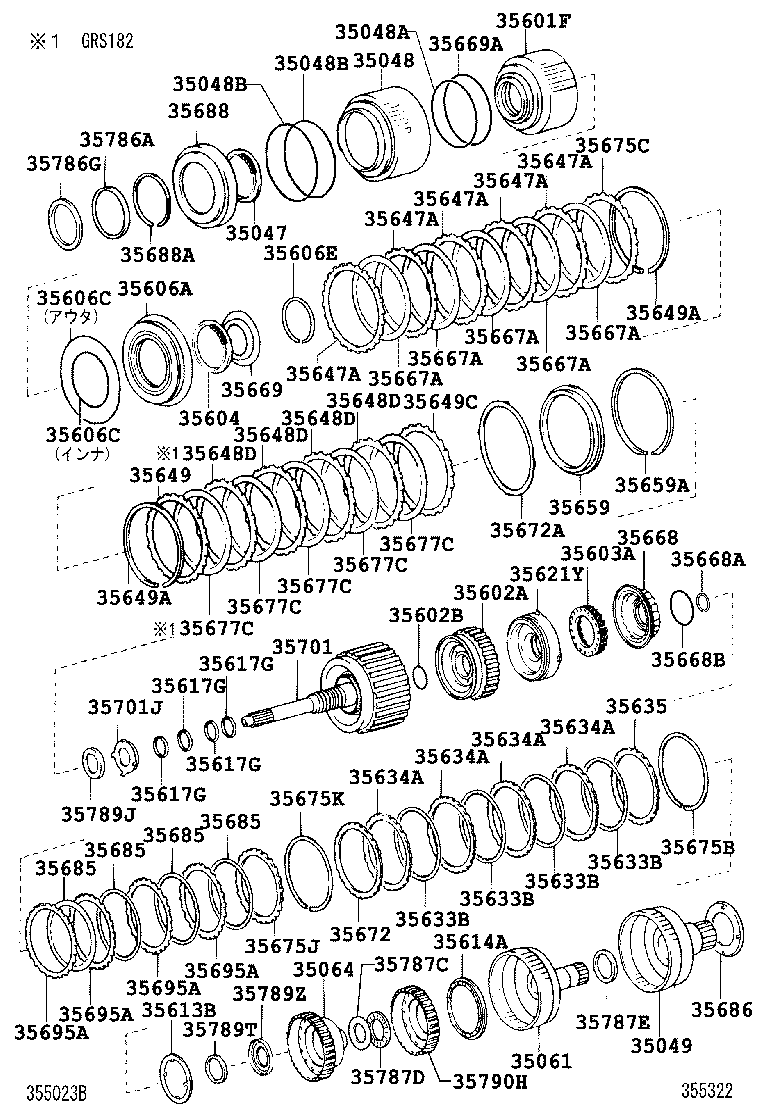

Click highlighted areas on diagram

A960E

diagram 35047 35048 35048A 35048B 35048B 35049 35061 35064 35601F 35602A 35602B 35603A 35604 35606A 35606C 35606C 35606E 35613B 35614A 35617G 35617G 35617G 35617G 35621Y 35633B 35633B 35633B 35633B 35634A 35634A 35634A 35634A 35635 35647A 35647A 35647A 35647A 35647A 35648D 35648D 35648D 35648D 35649 35649A 35649A 35649C 35659 35659A 35667A 35667A 35667A 35667A 35667A 35668 35668A 35668B 35669 35669A 35672 35672A 35675B 35675C 35675J 35675K 35677C 35677C 35677C 35677C 35677C 35685 35685 35685 35685 35686 35688 35688A 35695A 35695A 35695A 35695A 35701 35701J 35786A 35786G 35787C 35787D 35787E 35789J 35789T 35789Z 35790H
Part # Description Qty Price
35047 - SPRING SUB-ASSY, REVERSE CLUTCH RETURN
35047-60010

GRS18#

1
35047-22010

GRS180,182

1
35048 - PISTON SUB-ASSY, REVERSE CLUTCH
35048-22010

GRS180,182

1
35048-50010

GRS180,182

1
35048A - RING, O (FOR REVERSE CLUTCH PISTON)
90301-99147

GRS18#

内側

1
90301-99141

GRS18#

外側

1
90301-98003

GRS180,182

1
35048B - RING, O (FOR REVERSE CLUTCH PISTON)
90301-99140

GRS18#

1
90301-99154

GRS180,182

2
35048B - RING, O (FOR REVERSE CLUTCH PISTON)
90301-99140

GRS18#

1
90301-99154

GRS180,182

2
35049 - HUB SUB-ASSY, REVERSE CLUTCH
35049-30020

GRS18#

1
35049-22010

GRS180,182

1
35061 - HUB SUB-ASSY, FORWARD CLUTCH
35061-22010

GRS180,182

1
35061-50010

GRS18#

1
35064 - HUB SUB-ASSY, COAST CLUTCH
35064-22010

GRS180,182

1
35601F - DRUM SUB-ASSY, REVERSE CLUTCH
35601-22010

GRS180,182

1
35602A - PISTON SUB-ASSY, FORWARD CLUTCH
35602-22040

GRS180,182

1
35602B - RING, O (FOR FORWARD CLUTCH PISTON)
90301-99096

GRS180,181

センタ

1
90301-39012

GRS180,181

内側

1
90301-99145

GRS180,181

外側

1
90301-30007

GRS180,182

1
35603A - SPRING SUB-ASSY, FORWARD CLUTCH RETURN
35603-30020

GRS180,181

1
35603-22050

GRS180,182

1
35604 - SPRING SUB-ASSY, DIRECT CLUTCH RETURN
35604-60020

GRS18#

1
35604-22010

GRS180,182

1
35606A - PISTON SUB-ASSY, DIRECT CLUTCH
35652-30060

GRS18#

1
35652-22040

GRS180,182

1
35606C - RING, O (FOR DIRECT CLUTCH PISTON)
90301-74002

GRS18#

内側

1
90301-99149

GRS18#

外側

1
90301-99058

GRS180,182

内側

1
90301-72003

GRS180,182

外側

1
35606C - RING, O (FOR DIRECT CLUTCH PISTON)
90301-74002

GRS18#

内側

1
90301-99149

GRS18#

外側

1
90301-99058

GRS180,182

内側

1
90301-72003

GRS180,182

外側

1
35606E - RING, SHAFT SNAP (FOR DIRECT CLUTCH PISTON RETURN SPRIN
90520-64003

GRS18#

1
90520-64003

GRS18#

1
35613B - WASHER, CLUTCH HUB THRUST, NO.2
35613-22010

GRS180,182

1
35614A - WASHER, CLUTCH HUB THRUST, NO.3
35614-22010

GRS180,182

1
35617G - RING, CLUTCH DRUM OIL SEAL
35617-22040

GRS180,182

4
35617G - RING, CLUTCH DRUM OIL SEAL
35617-22040

GRS180,182

4
35617G - RING, CLUTCH DRUM OIL SEAL
35617-22040

GRS180,182

4
35617G - RING, CLUTCH DRUM OIL SEAL
35617-22040

GRS180,182

4
35621Y - PISTON, COAST CLUTCH
35621-22030

GRS180,182

1
35633B - DISC, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35633-50010

GRS180,181

5
35633-22070

GRS180,182

4
35633B - DISC, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35633-50010

GRS180,181

5
35633-22070

GRS180,182

4
35633B - DISC, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35633-50010

GRS180,181

5
35633-22070

GRS180,182

4
35633B - DISC, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35633-50010

GRS180,181

5
35633-22070

GRS180,182

4
35634A - PLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35634-22110

GRS180,182

厚さ=1.8

4
35634-50010

GRS180,181

厚さ=2.4

5
35634A - PLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35634-22110

GRS180,182

厚さ=1.8

4
35634-50010

GRS180,181

厚さ=2.4

5
35634A - PLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35634-22110

GRS180,182

厚さ=1.8

4
35634-50010

GRS180,181

厚さ=2.4

5
35634A - PLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35634-22110

GRS180,182

厚さ=1.8

4
35634-50010

GRS180,181

厚さ=2.4

5
35635 - FLANGE, FORWARD CLUTCH
35635-60040

GRS18#

厚さ=3.3,マーク 3

1
35635-60010

GRS18#

厚さ=3.0,マーク 0

1
35635-60020

GRS18#

厚さ=3.1,マーク 1

1
35635-60050

GRS18#

厚さ=3.4,マーク 4

1
35635-60090

GRS18#

厚さ=3.8,マーク 8

1
35635-60100

GRS18#

厚さ=3.9,マーク 9

1
35635-60080

GRS18#

厚さ=3.7,マーク 7

1
35635-60060

GRS18#

厚さ=3.5,マーク 5

1
35635-60030

GRS18#

厚さ=3.2,マーク 2

1
35635-22040

GRS180,182

厚さ=3.3,マーク 3

1
35635-60110

GRS18#

厚さ=4.0,マーク A

1
35635-22050

GRS180,182

厚さ=3.4,マーク 4

1
35635-60070

GRS18#

厚さ=3.6,マーク 6

1
35635-22020

GRS180,182

厚さ=3.1,マーク 1

1
35635-22010

GRS180,182

厚さ=3.0,マーク 0

1
35635-22090

GRS180,182

厚さ=3.8,マーク 8

1
35635-22080

GRS180,182

厚さ=3.7,マーク 7

1
35635-22100

GRS180,182

厚さ=3.9,マーク 9

1
35635-22070

GRS180,182

厚さ=3.6,マーク 6

1
35635-22060

GRS180,182

厚さ=3.5,マーク 5

1
35635-22030

GRS180,182

厚さ=3.2,マーク 2

1
35647A - PLATE, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
35647-22040

GRS180,182

5
35647-60010

GRS18#

5
35647A - PLATE, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
35647-22040

GRS180,182

5
35647-60010

GRS18#

5
35647A - PLATE, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
35647-22040

GRS180,182

5
35647-60010

GRS18#

5
35647A - PLATE, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
35647-22040

GRS180,182

5
35647-60010

GRS18#

5
35647A - PLATE, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
35647-22040

GRS180,182

5
35647-60010

GRS18#

5
35648D - PLATE, CLUTCH, NO.3
35648-22020

GRS180

3
35648-60010

GRS180,181

4
35648D - PLATE, CLUTCH, NO.3
35648-22020

GRS180

3
35648-60010

GRS180,181

4
35648D - PLATE, CLUTCH, NO.3
35648-22020

GRS180

3
35648-60010

GRS180,181

4
35648D - PLATE, CLUTCH, NO.3
35648-22020

GRS180

3
35648-60010

GRS180,181

4
35649 - FLANGE, REVERSE CLUTCH
35649-60090

GRS18#

厚さ=3.6,マーク8

1
35649-60040

GRS18#

厚さ=3.1,マーク3

1
35649-60070

GRS18#

厚さ=3.4,マーク6

1
35649-60030

GRS18#

厚さ=3.0,マーク2

1
35649-60080

GRS18#

厚さ=3.5,マーク 7

1
35649-60100

GRS18#

厚さ=3.7,マーク9

1
35649-60110

GRS18#

厚さ=3.8,マーク10

1
35649-60060

GRS18#

厚さ=3.3,マーク5

1
35649-22080

GRS180,182

1
35649-60050

GRS18#

厚さ=3.2,マーク4

1
35649A - RING, HOLE SNAP(FOR REVERSE CLUTCH FLANGE)
90520-99063

GRS180,182

2
90520-99074

GRS18#

2
35649A - RING, HOLE SNAP(FOR REVERSE CLUTCH FLANGE)
90520-99063

GRS180,182

2
90520-99074

GRS18#

2
35649C - FLANGE, REVERSE CLUTCH
35649-60020

GRS18#

厚さ=2.9,マーク 1

1
35649-60030

GRS18#

厚さ=3.0,マーク 2

1
35649-60060

GRS18#

厚さ=3.3,マーク 5

1
35649-60090

GRS18#

厚さ=3.6,マーク 8

1
35649-60070

GRS18#

厚さ=3.4,マーク 6

1
35649-60100

GRS18#

厚さ=3.7,マーク 9

1
35649-60080

GRS18#

厚さ=3.5,マーク 7

1
35649-60040

GRS18#

厚さ=3.1.マーク 3

1
35649-60050

GRS18#

厚さ=3.2,マーク 4

1
35649-60110

GRS18#

厚さ=3.8,マーク A

1
35649-60010

GRS18#

厚さ=2.8,マーク 0

1
35649-22020

GRS180,182

厚さ=2.4,マーク 0

1
35649-22030

GRS180,182

厚さ=2.5,マーク 1

1
35649-22050

GRS180,182

厚さ=2.7,マーク 3

1
35649-22060

GRS180,182

厚さ=2.8,マーク 4

1
35649-22120

GRS180,182

厚さ=3.4,マーク A

1
35649-22040

GRS180,182

厚さ=2.6,マーク 2

1
35649-22130

GRS180,182

厚さ=3.5,マーク B

1
35649-22110

GRS180,182

厚さ=3.3,マーク 9

1
35649-22080

GRS180,182

厚さ=3.0,マーク 6

1
35649-22070

GRS180,182

厚さ=2.9,マーク 5

1
35649-22090

GRS180,182

厚さ=3.1,マーク 7

1
35649-22100

GRS180,182

厚さ=3.2,マーク 8

1
35659 - SLEEVE, REVERSE CLUTCH REACTION
35659-60020

GRS18#

1
35659-22020

GRS180

1
35659A - RING, SNAP (FOR REVERSE CLUTCH REACTION SLEEVE)
90520-99096

GRS180,182

1
90520-99083

GRS18#

1
35667A - DISK, DIRECT CLUTCH
35667-22030

GRS180,182

5
35667-60020

GRS18#

4
35667A - DISK, DIRECT CLUTCH
35667-22030

GRS180,182

5
35667-60020

GRS18#

4
35667A - DISK, DIRECT CLUTCH
35667-22030

GRS180,182

5
35667-60020

GRS18#

4
35667A - DISK, DIRECT CLUTCH
35667-22030

GRS180,182

5
35667-60020

GRS18#

4
35667A - DISK, DIRECT CLUTCH
35667-22030

GRS180,182

5
35667-60020

GRS18#

4
35668 - BALANCER, CLUTCH, NO.1
35668-60010

GRS180,181

1
35668-22010

GRS180,182

1
35668A - RING, SNAP(FOR CLUTCH BALANCER)
90520-31034

GRS180,182

1
35668B - RING, O(FOR CLUTCH BALANCER)
35697-22010

GRS180,182

1
35669 - BALANCER, CLUTCH, NO.2
35669-22010

GRS180,182

1
35669-60010

GRS18#

1
35669A - RING, O (FOR CLUTCH BALANCER NO.2)
90301-99085

GRS180,182

1
35672 - PLATE, CLUTCH CUSHION
35672-22020

GRS180,182

1
35672-50040

GRS18#

1
35672A - PLATE, CLUTCH CUSHION (FOR DIRECT MULTIPLE DISC CLUTCH)
35672-60020

GRS18#

1
35672-22030

GRS180,182

1
35675B - RING, HOLE SNAP (FOR FORWARD CLUTCH FLANGE)
90520-99095

GRS180,182

1
90520-99082

GRS18#

1
35675C - FLANGE, DIRECT CLUTCH
35675-22170

GRS180,182

厚さ=3.2,マーク 2

1
35675-22150

GRS180,182

厚さ=3.0,マーク 0

1
35675-22190

GRS180,182

厚さ=3.4,マーク 4

1
35675-22160

GRS180,182

厚さ=3.1,マーク 1

1
35675-22180

GRS180,182

厚さ=3.3,マーク 3

1
35675-22220

GRS180,182

厚さ=3.7,マーク 7

1
35675-22230

GRS180,182

厚さ=3.8,マーク 8

1
35675-22210

GRS180,182

厚さ=3.6,マーク 6

1
35675-22200

GRS180,182

厚さ=3.5,マーク 5

1
35675J - FLANGE, COAST CLUTCH
35675-22270

GRS180,182

マーク 3

1
35675-22240

GRS180,182

マーク 0

1
35675-22280

GRS180,182

マーク 4

1
35675-22330

GRS180,182

マーク 9

1
35675-22290

GRS180,182

マーク 5

1
35675-22310

GRS180,182

マーク 7

1
35675-22250

GRS180,182

マーク 1

1
35675-22300

GRS180,182

マーク 6

1
35675-22260

GRS180,182

マーク 2

1
35675-22320

GRS180,182

マーク 8

1
35675K - RING, SNAP (FOR COAST CLUTCH FLANGE)
90520-97001

GRS180,182

1
35677C - DISC, REAR CLUTCH
35677-60010

GRS180,181

5
35677-22100

GRS180

4
35677C - DISC, REAR CLUTCH
35677-60010

GRS180,181

5
35677-22100

GRS180

4
35677C - DISC, REAR CLUTCH
35677-60010

GRS180,181

5
35677-22100

GRS180

4
35677C - DISC, REAR CLUTCH
35677-60010

GRS180,181

5
35677-22100

GRS180

4
35677C - DISC, REAR CLUTCH
35677-60010

GRS180,181

5
35677-22100

GRS180

4
35685 - DISC, COAST CLUTCH
35685-22010

GRS180,182

4
35685 - DISC, COAST CLUTCH
35685-22010

GRS180,182

4
35685 - DISC, COAST CLUTCH
35685-22010

GRS180,182

4
35685 - DISC, COAST CLUTCH
35685-22010

GRS180,182

4
35686 - WASHER, CLUTCH DRUM THRUST (FOR INPUT SHAFT)
35686-22010

GRS180,182

1
35688 - BALANCER, CLUTCH, NO.3
35688-50010

GRS18#

1
35688-22010

GRS180,182

1
35688A - RING, SNAP (FOR REVERSE CLUTCH RETURN SPRING)
90520-79001

GRS18#

1
90520-79001

GRS18#

1
35695A - PLATE, COAST CLUTCH
35695-22010

GRS180,182

4
35695A - PLATE, COAST CLUTCH
35695-22010

GRS180,182

4
35695A - PLATE, COAST CLUTCH
35695-22010

GRS180,182

4
35695A - PLATE, COAST CLUTCH
35695-22010

GRS180,182

4
35701 - SHAFT SUB-ASSY, INPUT
35701-30140

GRS180,181

1
35701-22130

GRS180,182

1
35701J - BEARING, THRUST NEEDLE ROLLER (FOR INPUT SHAFT FRONT)
90374-33001

GRS180,182

1
90374-34011

GRS18#

1
35786A - RACE, THRUST BEARING, NO.1
35786-60010

GRS18#

1
35786-60010

GRS18#

1
35786G - BEARING,THRUST NEEDLE ROLLER
90374-71001

GRS18#

1
90374-71001

GRS18#

1
35787C - RACE, THRUST BEARING, NO.2
35787-22010

GRS180,182

1
35787-60010

GRS180,181

1
35787D - BEARING, THRUST NEEDLE ROLLER
90374-38005

GRS180,181

1
90374-36002

GRS180,182

1
35787E - BEARING, THRUST NEEDLE ROLLER
90374-42008

GRS18#

1
90374-42008

GRS18#

1
35789J - RACE, THRUST BEARING (FOR INPUT SHAFT FRONT)
35789-22080

GRS180,182

1
35789T - RACE, THRUST BEARING (INPUT SHAFT REAR)
35789-50060

GRS18#

NO.2

1
35789-22090

GRS180,182

1
35789-60040

GRS180,181

NO.1

1
35789Z - BEARING, THRUST NEEDLE ROLLER
90374-22010

GRS180,182

1
90374-21004

GRS18#

1
35790H - CLUTCH ASSY, 1WAY NO.4
34360-22010

GRS180,182

1
