AWS210-AEXUH (2015)

Toyota Crown/Hybrid

Production Sep 2015 - Apr 2018
Engine 2ARFSE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

(1604- )MJ,ROY,ROYAL,ROYG

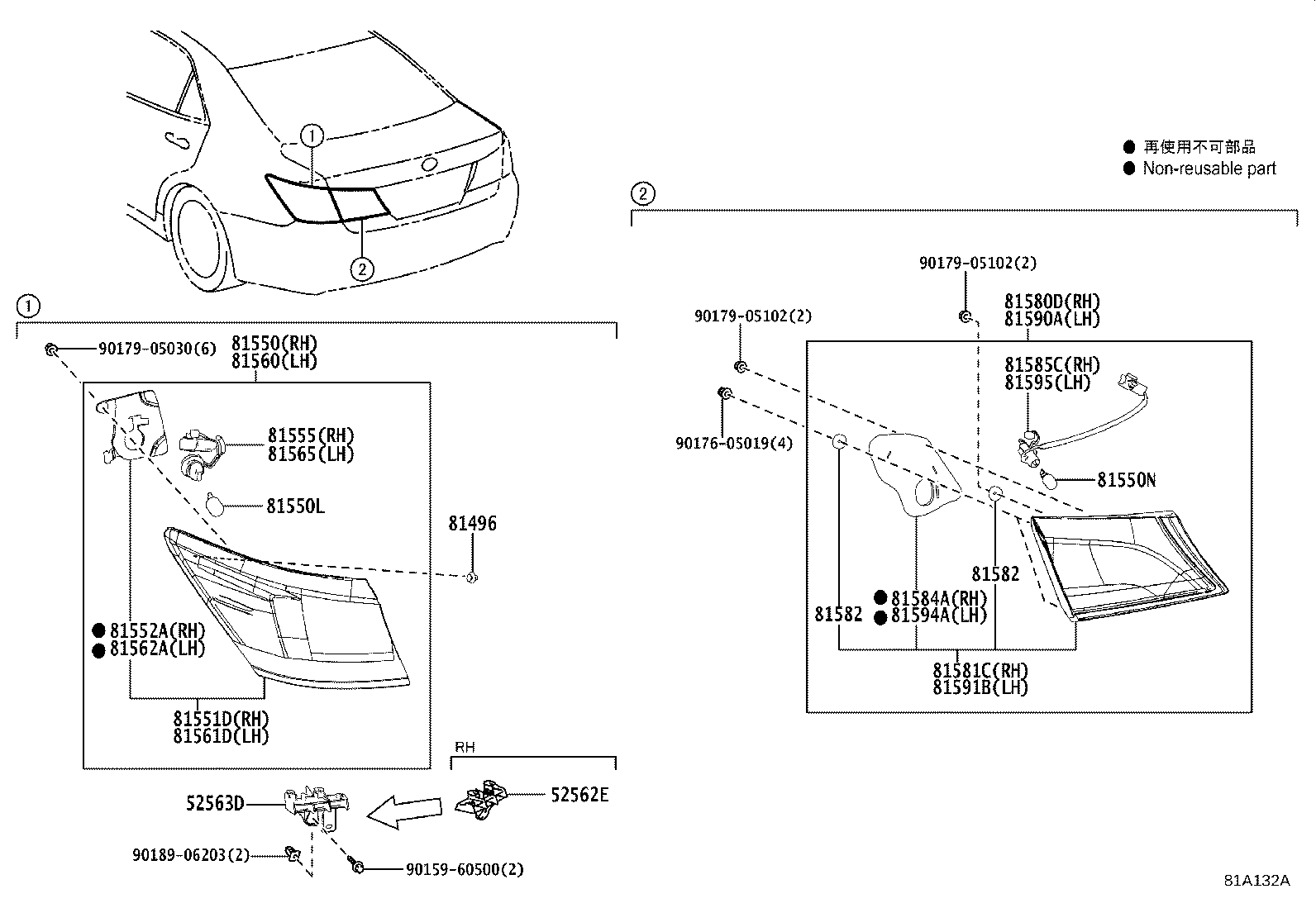

Click highlighted areas on diagram

diagram 52562E 52563D 81496 81550L 81550N 81551D 81552A 81555 81561D 81562A 81565 81581C 81582 81582 81584A 81585C 81591B 81594A 81595 9015960500 9017605019 9017905030 9017905102 9017905102 9018906203
Part # Description Qty Price
52562E - RETAINER, REAR BUMPER, UPPER RH
52562-30160

ARS210,AWS21#,GRS21#,GWS214

1
52562-30160

AWS21#,GRS21#,GWS214

1
52563D - RETAINER, REAR BUMPER, UPPER LH
52563-30160

AWS21#,GRS21#,GWS214

1
52563-30160

ARS210,AWS21#,GRS21#,GWS214

1
81496 - GUIDE, REAR COMBINATION LAMP
81496-60010

AWS21#,GRS21#,GWS214

2
81496-60010

ARS210,AWS21#,GRS21#,GWS214

2
81550L - BULB, REAR TURN SIGNAL LAMP
90981-15011

ARS210,AWS21#,GRS21#,GWS214

12V 21W,アンバー

2
90981-15011

AWS21#,GRS21#,GWS214

12V 21W,アンバー

2
81550N - BULB, BACK UP LAMP
90981-11059

AWS21#,GRS21#,GWS214

2
90981-11059

ARS210,AWS21#,GRS21#,GWS214

12V 16W

2
81551D - LENS & BODY, REAR COMBINATION LAMP, RH
81551-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81551-30D11

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81551-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81552A - GASKET, REAR COMBINATION LAMP, RH
81552-30D10

AWS21#,GRS21#,GWS214

1
81552-30D10

ARS210,AWS21#,GRS21#,GWS214

1
81555 - SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, RH
81555-30D10

AWS21#,GRS21#,GWS214

1
81555-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81555-30D11

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81561D - LENS & BODY, REAR COMBINATION LAMP, LH
81561-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81561-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81561-30D11

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81562A - GASKET, REAR COMBINATION LAMP, LH
81552-30D10

AWS21#,GRS21#,GWS214

1
81552-30D10

ARS210,AWS21#,GRS21#,GWS214

1
81565 - SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, LH
81565-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81565-30D10

AWS21#,GRS21#,GWS214

1
81565-30D11

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81581C - LENS AND BODY, REAR LAMP, RH
81581-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81581-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81581-30521

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81582 - GASKET, REAR LAMP
81554-47110

ARS210,AWS21#,GRS21#,GWS214

6
81554-47110

AWS21#,GRS21#,GWS214

6
81582 - GASKET, REAR LAMP
81554-47110

ARS210,AWS21#,GRS21#,GWS214

6
81554-47110

AWS21#,GRS21#,GWS214

6
81584A - GASKET, REAR LAMP RH
81584-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81584-30520

ARS210,AWS21#,GRS21#,GWS214

1
81585C - SOCKET & WIRE, REAR LAMP, RH
81595-30521

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81595-30520

AWS21#,GRS21#,GWS214

1
81595-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81591B - LENS AND BODY, REAR LAMP, LH
81591-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81591-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81591-30521

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81594A - GASKET, REAR LAMP LH
81584-30520

ARS210,AWS21#,GRS21#,GWS214

1
81584-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81595 - SOCKET & WIRE, REAR LAMP, LH
81595-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81595-30520

AWS21#,GRS21#,GWS214

1
81595-30521

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
Common parts
90159-60500
90176-05019
90179-05030
90179-05102
90189-06203

(1212-1604)MJ,ROY,ROYAL,ROYG

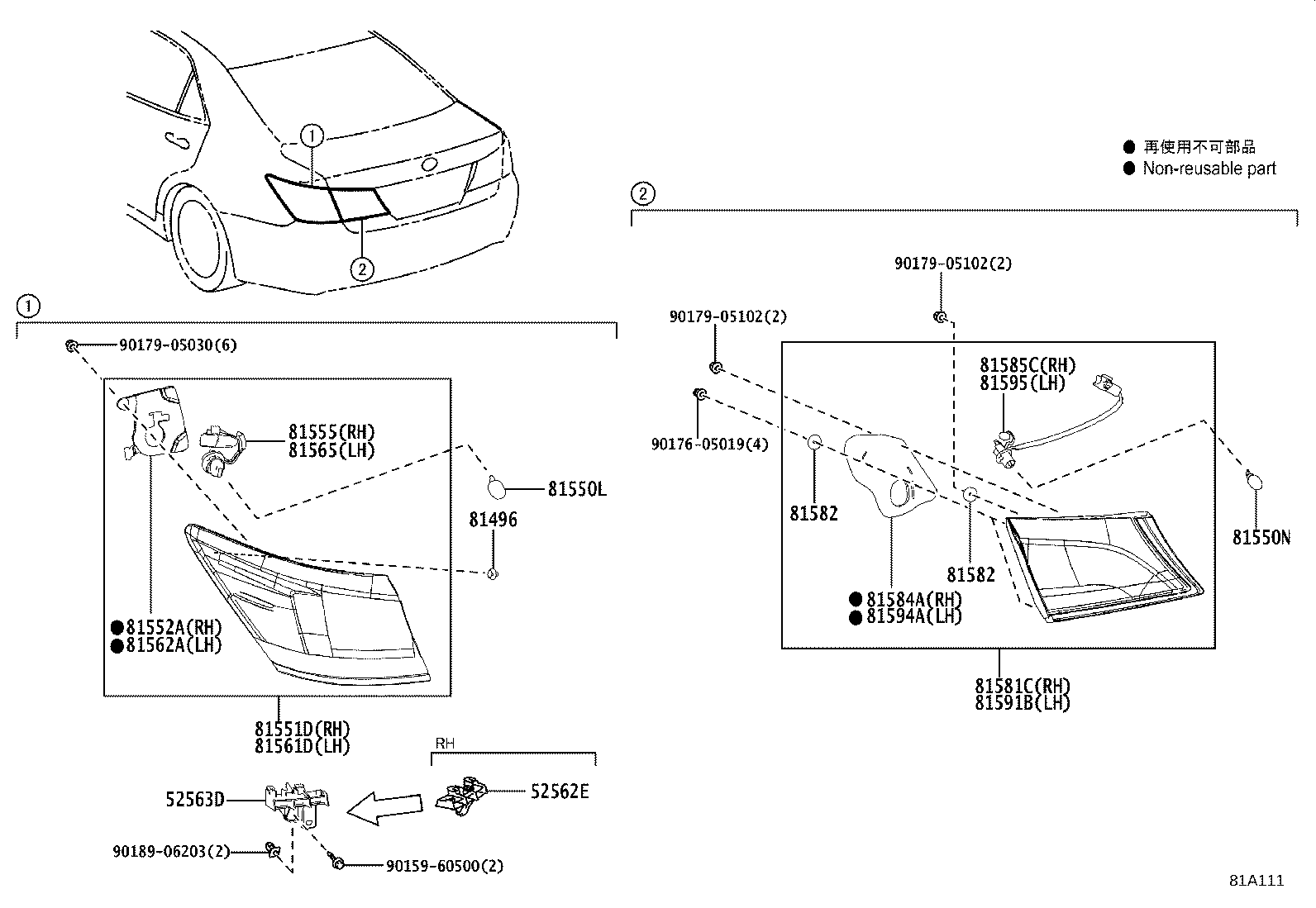

Click highlighted areas on diagram

diagram 52562E 52563D 81496 81550 81550L 81550N 81551D 81552A 81555 81560 81561D 81562A 81565 81580D 81581C 81582 81582 81584A 81585C 81590A 81591B 81594A 81595 9015960500 9017605019 9017905030 9017905102 9017905102 9018906203
Part # Description Qty Price
52562E - RETAINER, REAR BUMPER, UPPER RH
52562-30160

ARS210,AWS21#,GRS21#,GWS214

1
52562-30160

AWS21#,GRS21#,GWS214

1
52563D - RETAINER, REAR BUMPER, UPPER LH
52563-30160

AWS21#,GRS21#,GWS214

1
52563-30160

ARS210,AWS21#,GRS21#,GWS214

1
81496 - GUIDE, REAR COMBINATION LAMP
81496-60010

AWS21#,GRS21#,GWS214

2
81496-60010

ARS210,AWS21#,GRS21#,GWS214

2
81550 - LAMP ASSY, REAR COMBINATION, RH
81550-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
00000-00000

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81550-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81550L - BULB, REAR TURN SIGNAL LAMP
90981-15011

ARS210,AWS21#,GRS21#,GWS214

12V 21W,アンバー

2
90981-15011

AWS21#,GRS21#,GWS214

12V 21W,アンバー

2
81550N - BULB, BACK UP LAMP
90981-11059

AWS21#,GRS21#,GWS214

2
90981-11059

ARS210,AWS21#,GRS21#,GWS214

12V 16W

2
81551D - LENS & BODY, REAR COMBINATION LAMP, RH
81551-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81551-30D11

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81551-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81552A - GASKET, REAR COMBINATION LAMP, RH
81552-30D10

AWS21#,GRS21#,GWS214

1
81552-30D10

ARS210,AWS21#,GRS21#,GWS214

1
81555 - SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, RH
81555-30D10

AWS21#,GRS21#,GWS214

1
81555-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81555-30D11

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81560 - LAMP ASSY, REAR COMBINATION, LH
81560-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
00000-00000

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81560-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81561D - LENS & BODY, REAR COMBINATION LAMP, LH
81561-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81561-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81561-30D11

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81562A - GASKET, REAR COMBINATION LAMP, LH
81552-30D10

AWS21#,GRS21#,GWS214

1
81552-30D10

ARS210,AWS21#,GRS21#,GWS214

1
81565 - SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, LH
81565-30D10

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81565-30D10

AWS21#,GRS21#,GWS214

1
81565-30D11

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81580D - LAMP ASSY, REAR, RH
00000-00000

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81580-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81580-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81581C - LENS AND BODY, REAR LAMP, RH
81581-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81581-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81581-30521

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81582 - GASKET, REAR LAMP
81554-47110

ARS210,AWS21#,GRS21#,GWS214

6
81554-47110

AWS21#,GRS21#,GWS214

6
81582 - GASKET, REAR LAMP
81554-47110

ARS210,AWS21#,GRS21#,GWS214

6
81554-47110

AWS21#,GRS21#,GWS214

6
81584A - GASKET, REAR LAMP RH
81584-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81584-30520

ARS210,AWS21#,GRS21#,GWS214

1
81585C - SOCKET & WIRE, REAR LAMP, RH
81595-30521

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81595-30520

AWS21#,GRS21#,GWS214

1
81595-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81590A - LAMP ASSY, REAR, LH
81590-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
00000-00000

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81590-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81591B - LENS AND BODY, REAR LAMP, LH
81591-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81591-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81591-30521

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81594A - GASKET, REAR LAMP LH
81584-30520

ARS210,AWS21#,GRS21#,GWS214

1
81584-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81595 - SOCKET & WIRE, REAR LAMP, LH
81595-30520

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
81595-30520

AWS21#,GRS21#,GWS214

1
81595-30521

AWS21#,GRS210,211,GWS214..MJ,ROY,ROYAL,ROYG

1
Common parts
90159-60500
90176-05019
90179-05030
90179-05102
90189-06203
