JZS155-CTPZF (1995)

Toyota Crown/Crown Majesta

Production Aug 1995 - Sep 1999
Engine 2JZGE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

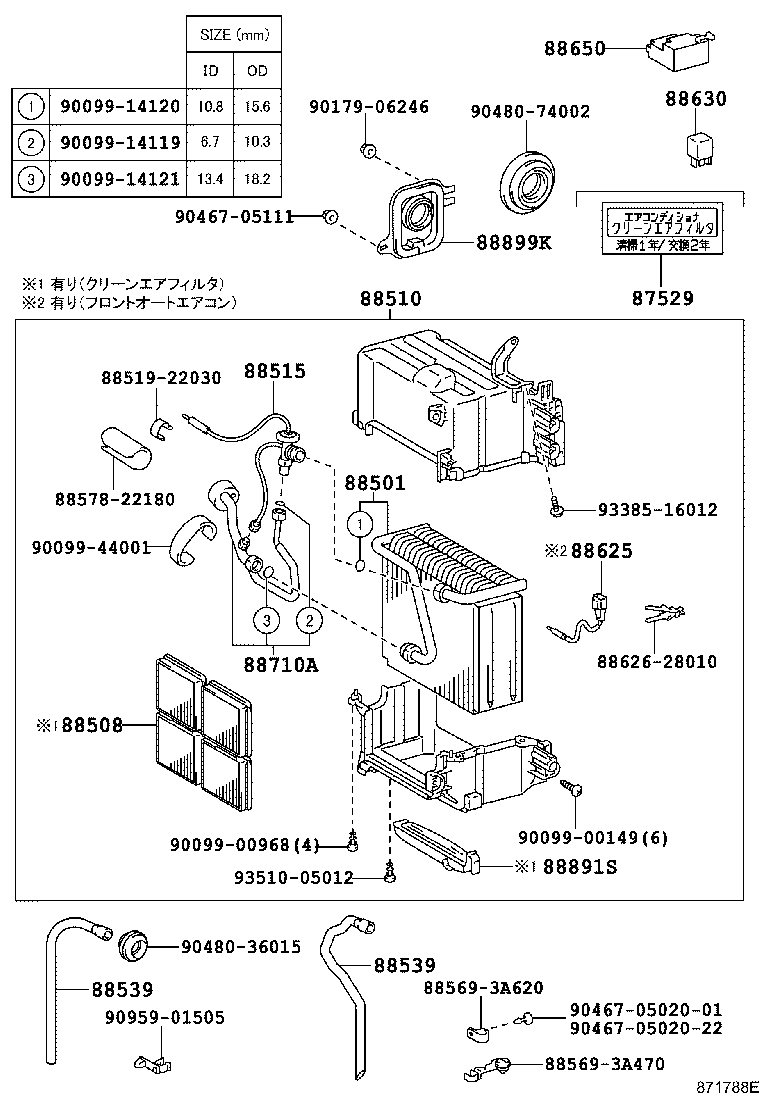

ILLUST NO. 1 OF 3(9508- )

Click highlighted areas on diagram

フロント

diagram 87529 88501 88508 88510 88515 8851922030 88539 88539 885693A470 885693A620 8857822180 88625 8862628010 88630 88650 88710A 88891S 88899K 9009900149 9009900968 9009914119 9009914120 9009914121 9009944001 9017906246 904670502001 904670502022 9046705111 9048036015 9048074002 9095901505 9338516012 9351005012
Part # Description Qty Price
87529 - PLATE, AIR FILTER CAUTION
87529-50020

GS151,JZS15#,LS151,UZS15#

1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-30860

JZS155,UZS15#

1
88501-30860

JZS15#,UZS15#

1
88501-30860

JZS153,155,UZS15#..A,C,E,F,ROY,ROYEX,ROYG,ROYT

1
88508 - FILTER SUB-ASSY, CLEAN AIR
88508-30020

GS151,JZS15#,LS151,UZS15#

アリ(クリ-ンエアフイルタ)

2
88510 - UNIT ASSY, COOLER
88510-3F250

JZS155..A,E

1
88510-3F260

JZS155..A,E

アリ(クリ-ンエアフイルタ)

1
88510-3F520

JZS155,UZS15#..A,C,E,F

1
88510-3F530

JZS155,UZS15#..A,C,E,F

カンレイチ シヨウ & アリ(オ-トエアコン)

1
88515 - VALVE, COOLER EXPANSION
88515-30620

JZS153,155..A,E,ROY,ROYEX,ROYG,ROYT

1
88515-30620

JZS155

1
88515-30620

JZS15#

1
88515-30620

JZS15#,UZS15#

1
88539 - HOSE, COOLER UNIT DRAIN, NO.1
88539-30650

JZS155,UZS151,157..A,C,E,F

1
88539 - HOSE, COOLER UNIT DRAIN, NO.1
88539-30650

JZS155,UZS151,157..A,C,E,F

1
88625 - THERMISTOR, COOLER, NO.1
88625-3A090

GS151,JZS15#,LS151,UZS15#

アリ(フロント オ-ト エアコン)

1
88625-3A110

GS151,JZS15#,LS151,UZS15#..HTWC,TDE,TWC

1
88625-3A110

GS151,JZS15#,LS151,UZS15#

1
88630 - RELAY ASSY, COOLER
90987-04002

GS151,JZS15#,LS151,UZS15#

1
88650 - AMPLIFIER ASSY, COOLER STABILIZER
88650-30851

JZS155,LS151,UZS15#..A,C,E,F,ROY,ROYG,ROYT

1
88650-3A220

GS151,JZS15#,LS151,UZS15#..A,C,E,F,ROY,ROYG,ROYT

1
88650-30850

JZS155

1
88710A - TUBE ASSY, AIR CONDITIONER
88710-3A100

JZS15#,UZS15#

1
88710-3A100

JZS153,155..A,E,ROY,ROYEX,ROYG,ROYT

1
88710-3A100

JZS155

1
88710-3A100

JZS15#

1
88891S - COVER, COOLER, NO.1
88891-30670

JZS153..SALEX;JZS153,UZS151,157..HT..4FC;GS151,JZS151,155,LS151,UZS155

アリ(クリ-ンエアフイルタ)

1
88899K - PLATE, COVER
88899-30790

JZS155,UZS15#..A,C,E,F

1
Common parts
88519-22030
88569-3A470
88569-3A620
88578-22180
88626-28010
90099-00149
90099-00968
90099-14119
90099-14120
90099-14121
90099-44001
90179-06246
90467-0502001
90467-0502022
90467-05111
90480-36015
90480-74002
90959-01505
93385-16012
93510-05012

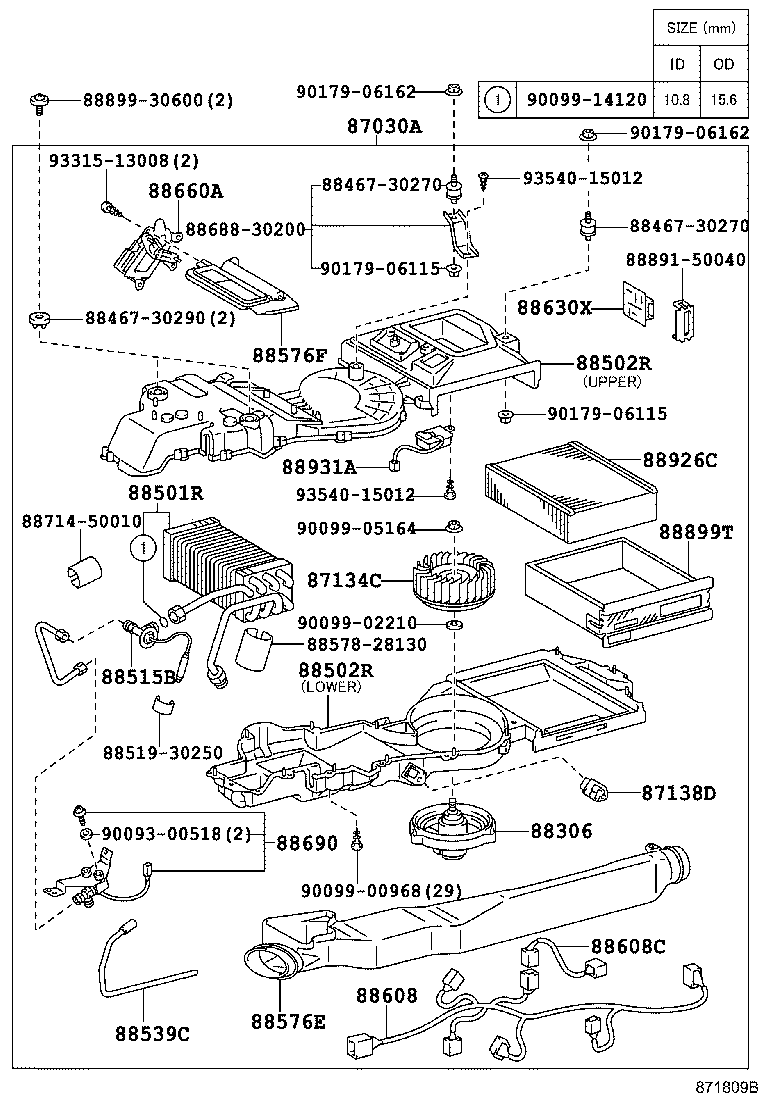

ILLUST NO. 2 OF 3(9508- )

Click highlighted areas on diagram

リヤ

diagram 87030A 87134C 87138D 88306 8846730270 8846730270 8846730290 88501R 88502R 88502R 88515B 8851930250 88539C 88576E 88576F 8857828130 88608 88608C 88630X 88660A 8868830200 88690 8871450010 8889150040 8889930600 88899T 88926C 88931A 9009300518 9009900968 9009902210 9009905164 9009914120 9017906115 9017906115 9017906162 9017906162 9331513008 9354015012 9354015012
Part # Description Qty Price
87030A - UNIT ASSY, COOLING, REAR
87030-30010

JZS155,UZS15#..A,C,E,F,ROYG

1
87030-30010

JZS155,UZS15#..A,C,E,F,ROYG

1
87030-30010

JZS155,UZS15#..A,C,F,ROYG

1
87030-30010

JZS155..E

アリ(リヤオ-トエアコン)

1
87134C - FAN, BLOWER(FOR COOLING UNIT)
87134-50030

GS151,JZS151,155,LS151,UZS15#..(A,C,F,ROY,ROYEX,ROYG,ROYT,SALEX,SPDLX)..(HTWC,TDE,TWC)

1
87134-50030

JZS155..E

アリ(リヤオ-トエアコン)

1
87134-50030

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
87134-50030

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
87138D - RESISTOR, BLOWER (REAR)
88635-30430

JZS155,UZS15#..A,C,E,F,ROYG

1
88635-30430

JZS155..E

アリ(リヤオ-トエアコン)

1
88635-30430

JZS155,UZS15#..A,C,F,ROYG

1
88635-30430

JZS155,UZS15#..A,C,E,F,ROYG

1
88306 - MOTOR SUB-ASSY, COOLER BLOWER, NO.1
88550-30370

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88550-30370

JZS155..E

アリ(リヤオ-トエアコン)

1
88550-30370

GS151,JZS151,155,LS151,UZS15#..(A,C,F,ROY,ROYEX,ROYG,ROYT,SALEX,SPDLX)..(HTWC,TDE,TWC)

1
88550-30370

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88501R - EVAPORATOR SUB-ASSY (REAR)
88501-30890

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88501-30890

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88501-30890

JZS155..E

アリ(リヤオ-トエアコン)

1
88501-30890

GS151,JZS151,155,LS151,UZS15#..(A,C,F,ROY,ROYEX,ROYG,ROYT,SALEX,SPDLX)..(HTWC,TDE,TWC)

1
88515B - VALVE, REAR COOLING UNIT EXPANSION
88515-30630

GS151,JZS151,155,LS151,UZS15#..(A,C,F,ROY,ROYEX,ROYG,ROYT,SALEX,SPDLX)..(HTWC,TDE,TWC)

1
88515-30630

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88515-30630

JZS155..E

アリ(リヤオ-トエアコン)

1
88515-30630

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88539C - HOSE, COOLER UNIT DRAIN, NO.2
88539-30750

GS151,JZS151,155,LS151,UZS15#..(A,C,F,ROY,ROYEX,ROYG,ROYT,SALEX,SPDLX)..(HTWC,TDE,TWC)

1
88539-30750

JZS155..E

アリ(リヤオ-トエアコン)

1
88539-30750

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88539-30750

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88576E - DUCT, COOLER AIR, NO.1
88576-3A380

GS151,JZS151,155,LS151,UZS15#..(A,C,F,ROY,ROYEX,ROYG,ROYT,SALEX,SPDLX)..(HTWC,TDE,TWC)

1
88576-3A380

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88576-3A380

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88576-3A380

JZS155..E

アリ(リヤオ-トエアコン)

1
88576F - DUCT, COOLER AIR, NO.2
88576-3A390

JZS155,UZS15#..A,C,E,F,ROYG

1
88576-3A390

JZS155,UZS15#..A,C,F,ROYG

1
88576-3A390

JZS155,UZS15#..A,C,E,F,ROYG

1
88576-3A390

JZS155..E

アリ(リヤオ-トエアコン)

1
88608 - HARNESS SUB-ASSY, WIRING AIR CONDITIONER
88608-30860

JZS155,UZS15#..A,C,F,ROYG

1
88608-30860

JZS155..E

アリ(リヤオ-トエアコン)

1
88608-30860

JZS155,UZS15#..A,C,E,F,ROYG

1
88608-30860

JZS155,UZS15#..A,C,E,F,ROYG

1
88608C - HARNESS SUB-ASSY, WIRING AIR INDICATOR, NO.2
88608-30880

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88608-30880

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88608-30880

GS151,JZS151,155,LS151,UZS15#..(A,C,F,ROY,ROYEX,ROYG,ROYT,SALEX,SPDLX)..(HTWC,TDE,TWC)

1
88608-30880

JZS155..E

アリ(リヤオ-トエアコン)

1
88630X - RELAY ASSY
88630-30420

JZS155,UZS15#..A,C,E,F,ROYG

1
88630-30420

JZS155..E

アリ(リヤオ-トエアコン)

1
88630-30420

JZS155,UZS15#..A,C,F,ROYG

1
88630-30420

JZS155,UZS15#..A,C,E,F,ROYG

1
88660A - SERVO ASSY, AIR CONDITIONER, NO.1
88660-30560

JZS155,UZS15#..A,C,E,F,ROYG

1
88660-30560

JZS155,UZS15#..A,C,E,F,ROYG

1
88660-30560

JZS155..E

アリ(リヤオ-トエアコン)

1
88660-30560

JZS155,UZS15#..A,C,F,ROYG

1
88690 - VALVE ASSY, COOLER MAGNET
88690-30890

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88899T - FRAME, REAR COOLER
88899-30780

JZS155..E

アリ(リヤオ-トエアコン)

1
88899-30780

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88899-30780

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88899-30780

GS151,JZS151,155,LS151,UZS15#..(A,C,F,ROY,ROYEX,ROYG,ROYT,SALEX,SPDLX)..(HTWC,TDE,TWC)

1
88926C - FILTER AIR PURIFIER
88926-3A520

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88926-3A520

GS151,JZS151,155,LS151,UZS15#..(A,C,F,ROY,ROYEX,ROYG,ROYT,SALEX,SPDLX)..(HTWC,TDE,TWC)

1
88926-3A520

GS151,JZS151,155,LS151,UZS15#..HTWC,TDE,TWC

1
88926-3A520

JZS155..E

アリ(リヤオ-トエアコン)

1
88931A - SENSOR, SMOKE
88931-30050

JZS155,UZS15#..A,C,E,F,ROYG

1
88931-30050

JZS155,UZS15#..A,C,F,ROYG

1
88931-30050

JZS155..E

アリ(リヤオ-トエアコン)

1
Common parts
88467-30270
88467-30290
88519-30250
88578-28130
88688-30200
88714-50010
88891-50040
88899-30600
90093-00518
90099-00968
90099-02210
90099-05164
90099-14120
90179-06115
90179-06162
93315-13008
93540-15012

ILLUST NO. 3 OF 3(9707- )

Click highlighted areas on diagram

diagram 88508 88723A 88880B
Part # Description Qty Price
88508 - FILTER SUB-ASSY, CLEAN AIR
88508-30020

GS151,JZS15#,LS151,UZS15#

アリ(クリ-ンエアフイルタ)

2
88723A - LABEL, COOLER SERVICE CAUTION
88723-30070

GS151,JZS15#,LS151,UZS15#

1
88880B - FILTER ASSY, CLEAN AIR
88880-30020

GS151,JZS15#,LS151,UZS15#

1
