GX71-YEPGF (1984)

Toyota Cresta

Production Aug 1984 - Aug 1988
Engine 1GGEU
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

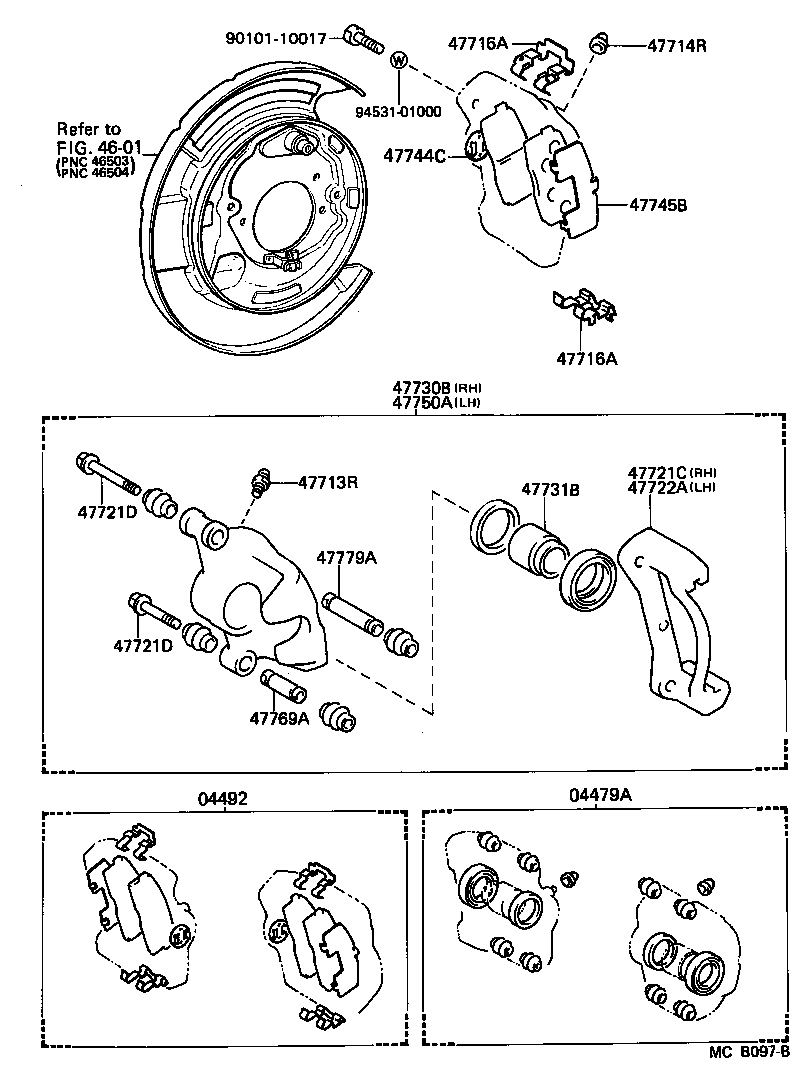

ILLUST NO. 1 OF 2(8408-8510)SLU ; (8510- )GT,SLU

Click highlighted areas on diagram

diagram 04479A 04492 4601 47713R 47714R 47716A 47716A 47721C 47721D 47721D 47722A 47730B 47731B 47744C 47745B 47750A 47769A 47779A 9010110017 9453101000
Part # Description Qty Price
04479A - CYLINDER KIT, DISC BRAKE, REAR
04479-30090

GX71,MX71..GT,SLU

1
04492 - PAD KIT, DISC BRAKE, REAR
04492-22050

GX71,MX71..TBO,TWC

1
04492-22050

GX71..GT,SLU

1
04492-22070

GX71..GT,SLU

1
47713R - PLUG, BLEEDER(FOR REAR DISC BRAKE)
47547-35020

GX71,MX71..GT,SLU

2
47714R - CAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
31478-30010

GX71,MX71..GT,SLU

2
47716A - PLATE, PAD SUPPORT, NO.1(FOR REAR DISC BRAKE)
47716-40020

GX71,MX71..TBO,TWC

4
47716-40020

GX71..GT,SLU

4
47716A - PLATE, PAD SUPPORT, NO.1(FOR REAR DISC BRAKE)
47716-40020

GX71,MX71..TBO,TWC

4
47716-40020

GX71..GT,SLU

4
47721C - MOUNTING, REAR DISC BRAKE CYLINDER, RH
47721-22040

GX71..GT,SLU

1
47721-22040

GX71,MX71..TBO,TWC

1
47721D - BOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
90119-09005

GX71,MX71..GT,SLU

*9−1.25PX62.5−20,L=62.5

2
90119-09006

GX71,MX71..GT,SLU

*9−1.25PX85−20,L=85

2
47721D - BOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
90119-09005

GX71,MX71..GT,SLU

*9−1.25PX62.5−20,L=62.5

2
90119-09006

GX71,MX71..GT,SLU

*9−1.25PX85−20,L=85

2
47722A - MOUNTING, REAR DISC BRAKE CYLINDER, LH
47721-22040

GX71,MX71..TBO,TWC

1
47721-22040

GX71..GT,SLU

1
47730B - CYLINDER ASSY, REAR DISC BRAKE, RH
47730-22140

GX71,MX71..TBO,TWC

1
47730-22140

GX71..GT,SLU

1
47731B - PISTON, REAR DISC BRAKE
47731-30060

GX71,MX71..GT,SLU

2
47744C - SHIM, ANTI-SQUEAL, NO.1(FOR REAR DISC BRAKE)
47744-22060

GX71,MX71..GT,SLU

2
47745B - SHIM, ANTI-SQUEAL, NO.2(FOR REAR DISC BRAKE)
47745-40030

GX71,MX71..GT,SLU

2
47750A - CYLINDER ASSY, DISC BRAKE, REAR LH
47750-22140

GX71,MX71..TBO,TWC

1
47750-22140

GX71..GT,SLU

1
47769A - BUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
47769-40020

GX71,MX71..GT,SLU

2
47779A - BUSH, CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
47779-40020

GX71,MX71..GT,SLU

2
Common parts
90101-10017
94531-01000
Linked diagrams
4601

ILLUST NO. 2 OF 2(8408-8510)SLU ; (8510- )GT,SLU

Click highlighted areas on diagram

diagram 04466 04946 04948
Part # Description Qty Price
04466 - PAD KIT, DISC BRAKE, REAR
04466-22110

GX71,MX71..GT,SLU

1
04946 - SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
04946-22050

GX71,MX71..TBO,TWC

1
04946-22050

GX71..GT,SLU

1
04948 - FITTING KIT, DISC BRAKE, REAR
04948-40010

GX71..GT,SLU

1
04948-40010

GX71,MX71..TBO,TWC

1
