NL40-BEMDX (1990)

Toyota Corsa/Tercel

Production Sep 1990 - Sep 1994
Engine 1NT
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 2 OF 2(9009- )

Click highlighted areas on diagram

diagram 88301 88302 88320 88330A 88403 88410 8871822420 9009904349 9009907114 9009907125 9331915008 9331915008
Part # Description Qty Price
88301 - ROTOR SUB-ASSY, MAGNET CLUTCH
88412-16050

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88412-1A010

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88302 - STATOR SUB-ASSY, MAGNET CLUTCH
88411-16050

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88411-1A040

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88411-16060

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88320 - COMPRESSOR ASSY, COOLER
88320-16280

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88320-16360

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88320-16280

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88320-16200

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88320-16361

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88330A - WASHER (FOR MAGNET CLUTCH)
88335-14020

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88335-14020

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88403 - HUB SUB-ASSY, MAGNET CLUTCH
88403-16011

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88403-1A010

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88410 - CLUTCH ASSY, MAGNET
88410-16140

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88410-16210

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88410-16240

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
Common parts
88718-22420
90099-04349
90099-07114
90099-07125
93319-15008

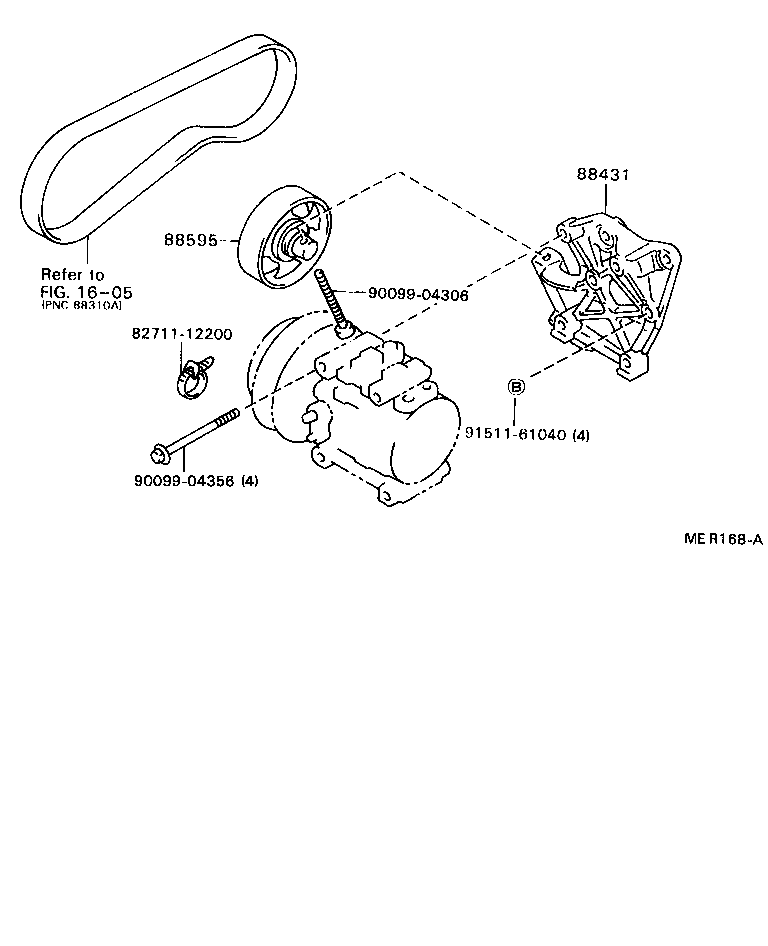

ILLUST NO. 1 OF 2(9009- )NL40

Click highlighted areas on diagram

diagram 1605 8271112200 88431 88595 9009904306 9009904356 9151161040
Part # Description Qty Price
88431 - BRACKET, COMPRESSOR MOUNTING, NO.1
88431-16070

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88431-16070

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88595 - PULLEY, COOLER COMPRESSOR IDLE
88440-12170

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
88440-12170

NL40..5F..(AVE,AX,AXX,JOI,MOA)

 1
Common parts
82711-12200
90099-04306
90099-04356
91511-61040
Linked diagrams
1605
