EL43-AEMVH (1990)

Toyota Corsa/Tercel

Production Sep 1990 - Sep 1994
Engine 5EFHE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9009- )4DS

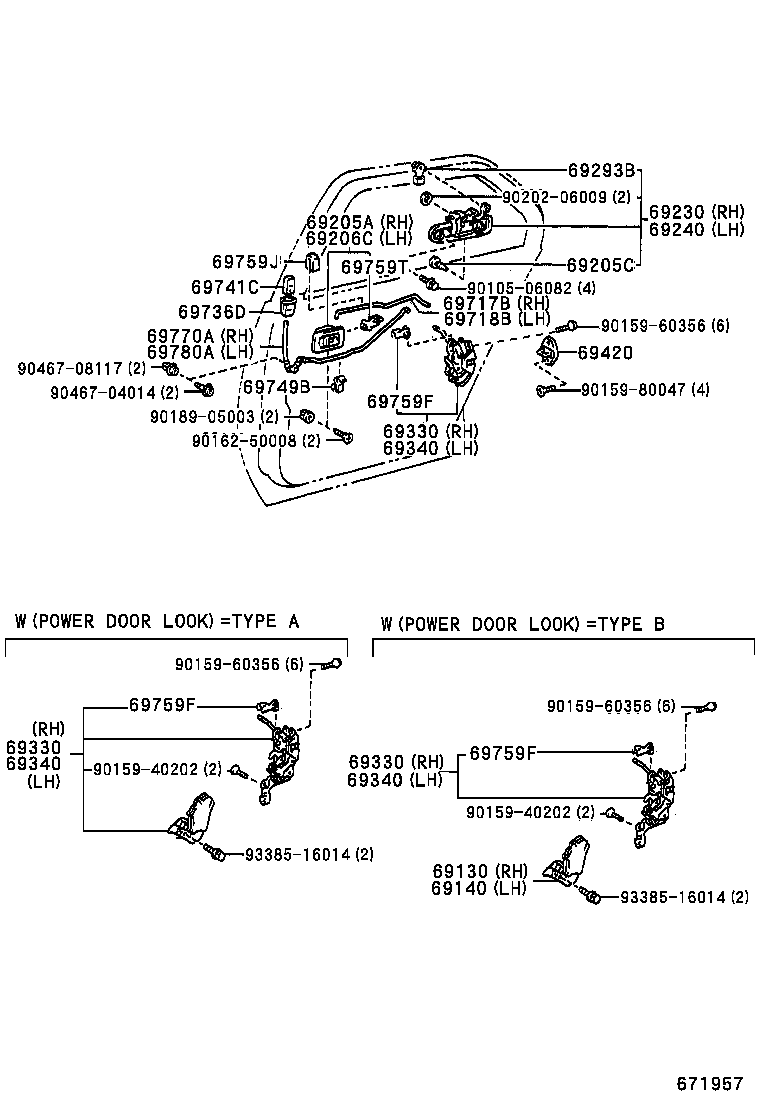

Click highlighted areas on diagram

diagram 69130 69140 69205A 69205C 69206C 69230 69240 69293B 69330 69330 69330 69340 69340 69340 69420 69717B 69718B 69736D 69741C 69749B 69759F 69759F 69759F 69759J 69759T 69770A 69780A 9010506082 9015940202 9015940202 9015960356 9015960356 9015960356 9015980047 9016250008 9018905003 9020206009 9046704014 9046708117 9338516014 9338516014
Part # Description Qty Price
69130 - ACTUATOR ASSY, REAR DOOR LOCK, RH
69130-16010

EL4#,NL40..4DS..(AVE,AXX,VE,VIT,VITX,VITZ,VX,VZ)

1
69140 - ACTUATOR ASSY, REAR DOOR LOCK, LH
69140-16010

EL4#,NL40..4DS..(AVE,AXX,VE,VIT,VITX,VITZ,VX,VZ)

1
69205A - HANDLE SUB-ASSY, REAR DOOR INSIDE, RH
69206-1007007

EL4#,NL40..4DS..(AVE,AX,AXX,JOI,VE,VIT,VITX,VITZ,VX,VZ)

SPRUCE,TRIM6#

1
69206-10070G0

EL4#,NL40..4DS..(AVE,AX,AXX,JOI,VE,VIT,VITX,VITZ,VX,VZ)

SPRUCE,TRIM6#

1
69206-1007022

EL4#,NL40..4DS

BLACK,TRIM2#

1
69206-10070W4

EL4#,NL40..4DS

EISEN BLUE,TRIM8#

1
69206-1007001

EL4#,NL40..4DS

BLACK,TRIM2#

1
69206-1007014

EL4#,NL40..4DS

GRAYISH BLUE,TRIM8#

1
69205C - CUSHION(FOR REAR DOOR INSIDE HANDLE)
90541-04014

EL4#,NL40..4DS

4
69206C - HANDLE SUB-ASSY, REAR DOOR INSIDE, LH
69205-1007007

EL4#,NL40..4DS..(AVE,AX,AXX,JOI,VE,VIT,VITX,VITZ,VX,VZ)

SPRUCE,TRIM6#

1
69205-1007022

EL4#,NL40..4DS

BLACK,TRIM2#

1
69205-10070G0

EL4#,NL40..4DS..(AVE,AX,AXX,JOI,VE,VIT,VITX,VITZ,VX,VZ)

SPRUCE,TRIM6#

1
69205-1007014

EL4#,NL40..4DS

GRAYISH BLUE,TRIM8#

1
69205-1007001

EL4#,NL40..4DS

BLACK,TRIM2#

1
69205-10070W4

EL4#,NL40..4DS

EISEN BLUE,TRIM8#

1
69230 - HANDLE ASSY, REAR DOOR OUTSIDE, RH
69230-16050

EL4#,NL40..4DS

1
69240 - HANDLE ASSY, REAR DOOR OUTSIDE, LH
69240-16050

EL4#,NL40..4DS

1
69293B - SNAP, REAR DOOR OUTSIDE HANDLE
69293-16080

EL4#,NL40..4DS

右側

1
69293-12060

EL4#,NL40..4DS

右側

1
69293-12050

EL4#,NL40..4DS

左側

1
69293-16070

EL4#,NL40..4DS

左側

1
69330 - LOCK ASSY, REAR DOOR, RH
69050-16060

EL43,45,NL40..4DS..(VITX,VITZ,VX,VZ)

アリ(パワ-ドアロツク) = TYPE A:イラストサンシヨウ

1
69330-16190

EL43,45,NL40..4DS..(VITX,VITZ,VX,VZ)

アリ(パワ-ドアロツク) = TYPE B:イラストサンシヨウ

1
69330 - LOCK ASSY, REAR DOOR, RH
69050-16060

EL43,45,NL40..4DS..(VITX,VITZ,VX,VZ)

アリ(パワ-ドアロツク) = TYPE A:イラストサンシヨウ

1
69330-16190

EL43,45,NL40..4DS..(VITX,VITZ,VX,VZ)

アリ(パワ-ドアロツク) = TYPE B:イラストサンシヨウ

1
69330 - LOCK ASSY, REAR DOOR, RH
69050-16060

EL43,45,NL40..4DS..(VITX,VITZ,VX,VZ)

アリ(パワ-ドアロツク) = TYPE A:イラストサンシヨウ

1
69330-16190

EL43,45,NL40..4DS..(VITX,VITZ,VX,VZ)

アリ(パワ-ドアロツク) = TYPE B:イラストサンシヨウ

1
69340 - LOCK ASSY, REAR DOOR, LH
69340-16190

EL43,45,NL40..4DS..(VITX,VITZ,VX,VZ)

アリ(パワ-ドアロツク) = TYPE B:イラストサンシヨウ

1
69060-16060

EL43,45,NL40..4DS..(VITX,VITZ,VX,VZ)

アリ(パワ-ドアロツク) = TYPE A:イラストサンシヨウ

1
69340 - LOCK ASSY, REAR DOOR, LH
69340-16190

EL43,45,NL40..4DS..(VITX,VITZ,VX,VZ)

アリ(パワ-ドアロツク) = TYPE B:イラストサンシヨウ

1
69060-16060

EL43,45,NL40..4DS..(VITX,VITZ,VX,VZ)

アリ(パワ-ドアロツク) = TYPE A:イラストサンシヨウ

1
69340 - LOCK ASSY, REAR DOOR, LH
69340-16190

EL43,45,NL40..4DS..(VITX,VITZ,VX,VZ)

アリ(パワ-ドアロツク) = TYPE B:イラストサンシヨウ

1
69060-16060

EL43,45,NL40..4DS..(VITX,VITZ,VX,VZ)

アリ(パワ-ドアロツク) = TYPE A:イラストサンシヨウ

1
69420 - PLATE ASSY, REAR DOOR LOCK STRIKER
69410-87001

EL4#,NL40..4DS

2
69717B - LINK, REAR DOOR LOCK REMOTE CONTROL, RH
69713-16040

EL4#,NL40..4DS

1
69718B - LINK, REAR DOOR LOCK REMOTE CONTROL, LH
69714-16040

EL4#,NL40..4DS

1
69736D - GUIDE, REAR DOOR LOCKING LINK
69736-20090

EL4#,NL40..4DS

W/O(TAKAOKA)

2
69736-20090

EL4#,NL40..4DS

2
69736-12100

EL4#,NL40..4DS

TAKAOKA

2
69741C - KNOB, REAR DOOR LOCK CONTROL
69741-90K0017

EL4#,NL40..4DS..(AVE,AX,AXX,JOI,VE,VIT,VITX,VITZ,VX,VZ)

SPRUCE,TRIM6#

2
69741-90K00C0

EL4#,NL40..4DS

BLACK,TRIM2#

2
69741-90K00W4

EL4#,NL40..4DS

EISEN BLUE,TRIM8#

2
69741-90K0020

EL4#,NL40..4DS

GRAYISH BLUE,TRIM8#

2
69741-90K0011

EL4#,NL40..4DS

NEW BLACK,TRIM2#

2
69741-90K00G0

EL4#,NL40..4DS..(AVE,AX,AXX,JOI,VE,VIT,VITX,VITZ,VX,VZ)

SPRUCE,TRIM6#

2
69749B - CLAMP, REAR DOOR LOCK LINK
69749-20010

EL4#,NL40..4DS

4
69759F - SNAP, REAR DOOR LOCK CONTROL LINK
69759-20040

EL4#,NL40..4DS

LH,YELLOW

2
69759-20050

EL4#,NL40..4DS

RH,BROWN

2
69759F - SNAP, REAR DOOR LOCK CONTROL LINK
69759-20040

EL4#,NL40..4DS

LH,YELLOW

2
69759-20050

EL4#,NL40..4DS

RH,BROWN

2
69759F - SNAP, REAR DOOR LOCK CONTROL LINK
69759-20040

EL4#,NL40..4DS

LH,YELLOW

2
69759-20050

EL4#,NL40..4DS

RH,BROWN

2
69759J - SILENCER, DOOR LOCK LINK
69759-95500

EL4#,NL40..4DS

2
69759T - SNAP, REAR DOOR INSIDE HANDLE
69759-20060

EL4#,NL40..4DS

左側

1
69759-20070

EL4#,NL40..4DS

右側

1
69770A - LINK ASSY, REAR DOOR INSIDE LOCKING, RH
69770-16060

EL4#,NL40..4DS

1
69780A - LINK ASSY, REAR DOOR INSIDE LOCKING, LH
69780-16060

EL4#,NL40..4DS

1
Common parts
90105-06082
90159-40202
90159-60356
90159-80047
90162-50008
90189-05003
90202-06009
90467-04014
90467-08117
93385-16014
