AT160-TCMVF (1985)

Toyota Corona Ff Coupe

Production Aug 1985 - Aug 1987
Engine 4AGELU
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8508- )

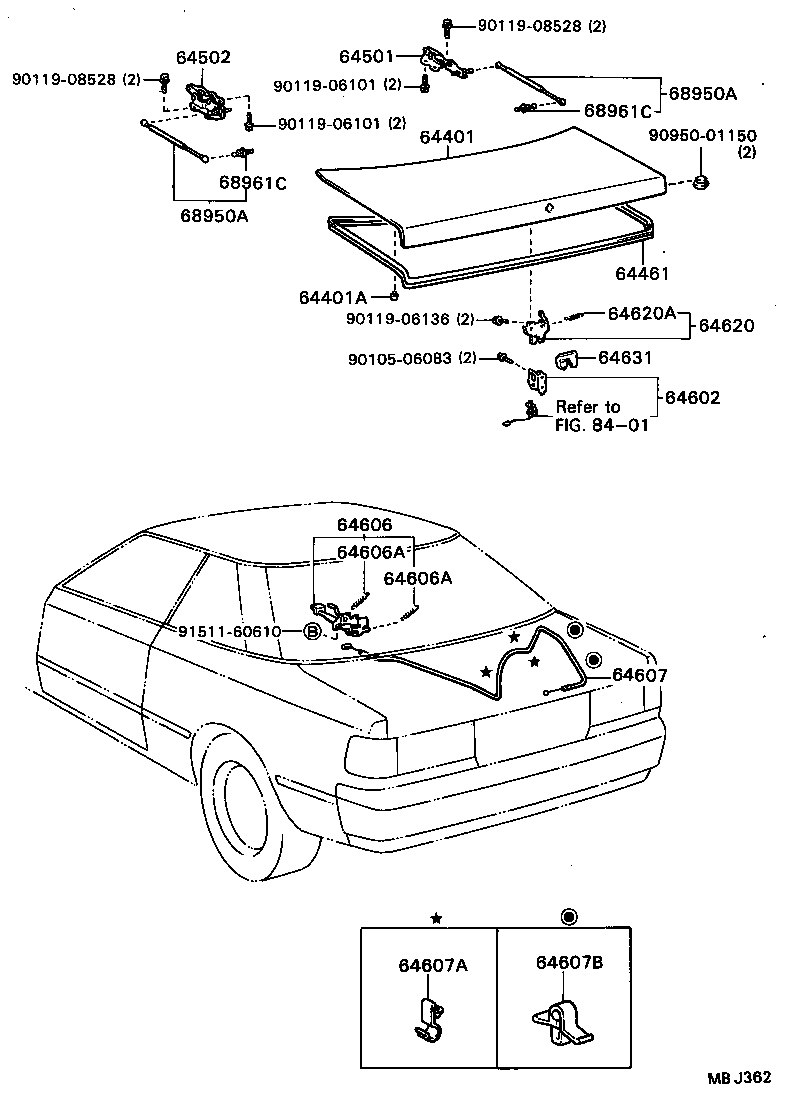

Click highlighted areas on diagram

diagram 64401 64401A 64461 64501 64502 64602 64606 64606A 64606A 64607 64607A 64607B 64620 64620A 64631 68950A 68950A 68961C 68961C 8401 9010506083 9011906101 9011906101 9011906136 9011908528 9011908528 9095001150 9151160610
Part # Description Qty Price
64401 - PANEL SUB-ASSY, LUGGAGE COMPARTMENT DOOR
64401-2B210

AT160,ST16#..EXS,GT

W/SPOILER

1
64401-2B210

AT160,ST16#

W/SPOILER

1
64401-2B050

AT160,ST16#

W/O SPOILER

1
64401A - CUSHION(FOR LUGGAGE COMPARTMENT DOOR PANEL)
90541-09043

AT160,ST16#

2
64461 - WEATHERSTRIP, LUGGAGE COMPARTMENT DOOR
64461-20230

AT160,ST16#

1
64461-20260

AT160,ST16#

1
64501 - HINGE SUB-ASSY, LUGGAGE COMPARTMENT DOOR, RH
64510-20120

AT160,ST16#

1
64502 - HINGE SUB-ASSY, LUGGAGE COMPARTMENT DOOR, LH
64520-20110

AT160,ST16#

1
64602 - STRIKER SUB-ASSY, LUGGAGE COMPARTMENT DOOR LOCK
64621-20050

AT160,ST16#..GT,GX

1
64606 - LEVER SUB-ASSY, LUGGAGE DOOR LOCK OPEN
64606-20070

AT160,ST16#

1
64606A - SPRING, TENSION(FOR LUGGAGE DOOR LOCK OPEN LEVER)
90506-09004

AT160,ST16#

2
64606A - SPRING, TENSION(FOR LUGGAGE DOOR LOCK OPEN LEVER)
90506-09004

AT160,ST16#

2
64607 - CABLE SUB-ASSY, LUGGAGE DOOR LOCK CONTROL
64607-20260

AT160,ST16#

1
64607-20280

AT160,ST16#

1
64607A - CLAMP, NO.1(FOR LUGGAGE DOOR LOCK CONTROL CABLE)
69749-12010

AT160,ST16#

3
64607B - CLAMP, NO.2(FOR LUGGAGE DOOR LOCK CONTROL CABLE)
90959-01209

AT160,ST16#

2
64620 - LOCK ASSY, LUGGAGE COMPARTMENT DOOR
64610-20090

AT160,ST16#

1
64620A - SPRING, TENSION(FOR LUGGAGE COMPARTMENT DOOR LOCK)
90506-08001

AT160,ST16#

1
64631 - PROTECTOR, LUGGAGE DOOR LOCK
64631-12010

AT160,ST16#

1
68950A - STAY ASSY, LUGGAGE DOOR
68950-29415

AT160,ST16#

W/O RR SPOILER

2
68950-29425

AT160,ST16#..EXS,GT

W/RR SPOILER

2
68950-29425

AT160,ST16#

W/RR SPOILER

2
68950A - STAY ASSY, LUGGAGE DOOR
68950-29415

AT160,ST16#

W/O RR SPOILER

2
68950-29425

AT160,ST16#..EXS,GT

W/RR SPOILER

2
68950-29425

AT160,ST16#

W/RR SPOILER

2
68961C - BOLT, LUGGAGE DOOR STAY
68961-20050

AT160,ST16#

2
68961-20051

AT160,ST16#

2
68961C - BOLT, LUGGAGE DOOR STAY
68961-20050

AT160,ST16#

2
68961-20051

AT160,ST16#

2
Common parts
90105-06083
90119-06101
90119-06136
90119-08528
90950-01150
91511-60610
Linked diagrams
8401
