ST202-ATPGK (1993)

Toyota Corona Exiv

Production Sep 1993 - Aug 1995
Engine 3SFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 3 OF 3(9309- )

Click highlighted areas on diagram

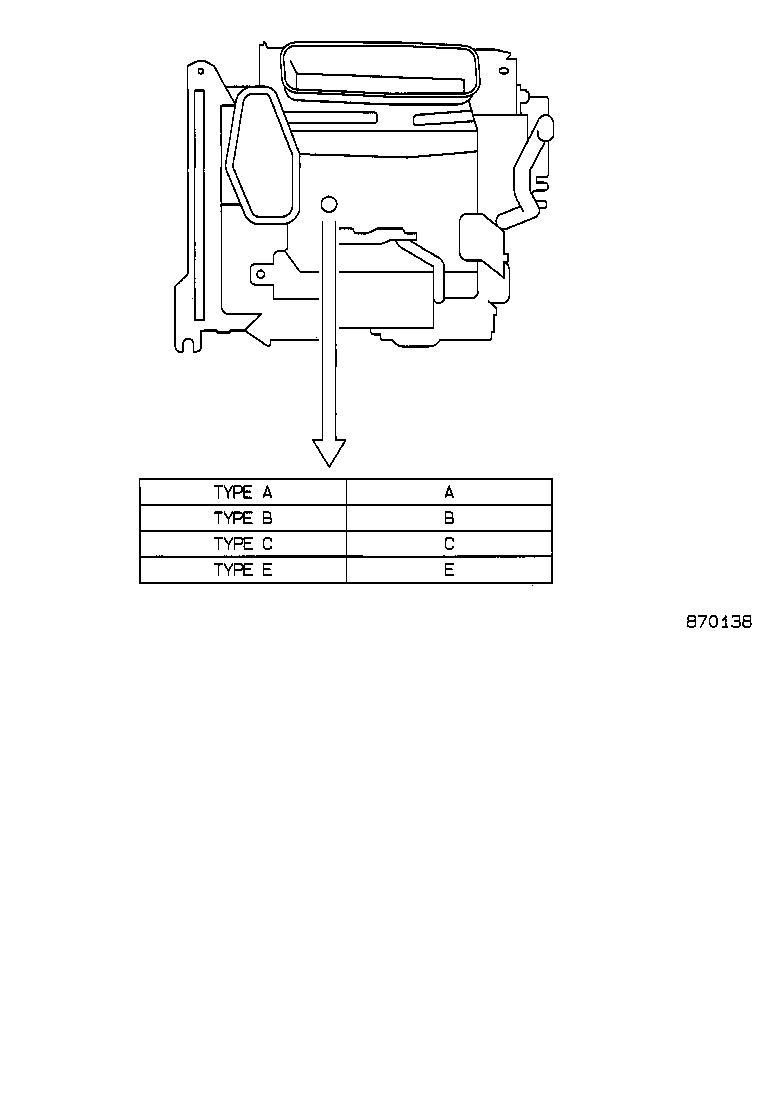

diagram
Part # Description Qty Price

ILLUST NO. 1 OF 3(9309- )

Click highlighted areas on diagram

ブロア

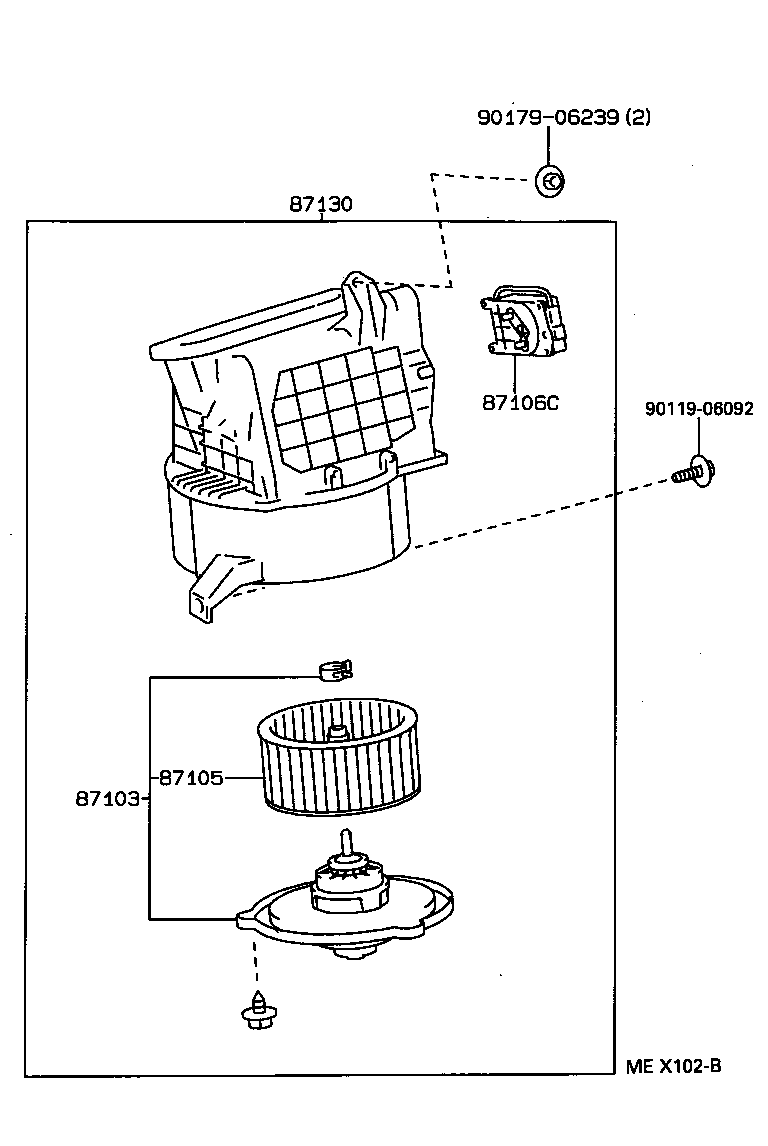

diagram 87103 87105 87106C 87130 9011906092 9017906239
Part # Description Qty Price
87103 - MOTOR SUB-ASSY, HEATER BLOWER, W/FAN
87103-20050

ST20#

1
87105 - FAN SUB-ASSY, HEATER BLOWER
87105-20100

ST20#

1
87106C - SERVO SUB-ASSY, DAMPER(FOR BLOWER)
87106-20160

ST20#

1
87130 - BLOWER ASSY, HEATER, FRONT
87130-20570

ST20#

1
Common parts
90119-06092
90179-06239

ILLUST NO. 2 OF 3(9309-9508)

Click highlighted areas on diagram

ラジエ-タ

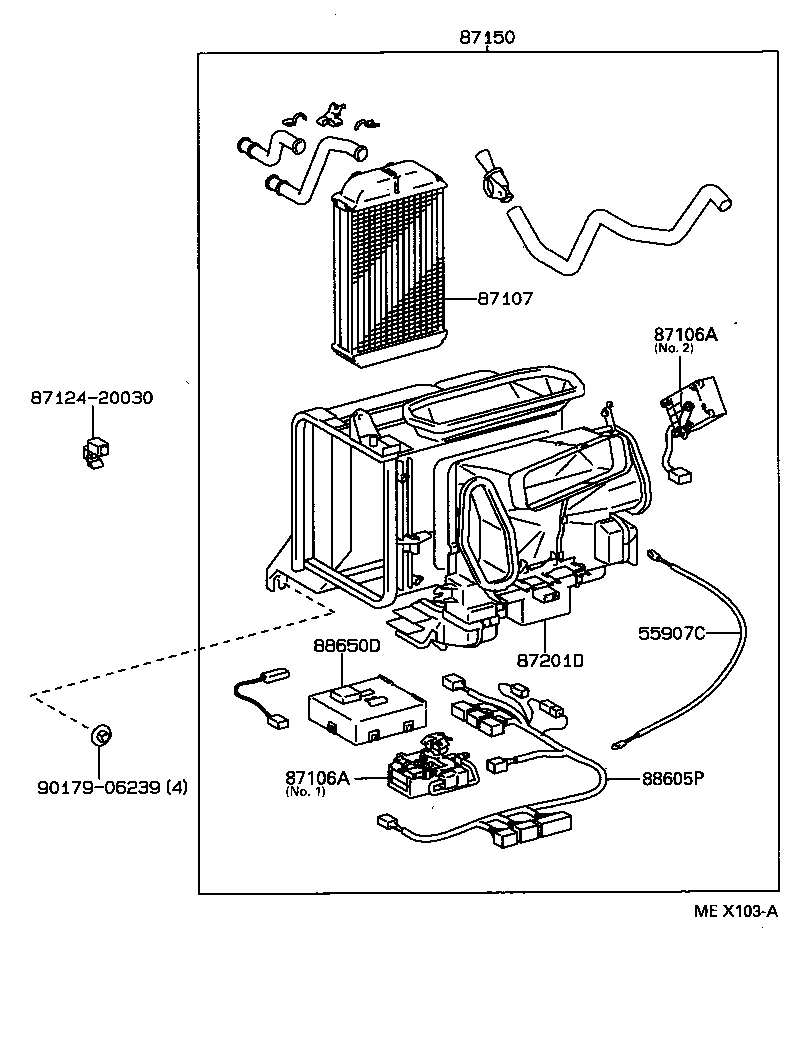

diagram 55907C 87106A 87106A 87107 8712420030 87150 87201D 88605P 88650D 9017906239
Part # Description Qty Price
55907C - CABLE SUB-ASSY, WATER VALVE CONTROL
87286-20110

ST20#..200E,200G,TR,TRG,TRG4,TRR,TRX

1
87106A - SERVO SUB-ASSY, DAMPER
87106-20300

ST20#..200E,200G,TR,TRG,TRG4,TRR,TRX

NO.1

1
87106-20330

ST20#..200E,200G,TR,TRG,TRG4,TRR,TRX

ASSY TYPE A,C,NO.2

1
87106-20340

ST20#..200E,200G,TR,TRG,TRG4,TRR,TRX

ASSY TYPE B,E,NO.2

1
87106A - SERVO SUB-ASSY, DAMPER
87106-20300

ST20#..200E,200G,TR,TRG,TRG4,TRR,TRX

NO.1

1
87106-20330

ST20#..200E,200G,TR,TRG,TRG4,TRR,TRX

ASSY TYPE A,C,NO.2

1
87106-20340

ST20#..200E,200G,TR,TRG,TRG4,TRR,TRX

ASSY TYPE B,E,NO.2

1
87107 - UNIT SUB-ASSY, HEATER RADIATOR
87107-20620

ST20#

ASSY TYPE A,C

1
87107-20630

ST20#

ASSY TYPE B,E

1
87150 - RADIATOR ASSY, HEATER
87150-2B260

ST20#..TRG,TRG4,TRX

TYPE B:イラストサンシヨウ

1
87150-2B280

ST200,202,203..TR,TRR

TYPE E:イラストサンシヨウ

1
87150-2B270

ST200,202,203..TR,TRR

TYPE C:イラストサンシヨウ

1
87150-2B250

ST20#..TRG,TRG4,TRX

TYPE A:イラストサンシヨウ

1
87201D - DUCT SUB-ASSY, AIR
87201-20350

ST20#

ASSY TYPE B,E

1
87201-20340

ST20#

ASSY TYPE A,C

1
88605P - HARNESS SUB-ASSY, AIR CONDITIONER WIRING
88605-2D400

ST200,202,203..TR,TRR

ASSY TYPE A,C

1
88605-2D390

ST20#..TRG,TRG4,TRX

ASSY TYPE A,C

1
88605-2D320

ST200,202,203..TR,TRR

ASSY TYPE B,E

1
88605-2D310

ST20#..TRG,TRG4,TRX

ASSY TYPE B,E

1
88650D - AMPLIFIER ASSY
88650-2B310

ST20#..TRG,TRG4,TRX

1
88650-2B320

ST200,202,203..TR,TRR

1
Common parts
87124-20030
90179-06239
