NZE121-BHPNK (2001)

Toyota Corolla Runx/Allex

Production Jan 2001 - Sep 2006
Engine 1NZFE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0101-0404)NZE12# ; (0404- )NZE124

Click highlighted areas on diagram

diagram 78110A 78111 78111C 78120G 78180P 78183B 78186 78189A 9165140622 9165140630 91651B0618 91651B0618 9616000600
Part # Description Qty Price
78110A - SPRING (FOR ACCELERATOR PEDAL ROD)
90959-03307

NZE12#,ZZE123

1
90959-03307

NZE12#,ZZE12#

1
78111 - PEDAL, ACCELERATOR
78111-32020

NZE12#,ZZE12#

1
78111-32020

NZE12#,ZZE12#

1
78111-32020

NZE12#,ZZE123

1
78111C - PIN (FOR ACCELERATOR PEDAL)
90254-04019

NZE12#,ZZE12#

1
90254-04019

NZE12#,ZZE12#

1
90254-04019

NZE12#,ZZE123

1
78120G - ROD ASSY, ACCELERATOR PEDAL
78120-12290

NZE12#

1
78120-12290

NZE12#

1
78180P - CABLE ASSY, ACCELERATOR CONTROL
78180-13030

NZE12#

1
78180-13030

NZE12#

1
78180-1A711

NZE12#

1
78183B - CLAMP, ACCELERATOR CONTROL CABLE
78183-12240

NZE12#,ZZE12#

TYPE A:イラストサンシヨウ

1
78183-12240

NZE12#,ZZE12#

1
78183-12240

NZE12#,ZZE123

1
78183-13010

NZE12#,ZZE12#

TYPE B:イラストサンシヨウ

1
78186 - SUPPORT, ACCELERATOR CONTROL CABLE, NO.1
78186-12370

NZE12#,ZZE12#

1
78186-12370

NZE12#,ZZE123

1
78189A - SUPPORT, ACCELERATOR CONTROL CABLE, NO.2
78189-12100

NZE12#,ZZE123

1
78189-12100

NZE12#,ZZE12#

1
Common parts
91651-40622
91651-40630
91651-B0618
96160-00600

(0404- )NZE121

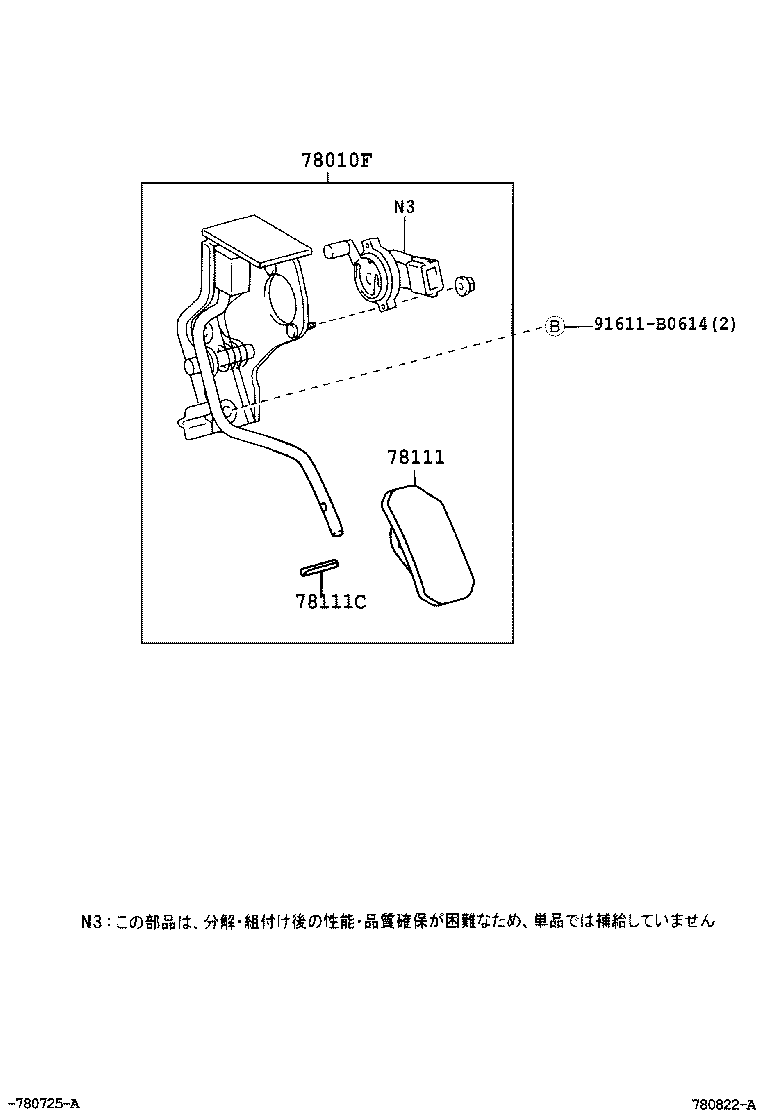

Click highlighted areas on diagram

diagram 78010F 78111 78111C 91611B0614
Part # Description Qty Price
78010F - PEDAL ASSY, ACCELERATOR
78010-12152

NZE121

1
78111 - PEDAL, ACCELERATOR
78111-32020

NZE12#,ZZE12#

1
78111-32020

NZE12#,ZZE12#

1
78111-32020

NZE12#,ZZE123

1
78111C - PIN (FOR ACCELERATOR PEDAL)
90254-04019

NZE12#,ZZE12#

1
90254-04019

NZE12#,ZZE12#

1
90254-04019

NZE12#,ZZE123

1
Common parts
91611-B0614
