ZRE154N-FHXSP (2009)

Toyota Corolla Rumion

Production Dec 2009 - Dec 2015
Engine 2ZRFAE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

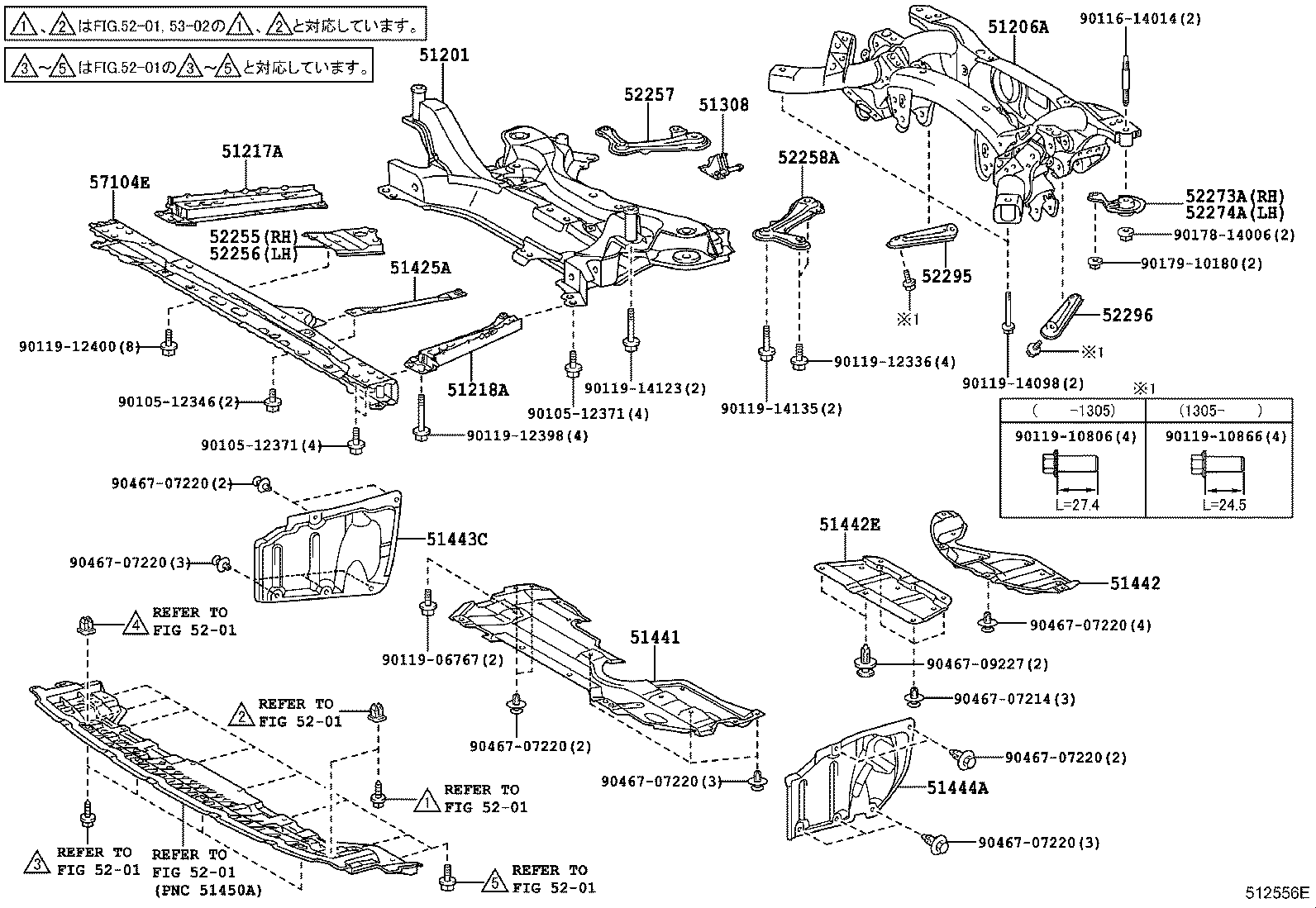

(0710-1301)ZRE154

Click highlighted areas on diagram

diagram 51201 51206A 51217A 51218A 51308 51425A 51441 51442 51442E 51443C 51444A 5201 5201 5201 5201 5201 5201 52255 52256 52257 52258A 52273A 52274A 52295 52296 57104E 9010512346 9010512371 9010512371 9011614014 9011906767 9011910806 9011910806 9011912336 9011912398 9011912400 9011914098 9011914123 9011914135 9017814006 9017910180 9046707214 9046707220 9046707220 9046707220 9046707220 9046707220 9046707220 9046707220 9046709227
Part # Description Qty Price
51201 - CROSSMEMBER SUB-ASSY, FRONT SUSPENSION
51201-12451

ZRE154

1
51201-12451

ZRE154..CBU

1
51206A - MEMBER SUB-ASSY, REAR SUSPENSION
51206-12120

ZRE154

1
51206-12171

ZRE154..CBU

1
51206-12173

ZRE154..CBU

1
51206-12172

ZRE154..CBU

1
51206-12121

ZRE154..CBU

1
51217A - REINFORCEMENT, FRONT SUSPENSION MEMBER, RH
51107-28030

ZRE154

1
51107-28030

ZRE154..CBU

1
51218A - REINFORCEMENT, FRONT SUSPENSION MEMBER, LH
51108-28030

ZRE154..CBU

1
51108-28030

ZRE154

1
51308 - BRACKET SUB-ASSY, EXHAUST PIPE CLAMP
51308-12010

ZRE154

1
51308-12010

ZRE154..CBU

1
51425A - REINFORCEMENT, ENGINE FRONT MOUNTING BRACKET, LOWER
51425-12070

ZRE154..CBU

1
51425-12070

ZRE154

1
51441 - COVER, ENGINE UNDER, NO.1
51441-12270

ZRE154..CBU

1
51441-12221

ZRE154..CBU

1
51441-12221

ZRE154

1
51442 - COVER, ENGINE UNDER, NO.2
51442-12210

ZRE15#

1
51442-12210

ZRE15#..CBU

1
51442E - COVER, ENGINE UNDER, NO.2
51442-12270

NZE151,ZRE15#

1
51442-12270

NZE151,ZRE15#..CBU

1
51443C - COVER, ENGINE UNDER, REAR RH
51443-12080

NZE151,ZRE15#

1
51443-12080

NZE151,ZRE15#..CBU

1
51444A - COVER, ENGINE UNDER, REAR LH
51444-12050

NZE151,ZRE15#..CBU

1
51444-12050

NZE151,ZRE15#

1
52255 - BRACE, FRONT SUSPENSION MEMBER, FRONT RH
52255-12010

NZE151,ZRE15#

1
52255-12010

NZE151,ZRE15#..CBU

1
52256 - BRACE, FRONT SUSPENSION MEMBER, FRONT LH
52256-12010

NZE151,ZRE15#

1
52256-12010

NZE151,ZRE15#..CBU

1
52257 - BRACE, FRONT SUSPENSION MEMBER, REAR RH
52257-12020

ZRE154

1
52257-12020

ZRE154..CBU

1
52258A - BRACE, FRONT SUSPENSION MEMBER, REAR LH
52258-12020

ZRE154..CBU

1
52258-12020

ZRE154

1
52273A - STOPPER, REAR SUSPENSION MEMBER, LOWER RH
52203-12020

ZRE154

1
52203-12020

ZRE154..CBU

1
52274A - STOPPER, REAR SUSPENSION MEMBER, LOWER LH
52203-12020

ZRE154

1
52203-12020

ZRE154..CBU

1
52295 - BRACE, REAR SUSPENSION MEMBER, RH
52295-12040

ZRE154..CBU

1
52295-42010

ZRE154..CBU

1
52295-12040

ZRE154

1
52296 - BRACE, REAR SUSPENSION MEMBER, LH
52296-12010

ZRE154..CBU

1
52296-42010

ZRE154..CBU

1
52296-12010

ZRE154

1
57104E - MEMBER SUB-ASSY, FRONT CROSS
57104-12270

NZE151,ZRE15#

1
57104-12270

NZE151,ZRE15#..CBU

1
Common parts
90105-12346
90105-12371
90116-14014
90119-06767
90119-10806
90119-12336
90119-12398
90119-12400
90119-14098
90119-14123
90119-14135
90178-14006
90179-10180
90467-07214
90467-07220
90467-09227
Linked diagrams
5201

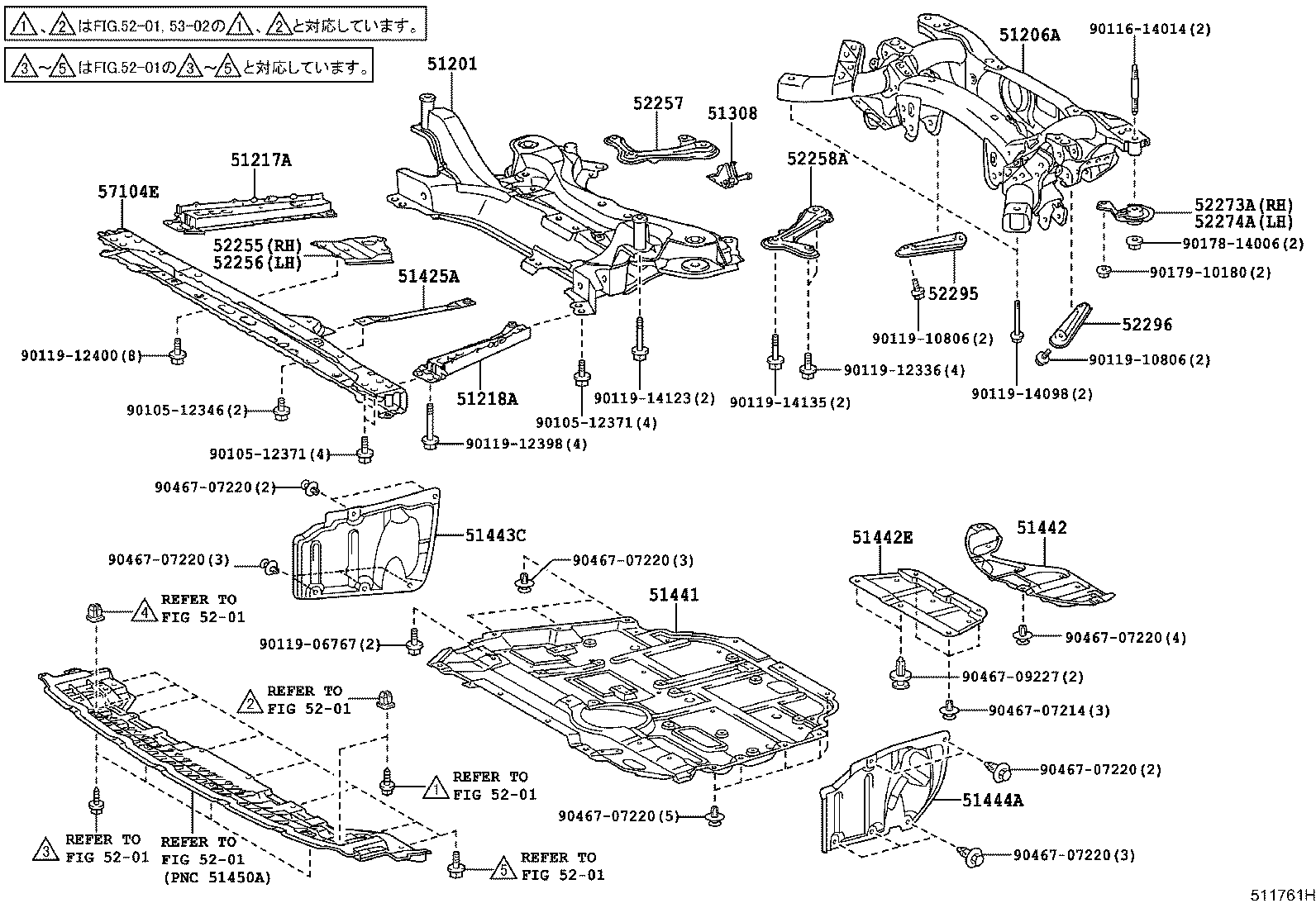

(1301- )ZRE154

Click highlighted areas on diagram

diagram 51201 51206A 51217A 51218A 51308 51425A 51441 51442 51442E 51443C 51444A 5201 5201 5201 5201 5201 5201 52255 52256 52257 52258A 52273A 52274A 52295 52296 57104E 9010512346 9010512371 9010512371 9011614014 9011906767 9011910806 9011910866 9011912336 9011912398 9011912400 9011914098 9011914123 9011914135 9017814006 9017910180 9046707214 9046707220 9046707220 9046707220 9046707220 9046707220 9046707220 9046707220 9046709227
Part # Description Qty Price
51201 - CROSSMEMBER SUB-ASSY, FRONT SUSPENSION
51201-12451

ZRE154

1
51201-12451

ZRE154..CBU

1
51206A - MEMBER SUB-ASSY, REAR SUSPENSION
51206-12120

ZRE154

1
51206-12171

ZRE154..CBU

1
51206-12173

ZRE154..CBU

1
51206-12172

ZRE154..CBU

1
51206-12121

ZRE154..CBU

1
51217A - REINFORCEMENT, FRONT SUSPENSION MEMBER, RH
51107-28030

ZRE154

1
51107-28030

ZRE154..CBU

1
51218A - REINFORCEMENT, FRONT SUSPENSION MEMBER, LH
51108-28030

ZRE154..CBU

1
51108-28030

ZRE154

1
51308 - BRACKET SUB-ASSY, EXHAUST PIPE CLAMP
51308-12010

ZRE154

1
51308-12010

ZRE154..CBU

1
51425A - REINFORCEMENT, ENGINE FRONT MOUNTING BRACKET, LOWER
51425-12070

ZRE154..CBU

1
51425-12070

ZRE154

1
51441 - COVER, ENGINE UNDER, NO.1
51441-12270

ZRE154..CBU

1
51441-12221

ZRE154..CBU

1
51441-12221

ZRE154

1
51442 - COVER, ENGINE UNDER, NO.2
51442-12210

ZRE15#

1
51442-12210

ZRE15#..CBU

1
51442E - COVER, ENGINE UNDER, NO.2
51442-12270

NZE151,ZRE15#

1
51442-12270

NZE151,ZRE15#..CBU

1
51443C - COVER, ENGINE UNDER, REAR RH
51443-12080

NZE151,ZRE15#

1
51443-12080

NZE151,ZRE15#..CBU

1
51444A - COVER, ENGINE UNDER, REAR LH
51444-12050

NZE151,ZRE15#..CBU

1
51444-12050

NZE151,ZRE15#

1
52255 - BRACE, FRONT SUSPENSION MEMBER, FRONT RH
52255-12010

NZE151,ZRE15#

1
52255-12010

NZE151,ZRE15#..CBU

1
52256 - BRACE, FRONT SUSPENSION MEMBER, FRONT LH
52256-12010

NZE151,ZRE15#

1
52256-12010

NZE151,ZRE15#..CBU

1
52257 - BRACE, FRONT SUSPENSION MEMBER, REAR RH
52257-12020

ZRE154

1
52257-12020

ZRE154..CBU

1
52258A - BRACE, FRONT SUSPENSION MEMBER, REAR LH
52258-12020

ZRE154..CBU

1
52258-12020

ZRE154

1
52273A - STOPPER, REAR SUSPENSION MEMBER, LOWER RH
52203-12020

ZRE154

1
52203-12020

ZRE154..CBU

1
52274A - STOPPER, REAR SUSPENSION MEMBER, LOWER LH
52203-12020

ZRE154

1
52203-12020

ZRE154..CBU

1
52295 - BRACE, REAR SUSPENSION MEMBER, RH
52295-12040

ZRE154..CBU

1
52295-42010

ZRE154..CBU

1
52295-12040

ZRE154

1
52296 - BRACE, REAR SUSPENSION MEMBER, LH
52296-12010

ZRE154..CBU

1
52296-42010

ZRE154..CBU

1
52296-12010

ZRE154

1
57104E - MEMBER SUB-ASSY, FRONT CROSS
57104-12270

NZE151,ZRE15#

1
57104-12270

NZE151,ZRE15#..CBU

1
Common parts
90105-12346
90105-12371
90116-14014
90119-06767
90119-10806
90119-10866
90119-12336
90119-12398
90119-12400
90119-14098
90119-14123
90119-14135
90178-14006
90179-10180
90467-07214
90467-07220
90467-09227
Linked diagrams
5201
