NZE164G-AWXEK (2015)

Toyota Corolla Axio/Fielder

Production Mar 2015 - Oct 2017
Engine 1NZFE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 1 OF11(1204- )NRE16#,NZE16#,ZRE162

Click highlighted areas on diagram

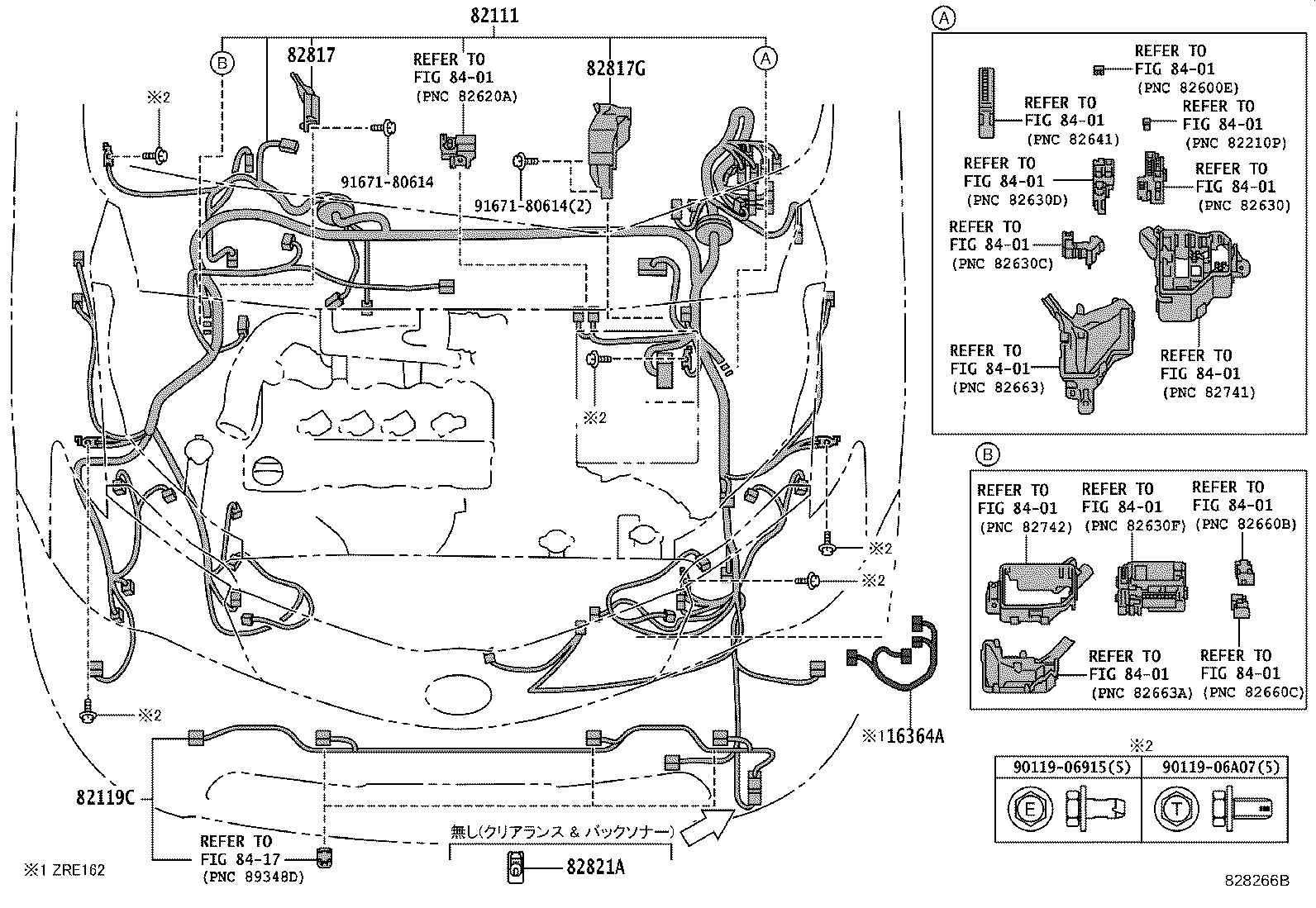

エンジンルーム

diagram 16364A 82111 82119C 82817 82817G 82821A 8401 8401 8401 8401 8401 8401 8401 8401 8401 8401 8401 8401 8401 8401 8417 9011906915 9011906A07 9167180614 9167180614
Part # Description Qty Price
82111 - WIRE, ENGINE ROOM MAIN
82111-1HT10

NZE164..5D..X

ヘッドランプ−LED

1
82111-1HT20

NZE164..5D..G

寒冷地仕様

1
82111-1HT10

NZE164..5D..X

Toyota Safety Sense−有り&ヘッドランプ−LED & 有り(*AHB)

1
82111-1HT30

NZE164..G

Toyota Safety Sense−有り&ヘッドランプ−LED & 有り(*AHB)

1
82111-1HT30

NZE164..5D..G

1.5G”AEROTOURER・WxB”*(X)&ヘッドランプ−LED(WxB)

1
82111-1HT30

NZE164..5D..G

1.5G”AEROTOURER”*(S)&Toyota Safety Sense−有り&ヘッドランプ−LED(AEROTOURER) & 有り(*AHB)

1
82111-1HT30

NZE164..5D..G

1.5G”AEROTOURER”*(S)&ヘッドランプ−LED(AEROTOURER)

1
82111-1HT30

NZE164..5D..G

1.5G”AEROTOURER”*(S)&寒冷地仕様&ヘッドランプ−LED(AEROTOURER)

1
82111-1HT30

NZE164..5D..G

1.5G”AEROTOURER・WxB”*(X)&寒冷地仕様&Toyota Safety Sense−有り&ヘッドランプ−LED(WxB) & 有り(*AHB)

1
82111-1HT30

NZE164..G

ヘッドランプ−LED

1
82111-1HT30

NZE164..5D..G

1.5G”AEROTOURER・WxB”*(X)&寒冷地仕様&ヘッドランプ−LED(WxB)

1
82111-1HT30

NZE164..5D..G

1.5G”AEROTOURER”*(S)&寒冷地仕様&Toyota SafetySense−有り&ヘッドランプ−LED(AEROTOURER) & 有り(*AHB)

1
82111-1HT30

NZE164..5D..G

1.5G”AEROTOURER・WxB”*(X)&Toyota Safety Sense−有り&ヘッドランプ−LED(WxB) & 有り(*AHB)

1
82111-1HT30

NZE164..5D..G

寒冷地仕様&Toyota Safety Sense−有り&ヘッドランプ−LED & 有り(*AHB)

1
82111-1HT00

NZE164..5D..X

1
82111-1HT30

NZE164..5D..G

寒冷地仕様&ヘッドランプ−LED

1
82111-1HX30

NZE164..G;NRE160,NZE164..4D..X

1
82817 - PROTECTOR, WIRING HARNESS, NO.1
82817-52C00

NRE16#,NZE16#,ZRE162

1
82817G - PROTECTOR, WIRING HARNESS, NO.8
82817-52A20

NRE16#,NZE16#,ZRE162

1
Common parts
90119-06915
90119-06A07
91671-80614
Linked diagrams
8401
8417

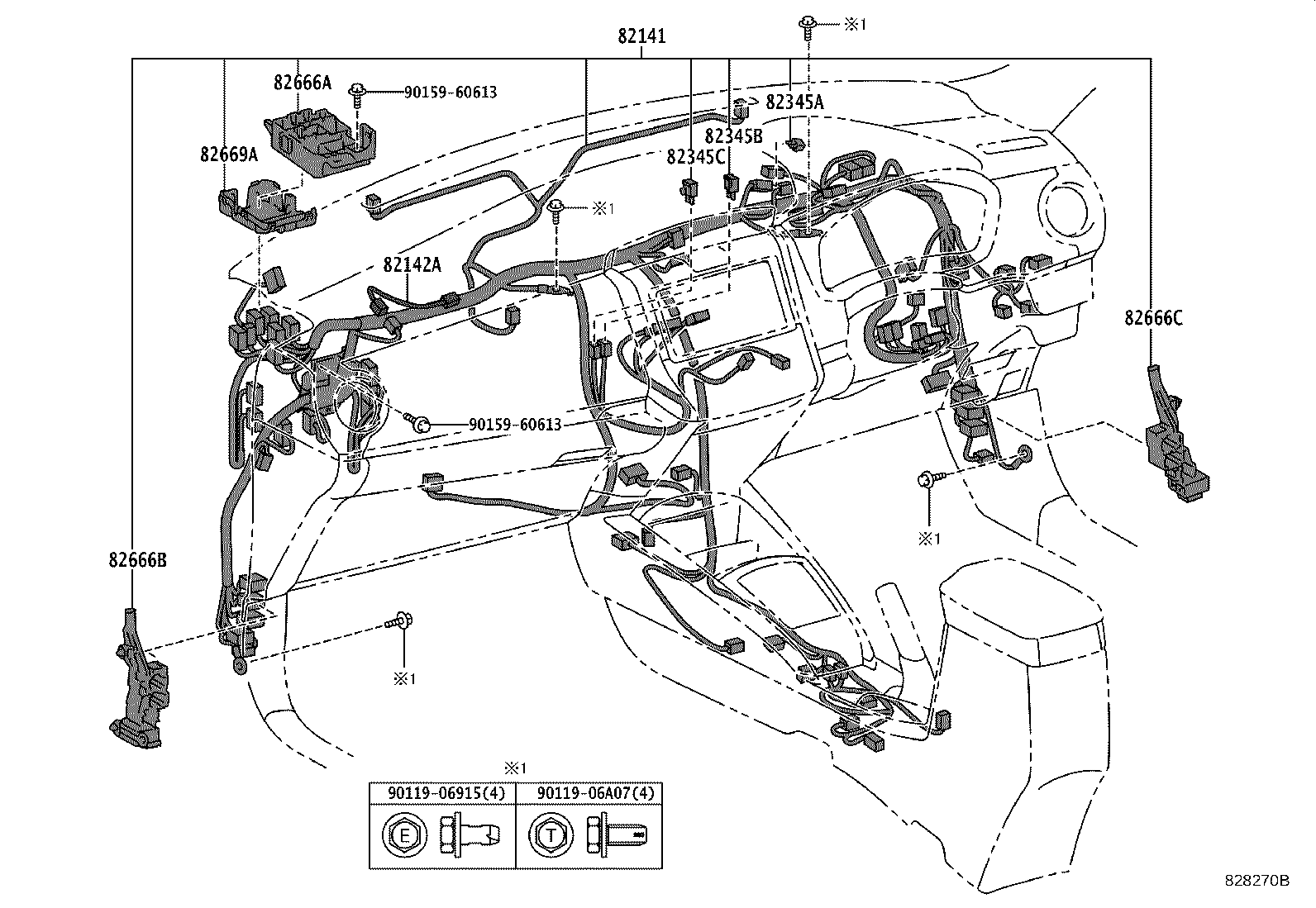

ILLUST NO. 3 OF11(1204- )

Click highlighted areas on diagram

インストルメントパネル

diagram 82141 82142A 82345A 82345B 82345C 82666A 82666B 82666C 82669A 9011906915 9011906A07 9015960613 9015960613
Part # Description Qty Price
82141 - WIRE, INSTRUMENT PANEL
82141-1TV30

NZE16#..5D..X

Toyota Safety Sense−有り&ヘッドランプ−LED & 有り(*AHB)

1
82141-1TV30

NZE16#..5D..X

ヘッドランプ−LED

1
82141-1TV40

NZE164..5D..G

1.5G”AEROTOURER・WxB”*(X)&ヘッドランプ−LED(WxB)

1
82141-1TV60

NZE164..5D..G

1.5G”AEROTOURER”*(S)&Toyota Safety Sense−有り&スマートエントリ−有り&ヘッドランプ−LED(AEROTOURER) & 有り(*AHB)

1
82141-1TV10

NRE160,NZE16#..X

1
82141-1TV50

NZE164..G

スマートエントリ−有り

1
82141-1TV20

NZE16#..G

1
82141-1TV40

NZE16#..G

ヘッドランプ−LED

1
82141-1TV40

NZE16#..G

Toyota Safety Sense−有り&ヘッドランプ−LED & 有り(*AHB)

1
82141-1TV60

NZE164..G

スマートエントリ−有り&ヘッドランプ−LED

1
82141-1TV60

NZE164..5D..G

1.5G”AEROTOURER”*(S)&スマートエントリ−有り&ヘッドランプ−LED(AEROTOURER)

1
82141-1TV40

NZE164..5D..G

1.5G”AEROTOURER”*(S)&Toyota Safety Sense−有り&ヘッドランプ−LED(AEROTOURER) & 有り(*AHB)

1
82141-1TV40

NZE164..5D..G

1.5G”AEROTOURER・WxB”*(X)&Toyota Safety Sense−有り&ヘッドランプ−LED(WxB) & 有り(*AHB)

1
82141-1TV60

NZE164..5D..G

1.5G”AEROTOURER・WxB”*(X)&Toyota Safety Sense−有り&スマートエントリ−有り&ヘッドランプ−LED(WxB) & 有り(*AHB)

1
82141-1TV60

NZE164..5D..G

1.5G”AEROTOURER・WxB”*(X)&スマートエントリ−有り&ヘッドランプ−LED(WxB)

1
82141-1TV40

NZE164..5D..G

1.5G”AEROTOURER”*(S)&ヘッドランプ−LED(AEROTOURER)

1
82141-1TV60

NZE164..G

Toyota Safety Sense−有り&スマートエントリ−有り&ヘッドランプ−LED & 有り(*AHB)

1
82142A - WIRE, INSTRUMENT PANEL, NO.2
82140-12A60

NKE165,NRE16#,NZE16#,ZRE162

1
82666A - HOLDER, CONNECTOR NO.2
82666-52150

NKE165,NRE16#,NZE16#,ZRE162

1
82666B - HOLDER, CONNECTOR NO.3
82666-52160

NKE165,NRE16#,NZE16#,ZRE162

1
82666C - HOLDER, CONNECTOR NO.4
82666-52170

NKE165,NRE16#,NZE16#,ZRE162

1
82669A - COVER, CONNECTOR HOLDER BLOCK, LOWER
82669-52010

NKE165,NRE16#,NZE16#,ZRE162

1
Common parts
90119-06915
90119-06A07
90159-60613

ILLUST NO. 4 OF11(1204- )

Click highlighted areas on diagram

ドア

diagram 82151 82152 82153 82154 82184 82185
Part # Description Qty Price

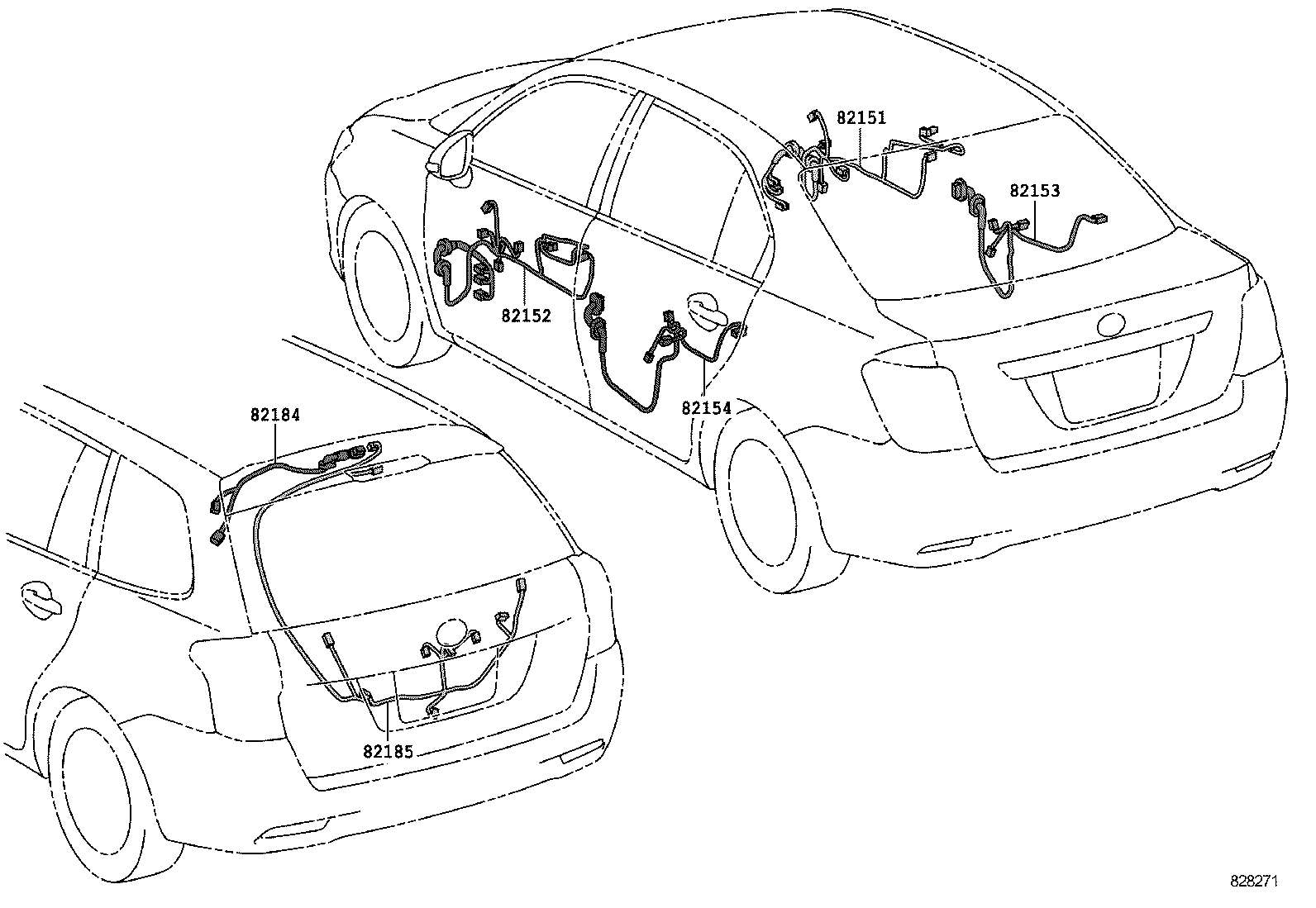

82151 - WIRE, FRONT DOOR, RH
82151-12V80

NKE165,NRE161,NZE16#..G,HBDG

1
82151-12Z10

NKE165,NRE16#,NZE16#..HBD,X

寒冷地仕様

1
82151-12Y80

NKE165,NRE16#,NZE16#..HBD,X

1
82151-12Z60

NKE165,NRE161,NZE164..G,HBDG

スマートエントリ−有り

1
82152 - WIRE, FRONT DOOR, LH
82152-12U60

NKE165,NRE161,NZE16#..G,HBDG

1
82152-12X00

NKE165,NRE16#,NZE16#..HBD,X

1
82152-12X80

NKE165,NRE161,NZE164..G,HBDG

スマートエントリ−有り

1
82152-12X30

NKE165,NRE16#,NZE16#..HBD,X

寒冷地仕様

1
82153 - WIRE, REAR DOOR, NO.1
82153-12B00

NKE165,NRE16#,NZE16#..HBD,X

1
82153-12B30

NKE165,NRE16#,NZE16#..HBD,X

オーディオ−ラジオレス & 4スピーカ & 無し(カバー)

1
82153-12B60

NKE165,NRE161,NZE164..G,HBDG

スマートエントリ−有り

1
82153-12B30

NKE165,NRE161,NZE16#..G,HBDG

1
82154 - WIRE, REAR DOOR, NO.2
82154-12A50

NKE165,NRE16#,NZE16#..HBD,X

1
82154-12A80

NKE165,NRE161,NZE16#..G,HBDG

1
82154-12A80

NKE165,NRE16#,NZE16#..HBD,X

オーディオ−ラジオレス & 4スピーカ & 無し(カバー)

1
82154-12B10

NKE165,NRE161,NZE164..G,HBDG

スマートエントリ−有り

1
82184 - WIRE, BACK DOOR, NO.1
82184-13660

NKE165,NRE161,NZE16#..5D

1
82184-13670

NKE165,NRE161,NZE164..5D..(G,HBDG)

スマートエントリ−有り

1
82185 - WIRE, BACK DOOR, NO.2
82185-13630

NKE165,NRE161,NZE16#,ZRE162..5D

1
82185-13640

NRE161,NZE164..5D..G

1.5G”AEROTOURER・WxB”*(X)&ヘッドランプ−LED(WxB)& 有り(*AHB)

1
82185-13640

NRE161,NZE16#..5D..G

1.5G”AEROTOURER”*(S)&ヘッドランプ−LED(AEROTOURER) & 有り(*AHB)

1
82185-13640

NRE161,NZE16#..5D..G

1.5G”AEROTOURER”*(S)&ヘッドランプ−LED(AEROTOURER)

1
82185-13640

NRE161,NZE164..5D..G

1.5G”AEROTOURER・WxB”*(X)&ヘッドランプ−LED(WxB)

1

ILLUST NO. 6 OF11(1204- )

Click highlighted areas on diagram

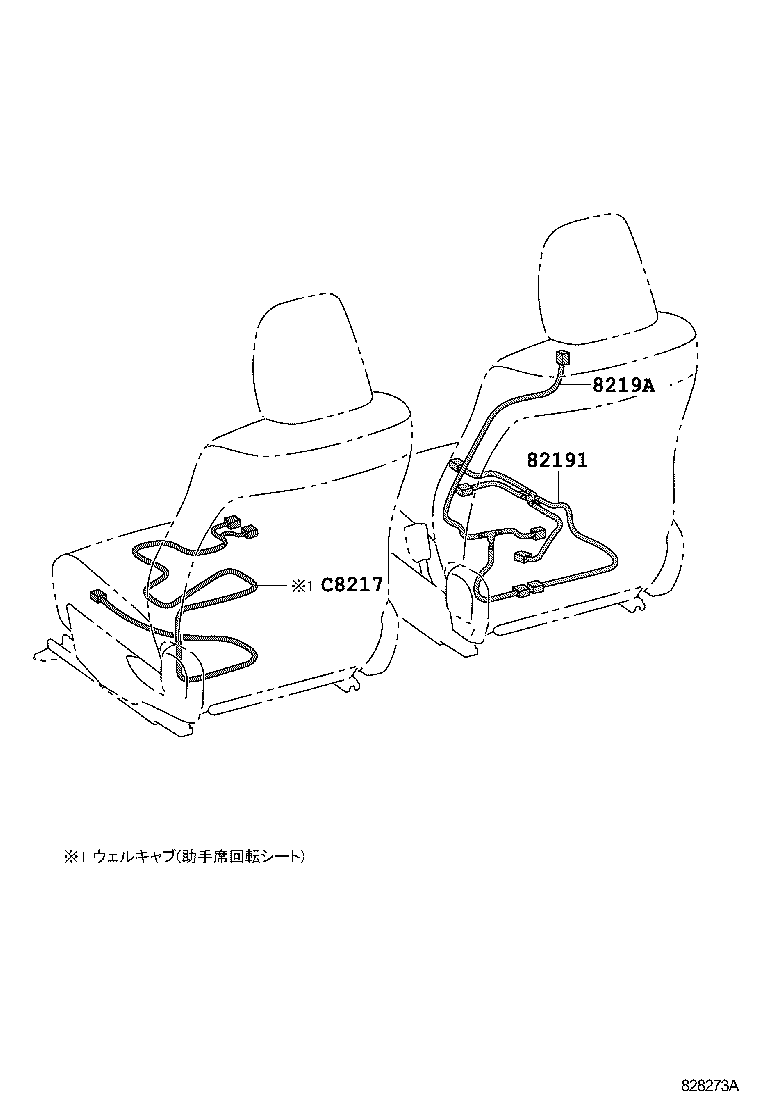

シート

diagram 82191 8219A C8217
Part # Description Qty Price
C8217 - WIRE, WELCAB SEAT MAIN
C8217-D1470

NKE165,NRE161,NZE164..G,HBDG,X

ウェルキャブ(助手席回転シート)

1
C8217-D1470

NKE165,NRE161,NZE164..G,HBDG,X

ウェルキャブ(助手席回転シート & クレーン)

1

ILLUST NO. 8 OF11(1204- )

Click highlighted areas on diagram

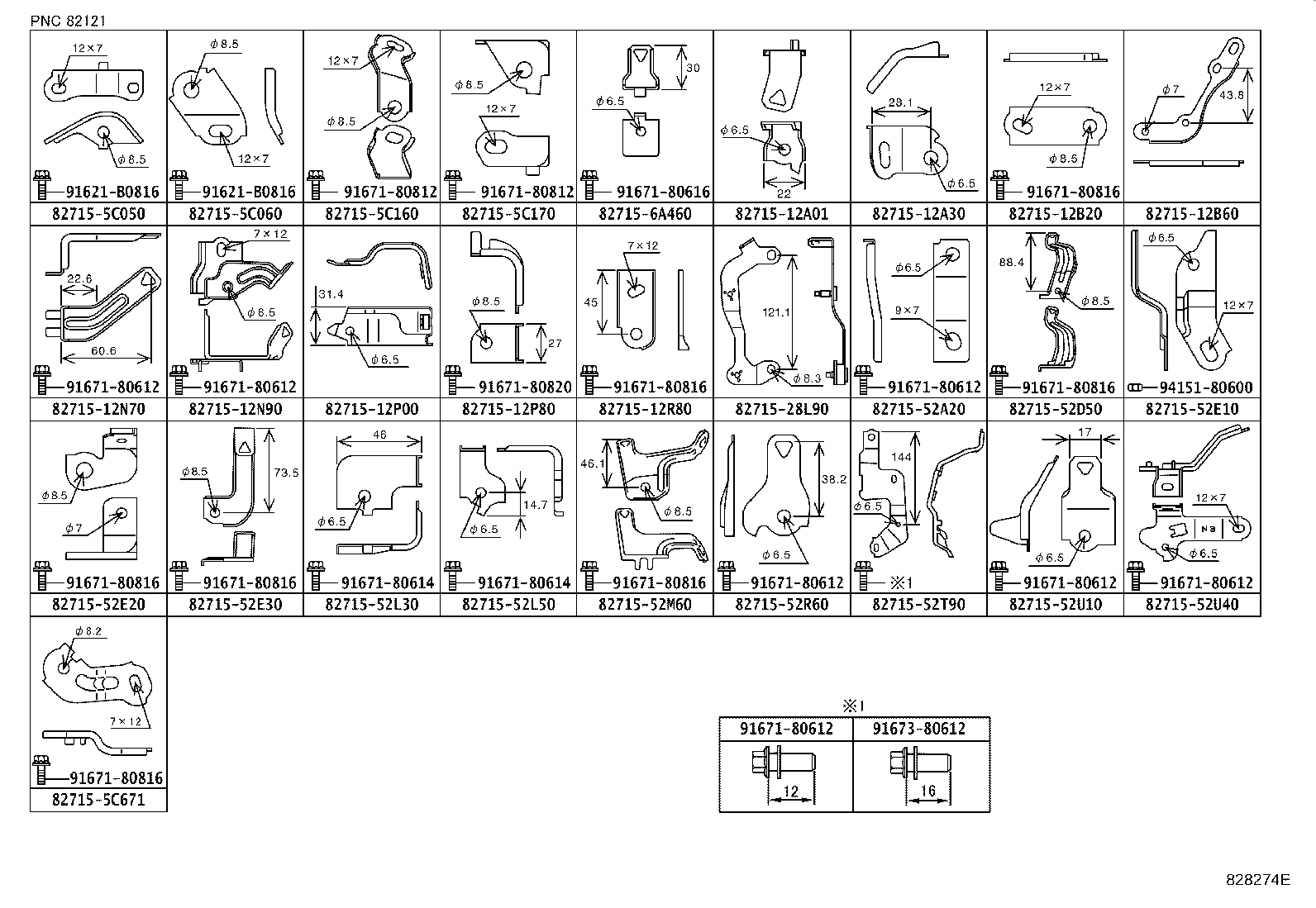

クランプ & ブラケット

diagram 8271512A01 8271512A30 8271512B20 8271512B60 8271512N70 8271512N90 8271512P00 8271512P80 8271512R80 8271528L90 8271552A20 8271552D50 8271552E10 8271552E20 8271552E30 8271552L30 8271552L50 8271552M60 8271552R60 8271552T90 8271552U10 8271552U40 827155C050 827155C060 827155C160 827155C170 827155C671 827156A460 91621B0816 91621B0816 9167180612 9167180612 9167180612 9167180612 9167180612 9167180612 9167180612 9167180614 9167180614 9167180616 9167180812 9167180812 9167180816 9167180816 9167180816 9167180816 9167180816 9167180816 9167180816 9167180820 9167380612 9415180600
Part # Description Qty Price
Common parts
82715-12A01
82715-12A30
82715-12B20
82715-12B60
82715-12N70
82715-12N90
82715-12P00
82715-12P80
82715-12R80
82715-28L90
82715-52A20
82715-52D50
82715-52E10
82715-52E20
82715-52E30
82715-52L30
82715-52L50
82715-52M60
82715-52R60
82715-52T90
82715-52U10
82715-52U40
82715-5C050
82715-5C060
82715-5C160
82715-5C170
82715-5C671
82715-6A460
91621-B0816
91671-80612
91671-80614
91671-80616
91671-80812
91671-80816
91671-80820
91673-80612
94151-80600

ILLUST NO. 9 OF11(1204- )

Click highlighted areas on diagram

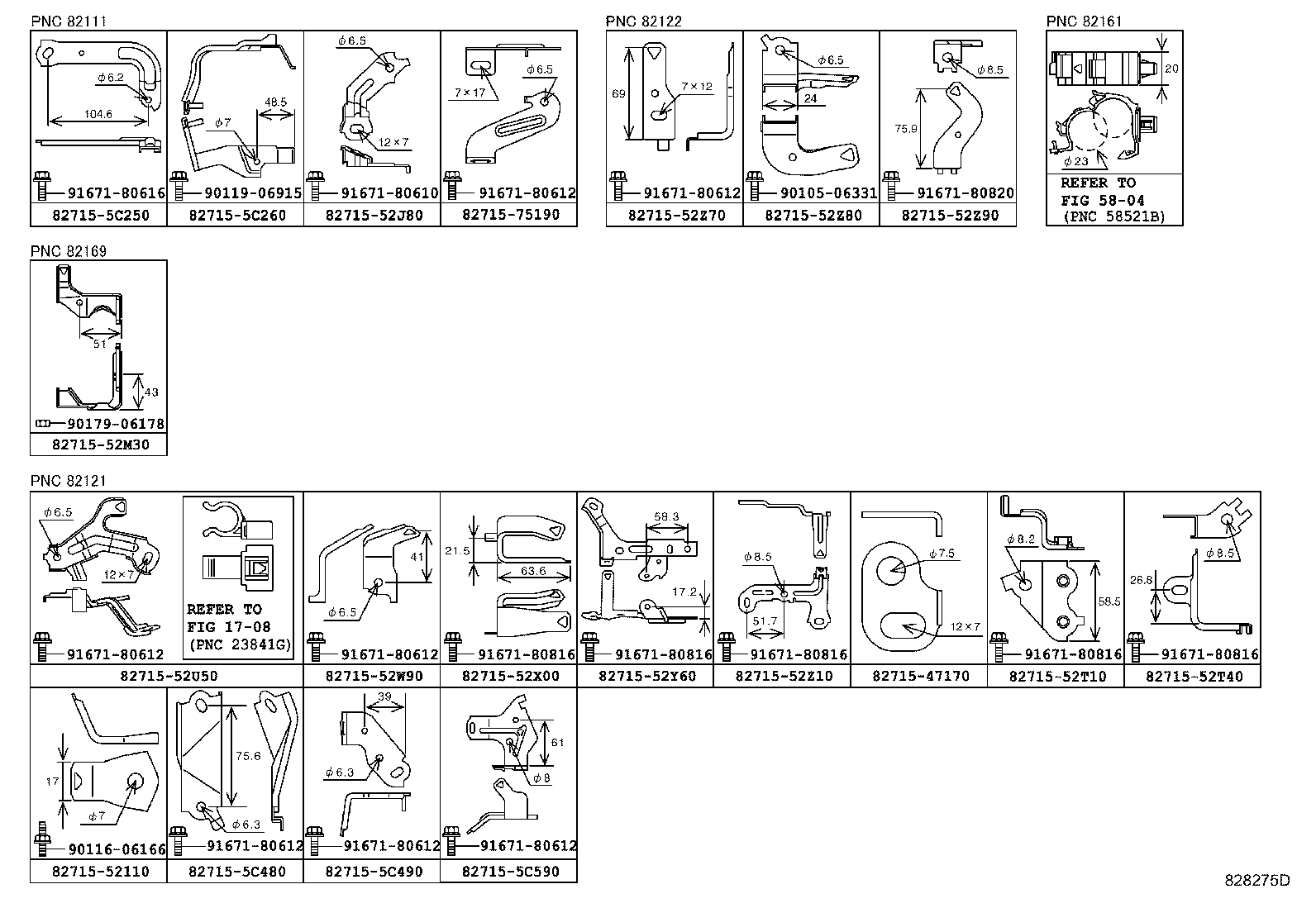

クランプ & ブラケット

diagram 1708 5804 8271547170 8271552110 8271552J80 8271552M30 8271552T10 8271552T40 8271552U50 8271552W90 8271552X00 8271552Y60 8271552Z10 8271552Z70 8271552Z80 8271552Z90 827155C250 827155C260 827155C480 827155C490 827155C590 8271575190 9010506331 9011606166 9011906915 9017906178 9167180610 9167180612 9167180612 9167180612 9167180612 9167180612 9167180612 9167180612 9167180616 9167180816 9167180816 9167180816 9167180816 9167180816 9167180820
Part # Description Qty Price
Common parts
82715-47170
82715-52110
82715-52J80
82715-52M30
82715-52T10
82715-52T40
82715-52U50
82715-52W90
82715-52X00
82715-52Y60
82715-52Z10
82715-52Z70
82715-52Z80
82715-52Z90
82715-5C250
82715-5C260
82715-5C480
82715-5C490
82715-5C590
82715-75190
90105-06331
90116-06166
90119-06915
90179-06178
91671-80610
91671-80612
91671-80616
91671-80816
91671-80820
Linked diagrams
1708
5804

ILLUST NO. 5 OF11(1204- )5D

Click highlighted areas on diagram

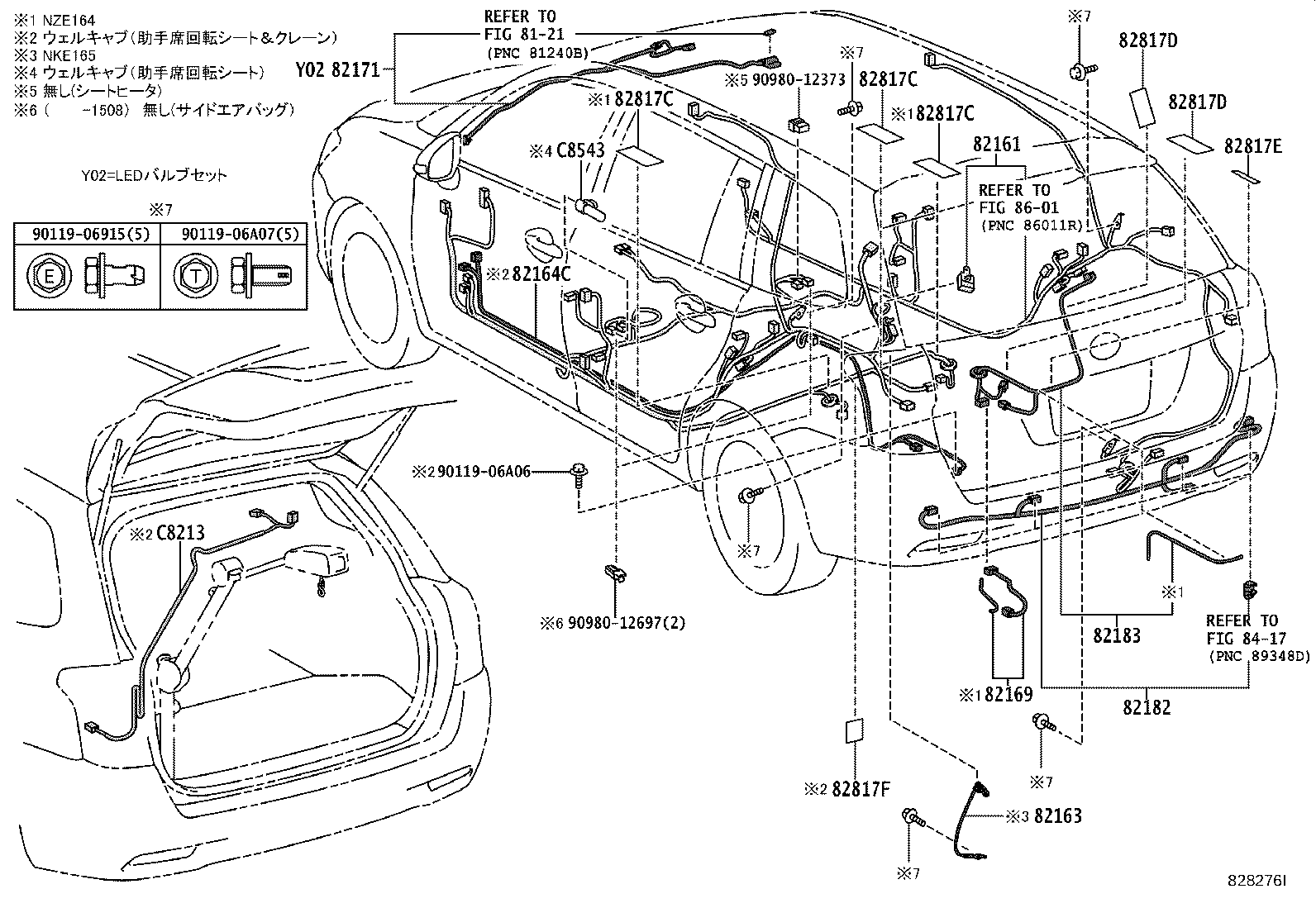

フロア & ルーフ

diagram 8121 82161 82163 82164C 82169 82171 82182 82183 82817C 82817C 82817C 82817D 82817D 82817E 82817F 8417 8601 9011906915 9011906A06 9011906A07 9098012373 9098012697 C8213 C8543
Part # Description Qty Price
82161 - WIRE, FLOOR
82161-13G40

NZE164..5D

1
82161-13G50

NZE164..5D..G

スマートエントリ−有り

1
82161-13G30

NZE164..5D..X

ビジネスパッケージ

1
82164C - WIRE, FLOOR, NO.4
82164-12200

NKE165,NRE161,NZE164..G,HBDG,X

ウェルキャブ(助手席回転シート & クレーン)

1
82169 - WIRE FRAME, NO.3
82169-52010

NZE164

1
82171 - WIRE, ROOF, NO.1
82171-12R10

NKE165,NRE16#,NZE16#,ZRE162

1
82171-12S80

NKE165,NRE16#,NZE16#,ZRE162

Toyota Safety Sense−有り

1
82183 - WIRE, LUGGAGE ROOM, NO.3
82183-12070

NZE164..5D;NZE164..4D..G

ヘッドランプ−LED

1
82183-12070

NZE164..5D..G

ヘッドランプ−LED(AEROTOURER) & 有り(*AHB)

1
82183-12090

NZE164..G

スマートエントリ−有り&ヘッドランプ−LED

1
82183-12070

NZE164..5D;NZE164..4D..G

ヘッドランプ−LED & 有り(*AHB)

1
82183-12080

NZE164

1
82183-12070

NZE164..5D..G

ヘッドランプ−LED(WxB) & 有り(*AHB)

1
82183-12090

NZE164..5D..G

スマートエントリ−有り&ヘッドランプ−LED(WxB) & 有り(*AHB)

1
82183-12090

NZE164..G

スマートエントリ−有り&ヘッドランプ−LED & 有り(*AHB)

1
82183-12090

NZE164..5D..G

スマートエントリ−有り&ヘッドランプ−LED(AEROTOURER) & 有り(*AHB)

1
82183-12070

NZE164..5D..G

ヘッドランプ−LED(AEROTOURER)

1
82183-12070

NZE164..5D..G

ヘッドランプ−LED(WxB)

1
82183-12090

NZE164..5D..G

スマートエントリ−有り&ヘッドランプ−LED(WxB)

1
82183-12090

NZE164..5D..G

スマートエントリ−有り&ヘッドランプ−LED(AEROTOURER)

1
82817C - PROTECTOR, WIRING HARNESS, NO.4
82817-52710

NZE164

2
82817-52710

NZE164..G

スマートエントリ−有り

3
82817C - PROTECTOR, WIRING HARNESS, NO.4
82817-52710

NZE164

2
82817-52710

NZE164..G

スマートエントリ−有り

3
82817C - PROTECTOR, WIRING HARNESS, NO.4
82817-52710

NZE164

2
82817-52710

NZE164..G

スマートエントリ−有り

3
82817D - PROTECTOR, WIRING HARNESS, NO.5
82817-52710

NZE164,ZRE162

2
82817D - PROTECTOR, WIRING HARNESS, NO.5
82817-52710

NZE164,ZRE162

2
82817E - PROTECTOR, WIRING HARNESS, NO.6
82817-52A60

NZE164,ZRE162

1
82817F - PROTECTOR, WIRING HARNESS, NO.7
61824-52040

NKE165,NRE161,NZE164..G,HBDG,X

ウェルキャブ(助手席回転シート & クレーン)

1
C8213 - WIRE, POWER LIFT MOTOR TO BODY
C8213-12010

NKE165,NRE161,NZE164..G,HBDG,X

ウェルキャブ(助手席回転シート & クレーン)

1
C8543 - RESISTOR, EMERGENCY
C8543-12010

NKE165,NRE161,NZE164..G,HBDG,X

ウェルキャブ(助手席回転シート & クレーン)

1
C8543-12010

NKE165,NRE161,NZE164..G,HBDG,X

ウェルキャブ(助手席回転シート)

1
Common parts
90119-06915
90119-06A06
90119-06A07
90980-12373
90980-12697
Linked diagrams
8121
8417
8601

ILLUST NO.10 OF11(1204- )

Click highlighted areas on diagram

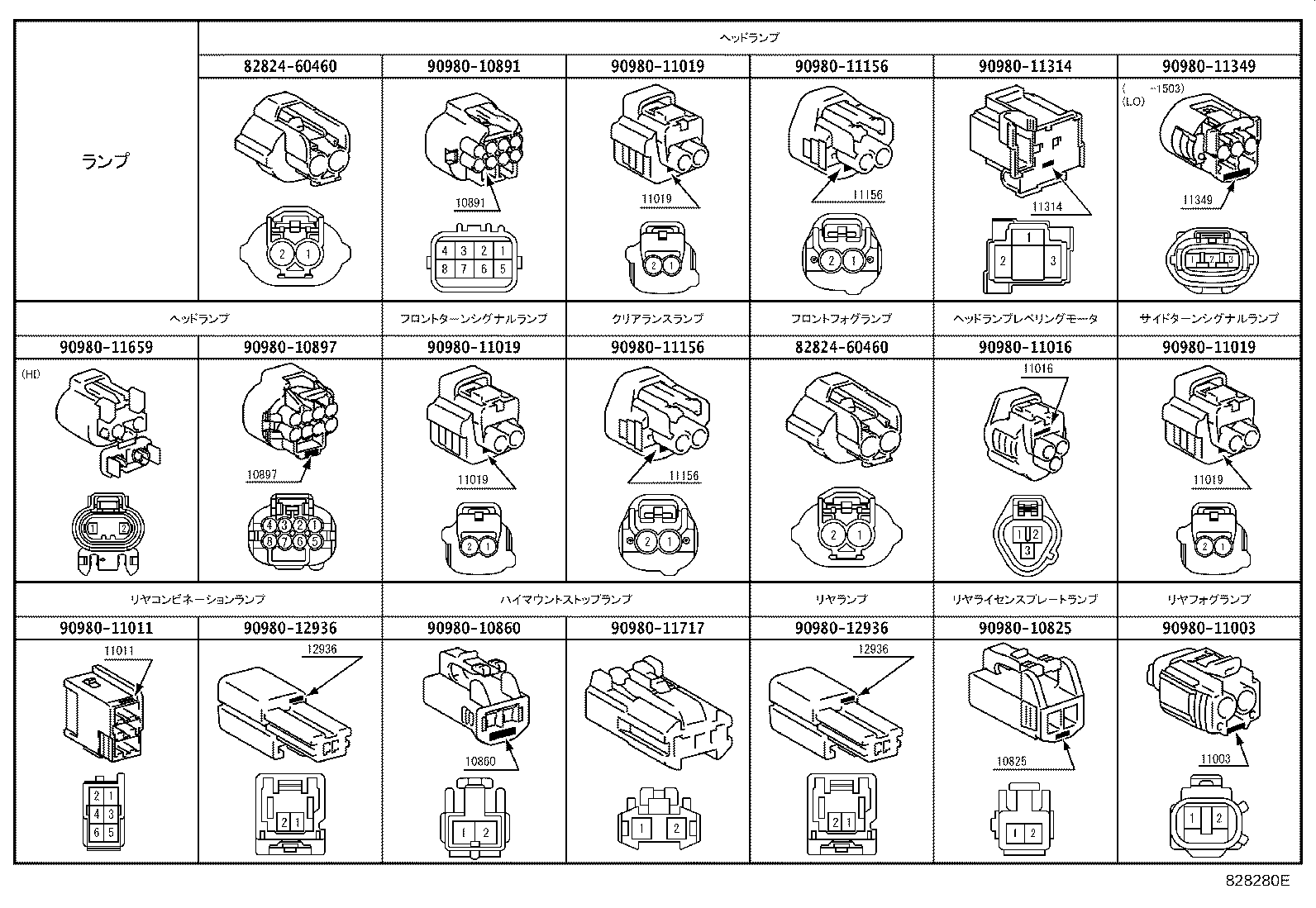

コネクタ 1/2

diagram 8282460460 8282460460 9098010825 9098010860 9098010891 9098010897 9098011003 9098011011 9098011016 9098011019 9098011019 9098011019 9098011156 9098011156 9098011314 9098011349 9098011659 9098011717 9098012936 9098012936
Part # Description Qty Price
Common parts
82824-60460
90980-10825
90980-10860
90980-10891
90980-10897
90980-11003
90980-11011
90980-11016
90980-11019
90980-11156
90980-11314
90980-11349
90980-11659
90980-11717
90980-12936

ILLUST NO. 2 OF11(1204- )NZE16#

Click highlighted areas on diagram

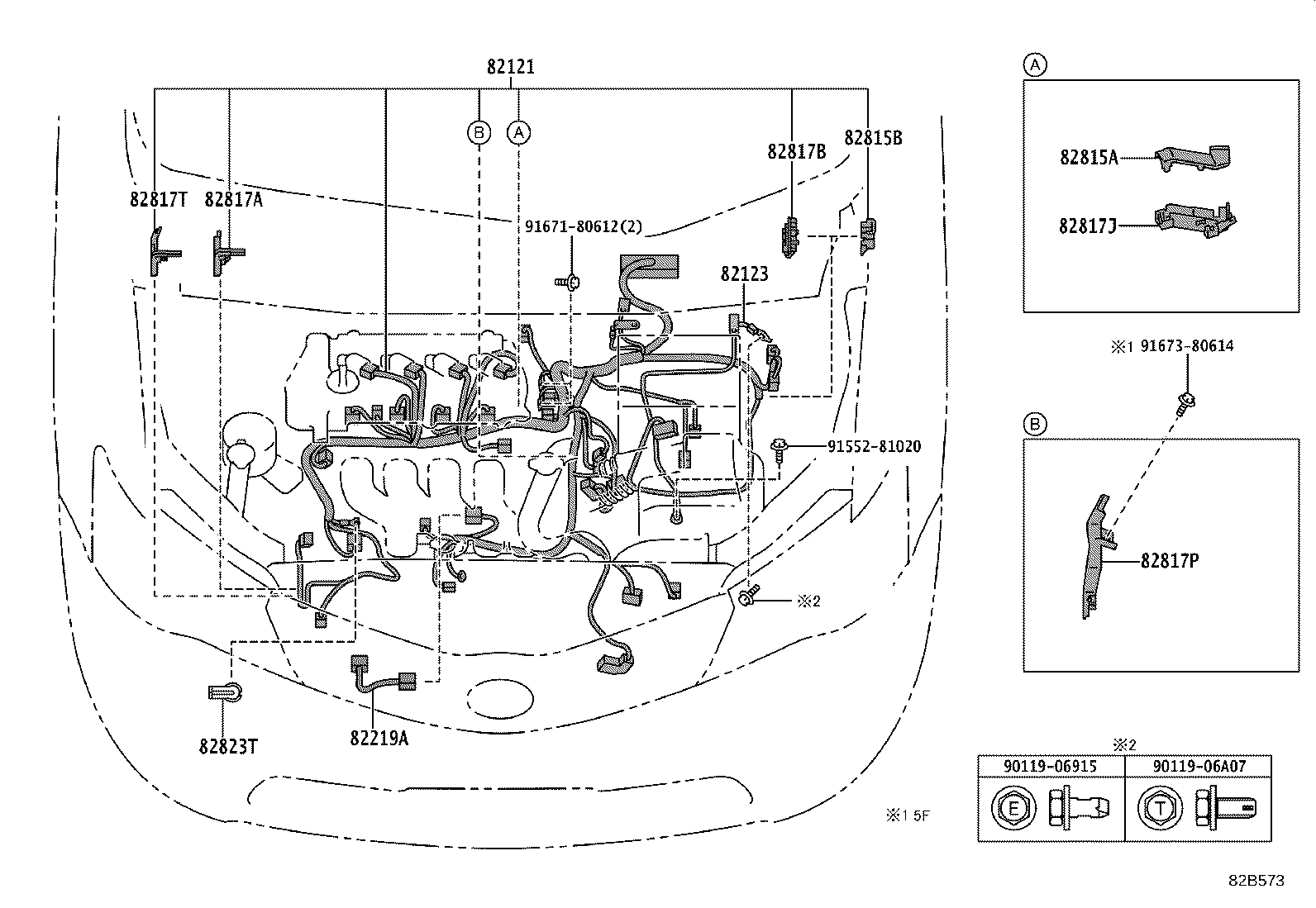

エンジン

diagram 82121 82123 82219A 82815A 82815B 82817A 82817B 82817J 82817P 82817T 82823T 9011906915 9011906A07 9155281020 9167180612 9167380614
Part # Description Qty Price
82121 - WIRE, ENGINE
82121-12U50

NZE164

1
82123 - WIRE, ENGINE, NO.3
82123-52350

NZE164

1
82219A - WIRE, SENSOR
82219-52040

NZE16#

1
82815A - COVER, WIRING HARNESS PROTECTOR
82815-52050

NZE16#

1
82815B - COVER, WIRING HARNESS PROTECTOR
82815-52120

NRE16#,NZE16#,ZRE162

1
82817B - PROTECTOR, WIRING HARNESS, NO.3
82817-52850

NRE16#,NZE16#,ZRE162

1
82817J - PROTECTOR, WIRING HARNESS, NO.9
82817-52610

NZE16#

1
82823T - CAP, ALTERNATOR TERMINAL
82823-22050

NRE16#,NZE16#,ZRE162

1
Common parts
90119-06915
90119-06A07
91552-81020
91671-80612
91673-80614
