CE90-AEMNS (1987)

Toyota Corolla

Production May 1987 - Jun 1991
Engine 1C
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8705- )4D

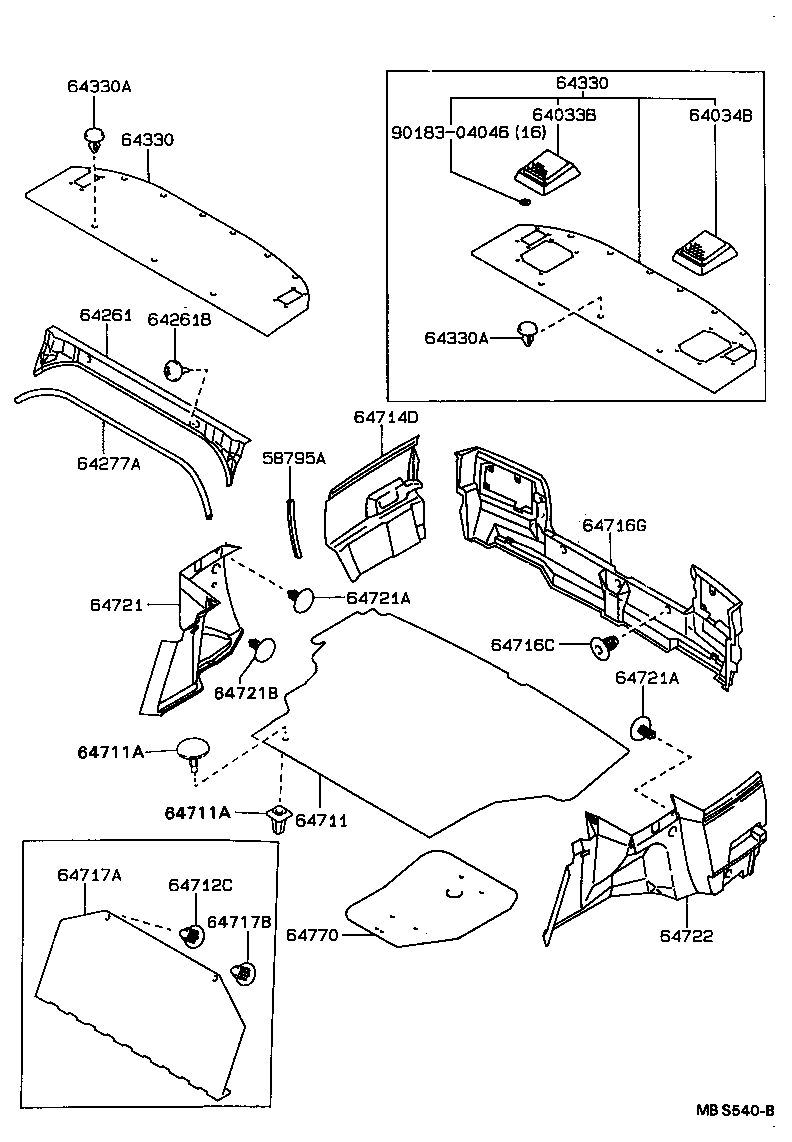

Click highlighted areas on diagram

diagram 58795A 64033B 64034B 64261 64261B 64277A 64330 64330 64330A 64330A 64711 64711A 64711A 64712C 64714D 64716C 64716G 64717A 64717B 64721 64721A 64721A 64721B 64722 64770 9018304046
Part # Description Qty Price
64330 - PANEL ASSY, PACKAGE TRAY TRIM
64330-1283005

AE91,95,CE90,EE90..TX,XE

DARK BEIGE,TRIM4#

1
64330-1283003

AE91,95,CE90,95,EE90..DX,TX,XE

SHADOW GRAY,TRIM1#

1
64330-1283002

AE91,95,CE90,95,EE90..XE

MAROON,TRIM3#

1
64330-1283004

AE91..DX,TX;AE91..3FC..XE;AE95,CE90,95,EE90..DX,TX,XE

DARK BLUE,TRIM8#

1
64330 - PANEL ASSY, PACKAGE TRAY TRIM
64330-1283005

AE91,95,CE90,EE90..TX,XE

DARK BEIGE,TRIM4#

1
64330-1283003

AE91,95,CE90,95,EE90..DX,TX,XE

SHADOW GRAY,TRIM1#

1
64330-1283002

AE91,95,CE90,95,EE90..XE

MAROON,TRIM3#

1
64330-1283004

AE91..DX,TX;AE91..3FC..XE;AE95,CE90,95,EE90..DX,TX,XE

DARK BLUE,TRIM8#

1
64330A - CLIP(FOR PACKAGE TRAY TRIM PANEL)
90467-08046E1

AE91,95,CE90,EE90..SE,TX,XE

DARK BEIGE,TRIM4#

3
90467-0804603

AE9#,CE90,95,EE90..4D

GRAY,TRIM1#

3
90467-08046D0

AE91,95,CE90,EE90..(SE,XE)..(CBR,DSL,EFI)

MAROON,TRIM3#

3
90467-0804603

AE9#,CE90,EE90..4D..(CBR,DSL,EFI)

GRAY,TRIM1#

3
90467-08046D0

AE91,95,CE90,95,EE90..SE,XE

MAROON,TRIM3#

3
90467-0804612

AE91,95,CE90,EE90..SE,XE

MAROON,TRIM3#

3
90467-08046J0

AE91..3FC..XE;AE95,CE90,EE90;AE91..(DX,SE,TX)..EFI

LIGHT BLUE,TRIM8#

3
90467-08046B1

AE9#,CE90,95,EE90..4D

SHADOW GRAY,TRIM1#

3
90467-08046J0

AE91..3FC..XE;AE91..DX,SE,TX;AE95,CE90,95,EE90

LIGHT BLUE,TRIM8#

3
90467-0804605

AE91,95,CE90,EE90..SE,TX,XE

DARK BEIGE,TRIM4#

3
64330A - CLIP(FOR PACKAGE TRAY TRIM PANEL)
90467-08046E1

AE91,95,CE90,EE90..SE,TX,XE

DARK BEIGE,TRIM4#

3
90467-0804603

AE9#,CE90,95,EE90..4D

GRAY,TRIM1#

3
90467-08046D0

AE91,95,CE90,EE90..(SE,XE)..(CBR,DSL,EFI)

MAROON,TRIM3#

3
90467-0804603

AE9#,CE90,EE90..4D..(CBR,DSL,EFI)

GRAY,TRIM1#

3
90467-08046D0

AE91,95,CE90,95,EE90..SE,XE

MAROON,TRIM3#

3
90467-0804612

AE91,95,CE90,EE90..SE,XE

MAROON,TRIM3#

3
90467-08046J0

AE91..3FC..XE;AE95,CE90,EE90;AE91..(DX,SE,TX)..EFI

LIGHT BLUE,TRIM8#

3
90467-08046B1

AE9#,CE90,95,EE90..4D

SHADOW GRAY,TRIM1#

3
90467-08046J0

AE91..3FC..XE;AE91..DX,SE,TX;AE95,CE90,95,EE90

LIGHT BLUE,TRIM8#

3
90467-0804605

AE91,95,CE90,EE90..SE,TX,XE

DARK BEIGE,TRIM4#

3
64711 - MAT, LUGGAGE COMPARTMENT FLOOR
64711-1219003

AE91,CE90,EE90..SE,XE

LIGHT GRAY,TRIM1#,3#,4#

1
64711-1219003

CE90,EE90..SE,XE;AE91..(3FC,4FC,5F)..(SE,XE)

LIGHT GRAY,TRIM1#,3#,8#

1
64711-1219003

CE90,EE90..SE,XE;AE91..(3FC,4FC,5F)..(SE,XE)

LIGHT GRAY,TRIM1#,3#,8#

1
64712C - CLIP(FOR LUGGAGE COMPARTMENT TRIM COVER)
90467-1003401

AE91,95,CE90,EE90..SE,XE

BLACK,TRIM1#,3#,4#

2
90467-1003401

AE95,CE90,EE90..SE,XE;AE91..(3FC,4FC,5F)..(SE,XE)

BLACK,TRIM1#,3#,8#

2
90467-1003401

AE95,CE90,95,EE90..SE,XE;AE91..(3FC,4FC,5F)..(SE,XE)

BLACK,TRIM1#,3#,8#

2
64714D - COVER, LUGGAGE COMPARTMENT TRIM, SIDE, RH
64714-1210003

AE91,95,CE90,EE90..SE,XE

LIGHT GRAY,TRIM1#,3#,4#

1
64714-1210003

AE95,CE90,95,EE90..SE,XE;AE91..(3FC,4FC,5F)..(SE,XE)

LIGHT GRAY,TRIM1#,3#,8#

1
64717A - COVER, LUGGAGE COMPARTMENT TRIM, FRONT
64717-1202003

AE91,CE90,EE90..SE,XE

GRAY,TRIM1#,3#,4#

1
64717-1202003

CE90,EE90..SE,XE;AE91..(3FC,4FC,5F)..(SE,XE)

GRAY,TRIM1#,3#,8#

1
64717-1202003

CE90,EE90..SE,XE;AE91..(3FC,4FC,5F)..(SE,XE)

GRAY,TRIM1#,3#,8#

1
64717-1202003

AE91,CE90..SE,XE

GRAY,TRIM1#,3#,8#

1
64721 - COVER, LUGGAGE COMPARTMENT TRIM, INNER RH
64721-1204003

AE91,CE90,EE90..SE,XE

LIGHT GRAY,TRIM1#,3#,4#

1
64721-1204003

CE90,EE90..SE,XE;AE91..(3FC,4FC,5F)..(SE,XE)

LIGHT GRAY,TRIM1#,3#,8#

1
64721A - CLIP(FOR LUGGAGE COMPARTMENT TRIM INNER COVER)
90467-0704203

AE91,95,CE90,EE90..SE,XE

GRAY,TRIM1#,3#,4#

2
90467-07042B0

AE95,CE90,95,EE90..SE,XE;AE91..(3FC,4FC,5F)..(SE,XE)

LIGHT GRAY,TRIM1#,3#,8#

2
90467-07042B0

AE91,95,CE90,EE90..SE,XE

LIGHT GRAY,TRIM1#,3#,4#

2
64721A - CLIP(FOR LUGGAGE COMPARTMENT TRIM INNER COVER)
90467-0704203

AE91,95,CE90,EE90..SE,XE

GRAY,TRIM1#,3#,4#

2
90467-07042B0

AE95,CE90,95,EE90..SE,XE;AE91..(3FC,4FC,5F)..(SE,XE)

LIGHT GRAY,TRIM1#,3#,8#

2
90467-07042B0

AE91,95,CE90,EE90..SE,XE

LIGHT GRAY,TRIM1#,3#,4#

2
64721B - COVER, LUGGAGE COMPARTMENT TRIM, NO.1
90467-0710403

AE95,CE90,95,EE90..SE,XE;AE91..(3FC,4FC,5F)..(SE,XE)

LIGHT GRAY,TRIM1#,3#,8#

1
64722 - COVER, LUGGAGE COMPARTMENT TRIM, INNER LH
64722-1204003

CE90,EE90..SE,XE;AE91..(3FC,4FC,5F)..(SE,XE)

LIGHT GRAY,TRIM1#,3#,8#

1
64722-1204003

AE91,CE90,EE90..SE,XE

LIGHT GRAY,TRIM1#,3#,4#

1
64770 - COVER ASSY, SPARE WHEEL
64770-12100

AE91,92,CE90,EE90..4D

1
Common parts
90183-04046
