AE104-AEPEK (1991)

Toyota Corolla

Production Sep 1991 - May 1995
Engine 4AFE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

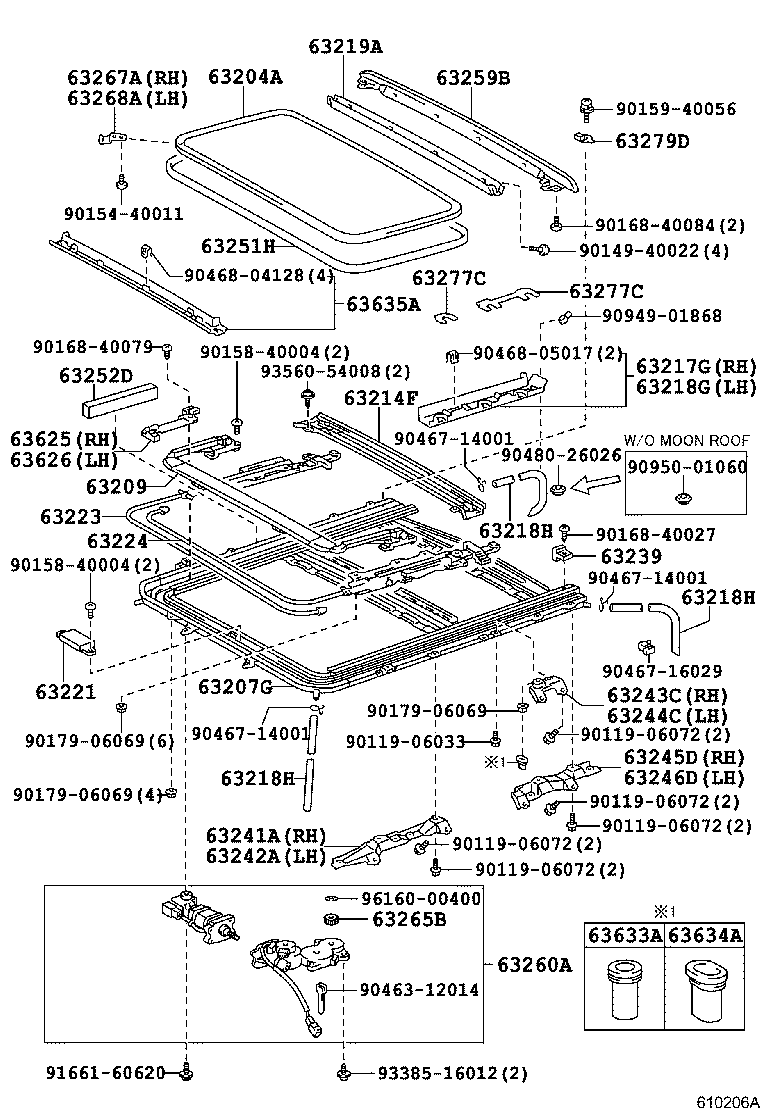

ILLUST NO. 2 OF 2(9106-9505)3DS,4DS

Click highlighted areas on diagram

diagram 63204A 63207G 63209 63214F 63217G 63218G 63218H 63218H 63218H 63219A 63221 63223 63224 63239 63241A 63242A 63243C 63244C 63245D 63246D 63251H 63252D 63259B 63260A 63265B 63267A 63268A 63277C 63277C 63279D 63625 63626 63633A 63634A 63635A 9011906033 9011906072 9011906072 9011906072 9011906072 9011906072 9014940022 9015440011 9015840004 9015840004 9015940056 9016840027 9016840079 9016840084 9017906069 9017906069 9017906069 9046312014 9046714001 9046714001 9046714001 9046716029 9046804128 9046805017 9048026026 9094901868 9095001060 9166160620 9338516012 9356054008 9616000400
Part # Description Qty Price
63204A - PANEL SUB-ASSY, SLIDING ROOF, INNER
63204-12060

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

*SERT,厚さ=4.0,グレー

1
63204-12061

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

*TT,厚さ=4.0,グレー

1
63207G - RAIL SUB-ASSY, SLIDING ROOF GUIDE
63207-12112

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63207-12110

AE10#,CE100..GT,SEG,SEL,XE

1
63207-12111

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63209 - PANEL SUB-ASSY, ROOF WIND DEFLECTOR
63209-12080

AE10#,CE100,104..4DS..(GT,SEG,SEL,XE)

1
63214F - CHANNEL, ROOF DRIP, REAR
63214-12040

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63217G - GARNISH, SLIDING ROOF SIDE, RH
63217-12060

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63218G - GARNISH, SLIDING ROOF SIDE, LH
63218-12070

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63218H - HOSE, SLIDING ROOF DRAIN
63249-12210

AE10#,CE100,104..4DS..(GT,SEG,SEL,XE)

FRONT

2
63249-12160

AE10#,CE100,104..4DS..(GT,SEG,SEL,XE)

REAR

2
63249-12210

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

FRONT

2
63218H - HOSE, SLIDING ROOF DRAIN
63249-12210

AE10#,CE100,104..4DS..(GT,SEG,SEL,XE)

FRONT

2
63249-12160

AE10#,CE100,104..4DS..(GT,SEG,SEL,XE)

REAR

2
63249-12210

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

FRONT

2
63218H - HOSE, SLIDING ROOF DRAIN
63249-12210

AE10#,CE100,104..4DS..(GT,SEG,SEL,XE)

FRONT

2
63249-12160

AE10#,CE100,104..4DS..(GT,SEG,SEL,XE)

REAR

2
63249-12210

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

FRONT

2
63219A - GARNISH, SLIDING ROOF, REAR
63219-12040

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63221 - CASING, SLIDING ROOF CABLE GUIDE
63221-12070

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63223 - CABLE, SLIDING ROOF DRIVE, RH
63223-12091

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63223-12090

AE10#,CE100..GT,SEG,SEL,XE

1
63224 - CABLE, SLIDING ROOF DRIVE, LH
63224-12081

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63224-12080

AE10#,CE100..GT,SEG,SEL,XE

1
63239 - STOPPER, SLIDING ROOF PANEL
63239-12020

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

2
63241A - BRACKET, SLIDING ROOF HOUSING FRONT MOUNTING, RH
63241-12040

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63242A - BRACKET, SLIDING ROOF HOUSING FRONT MOUNTING, LH
63242-12020

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63243C - BRACKET, SLIDING ROOF HOUSING CENTER MOUNTING, RH
63243-12060

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63244C - BRACKET, SLIDING ROOF HOUSING CENTER MOUNTING, LH
63244-12060

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63245D - BRACKET, SLIDING ROOF HOUSING REAR MOUNTING, RH
63245-12030

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63246D - BRACKET, SLIDING ROOF HOUSING REAR MOUNTING, LH
63246-12020

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63251H - WEATHERSTRIP, SLIDING ROOF
63251-12120

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63252D - WEATHERSTRIP, SLIDING ROOF HOUSING
63252-12030

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

2
63259B - HOLDER, SLIDING ROOF WEATHERSTRIP
63259-12070

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63260A - GEAR SUB-ASSY, SLIDING ROOF DRIVE
63260-12070

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63265B - GEAR, SLIDING ROOF DRIVE
63265-12020

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63267A - PROTECTOR, SLIDING ROOF WEATHERSTRIP, RH
63267-32020

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63268A - PROTECTOR, SLIDING ROOF WEATHERSTRIP, LH
63268-32020

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63277C - SHIM, SLIDING ROOF PANEL
63277-20030

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

T=1.0,28X30

1
63277-20050

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

T=2.0,28X30

1
63277-20020

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

T=1.0,124X30

1
63277-20040

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

T=2.0,124X30

1
63277C - SHIM, SLIDING ROOF PANEL
63277-20030

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

T=1.0,28X30

1
63277-20050

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

T=2.0,28X30

1
63277-20020

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

T=1.0,124X30

1
63277-20040

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

T=2.0,124X30

1
63625 - BLOCK, SLIDING ROOF GUIDE, RH
63625-12010

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63626 - BLOCK, SLIDING ROOF GUIDE, LH
63626-12010

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63633A - BUSH, SLIDING ROOF HOUSING, NO.1
63633-12010

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63634A - BUSH, SLIDING ROOF HOUSING, NO.2
63634-12010

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63635A - GARNISH, SLIDING ROOF, FRONT
63635-12030

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
Common parts
90119-06033
90119-06072
90149-40022
90154-40011
90158-40004
90159-40056
90168-40027
90168-40079
90168-40084
90179-06069
90463-12014
90467-14001
90467-16029
90468-04128
90468-05017
90480-26026
90949-01868
90950-01060
91661-60620
93385-16012
93560-54008
96160-00400

(9109- )AE100,101,104,CE100,101,102,108,EE104

Click highlighted areas on diagram

アリ(ム-ン ル-フ) (9705- )

diagram 63185A 63186A 63189A 63189A 63435C 63435C 63436B 63436B 63447A 63448A 63471B 63472 63473 63474 63477 63478 63484A 63485A 63486A 63487A 63488 63489 63491 63492 63493 63494 63495A 63495A 9010906202 9010906202 9011906677 9011906677 9011906677 9011906677 9015240004 9015240004 9015240004 9015240004 9046711094 9046711094 9046711094 9046711094 9165140612 9165140612 9165140612 9165140612 9321016010 9321016010
Part # Description Qty Price
Common parts
90109-06202
90119-06677
90152-40004
90467-11094
91651-40612
93210-16010

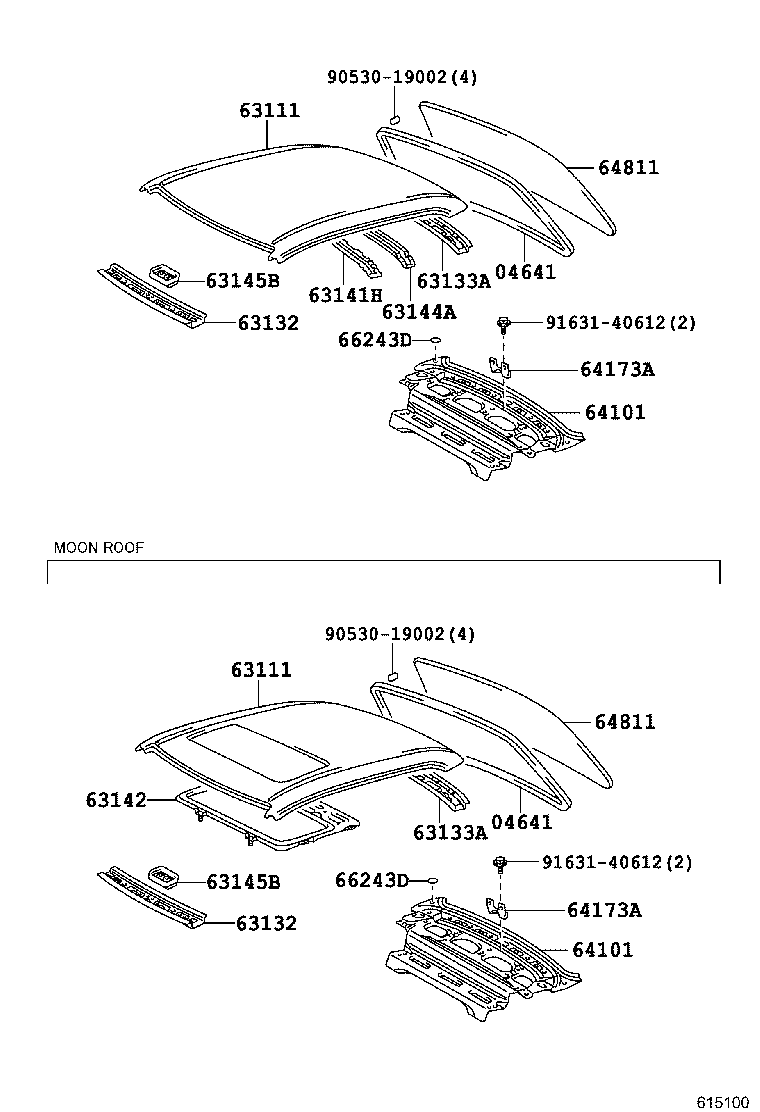

ILLUST NO. 1 OF 2(9106-9505)4DS

Click highlighted areas on diagram

diagram 04641 04641 63111 63111 63132 63132 63133A 63133A 63141H 63142 63144A 63145B 63145B 64101 64101 64173A 64173A 64811 64811 66243D 66243D 9053019002 9053019002 9163140612 9163140612
Part # Description Qty Price
04641 - DAM KIT, BACK WINDOW GLASS
04562-12010

AE10#,CE100,104,EE101..4DS

1
04641 - DAM KIT, BACK WINDOW GLASS
04562-12010

AE10#,CE100,104,EE101..4DS

1
63111 - PANEL, ROOF
63111-12530

AE10#,CE100,104,EE101..4DS

1
63111-12540

AE10#,CE100,104..4DS..(GT,SEG,SEL,XE)

アリ(*MR)

1
63111 - PANEL, ROOF
63111-12530

AE10#,CE100,104,EE101..4DS

1
63111-12540

AE10#,CE100,104..4DS..(GT,SEG,SEL,XE)

アリ(*MR)

1
63132 - PANEL, WINDSHIELD HEADER, INNER
63132-12170

AE10#,CE100,104,EE101..3DS,4DS

1
63132 - PANEL, WINDSHIELD HEADER, INNER
63132-12170

AE10#,CE100,104,EE101..3DS,4DS

1
63133A - FRAME, BACK WINDOW, UPPER
63133-12190

AE10#,CE100,104,EE101..4DS

1
63133A - FRAME, BACK WINDOW, UPPER
63133-12190

AE10#,CE100,104,EE101..4DS

1
63141H - REINFORCEMENT, ROOF PANEL, CENTER
63141-12160

AE10#,CE100,104,EE101..3DS,4DS

1
63142 - REINFORCEMENT, ROOF PANEL, NO.2
63142-12060

AE10#,CE100,104..GT,SEG,SEL,SJ,XE

1
63144A - REINFORCEMENT, ROOF PANEL, NO.4
63144-12020

AE10#,CE100,104,EE101..4DS

1
63145B - REINFORCEMENT, WINDSHIELD HEADER PANEL
63145-12100

AE10#,CE100,104,EE101..3DS,4DS

1
63145B - REINFORCEMENT, WINDSHIELD HEADER PANEL
63145-12100

AE10#,CE100,104,EE101..3DS,4DS

1
64101 - PANEL SUB-ASSY, UPPER BACK
64101-12410

AE10#,CE100,104,EE101..DX,LX,SEG,SEL,XE

1
64101 - PANEL SUB-ASSY, UPPER BACK
64101-12410

AE10#,CE100,104,EE101..DX,LX,SEG,SEL,XE

1
64173A - BRACKET, HIGH MOUNTING STOP LAMP
64173-12050

AE10#,CE100,104,EE101..4DS

1
64173A - BRACKET, HIGH MOUNTING STOP LAMP
64173-12050

AE10#,CE100,104,EE101..4DS

1
64811 - GLASS, BACK WINDOW
64811-1A460

AE10#,CE100,104,EE101..SEG,SEL,XE

*EHTT,厚さ=3.5,ブロンズ,アリ(ダイバシテイ アンテナ)

1
64811-1A450

AE10#,CE100,104,EE101..SEG,SEL,XE

*EHTT,厚さ=3.5,ブロンズ

1
64811-1A420

AE10#,CE100,104,EE101..4DS..(GT,SEG,SEL,XE)

*EHTT,厚さ=3.5,ブルー,アリ(ダイバシテイ アンテナ)

1
64811-1A410

AE10#,CE100,104,EE101..SEG,SEL,XE

*EHTT,厚さ=3.5,ブルー,アリ(アンテナ)

1
64811-1A460

AE10#,CE100,104..SEG,SEL

*EHTT,厚さ=3.5,ブロンズ,アリ(ダイバシテイ アンテナ)

1
64811-1A410

AE10#,CE100,104..SEG,SEL

*EHTT,厚さ=3.5,ブルー,アリ(アンテナ)

1
64811-1A420

AE10#,CE100,104..4DS..(GT,SEG,SEL)

*EHTT,厚さ=3.5,ブルー,アリ(ダイバシテイ アンテナ)

1
64811-1A450

AE10#,CE100,104..SEG,SEL

*EHTT,厚さ=3.5,ブロンズ

1
64811 - GLASS, BACK WINDOW
64811-1A460

AE10#,CE100,104,EE101..SEG,SEL,XE

*EHTT,厚さ=3.5,ブロンズ,アリ(ダイバシテイ アンテナ)

1
64811-1A450

AE10#,CE100,104,EE101..SEG,SEL,XE

*EHTT,厚さ=3.5,ブロンズ

1
64811-1A420

AE10#,CE100,104,EE101..4DS..(GT,SEG,SEL,XE)

*EHTT,厚さ=3.5,ブルー,アリ(ダイバシテイ アンテナ)

1
64811-1A410

AE10#,CE100,104,EE101..SEG,SEL,XE

*EHTT,厚さ=3.5,ブルー,アリ(アンテナ)

1
64811-1A460

AE10#,CE100,104..SEG,SEL

*EHTT,厚さ=3.5,ブロンズ,アリ(ダイバシテイ アンテナ)

1
64811-1A410

AE10#,CE100,104..SEG,SEL

*EHTT,厚さ=3.5,ブルー,アリ(アンテナ)

1
64811-1A420

AE10#,CE100,104..4DS..(GT,SEG,SEL)

*EHTT,厚さ=3.5,ブルー,アリ(ダイバシテイ アンテナ)

1
64811-1A450

AE10#,CE100,104..SEG,SEL

*EHTT,厚さ=3.5,ブロンズ

1
66243D - PROTECTOR, REAR BODY, NO.1
66243-20010

AE10#,CE100,104,EE101..4DS

2
66243D - PROTECTOR, REAR BODY, NO.1
66243-20010

AE10#,CE100,104,EE101..4DS

2
Common parts
90530-19002
91631-40612
