AE101-AEMQK (1991)

Toyota Corolla

Production Jun 1991 - May 1995
Engine 4AFE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9106- )4AFE,5AFE..5F ; (9505- )4AFE..AE109

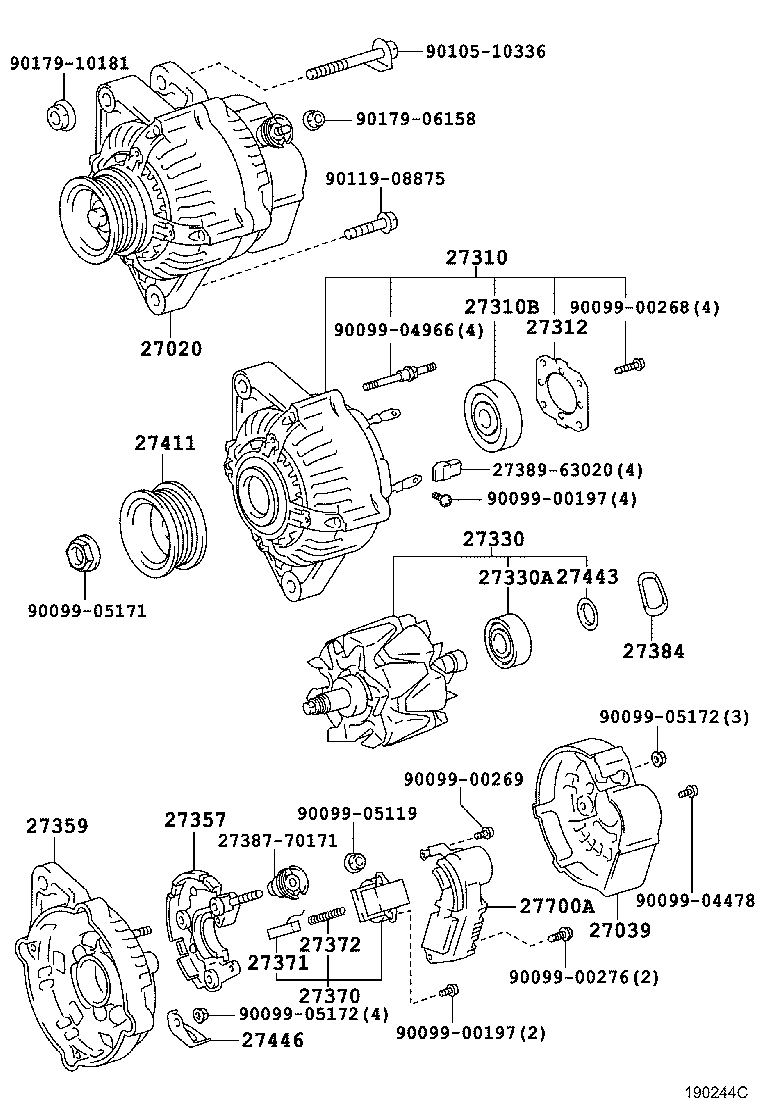

Click highlighted areas on diagram

12V 70A

diagram 27020 27039 27310 27310B 27312 27330 27330A 27357 27359 27370 27371 27372 27384 2738770171 2738963020 27411 27443 27446 27700A 9009900197 9009900197 9009900268 9009900269 9009900276 9009904478 9009904966 9009905119 9009905171 9009905172 9009905172 9010510336 9011908875 9017906158 9017910181
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-15050

4AFE,5AFE..AE10#..5F

12V 70A

1
27060-15080

4AFE,5AFE..AE10#..5F

12V 70A

1
27039 - COVER, ALTERNATOR REAR END
27039-15170

2E,3E..EE106,107,108..3FC;4A#,5AFE,4EFE..AE10#,EE101..MTM

1
27039-73020

2E,3E..EE106,107,108..3FC;4A#,5AFE,4EFE..AE10#,EE101..MTM

1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-15170

4AFE,5AFE..AE10#..5F

1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90099-10178

2E,3E..EE106,107,108..3FC;4A#,5AFE,4EFE..AE10#,EE101..MTM

1
90099-10178

4A#,5AFE..AE10#..5F

1
27312 - PLATE, RETAINER
27312-70200

2E,3E..EE106,107,108..3FC;4A#,5AFE,4EFE..AE10#,EE101..MTM

1
27312-70200

4A#,5AFE..AE10#..5F

1
27330 - ROTOR ASSY, ALTERNATOR
27330-72101

2E,3E..EE106,107,108..3FC;4AFE,5AFE,4EFE..AE10#,EE101..MTM

1
27330A - BEARING(FOR ALTERNATOR ROTOR)
90099-10140

4AFE,5AFE,4EFE..AE10#,EE101;4AGE,2E,3E..AE101,EE106,107,108..ATM

1
90099-10140

2E,3E..EE106,107,108..3FC;4AFE,5AFE,4EFE..AE10#,EE101

1
90099-10140

2E,3E..EE106,107,108..3FC;4AFE,5AFE,2C,4EFE..AE10#,CE100,104,EE101

1
27357 - HOLDER, ALTERNATOR, W/RECTIFIER
27357-63020

2E,3E..EE106,107,108..3FC;4A#,5AFE,4EFE..AE10#,EE101..MTM

1
27359 - FRAME, ALTERNATOR RECTIFIER END
27359-15170

4AFE,5AFE..AE10#..5F

1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-35060

4AFE,5AFE..AE10#..5F

1
27370-70300

4AFE,5AFE..AE10#..5F

1
27371 - BRUSH, ALTERNATOR
27371-70300

2C..CE100..WG..5F;4A#,5AFE,2C,3CE,4EFE,5EFE..AE10#,CE101,102,106,107,108,EE10#..MTM

2
27371-70300

2E,3E..EE106,107,108;4A#,5AFE,4EFE..AE10#,EE101..MTM

2
27372 - SPRING, ALTERNATOR BRUSH
27372-63020

2C..CE100..WG..5F;4A#,5AFE,2C,3CE,4EFE,5EFE..AE10#,CE101,102,106,107,108,EE10#..MTM

2
27372-63020

2E,3E..EE106,107,108;4A#,5AFE,4EFE..AE10#,EE101..MTM

2
27411 - PULLEY, ALTERNATOR
27411-16180

4A#,5AFE..AE10#..MTM

1
27443 - COVER, ALTERNATOR BEARING
27443-63020

4A#,5AFE,2E,3E,4EFE..AE10#,EE10#

1
27443-63020

4A#,5AFE,2C,3CE,4EFE,5EFE..AE10#,CE10#,EE10#

1
27443-63020

4A#,5AFE,2C,2E,3E,4EFE..AE10#,CE100,104,EE10#

1
27446 - CLIP, ALTERNATOR CORD
27446-15170

4AFE,5AFE..AE10#

1
27700A - REGULATOR ASSY, GENERATOR
27700-74030

4A#,5AFE..AE10#

1
27700-74030

4A#,5AFE,4EFE..AE10#,EE101..3FC,4FC,5F

1
27700-46030

4A#,5AFE..AE10#

1
27700-74030

2C..CE106,108..5F;5EFE..EE103,104..3FC;4A#,5AFE,4EFE..AE10#,EE101,102..3FC,4FC,5F

1
Common parts
27387-70171
27389-63020
90099-00197
90099-00268
90099-00269
90099-00276
90099-04478
90099-04966
90099-05119
90099-05171
90099-05172
90105-10336
90119-08875
90179-06158
90179-10181
