HDB51-ZRPQX (1993)

Toyota Coaster

Production Jan 1993 - May 1995
Engine 1HDT
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9301-9907)1HD#,1HZ

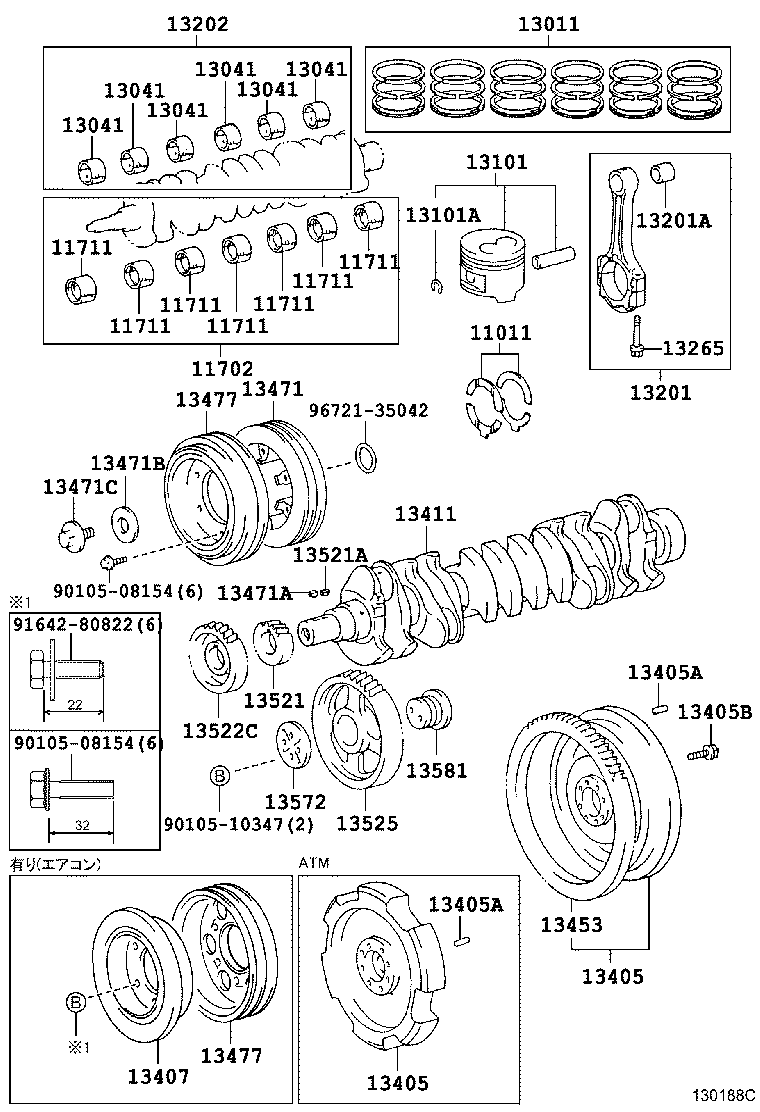

Click highlighted areas on diagram

diagram 11011 11702 11711 11711 11711 11711 11711 11711 11711 13011 13041 13041 13041 13041 13041 13041 13101 13101A 13201 13201A 13202 13265 13405 13405 13405A 13405A 13405B 13407 13411 13453 13471 13471A 13471B 13471C 13477 13477 13521 13521A 13522C 13525 13572 13581 9010508154 9010508154 9010510347 9164280822 9672135042
Part # Description Qty Price
11011 - WASHER SET, CRANKSHAFT THRUST
11011-17010

1HD#,1HZ..HDB5#,HZB4#,5#

STD

 1
11702 - BEARING SET, CRANKSHAFT
11705-17010

1HD#,1HZ..HDB5#,HZB4#,5#

U/S 0.50

 1
11704-17010

1HD#,1HZ..HDB5#,HZB4#,5#

U/S 0.25

 1
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
13011 - RING SET, PISTON
13013-17011

1H#..HDB5#,HZB4#,5#

O/S 0.50

 1
13011-17011

1H#..HDB5#,HZB4#,5#

STD

 1
13013-17020

1H#..HDB5#,HZB4#,5#

O/S 0.50

 1
13011-17020

1H#..HDB5#,HZB4#,5#

STD

 1
13041 - BEARING, CONNECTING ROD
13041-1701002

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701003

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701006

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041-1701004

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701005

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041 - BEARING, CONNECTING ROD
13041-1701002

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701003

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701006

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041-1701004

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701005

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041 - BEARING, CONNECTING ROD
13041-1701002

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701003

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701006

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041-1701004

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701005

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041 - BEARING, CONNECTING ROD
13041-1701002

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701003

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701006

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041-1701004

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701005

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041 - BEARING, CONNECTING ROD
13041-1701002

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701003

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701006

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041-1701004

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701005

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041 - BEARING, CONNECTING ROD
13041-1701002

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701003

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701006

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041-1701004

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701005

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13101 - PISTON SUB-ASSY, W/PIN
13101-1704001

1HDT..HDB5#

STD,MARK 1,修理書参照

 6
13103-17040

1HDT..HDB5#

O/S 0.50

 6
13101-1704003

1HDT..HDB5#

STD,MARK 3,修理書参照

 6
13101-1705001

1HDT..HDB5#

STD,MARK 1,修理書参照

 6
13103-17050

1HDT..HDB5#

O/S 0.50

 6
13101-1705003

1HDT..HDB5#

STD,MARK 3,修理書参照

 6
13101-1705002

1HDT..HDB5#

STD,MARK 2,修理書参照

 6
13101-1704002

1HDT..HDB5#

STD,MARK 2,修理書参照

 6
13101A - RING, HOLE SNAP(FOR PISTON PIN)
90521-36001

1HDT..HDB5#

 2
90521-36001

1HDT..HDB5#

 12
13201 - ROD SUB-ASSY, CONNECTING
13201-17020

1HDT..HDB5#

 6
13201A - BUSH(FOR CONNECTING ROD SMALL END)
90999-73127

1HDT..HDB5#

 6
13202 - BEARING SET, CONNECTING ROD
13205-17010

1H#..HDB5#,HZB4#,5#

U/S 0.50

 1
13204-17010

1H#..HDB5#,HZB4#,5#

U/S 0.25

 1
13265 - BOLT, CONNECTING ROD
13265-17010

1HD#,1HZ..HDB5#,HZB4#,5#

 12
13405 - FLYWHEEL SUB-ASSY
13451-17020

1HD#,1HZ..HDB5#,HZB4#,5#..4FC

 1
13405 - FLYWHEEL SUB-ASSY
13451-17020

1HD#,1HZ..HDB5#,HZB4#,5#..4FC

 1
13405A - PIN, STRAIGHT(FOR FLYWHEEL)
90250-05121

1HD#,1HZ..HDB5#,HZB4#,5#..4FC

長さ=15,外径=5

 1
13405A - PIN, STRAIGHT(FOR FLYWHEEL)
90250-05121

1HD#,1HZ..HDB5#,HZB4#,5#..4FC

長さ=15,外径=5

 1
13407 - DAMPER SUB-ASSY, CRANKSHAFT
13407-17020

1HDT,1HZ..HDB5#,HZB4#,5#

 1
13411 - CRANKSHAFT
13411-17010

1HD#,1HZ..HDB5#,HZB4#,5#

 1
13471 - PULLEY, CRANKSHAFT
13408-17010

1HDT,1HZ..HDB5#,HZB4#,5#

 1
13471A - KEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
95161-30516

1HD#,1HZ..HDB5#,HZB4#,5#

 1
13471B - WASHER, PLATE(FOR CRANKSHAFT PULLEY SET)
90201-27001

1HD#,1HZ..HDB5#,HZB4#,5#

 1
13471C - BOLT(FOR CRANKSHAFT PULLEY SET)
90105-24001

1HD#,1HZ..HDB5#,HZB4#,5#

 1
13477 - PULLEY, CRANKSHAFT, NO.2
88451-36100

1HDT,1HZ..HDB5#,HZB4#,5#

ｱﾘ(ｴｱｺﾝ)

 1
13477 - PULLEY, CRANKSHAFT, NO.2
88451-36100

1HDT,1HZ..HDB5#,HZB4#,5#

ｱﾘ(ｴｱｺﾝ)

 1
13521 - GEAR OR SPROCKET, CRANKSHAFT TIMING
13521-17010

1HDT,1HZ..HDB5#,HZB4#,5#

 1
13521A - KEY(FOR CRANKSHAFT TIMING GEAR)
95161-30516

1HD#,1HZ..HDB5#,HZB4#,5#

 1
13522C - GEAR, PUMP DRIVE SHAFT
13522-17010

1HD#,1HZ..HDB5#,HZB4#,5#

 1
13525 - GEAR, IDLE, NO.1
13525-17010

1HDT,1HZ..HDB5#,HZB4#,5#

 1
13572 - PLATE, IDLE GEAR THRUST
13572-17010

1H#..HDB5#,HZB4#,5#

 1
13581 - SHAFT, IDLE GEAR, NO.1
13581-17010

1H#..HDB5#,HZB4#,5#

 1
Common parts
90105-08154
90105-10347
91642-80822
96721-35042
