HDB50-ZRFEZ (1999)

Toyota Coaster

Production Jul 1999 - Aug 2004
Engine 1HDFTE
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9907-0408)1H#

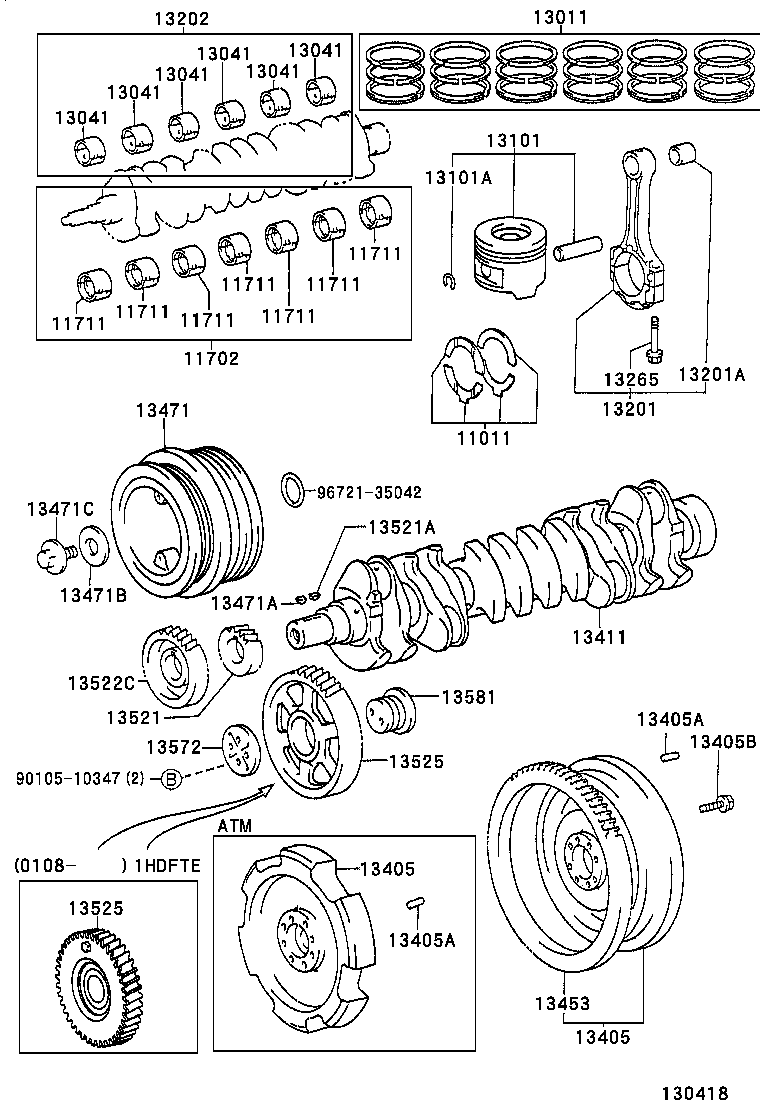

Click highlighted areas on diagram

diagram 11011 11702 11711 11711 11711 11711 11711 11711 11711 13011 13041 13041 13041 13041 13041 13041 13101 13101A 13201 13201A 13202 13265 13405 13405 13405A 13405A 13405B 13411 13453 13471 13471A 13471B 13471C 13521 13521A 13522C 13525 13525 13572 13581 9010510347 9672135042
Part # Description Qty Price
11011 - WASHER SET, CRANKSHAFT THRUST
11011-17010

1H#..HDB5#,HZB4#,5#

STD

 1
11011-17010

1HD#,1HZ..HDB5#,HZB4#,5#

STD

 1
11702 - BEARING SET, CRANKSHAFT
11705-17010

1HD#,1HZ..HDB5#,HZB4#,5#

U/S 0.50

 1
11704-17010

1HD#,1HZ..HDB5#,HZB4#,5#

U/S 0.25

 1
11705-17011

1H#..HDB5#,HZB4#,5#

U/S 0.50

 1
11704-17011

1H#..HDB5#,HZB4#,5#

U/S 0.25

 1
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701106

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701104

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701107

1H#..HDB5#,HZB4#,5#

MARK 7,修理書参照

 7
11701-1701105

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701102

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701103

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701106

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701104

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701107

1H#..HDB5#,HZB4#,5#

MARK 7,修理書参照

 7
11701-1701105

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701102

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701103

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701106

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701104

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701107

1H#..HDB5#,HZB4#,5#

MARK 7,修理書参照

 7
11701-1701105

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701102

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701103

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701106

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701104

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701107

1H#..HDB5#,HZB4#,5#

MARK 7,修理書参照

 7
11701-1701105

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701102

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701103

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701106

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701104

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701107

1H#..HDB5#,HZB4#,5#

MARK 7,修理書参照

 7
11701-1701105

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701102

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701103

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701106

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701104

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701107

1H#..HDB5#,HZB4#,5#

MARK 7,修理書参照

 7
11701-1701105

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701102

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701103

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11711 - BEARING, CRANKSHAFT
11701-1701002

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701004

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701005

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701003

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
11701-1701006

1HD#,1HZ..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701106

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 7
11701-1701104

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 7
11701-1701107

1H#..HDB5#,HZB4#,5#

MARK 7,修理書参照

 7
11701-1701105

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 7
11701-1701102

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 7
11701-1701103

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 7
13011 - RING SET, PISTON
13013-17011

1H#..HDB5#,HZB4#,5#

O/S 0.50

 1
13011-17011

1H#..HDB5#,HZB4#,5#

STD

 1
13013-17040

1HDFTE..HDB5#

O/S 0.50

 1
13011-17040

1HDFTE..HDB5#

STD

 1
13041 - BEARING, CONNECTING ROD
13041-1701002

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701003

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701006

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041-1701004

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701005

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041-1701102

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701104

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701103

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701105

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041-1701106

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041 - BEARING, CONNECTING ROD
13041-1701002

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701003

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701006

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041-1701004

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701005

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041-1701102

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701104

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701103

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701105

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041-1701106

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041 - BEARING, CONNECTING ROD
13041-1701002

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701003

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701006

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041-1701004

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701005

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041-1701102

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701104

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701103

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701105

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041-1701106

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041 - BEARING, CONNECTING ROD
13041-1701002

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701003

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701006

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041-1701004

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701005

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041-1701102

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701104

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701103

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701105

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041-1701106

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041 - BEARING, CONNECTING ROD
13041-1701002

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701003

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701006

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041-1701004

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701005

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041-1701102

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701104

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701103

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701105

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041-1701106

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041 - BEARING, CONNECTING ROD
13041-1701002

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701003

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701006

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13041-1701004

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701005

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041-1701102

1H#..HDB5#,HZB4#,5#

MARK 2,修理書参照

 6
13041-1701104

1H#..HDB5#,HZB4#,5#

MARK 4,修理書参照

 6
13041-1701103

1H#..HDB5#,HZB4#,5#

MARK 3,修理書参照

 6
13041-1701105

1H#..HDB5#,HZB4#,5#

MARK 5,修理書参照

 6
13041-1701106

1H#..HDB5#,HZB4#,5#

MARK 6,修理書参照

 6
13101 - PISTON SUB-ASSY, W/PIN
13103-17110

1HDFTE..HDB5#

O/S 0.50

 6
13101-1711002

1HDFTE..HDB5#

STD,MARK 2,修理書参照

 6
13101-1711003

1HDFTE..HDB5#

STD,MARK 3,修理書参照

 6
13101-1711001

1HDFTE..HDB5#

STD,MARK 1,修理書参照

 6
13101A - RING, HOLE SNAP(FOR PISTON PIN)
90521-36001

1HDFTE..HDB5#

 12
13201 - ROD SUB-ASSY, CONNECTING
13201-17022

1HDFTE..HDB5#

 6
13201A - BUSH(FOR CONNECTING ROD SMALL END)
90999-73137

1HDFTE..HDB5#

 6
13202 - BEARING SET, CONNECTING ROD
13205-17010

1H#..HDB5#,HZB4#,5#

U/S 0.50

 1
13204-17010

1H#..HDB5#,HZB4#,5#

U/S 0.25

 1
13204-17011

1HDFTE..HDB5#

U/S 0.25

 1
13265 - BOLT, CONNECTING ROD
13265-17010

1HD#,1HZ..HDB5#,HZB4#,5#

 12
13265-17010

1H#..HDB5#,HZB4#,5#

 12
13405 - FLYWHEEL SUB-ASSY
13405-17020

1HDFTE..HDB5#..6F

 1
13405 - FLYWHEEL SUB-ASSY
13405-17020

1HDFTE..HDB5#..6F

 1
13405A - PIN, STRAIGHT(FOR FLYWHEEL)
90250-10192

1HDFTE..HDB5#..6F

長さ=22,外径=10

 2
13405A - PIN, STRAIGHT(FOR FLYWHEEL)
90250-10192

1HDFTE..HDB5#..6F

長さ=22,外径=10

 2
13405B - BOLT, FLYWHEEL SETTING
90105-12169

1HD#,1HZ..HDB5#,HZB4#,5#..MTM

 8
90105-12169

1H#..HDB5#,HZB4#,5#..MTM

 8
13411 - CRANKSHAFT
13411-17010

1HD#,1HZ..HDB5#,HZB4#,5#

 1
13411-17011

1H#..HDB5#,HZB4#,5#

 1
13411-17012

1H#..HDB5#,HZB4#,5#

 1
13453 - GEAR, FLYWHEEL RING
13453-17010

1H#..HDB5#,HZB4#,5#..MTM

 1
13453-17010

1HD#,1HZ..HDB5#,HZB4#,5#..MTM

 1
13471 - PULLEY, CRANKSHAFT
13408-17040

1H#..HDB5#,HZB4#,5#

 1
13471A - KEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
95161-30516

1HD#,1HZ..HDB5#,HZB4#,5#

 1
95161-30516

1H#..HDB5#,HZB4#,5#

 1
13471B - WASHER, PLATE(FOR CRANKSHAFT PULLEY SET)
90201-27001

1HD#,1HZ..HDB5#,HZB4#,5#

 1
90201-27001

1H#..HDB5#,HZB4#,5#

 1
13471C - BOLT(FOR CRANKSHAFT PULLEY SET)
90105-24001

1HD#,1HZ..HDB5#,HZB4#,5#

 1
90105-24001

1H#..HDB5#,HZB4#,5#

 1
13521 - GEAR OR SPROCKET, CRANKSHAFT TIMING
13521-17030

1HDFTE..HDB5#

 1
13521-17040

1HDFTE..HDB5#

 1
13521A - KEY(FOR CRANKSHAFT TIMING GEAR)
95161-30516

1H#..HDB5#,HZB4#,5#

 1
95161-30516

1HD#,1HZ..HDB5#,HZB4#,5#

 1
13522C - GEAR, PUMP DRIVE SHAFT
13522-17010

1HD#,1HZ..HDB5#,HZB4#,5#

 1
13522-17010

1HDFTE..HDB5#

 1
13522-17030

1HDFTE..HDB5#

 1
13525 - GEAR, IDLE, NO.1
13525-17030

1HDFTE..HDB5#

 1
13520-17010

1HDFTE..HDB5#

 1
13525 - GEAR, IDLE, NO.1
13525-17030

1HDFTE..HDB5#

 1
13520-17010

1HDFTE..HDB5#

 1
13572 - PLATE, IDLE GEAR THRUST
13572-17010

1H#..HDB5#,HZB4#,5#

 1
13572-17021

1HDFTE..HDB5#

 1
13572-17030

1HDFTE..HDB5#

 1
13581 - SHAFT, IDLE GEAR, NO.1
13581-17010

1H#..HDB5#,HZB4#,5#

 1
13581-17012

1H#..HDB5#,HZB4#,5#

 1
13581-17011

1H#..HDB5#,HZB4#,5#

 1
Common parts
90105-10347
96721-35042
