ST202-BLPZF (1995)

Toyota Celica

Production Aug 1995 - Aug 1999
Engine 3SGE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

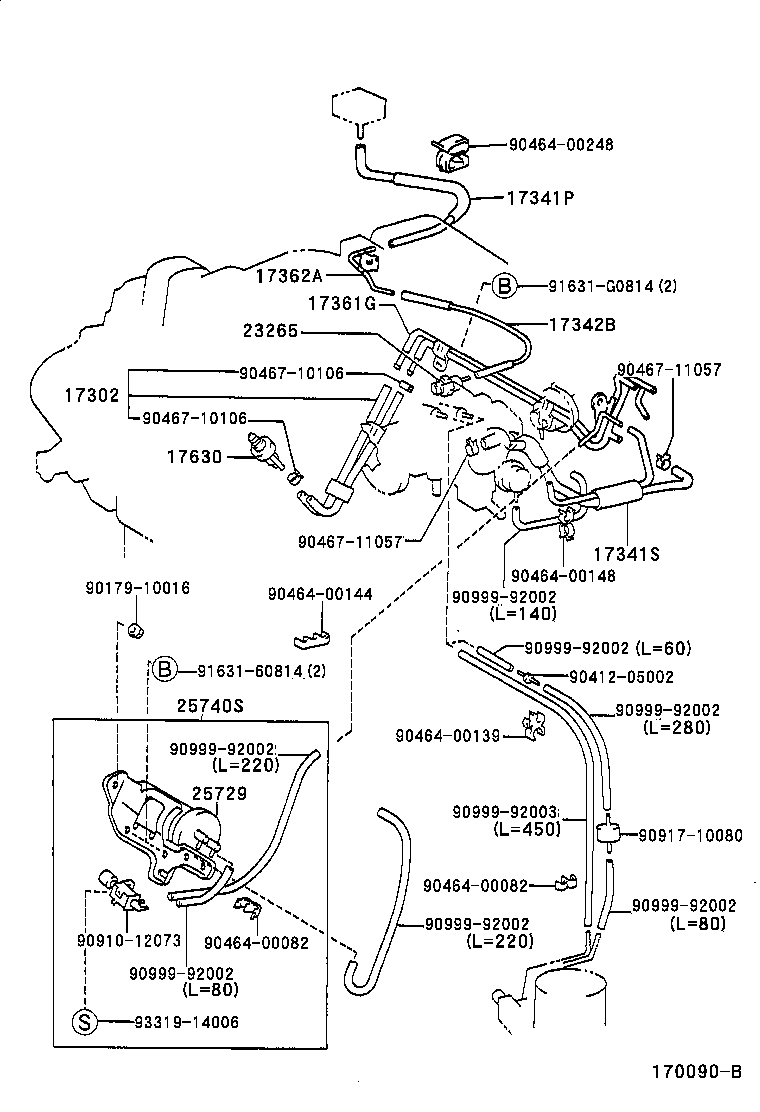

(9606-9712)3SGE

Click highlighted areas on diagram

diagram 17302 17341P 17341S 17342B 17361G 17362A 17630 23265 25729 25740S 9017910016 9041205002 9046400082 9046400082 9046400139 9046400144 9046400148 9046400248 9046710106 9046710106 9046711057 9046711057 9091012073 9091710080 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992003 9163160814 91631G0814 9331914006
Part # Description Qty Price
17302 - HOSE SUB-ASSY, AIR
17302-74100

3SGE..ST202

1
17341P - HOSE, AIR
17341-74830

3SGE..ST202

1
17341S - HOSE, AIR
17341-88460

3SGE..ST202

1
17342B - HOSE, NO.2(FOR IDLE-UP)
17342-88460

3SGE..ST202

1
17361G - TUBE, AIR(FOR IDLE-UP)
17361-88460

3SGE..ST202

1
17361-88465

3SGE..ST202

1
17362A - TUBE, AIR, NO.2
17362-88460

3SGE..ST202

1
17630 - VALVE ASSY, AIR CONTROL
17630-70020

3SFE,3SG#..ST20#

1
23265 - FILTER, GAS, NO.1
90917-11031

3SG#..ST202,205

トヨタ マーク

1
90917-11037

3SGE..ST202

マーク無し

1
90917-11037

3SFE,3SGE..ST202,203

1
25729 - TANK, VACUUM SURGE W/BRACKET
25729-88460

3SGE..ST202

1
25729-88460

3SGE..ST202..LB

1
25740S - VALVE ASSY, AIR CONTROL(FOR IDLE SPEED CONTROL)
25740-88466

3SGE..ST202

1
25740-88460

3SGE..ST202

1
25740-88466

3SGE..ST202..LB

1
Common parts
90179-10016
90412-05002
90464-00082
90464-00139
90464-00144
90464-00148
90464-00248
90467-10106
90467-11057
90910-12073
90917-10080
90999-92002
90999-92003
91631-60814
91631-G0814
93319-14006

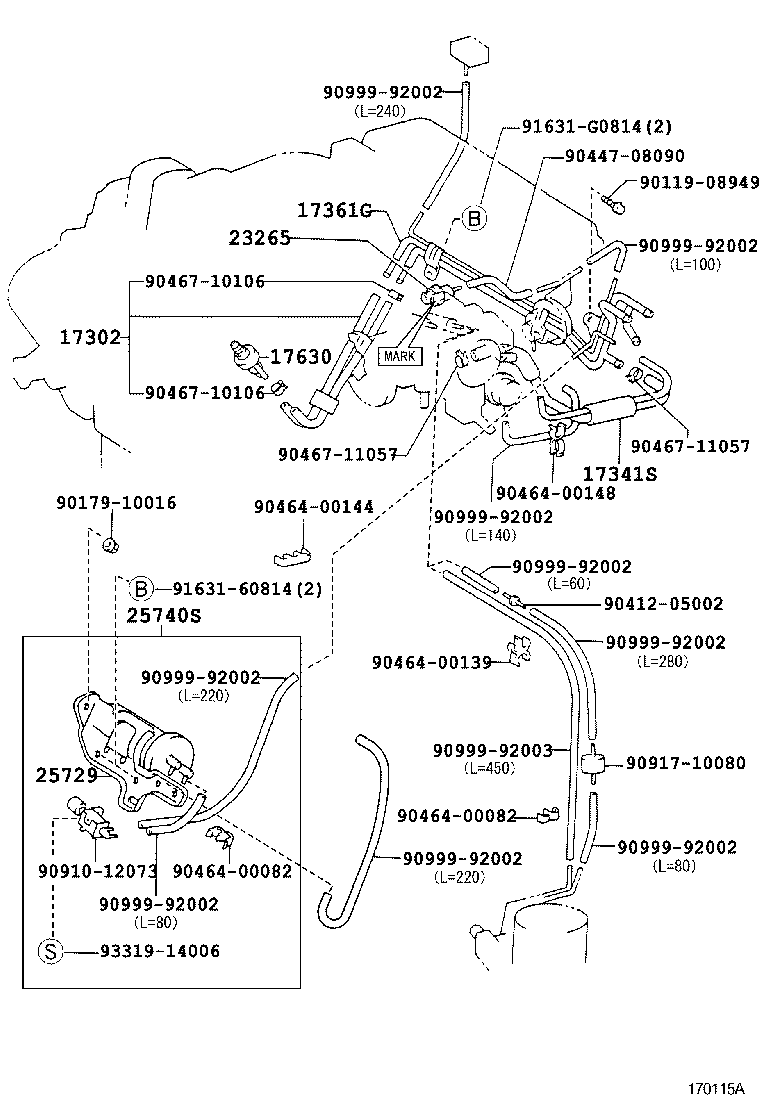

(9508-9512)3SGE ; (9512-9606)3SGE..LB

Click highlighted areas on diagram

diagram 17302 17341S 17361G 17630 23265 25729 25740S 9011908949 9017910016 9041205002 9044708090 9046400082 9046400082 9046400139 9046400144 9046400148 9046710106 9046710106 9046711057 9046711057 9091012073 9091710080 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992003 9163160814 91631G0814 9331914006
Part # Description Qty Price
17302 - HOSE SUB-ASSY, AIR
17302-74100

3SGE..ST202

1
17341S - HOSE, AIR
17341-88460

3SGE..ST202

1
17361G - TUBE, AIR(FOR IDLE-UP)
17361-88460

3SGE..ST202

1
17361-88465

3SGE..ST202

1
17630 - VALVE ASSY, AIR CONTROL
17630-70020

3SFE,3SG#..ST20#

1
23265 - FILTER, GAS, NO.1
90917-11031

3SG#..ST202,205

トヨタ マーク

1
90917-11037

3SGE..ST202

マーク無し

1
90917-11037

3SFE,3SGE..ST202,203

1
25729 - TANK, VACUUM SURGE W/BRACKET
25729-88460

3SGE..ST202

1
25729-88460

3SGE..ST202..LB

1
25740S - VALVE ASSY, AIR CONTROL(FOR IDLE SPEED CONTROL)
25740-88466

3SGE..ST202

1
25740-88460

3SGE..ST202

1
25740-88466

3SGE..ST202..LB

1
Common parts
90119-08949
90179-10016
90412-05002
90447-08090
90464-00082
90464-00139
90464-00144
90464-00148
90467-10106
90467-11057
90910-12073
90917-10080
90999-92002
90999-92003
91631-60814
91631-G0814
93319-14006

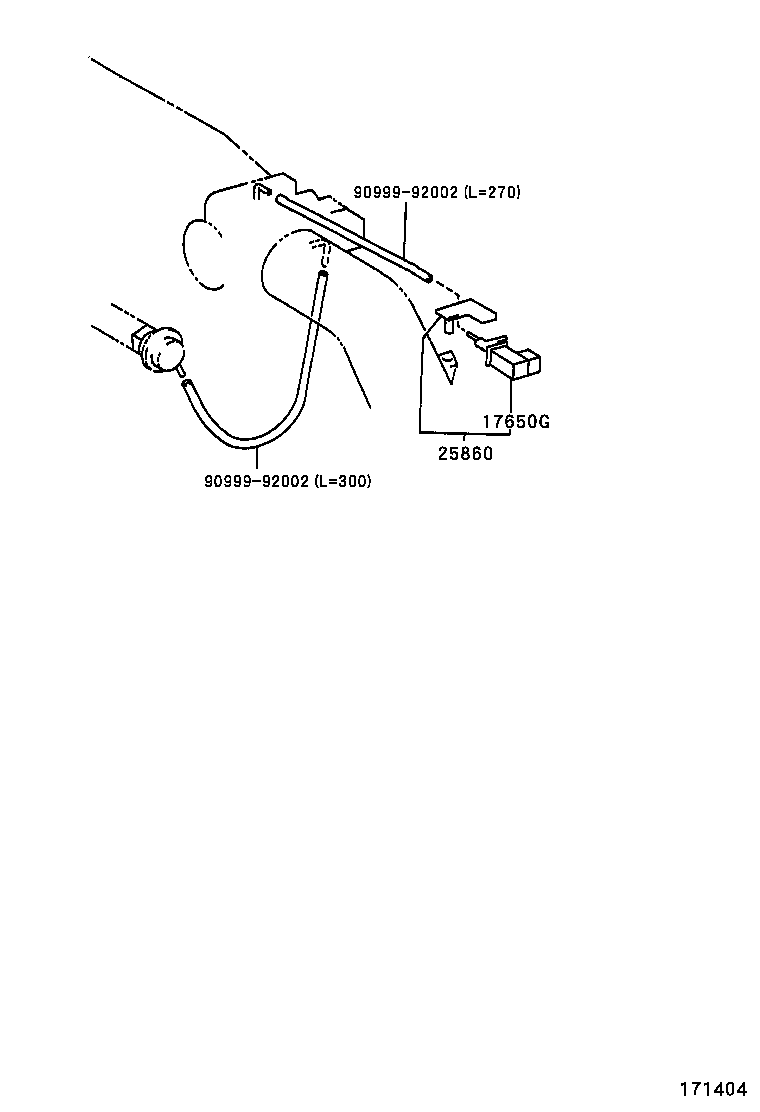

(9712- )3SGE

Click highlighted areas on diagram

diagram 17650G 25860 9099992002 9099992002
Part # Description Qty Price
17650G - VALVE, DUTY VACUUM SWITCHING
90910-12170

3SFE,3SGE..ST202

1
25860 - VALVE ASSY, VACUUM SWITCHING, NO.1
25860-16200

3SFE,3SGE..ST202

1
25860-74020

3SGE..ST202

1
Common parts
90999-92002
