GA61-BLMQF (1982)

Toyota Celica

Production Aug 1982 - Dec 1985
Engine 1GGEU
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

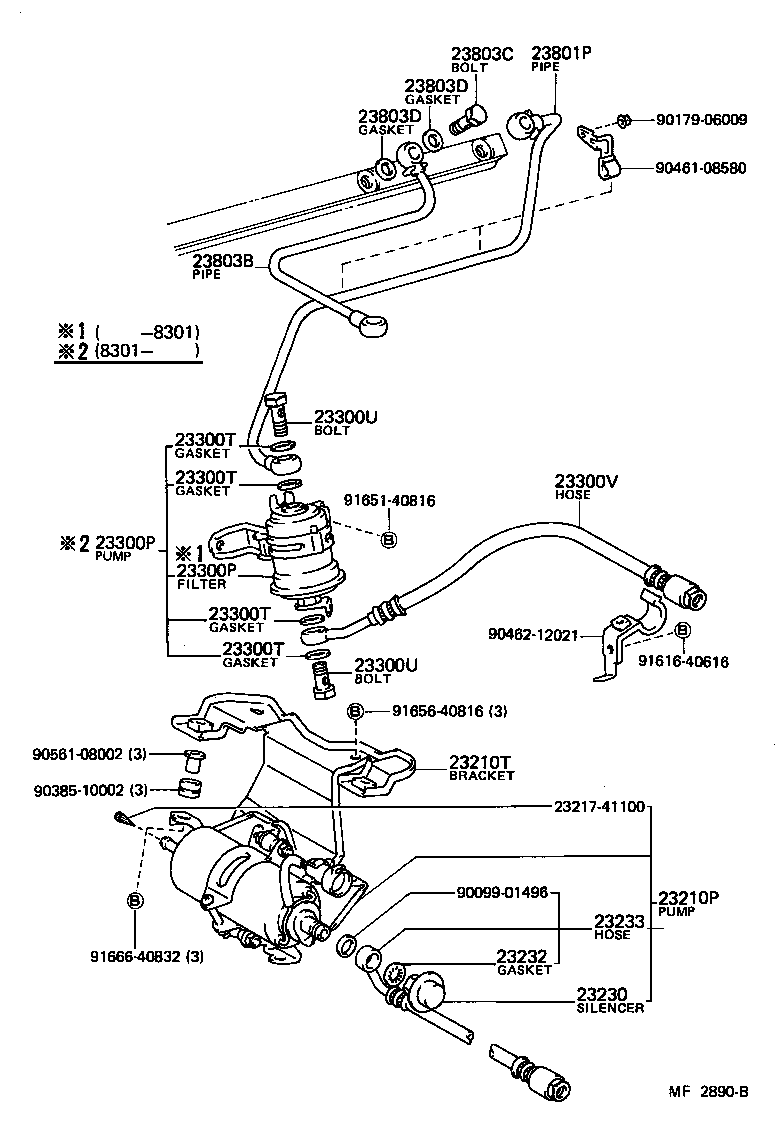

ILLUST NO. 2 OF 3(8208-8308)1GGEU

Click highlighted areas on diagram

diagram 23210P 23210T 2321741100 23230 23232 23233 23300P 23300P 23300T 23300T 23300T 23300T 23300U 23300U 23300V 23801P 23803B 23803C 23803D 23803D 9009901496 9017906009 9038510002 9046108580 9046212021 9056108002 9161640616 9165140816 9165640816 9166640832
Part # Description Qty Price
23210T - BRACKET, FUEL PUMP
23265-70010

1G#..GA61

1
23230 - SILENCER ASSY
23230-74020

1G#..GA61

1
23230-26080

1G#..GA61

1
23233 - HOSE, FUEL PUMP
90999-99128

1G#..GA61

1
90923-01288

1G#..GA61

BRACKET TO FUEL PIPE

1
23239-16010

1G#..GA61

PUMP TO BRACKET

1
23300P - FILTER, FUEL(FOR EFI)
23300-79035

1GGEU..GA61

1
23300-70030

1GGEU..GA61

1
23300P - FILTER, FUEL(FOR EFI)
23300-79035

1GGEU..GA61

1
23300-70030

1GGEU..GA61

1
23300T - GASKET(FOR FUEL FILTER)
90430-12005

1G#..GA61

4
23300T - GASKET(FOR FUEL FILTER)
90430-12005

1G#..GA61

4
23300T - GASKET(FOR FUEL FILTER)
90430-12005

1G#..GA61

4
23300T - GASKET(FOR FUEL FILTER)
90430-12005

1G#..GA61

4
23300U - BOLT, UNION(FOR FUEL FILTER)
90401-12097

1G#..GA61

2
23300U - BOLT, UNION(FOR FUEL FILTER)
90401-12097

1G#..GA61

2
23300V - HOSE, FUEL(FOR FUEL INLET)
90923-01247

1G#..GA61

1
23801P - PIPE SUB-ASSY, FUEL, NO.1
23801-88301

1GGEU..GA61

1
23801-88300

1GGEU..GA61

1
23801-88302

1GGEU..GA61

1
23803B - PIPE SUB-ASSY, FUEL, NO.3
23803-88300

1GGEU..GA61

1
Common parts
23217-41100
90099-01496
90179-06009
90385-10002
90461-08580
90462-12021
90561-08002
91616-40616
91651-40816
91656-40816
91666-40832

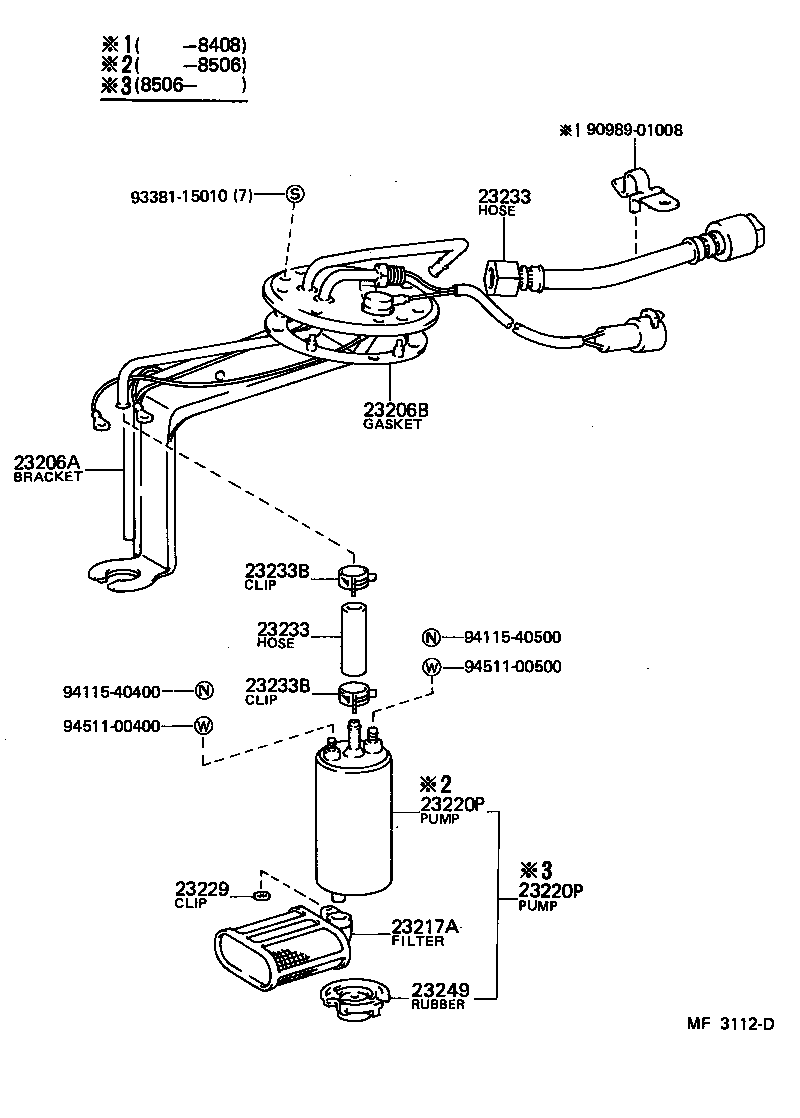

ILLUST NO. 3 OF 3(8308- )1G#

Click highlighted areas on diagram

diagram 23206A 23206B 23217A 23220P 23220P 23229 23233 23233 23233B 23233B 23249 9098901008 9338115010 9411540400 9411540500 9451100400 9451100500
Part # Description Qty Price
23206A - BRACKET, FUEL PUMP
23206-70060

1G#..GA61

DENSO

1
23206-70060

1G#..GA61

DENSO

1
23206-70060

1G#..GA61

DENSO

1
23206-70060

1G#..GA61

DENSO

1
23206-70070

1G#..GA61

1
23206-70070

1G#..GA61

1
23206-70070

1G#..GA61

1
23206-70070

1G#..GA61

1
23206-70070

1G#..GA61

AISAN

1
23206-70070

1G#..GA61

AISAN

1
23206-70070

1G#..GA61

AISAN

1
23206-70070

1G#..GA61

AISAN

1
23206B - GASKET, FUEL PUMP BRACKET
77169-14010

1G#..GA61

1
77169-14010

1G#..GA61

1
77169-14010

1G#..GA61

1
77169-14010

1G#..GA61

1
23217A - FILTER, FUEL PUMP
23217-16030

1G#..GA61

DENSO

1
23217-16030

1G#..GA61

DENSO

1
23217-16030

1G#..GA61

DENSO

1
23217-16030

1G#..GA61

DENSO

1
23217-16043

1G#..GA61

AISAN

1
23217-16043

1G#..GA61

AISAN

1
23217-16043

1G#..GA61

AISAN

1
23217-16043

1G#..GA61

AISAN

1
23217-16042

1G#..GA61

AISAN

1
23217-16042

1G#..GA61

AISAN

1
23217-16042

1G#..GA61

AISAN

1
23217-16042

1G#..GA61

AISAN

1
23220P - PUMP ASSY, FUEL
23220-16070

1G#..GA61

DENSO

1
23220-16070

1G#..GA61

DENSO

1
23220-16070

1G#..GA61

DENSO

1
23220-16070

1G#..GA61

DENSO

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16081

1G#..GA61

AISAN

1
23220-16081

1G#..GA61

AISAN

1
23220-16081

1G#..GA61

AISAN

1
23220-16081

1G#..GA61

AISAN

1
23220-16082

1G#..GA61

AISAN

1
23220-16082

1G#..GA61

AISAN

1
23220-16082

1G#..GA61

AISAN

1
23220-16082

1G#..GA61

AISAN

1
23220-19015

1G#..GA61

DENSO

1
23220-19015

1G#..GA61

DENSO

1
23220-19015

1G#..GA61

DENSO

1
23220-19015

1G#..GA61

DENSO

1
23220P - PUMP ASSY, FUEL
23220-16070

1G#..GA61

DENSO

1
23220-16070

1G#..GA61

DENSO

1
23220-16070

1G#..GA61

DENSO

1
23220-16070

1G#..GA61

DENSO

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16080

1G#..GA61

AISAN

1
23220-16081

1G#..GA61

AISAN

1
23220-16081

1G#..GA61

AISAN

1
23220-16081

1G#..GA61

AISAN

1
23220-16081

1G#..GA61

AISAN

1
23220-16082

1G#..GA61

AISAN

1
23220-16082

1G#..GA61

AISAN

1
23220-16082

1G#..GA61

AISAN

1
23220-16082

1G#..GA61

AISAN

1
23220-19015

1G#..GA61

DENSO

1
23220-19015

1G#..GA61

DENSO

1
23220-19015

1G#..GA61

DENSO

1
23220-19015

1G#..GA61

DENSO

1
23229 - CLIP(FOR FUEL PUMP FILTER)
23229-16010

1G#..GA61

DENSO

1
23229-16010

1G#..GA61

DENSO

1
23229-16010

1G#..GA61

DENSO

1
23229-16010

1G#..GA61

DENSO

1
23229-16020

1G#..GA61

AISAN

1
23229-16020

1G#..GA61

AISAN

1
23229-16020

1G#..GA61

AISAN

1
23229-16020

1G#..GA61

AISAN

1
23229-16010

1G#..GA61

1
23229-16010

1G#..GA61

1
23229-16010

1G#..GA61

1
23229-16010

1G#..GA61

1
23233 - HOSE, FUEL PUMP
90999-99128

1G#..GA61

1
90999-99128

1G#..GA61

1
90999-99128

1G#..GA61

1
90999-99128

1G#..GA61

1
90923-01288

1G#..GA61

BRACKET TO FUEL PIPE

1
90923-01288

1G#..GA61

BRACKET TO FUEL PIPE

1
90923-01288

1G#..GA61

BRACKET TO FUEL PIPE

1
90923-01288

1G#..GA61

BRACKET TO FUEL PIPE

1
23239-16010

1G#..GA61

PUMP TO BRACKET

1
23239-16010

1G#..GA61

PUMP TO BRACKET

1
23239-16010

1G#..GA61

PUMP TO BRACKET

1
23239-16010

1G#..GA61

PUMP TO BRACKET

1
23233 - HOSE, FUEL PUMP
90999-99128

1G#..GA61

1
90999-99128

1G#..GA61

1
90999-99128

1G#..GA61

1
90999-99128

1G#..GA61

1
90923-01288

1G#..GA61

BRACKET TO FUEL PIPE

1
90923-01288

1G#..GA61

BRACKET TO FUEL PIPE

1
90923-01288

1G#..GA61

BRACKET TO FUEL PIPE

1
90923-01288

1G#..GA61

BRACKET TO FUEL PIPE

1
23239-16010

1G#..GA61

PUMP TO BRACKET

1
23239-16010

1G#..GA61

PUMP TO BRACKET

1
23239-16010

1G#..GA61

PUMP TO BRACKET

1
23239-16010

1G#..GA61

PUMP TO BRACKET

1
23233B - CLIP(FOR FUEL PUMP HOSE)
90467-13001

1G#..GA61

2
90467-13001

1G#..GA61

2
90467-13001

1G#..GA61

2
90467-13001

1G#..GA61

2
23233B - CLIP(FOR FUEL PUMP HOSE)
90467-13001

1G#..GA61

2
90467-13001

1G#..GA61

2
90467-13001

1G#..GA61

2
90467-13001

1G#..GA61

2
23249 - RUBBER, CUSHION(FOR FUEL PUMP)
23249-16010

1G#..GA61

1
23249-16010

1G#..GA61

1
23249-16010

1G#..GA61

1
23249-16010

1G#..GA61

1
23249-43080

1G#..GA61

1
23249-43080

1G#..GA61

1
23249-43080

1G#..GA61

1
23249-43080

1G#..GA61

1
Common parts
90989-01008
93381-15010
94115-40400
94115-40500
94511-00400
94511-00500

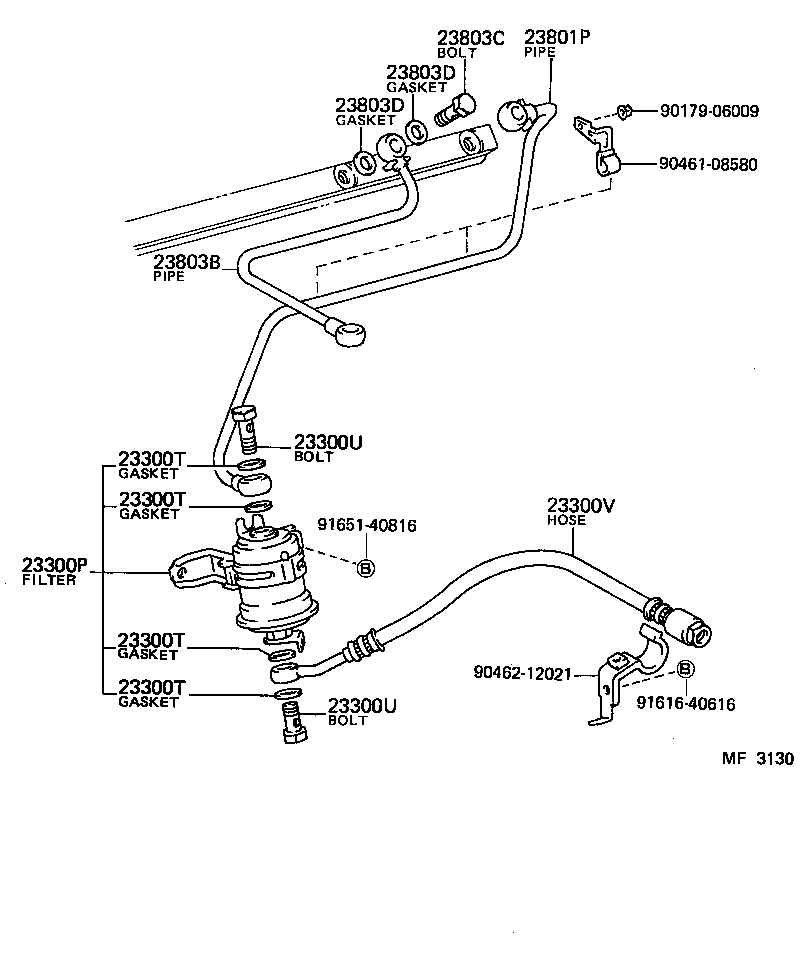

ILLUST NO. 2 OF 3(8308- )1GGEU

Click highlighted areas on diagram

diagram 23300P 23300T 23300T 23300T 23300T 23300U 23300U 23300V 23801P 23803B 23803C 23803D 23803D 9017906009 9046108580 9046212021 9161640616 9165140816
Part # Description Qty Price
23300P - FILTER, FUEL(FOR EFI)
23300-79035

1GGEU..GA61

1
23300-70030

1GGEU..GA61

1
23300T - GASKET(FOR FUEL FILTER)
90430-12005

1G#..GA61

4
23300T - GASKET(FOR FUEL FILTER)
90430-12005

1G#..GA61

4
23300T - GASKET(FOR FUEL FILTER)
90430-12005

1G#..GA61

4
23300T - GASKET(FOR FUEL FILTER)
90430-12005

1G#..GA61

4
23300U - BOLT, UNION(FOR FUEL FILTER)
90401-12097

1G#..GA61

2
23300U - BOLT, UNION(FOR FUEL FILTER)
90401-12097

1G#..GA61

2
23300V - HOSE, FUEL(FOR FUEL INLET)
90923-01247

1G#..GA61

1
23801P - PIPE SUB-ASSY, FUEL, NO.1
23801-88301

1GGEU..GA61

1
23801-88300

1GGEU..GA61

1
23801-88302

1GGEU..GA61

1
23803B - PIPE SUB-ASSY, FUEL, NO.3
23803-88300

1GGEU..GA61

1
Common parts
90179-06009
90461-08580
90462-12021
91616-40616
91651-40816

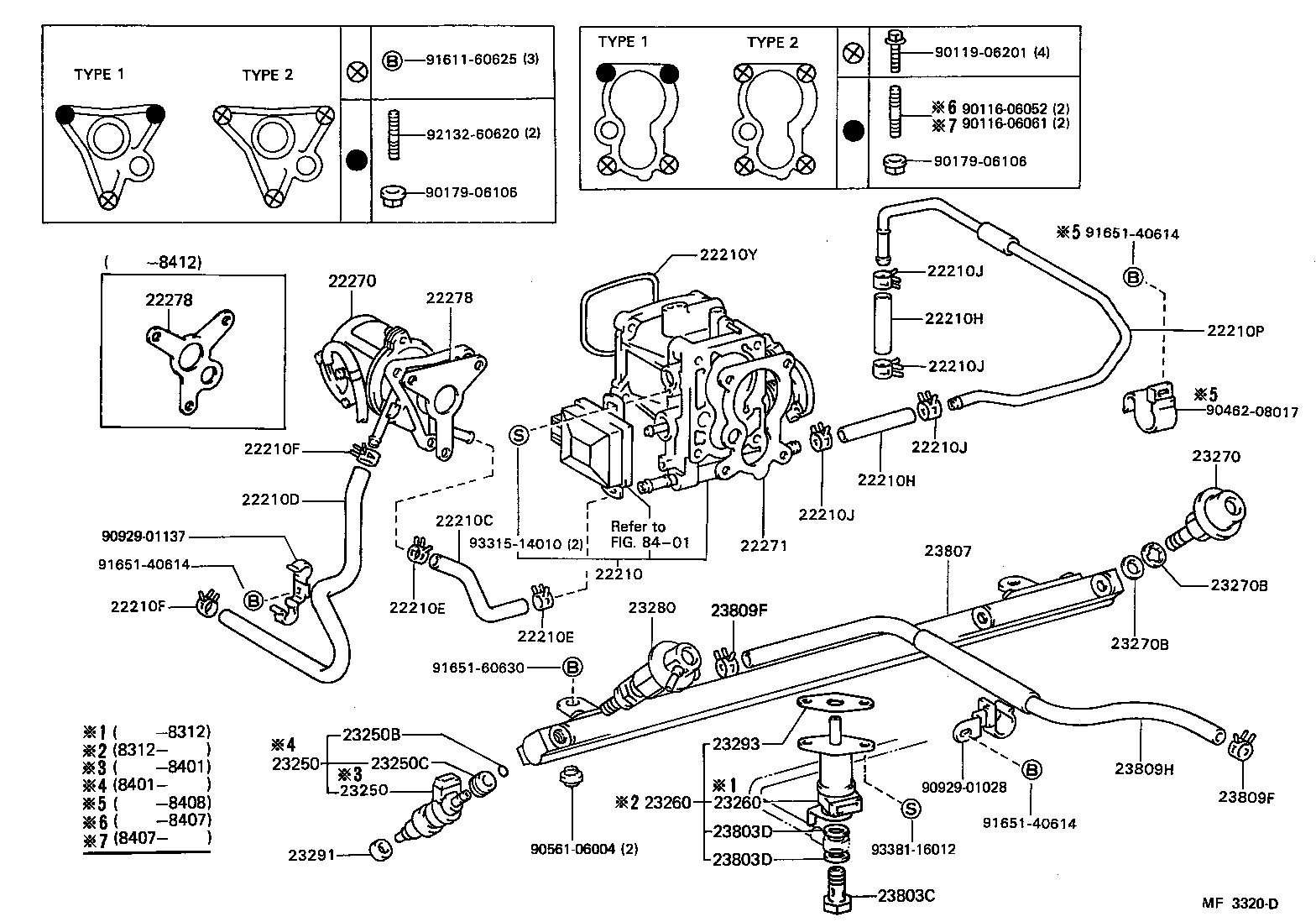

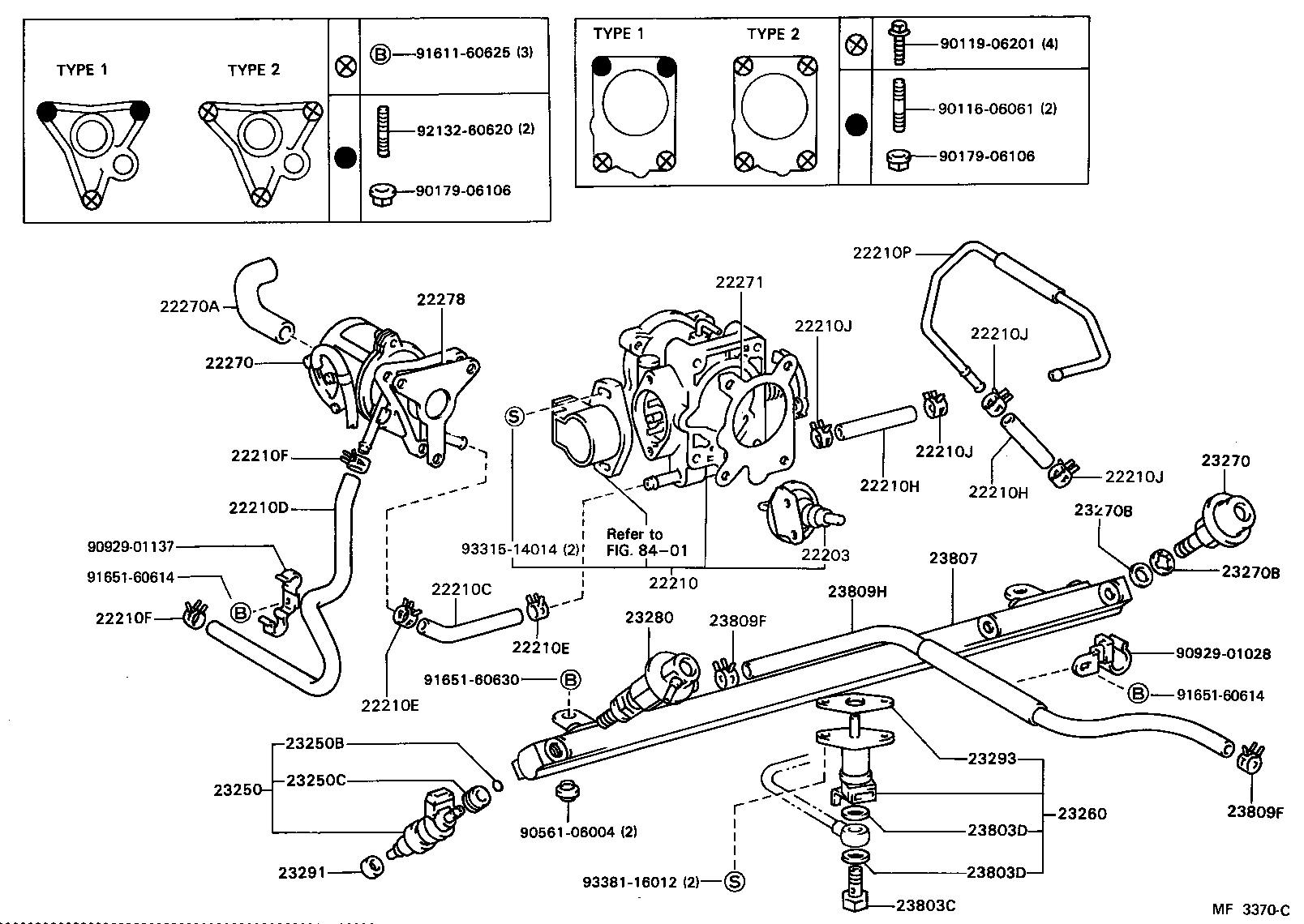

ILLUST NO. 1 OF 3(8208-8501)1GGEU

Click highlighted areas on diagram

diagram 22210 22210C 22210D 22210E 22210E 22210F 22210F 22210H 22210H 22210J 22210J 22210J 22210J 22210P 22210Y 22270 22271 22278 22278 23250 23250 23250B 23250C 23260 23260 23270 23270B 23270B 23280 23291 23293 23803C 23803D 23803D 23807 23809F 23809F 23809H 8401 9011606052 9011606061 9011906201 9017906106 9017906106 9046208017 9056106004 9092901028 9092901137 9161160625 9165140614 9165140614 9165140614 9165160630 9213260620 9331514010 9338116012
Part # Description Qty Price
22210 - BODY ASSY, THROTTLE
22210-70040

1GGEU..GA61

1
22210-70051

1GGEU..GA61

1
22210-70110

1GGEU..GA61

1
22210C - HOSE, WATER BY-PASS, NO.1
16267-88300

1GGEU..GA61

1
16267-88301

1GGEU..GA61

1
22210D - HOSE, WATER BY-PASS, NO.2
16264-88301

1GGEU..GA61

1
16264-88300

1GGEU..GA61

1
22210E - CLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
90467-13001

1GGEU..GA61

2
22210E - CLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
90467-13001

1GGEU..GA61

2
22210F - CLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
90467-13001

1GGEU..GA61

2
22210F - CLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
90467-13001

1GGEU..GA61

2
22210H - HOSE, WATER BY-PASS, NO.3
90445-15009

1GGEU..GA61

2
90445-15008

1GGEU..GA61

2
22210H - HOSE, WATER BY-PASS, NO.3
90445-15009

1GGEU..GA61

2
90445-15008

1GGEU..GA61

2
22210J - CLIP(FOR WATER BY-PASS HOSE NO.3)
90467-13001

1GGEU..GA61

4
22210J - CLIP(FOR WATER BY-PASS HOSE NO.3)
90467-13001

1GGEU..GA61

4
22210J - CLIP(FOR WATER BY-PASS HOSE NO.3)
90467-13001

1GGEU..GA61

4
22210J - CLIP(FOR WATER BY-PASS HOSE NO.3)
90467-13001

1GGEU..GA61

4
22210P - PIPE, WATER BY-PASS
16279-88302

1GGEU..GA61

1
16279-88305

1GGEU..GA61

1
16279-88300

1GGEU..GA61

1
16279-88301

1GGEU..GA61

1
22210Y - RING, O(FOR AIR TUBE)
90301-81002

1GGEU..GA61

1
90301-79001

1GGEU..GA61

1
22270 - VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
22270-70010

1GGEU..GA61

1
22270-70030

1GGEU..GA61

1
22271 - GASKET, THROTTLE BODY
22271-88300

1GGEU..GA61

1
22271-88301

1GGEU..GA61

1
22278 - GASKET, IDLE SPEED CONTROL VALVE
22278-88300

1GGEU..GA61

1
22278-88301

1GGEU..GA61

1
22278 - GASKET, IDLE SPEED CONTROL VALVE
22278-88300

1GGEU..GA61

1
22278-88301

1GGEU..GA61

1
23250 - INJECTOR ASSY, FUEL
23250-45011

1GGEU..GA61

6
23209-45011

1GGEU..GA61

6
23209-70020

1GGEU..GA61

6
23250 - INJECTOR ASSY, FUEL
23250-45011

1GGEU..GA61

6
23209-45011

1GGEU..GA61

6
23209-70020

1GGEU..GA61

6
23250B - RING, O(FOR FUEL INJECTOR)
90301-07001

1G#..GA61

6
23250C - GROMMET(FOR FUEL INJECTOR)
90480-13005

1G#..GA61

6
23260 - INJECTOR ASSY, COLD START FUEL
23260-70030

1GGEU..GA61

1
23260-79035

1GGEU..GA61

1
23260 - INJECTOR ASSY, COLD START FUEL
23260-70030

1GGEU..GA61

1
23260-79035

1GGEU..GA61

1
23270 - DAMPER ASSY, FUEL PRESSURE PULSATION
23270-52011

1GGEU..GA61

1
23270-52011

1GGEU..GA61

1
23270B - GASKET(FOR PULSATION DAMPER HOSE)
23232-28010

1GGEU..GA61

DAMPER SIDE

1
90430-12005

1GGEU..GA61

DELIVERY PIPE SIDE

1
23270B - GASKET(FOR PULSATION DAMPER HOSE)
23232-28010

1GGEU..GA61

DAMPER SIDE

1
90430-12005

1GGEU..GA61

DELIVERY PIPE SIDE

1
23280 - REGULATOR ASSY, FUEL PRESSURE
23280-70030

1GGEU..GA61

1
23291 - INSULATOR, INJECTOR VIBRATION
23291-41010

1G#..GA61

6
23293 - GASKET, COLD START INJECTOR
23293-88280

1GGEU..GA61

1
23807 - PIPE SUB-ASSY, FUEL DELIVERY
23807-88300

1GGEU..GA61

1
23809F - CLIP(FOR FUEL PIPE SUPPORT)
90467-13001

1GGEU..GA61

1
23809F - CLIP(FOR FUEL PIPE SUPPORT)
90467-13001

1GGEU..GA61

1
23809H - HOSE, FUEL PIPE SUPPORT TO REGULATOR
90447-15002

1GGEU..GA61

1
Common parts
90116-06052
90116-06061
90119-06201
90179-06106
90462-08017
90561-06004
90929-01028
90929-01137
91611-60625
91651-40614
91651-60630
92132-60620
93315-14010
93381-16012
Linked diagrams
8401

ILLUST NO. 1 OF 3(8501- )1GGEU

Click highlighted areas on diagram

diagram 22203 22210 22210C 22210D 22210E 22210E 22210F 22210F 22210H 22210H 22210J 22210J 22210J 22210J 22210P 22270 22270A 22271 22278 23250 23250B 23250C 23260 23270 23270B 23270B 23280 23291 23293 23803C 23803D 23803D 23807 23809F 23809F 23809H 8401 9011606061 9011906201 9017906106 9017906106 9056106004 9092901028 9092901137 9161160625 9165160614 9165160614 9165160630 9213260620 9331514014 9338116012
Part # Description Qty Price
22203 - DASH POT SUB-ASSY(FOR THROTTLE BODY)
22203-70020

1GGEU..GA61

1
22210 - BODY ASSY, THROTTLE
22210-70040

1GGEU..GA61

1
22210-70051

1GGEU..GA61

1
22210-70110

1GGEU..GA61

1
22210C - HOSE, WATER BY-PASS, NO.1
16267-88300

1GGEU..GA61

1
16267-88301

1GGEU..GA61

1
22210D - HOSE, WATER BY-PASS, NO.2
16264-88301

1GGEU..GA61

1
16264-88300

1GGEU..GA61

1
22210E - CLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
90467-13001

1GGEU..GA61

2
22210E - CLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
90467-13001

1GGEU..GA61

2
22210F - CLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
90467-13001

1GGEU..GA61

2
22210F - CLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
90467-13001

1GGEU..GA61

2
22210H - HOSE, WATER BY-PASS, NO.3
90445-15009

1GGEU..GA61

2
90445-15008

1GGEU..GA61

2
22210H - HOSE, WATER BY-PASS, NO.3
90445-15009

1GGEU..GA61

2
90445-15008

1GGEU..GA61

2
22210J - CLIP(FOR WATER BY-PASS HOSE NO.3)
90467-13001

1GGEU..GA61

4
22210J - CLIP(FOR WATER BY-PASS HOSE NO.3)
90467-13001

1GGEU..GA61

4
22210J - CLIP(FOR WATER BY-PASS HOSE NO.3)
90467-13001

1GGEU..GA61

4
22210J - CLIP(FOR WATER BY-PASS HOSE NO.3)
90467-13001

1GGEU..GA61

4
22210P - PIPE, WATER BY-PASS
16279-88302

1GGEU..GA61

1
16279-88305

1GGEU..GA61

1
16279-88300

1GGEU..GA61

1
16279-88301

1GGEU..GA61

1
22270 - VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
22270-70010

1GGEU..GA61

1
22270-70030

1GGEU..GA61

1
22270A - HOSE, AIR, NO.1(FOR IDLE SPEED CONTROL VALVE)
17344-88300

1GGEU..GA61

1
22271 - GASKET, THROTTLE BODY
22271-88300

1GGEU..GA61

1
22271-88301

1GGEU..GA61

1
22278 - GASKET, IDLE SPEED CONTROL VALVE
22278-88300

1GGEU..GA61

1
22278-88301

1GGEU..GA61

1
23250 - INJECTOR ASSY, FUEL
23250-45011

1GGEU..GA61

6
23209-45011

1GGEU..GA61

6
23209-70020

1GGEU..GA61

6
23250B - RING, O(FOR FUEL INJECTOR)
90301-07001

1G#..GA61

6
23250C - GROMMET(FOR FUEL INJECTOR)
90480-13005

1G#..GA61

6
23260 - INJECTOR ASSY, COLD START FUEL
23260-70030

1GGEU..GA61

1
23260-79035

1GGEU..GA61

1
23270 - DAMPER ASSY, FUEL PRESSURE PULSATION
23270-52011

1GGEU..GA61

1
23270-52011

1GGEU..GA61

1
23270B - GASKET(FOR PULSATION DAMPER HOSE)
23232-28010

1GGEU..GA61

DAMPER SIDE

1
90430-12005

1GGEU..GA61

DELIVERY PIPE SIDE

1
23270B - GASKET(FOR PULSATION DAMPER HOSE)
23232-28010

1GGEU..GA61

DAMPER SIDE

1
90430-12005

1GGEU..GA61

DELIVERY PIPE SIDE

1
23280 - REGULATOR ASSY, FUEL PRESSURE
23280-70030

1GGEU..GA61

1
23291 - INSULATOR, INJECTOR VIBRATION
23291-41010

1G#..GA61

6
23293 - GASKET, COLD START INJECTOR
23293-88280

1GGEU..GA61

1
23807 - PIPE SUB-ASSY, FUEL DELIVERY
23807-88300

1GGEU..GA61

1
23809F - CLIP(FOR FUEL PIPE SUPPORT)
90467-13001

1GGEU..GA61

1
23809F - CLIP(FOR FUEL PIPE SUPPORT)
90467-13001

1GGEU..GA61

1
23809H - HOSE, FUEL PIPE SUPPORT TO REGULATOR
90447-15002

1GGEU..GA61

1
Common parts
90116-06061
90119-06201
90179-06106
90561-06004
90929-01028
90929-01137
91611-60625
91651-60614
91651-60630
92132-60620
93315-14014
93381-16012
Linked diagrams
8401
