TA63-ACPEE (1981)

Toyota Carina Fr

Production Sep 1981 - May 1983
Engine 3TEU
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

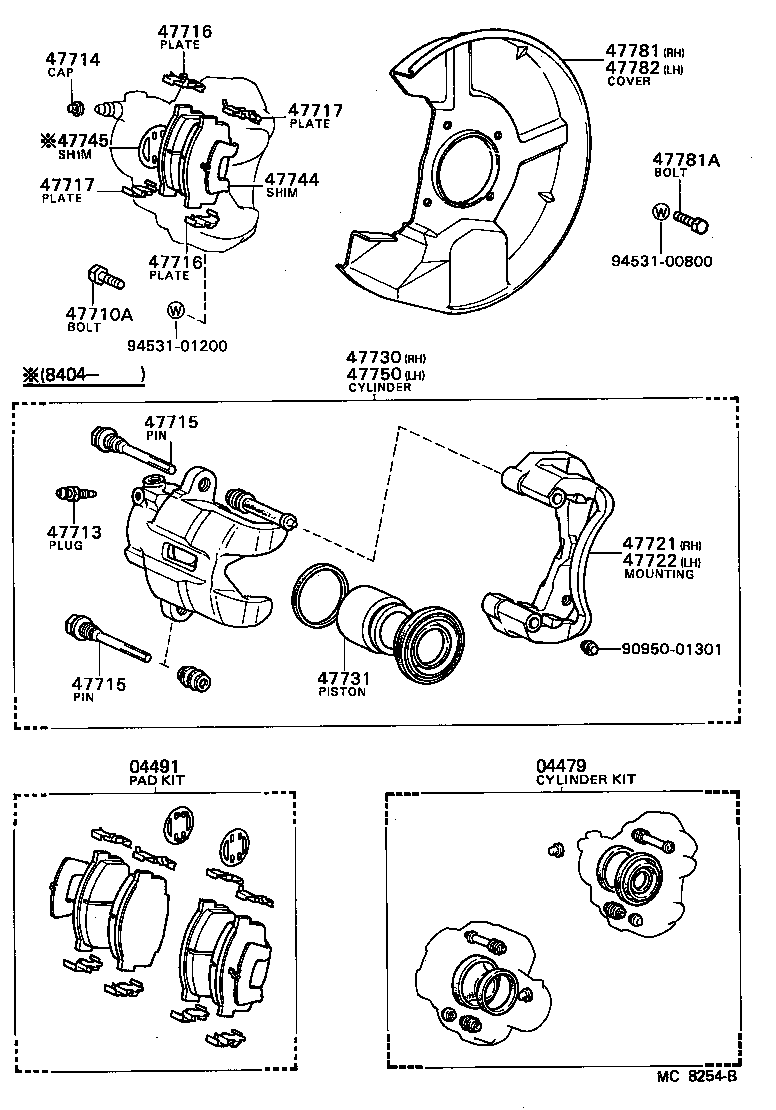

ILLUST NO. 1 OF 2(8109- )AA63,RA63,TA61,63

Click highlighted areas on diagram

diagram 04479 04491 47710A 47713 47714 47715 47715 47716 47716 47717 47717 47721 47722 47730 47731 47744 47745 47750 47781 47781A 9095001301 9453100800 9453101200
Part # Description Qty Price
04479 - CYLINDER KIT, DISC BRAKE, FRONT
04479-22010

AA63,RA63,TA61,63

1
04491 - PAD KIT, DISC BRAKE, FRONT
04491-24010

RA63,TA61,63

1
47710A - BOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
90101-12066

AA63,RA63,TA61,63

*12−1.25PX32.5−20.5

4
47713 - PLUG, BLEEDER(FOR FRONT DISC BRAKE)
47547-12040

AA63,RA63,TA61,63

2
47714 - CAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
31478-30010

AA6#,CA6#,KA67,RA63,SA60,TA6#

2
47715 - PIN, MAIN(FOR FRONT DISC BRAKE CYLINDER SLIDE)
47715-22010

AA63,RA63,TA61,63

4
47715 - PIN, MAIN(FOR FRONT DISC BRAKE CYLINDER SLIDE)
47715-22010

AA63,RA63,TA61,63

4
47716 - PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
47716-22010

AA63,RA63,TA61,63

4
47716 - PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
47716-22010

AA63,RA63,TA61,63

4
47717 - PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
47717-22010

AA63,RA63,TA61,63

4
47717 - PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
47717-22010

AA63,RA63,TA61,63

4
47721 - MOUNTING, FRONT DISC BRAKE CYLINDER, RH
47721-24010

AA63,RA63,TA61,63

1
47722 - MOUNTING, FRONT DISC BRAKE CYLINDER, LH
47722-24010

AA63,RA63,TA61,63

1
47730 - CYLINDER ASSY, FRONT DISC BRAKE, RH
47730-24010

AA63,RA63,TA61,63

1
47731 - PISTON, FRONT DISC BRAKE
47731-30050

AA63,RA63,TA61,63

2
47744 - SHIM, ANTI-SQUEAL, NO.1(FOR FRONT DISC BRAKE)
47744-22040

AA63,RA63,TA61,63

2
47750 - CYLINDER ASSY, DISC BRAKE, LH
47750-24010

AA63,RA63,TA61,63

1
47781 - COVER, DISC BRAKE DUST, FRONT RH
47781-14070

AA63,RA63,TA61,63

1
47781A - BOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
90101-08341

AA63,RA63,TA61,63

8
Common parts
90950-01301
94531-00800
94531-01200

ILLUST NO. 2 OF 2(8109- )

Click highlighted areas on diagram

diagram 04465 04945 04947
Part # Description Qty Price
04465 - PAD KIT, DISC BRAKE, FRONT
04465-22140

RA63,TA61,63

マーク ADVICS PS534

1
04945 - SHIM KIT, ANTI SQUEAL, FRONT
04945-22020

RA63,TA61,63

1
04947 - FITTING KIT, DISC BRAKE, FRONT
04947-22050

RA63,TA61,63

1
