AA63-AEMQF (1983)

Toyota Carina Fr

Production May 1983 - Jul 1985
Engine 4AGEU
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

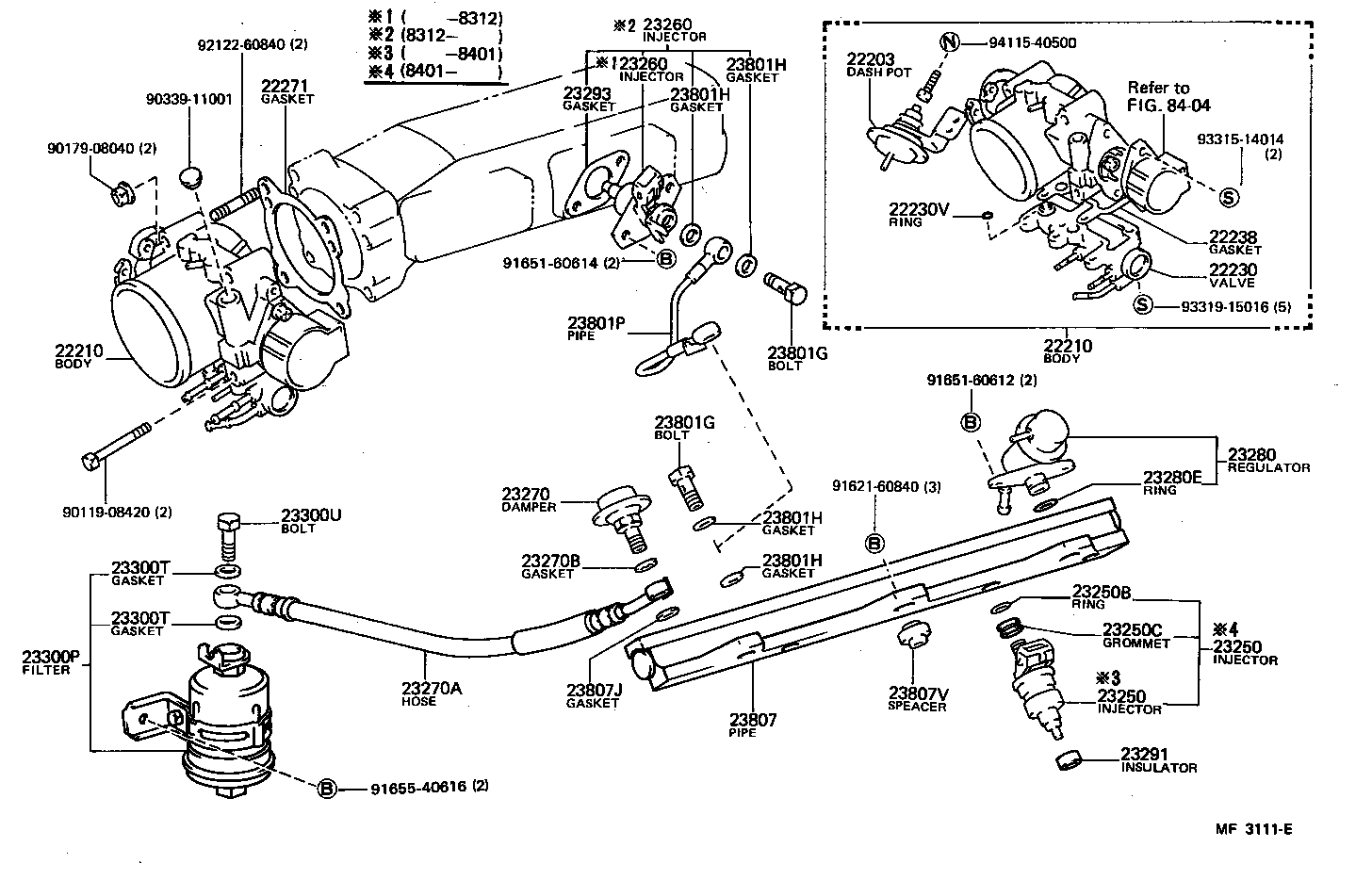

ILLUST NO. 1 OF 2(8305-8507)4AGEU

Click highlighted areas on diagram

diagram 22203 22210 22210 22230 22230V 22238 22271 23250 23250 23250B 23250C 23260 23260 23270 23270A 23270B 23280 23280E 23291 23293 23300P 23300T 23300T 23300U 23801G 23801G 23801H 23801H 23801H 23801H 23801P 23807 23807J 23807V 8404 9011908420 9017908040 9033911001 9162160840 9165160612 9165160614 9165540616 9212260840 9331514014 9331915016 9411540500
Part # Description Qty Price
22203 - DASH POT SUB-ASSY(FOR THROTTLE BODY)
22203-16010

4AGEU..AA63

1
22210 - BODY ASSY, THROTTLE
22210-16030

4AGEU..AA63

1
22210 - BODY ASSY, THROTTLE
22210-16030

4AGEU..AA63

1
22230 - VALVE ASSY, AUXILIARY AIR
22230-16020

4AGEU..AA63

1
22230V - RING, O(FOR AUXILIARY AIR VALVE)
96711-19009

4AGEU..AA63

1
22238 - GASKET, AUXILIARY AIR VALVE
22238-16010

4AGEU..AA63

1
22271 - GASKET, THROTTLE BODY
22271-16020

4AGEU..AA63

1
23250 - INJECTOR ASSY, FUEL
23250-16010

4AGEU..AA63

4
23209-16010

4AGEU..AA63

4
23250 - INJECTOR ASSY, FUEL
23250-16010

4AGEU..AA63

4
23209-16010

4AGEU..AA63

4
23250B - RING, O(FOR FUEL INJECTOR)
90301-07001

4AGEU..AA63

4
23250C - GROMMET(FOR FUEL INJECTOR)
90480-13005

4AGEU..AA63

4
23260 - INJECTOR ASSY, COLD START FUEL
23260-16020

4AGEU..AA63

1
23260-19035

4AGEU..AA63

1
23260 - INJECTOR ASSY, COLD START FUEL
23260-16020

4AGEU..AA63

1
23260-19035

4AGEU..AA63

1
23270 - DAMPER ASSY, FUEL PRESSURE PULSATION
23270-52011

4AGEU..AA63

1
23270-52011

4AGEU..AA63

1
23270A - HOSE(FOR PULSATION DAMPER)
90923-01287

4AGEU..AA63

1
23270B - GASKET(FOR PULSATION DAMPER HOSE)
23232-28010

4AGEU..AA63

1
23280 - REGULATOR ASSY, FUEL PRESSURE
23280-16020

4AGEU..AA63

1
23280E - RING, O(FOR FUEL PRESSURE REGULATOR)
90301-07001

4AGEU..AA63

1
23291 - INSULATOR, INJECTOR VIBRATION
23291-41010

4AGEU..AA63

4
23293 - GASKET, COLD START INJECTOR
23293-74010

4AGEU..AA63

1
23300P - FILTER, FUEL(FOR EFI)
23300-19055

4AGEU..AA63

1
23300T - GASKET(FOR FUEL FILTER)
90430-12005

4AGEU..AA63

2
23300T - GASKET(FOR FUEL FILTER)
90430-12005

4AGEU..AA63

2
23300U - BOLT, UNION(FOR FUEL FILTER)
90401-12097

4AGEU..AA63

1
23801P - PIPE SUB-ASSY, FUEL, NO.1
23901-16030

4AGEU..AA63

1
23807 - PIPE SUB-ASSY, FUEL DELIVERY
23807-16020

4AGEU..AA63

1
23807J - GASKET, PIPE FUEL DELIVARY INLET
90201-12109

4AGEU..AA63

1
23807V - SPACER, NO.1(FOR DELIVERY PIPE)
90561-08009

4AGEU..AA63

3
Common parts
90119-08420
90179-08040
90339-11001
91621-60840
91651-60612
91651-60614
91655-40616
92122-60840
93315-14014
93319-15016
94115-40500
Linked diagrams
8404

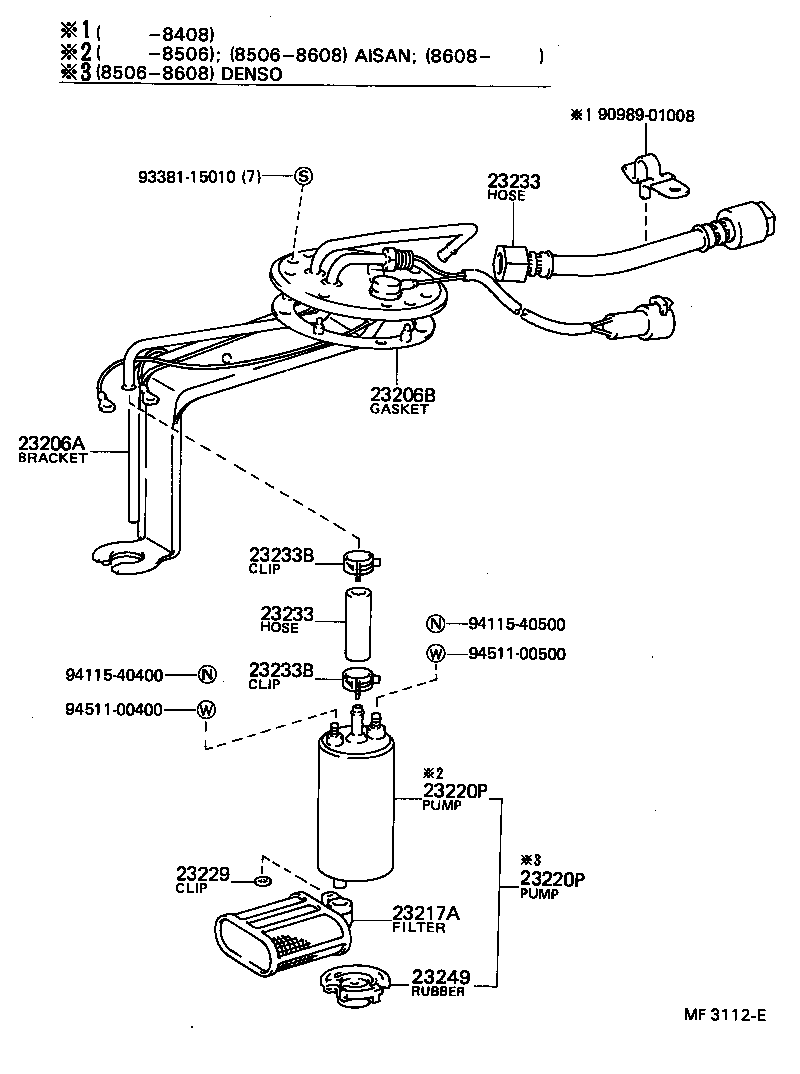

ILLUST NO. 2 OF 2(8305-8507)4AGEU

Click highlighted areas on diagram

diagram 23206A 23206B 23217A 23220P 23220P 23229 23233 23233 23233B 23233B 23249 9098901008 9338115010 9411540400 9411540500 9451100400 9451100500
Part # Description Qty Price
23206A - BRACKET, FUEL PUMP
23206-16050

4AGEU..AA63

DENSO

1
23206-16050

4AGEU..AA63

DENSO

1
23206-16060

4AGEU..AA63

AISAN

1
23206-16060

4AGEU..AA63

AISAN

1
23206B - GASKET, FUEL PUMP BRACKET
77169-14010

4AGEU..AA63

1
77169-14010

4AGEU..AA63

1
23217A - FILTER, FUEL PUMP
23217-16030

4AGEU..AA63

DENSO

1
23217-16030

4AGEU..AA63

DENSO

1
23217-16042

4AGEU..AA63

AISAN

1
23217-16042

4AGEU..AA63

AISAN

1
23217-16041

4AGEU..AA63

AISAN

1
23217-16041

4AGEU..AA63

AISAN

1
23220P - PUMP ASSY, FUEL
23220-19015

4AGEU..AA63

DENSO

1
23220-19015

4AGEU..AA63

DENSO

1
23220-16070

4AGEU..AA63

DENSO

1
23220-16070

4AGEU..AA63

DENSO

1
23220-16080

4AGEU..AA63

AISAN

1
23220-16080

4AGEU..AA63

AISAN

1
23220P - PUMP ASSY, FUEL
23220-19015

4AGEU..AA63

DENSO

1
23220-19015

4AGEU..AA63

DENSO

1
23220-16070

4AGEU..AA63

DENSO

1
23220-16070

4AGEU..AA63

DENSO

1
23220-16080

4AGEU..AA63

AISAN

1
23220-16080

4AGEU..AA63

AISAN

1
23229 - CLIP(FOR FUEL PUMP FILTER)
23229-16010

4AGEU..AA63

1
23229-16010

4AGEU..AA63

1
23229-16010

4AGEU..AA63

DENSO

1
23229-16010

4AGEU..AA63

DENSO

1
23229-16020

4AGEU..AA63

AISAN

1
23229-16020

4AGEU..AA63

AISAN

1
23233 - HOSE, FUEL PUMP
90923-01288

4AGEU..AA63

BRACKET TO FUEL PIPE

1
90923-01288

4AGEU..AA63

BRACKET TO FUEL PIPE

1
23239-16010

4AGEU..AA63

PUMP TO BRACKET

1
23239-16010

4AGEU..AA63

PUMP TO BRACKET

1
23233 - HOSE, FUEL PUMP
90923-01288

4AGEU..AA63

BRACKET TO FUEL PIPE

1
90923-01288

4AGEU..AA63

BRACKET TO FUEL PIPE

1
23239-16010

4AGEU..AA63

PUMP TO BRACKET

1
23239-16010

4AGEU..AA63

PUMP TO BRACKET

1
23233B - CLIP(FOR FUEL PUMP HOSE)
90467-13001

4AGEU..AA63

2
90467-13001

4AGEU..AA63

2
23233B - CLIP(FOR FUEL PUMP HOSE)
90467-13001

4AGEU..AA63

2
90467-13001

4AGEU..AA63

2
23249 - RUBBER, CUSHION(FOR FUEL PUMP)
23249-43080

4AGEU..AA63

DENSO

1
23249-43080

4AGEU..AA63

DENSO

1
23249-16010

4AGEU..AA63

1
23249-16010

4AGEU..AA63

1
23249-16010

4AGEU..AA63

AISAN

1
23249-16010

4AGEU..AA63

AISAN

1
Common parts
90989-01008
93381-15010
94115-40400
94115-40500
94511-00400
94511-00500
