AT170G-CWPDU (1988)

Toyota Carina Ff

Production May 1988 - May 1990
Engine 5AF
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(8805- )

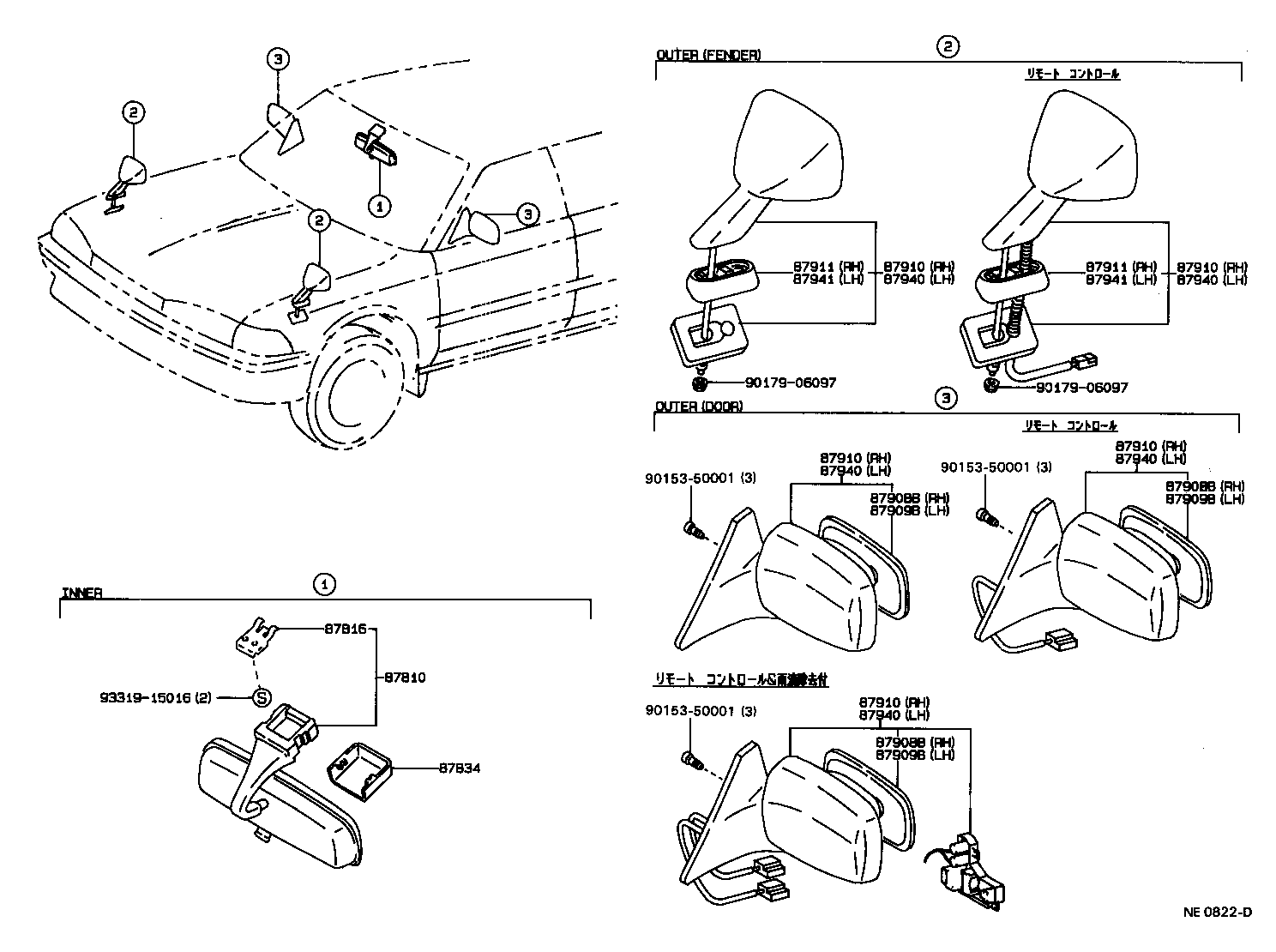

Click highlighted areas on diagram

diagram 87810 87816 87834 87908B 87908B 87908B 87909B 87909B 87909B 87910 87910 87910 87910 87910 87911 87911 87940 87940 87940 87940 87940 87941 87941 9015350001 9015350001 9015350001 9017906097 9017906097 9331915016
Part # Description Qty Price
87810 - MIRROR ASSY, INNER REAR VIEW
87810-2022004

AT17#,CT170,ST170..S,SE,SG,SGEXT

BLUE,TRIM8#

1
87810-2022006

CT176,ET176..DX,SG;AT17#,CT170,ST170..GLIM,S,SE,SG,SGEXT,SV,SX

SABLE,TRIM4#

1
87810-2022003

AT17#,CT17#,ET176,ST170

GRAY,TRIM1#

1
87816 - SPRING, INNER REAR VIEW MIRROR
74372-30030

AT17#,CT17#,ET176,ST170

1
87834 - COVER, INNER REAR VIEW MIRROR STAY HOLDER
87834-2008034

AT17#,CT170,ST170..S,SE,SG,SGEXT

DEEP BLUE,TRIM8#

1
87834-2008053

AT17#,CT17#,ET176,ST170

SHADOW GRAY,TRIM1#

1
87834-2008026

CT176,ET176..DX,SG;AT17#,CT170,ST170..GLIM,S,SE,SG,SGEXT,SV,SX

SABLE,TRIM4#

1
87908B - MIRROR SUB-ASSY, RH
87931-1A210

AT17#,CT17#,ET176,ST170

1
87908B - MIRROR SUB-ASSY, RH
87931-1A210

AT17#,CT17#,ET176,ST170

1
87908B - MIRROR SUB-ASSY, RH
87931-1A210

AT17#,CT17#,ET176,ST170

1
87909B - MIRROR SUB-ASSY, LH
87961-1A290

AT17#,CT17#,ET176,ST170

1
87909B - MIRROR SUB-ASSY, LH
87961-1A290

AT17#,CT17#,ET176,ST170

1
87909B - MIRROR SUB-ASSY, LH
87961-1A290

AT17#,CT17#,ET176,ST170

1
87910 - MIRROR ASSY, OUTER REAR VIEW, RH
87910-2B180

CT170;AT17#,ST170..GLIM,S,SE,SGEXT,SX

*FRC

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4H2 ,8E9

1
87910-2B20012

CT170;AT17#,ST170..S,SE,SGEXT

SUPER RED,3E5

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,174 ,175 ,3H4 ,4H2 ,8E9

1
87910-2B20006

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BROWN METALLIC,4H2

1
87910-2B20003

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

GRINISH SILVER METAL,174

1
87910-2B20002

CT170;AT17#,ST170..S,SE,SGEXT,SX

RED MICA,3H4

1
87910-2B20005

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BEIGE METALLIC,4K1

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4K1 ,6K6 ,8E9

1
87910-2B20007

CT170;AT17#,ST170..S,SE,SGEXT

GRAYISH GREEN M,6K6

1
87910-2B170

CT170..SV;AT170,175..SG,SV

フエンダ ミラ-

1
87910-2B20008

CT170..SED;AT17#,ST170..S,SE,SGEXT,SX

SUPER WHITE,040

1
87910-2B190

CT170..SV;AT170,175..SG,SV

1
87910 - MIRROR ASSY, OUTER REAR VIEW, RH
87910-2B180

CT170;AT17#,ST170..GLIM,S,SE,SGEXT,SX

*FRC

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4H2 ,8E9

1
87910-2B20012

CT170;AT17#,ST170..S,SE,SGEXT

SUPER RED,3E5

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,174 ,175 ,3H4 ,4H2 ,8E9

1
87910-2B20006

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BROWN METALLIC,4H2

1
87910-2B20003

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

GRINISH SILVER METAL,174

1
87910-2B20002

CT170;AT17#,ST170..S,SE,SGEXT,SX

RED MICA,3H4

1
87910-2B20005

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BEIGE METALLIC,4K1

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4K1 ,6K6 ,8E9

1
87910-2B20007

CT170;AT17#,ST170..S,SE,SGEXT

GRAYISH GREEN M,6K6

1
87910-2B170

CT170..SV;AT170,175..SG,SV

フエンダ ミラ-

1
87910-2B20008

CT170..SED;AT17#,ST170..S,SE,SGEXT,SX

SUPER WHITE,040

1
87910-2B190

CT170..SV;AT170,175..SG,SV

1
87910 - MIRROR ASSY, OUTER REAR VIEW, RH
87910-2B180

CT170;AT17#,ST170..GLIM,S,SE,SGEXT,SX

*FRC

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4H2 ,8E9

1
87910-2B20012

CT170;AT17#,ST170..S,SE,SGEXT

SUPER RED,3E5

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,174 ,175 ,3H4 ,4H2 ,8E9

1
87910-2B20006

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BROWN METALLIC,4H2

1
87910-2B20003

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

GRINISH SILVER METAL,174

1
87910-2B20002

CT170;AT17#,ST170..S,SE,SGEXT,SX

RED MICA,3H4

1
87910-2B20005

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BEIGE METALLIC,4K1

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4K1 ,6K6 ,8E9

1
87910-2B20007

CT170;AT17#,ST170..S,SE,SGEXT

GRAYISH GREEN M,6K6

1
87910-2B170

CT170..SV;AT170,175..SG,SV

フエンダ ミラ-

1
87910-2B20008

CT170..SED;AT17#,ST170..S,SE,SGEXT,SX

SUPER WHITE,040

1
87910-2B190

CT170..SV;AT170,175..SG,SV

1
87910 - MIRROR ASSY, OUTER REAR VIEW, RH
87910-2B180

CT170;AT17#,ST170..GLIM,S,SE,SGEXT,SX

*FRC

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4H2 ,8E9

1
87910-2B20012

CT170;AT17#,ST170..S,SE,SGEXT

SUPER RED,3E5

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,174 ,175 ,3H4 ,4H2 ,8E9

1
87910-2B20006

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BROWN METALLIC,4H2

1
87910-2B20003

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

GRINISH SILVER METAL,174

1
87910-2B20002

CT170;AT17#,ST170..S,SE,SGEXT,SX

RED MICA,3H4

1
87910-2B20005

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BEIGE METALLIC,4K1

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4K1 ,6K6 ,8E9

1
87910-2B20007

CT170;AT17#,ST170..S,SE,SGEXT

GRAYISH GREEN M,6K6

1
87910-2B170

CT170..SV;AT170,175..SG,SV

フエンダ ミラ-

1
87910-2B20008

CT170..SED;AT17#,ST170..S,SE,SGEXT,SX

SUPER WHITE,040

1
87910-2B190

CT170..SV;AT170,175..SG,SV

1
87910 - MIRROR ASSY, OUTER REAR VIEW, RH
87910-2B180

CT170;AT17#,ST170..GLIM,S,SE,SGEXT,SX

*FRC

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4H2 ,8E9

1
87910-2B20012

CT170;AT17#,ST170..S,SE,SGEXT

SUPER RED,3E5

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,174 ,175 ,3H4 ,4H2 ,8E9

1
87910-2B20006

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BROWN METALLIC,4H2

1
87910-2B20003

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

GRINISH SILVER METAL,174

1
87910-2B20002

CT170;AT17#,ST170..S,SE,SGEXT,SX

RED MICA,3H4

1
87910-2B20005

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BEIGE METALLIC,4K1

1
87910-2B20001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4K1 ,6K6 ,8E9

1
87910-2B20007

CT170;AT17#,ST170..S,SE,SGEXT

GRAYISH GREEN M,6K6

1
87910-2B170

CT170..SV;AT170,175..SG,SV

フエンダ ミラ-

1
87910-2B20008

CT170..SED;AT17#,ST170..S,SE,SGEXT,SX

SUPER WHITE,040

1
87910-2B190

CT170..SV;AT170,175..SG,SV

1
87911 - GASKET, OUTER REAR VIEW MIRROR, RH
87911-20210

AT175,CT17#,ET176;AT170,171,ST170..DX,GLIM,S,SE,SGEXT,SV,SX

1
87911 - GASKET, OUTER REAR VIEW MIRROR, RH
87911-20210

AT175,CT17#,ET176;AT170,171,ST170..DX,GLIM,S,SE,SGEXT,SV,SX

1
87940 - MIRROR ASSY, OUTER REAR VIEW, LH
87940-2B250

CT170;AT17#,ST170..GLIM,S,SE,SGEXT,SX

*FRC

1
87940-2B27012

CT170;AT17#,ST170..S,SE,SGEXT

SUPER RED,3E5

1
87940-2B27006

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BROWN METALLIC,4H2

1
87940-2B27001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4H2 ,8E9

1
87940-2B27002

CT170;AT17#,ST170..S,SE,SGEXT,SX

RED MICA,3H4

1
87940-2B27003

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

GRINISH SILVER METAL,174

1
87940-2B27007

CT170;AT17#,ST170..S,SE,SGEXT

GRAYISH GREEN M,6K6

1
87940-2B27005

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BEIGE METALLIC,4K1

1
87940-2B27001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4K1 ,6K6 ,8E9

1
87940-2B27008

CT170..SED;AT17#,ST170..S,SE,SGEXT,SX

SUPER WHITE,040

1
87940-2B240

CT170..SV;AT170,175..SG,SV

フエンダ ミラ-

1
87940-2B260

CT170..SV;AT170,175..SG,SV

1
87940 - MIRROR ASSY, OUTER REAR VIEW, LH
87940-2B250

CT170;AT17#,ST170..GLIM,S,SE,SGEXT,SX

*FRC

1
87940-2B27012

CT170;AT17#,ST170..S,SE,SGEXT

SUPER RED,3E5

1
87940-2B27006

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BROWN METALLIC,4H2

1
87940-2B27001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4H2 ,8E9

1
87940-2B27002

CT170;AT17#,ST170..S,SE,SGEXT,SX

RED MICA,3H4

1
87940-2B27003

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

GRINISH SILVER METAL,174

1
87940-2B27007

CT170;AT17#,ST170..S,SE,SGEXT

GRAYISH GREEN M,6K6

1
87940-2B27005

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BEIGE METALLIC,4K1

1
87940-2B27001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4K1 ,6K6 ,8E9

1
87940-2B27008

CT170..SED;AT17#,ST170..S,SE,SGEXT,SX

SUPER WHITE,040

1
87940-2B240

CT170..SV;AT170,175..SG,SV

フエンダ ミラ-

1
87940-2B260

CT170..SV;AT170,175..SG,SV

1
87940 - MIRROR ASSY, OUTER REAR VIEW, LH
87940-2B250

CT170;AT17#,ST170..GLIM,S,SE,SGEXT,SX

*FRC

1
87940-2B27012

CT170;AT17#,ST170..S,SE,SGEXT

SUPER RED,3E5

1
87940-2B27006

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BROWN METALLIC,4H2

1
87940-2B27001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4H2 ,8E9

1
87940-2B27002

CT170;AT17#,ST170..S,SE,SGEXT,SX

RED MICA,3H4

1
87940-2B27003

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

GRINISH SILVER METAL,174

1
87940-2B27007

CT170;AT17#,ST170..S,SE,SGEXT

GRAYISH GREEN M,6K6

1
87940-2B27005

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BEIGE METALLIC,4K1

1
87940-2B27001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4K1 ,6K6 ,8E9

1
87940-2B27008

CT170..SED;AT17#,ST170..S,SE,SGEXT,SX

SUPER WHITE,040

1
87940-2B240

CT170..SV;AT170,175..SG,SV

フエンダ ミラ-

1
87940-2B260

CT170..SV;AT170,175..SG,SV

1
87940 - MIRROR ASSY, OUTER REAR VIEW, LH
87940-2B250

CT170;AT17#,ST170..GLIM,S,SE,SGEXT,SX

*FRC

1
87940-2B27012

CT170;AT17#,ST170..S,SE,SGEXT

SUPER RED,3E5

1
87940-2B27006

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BROWN METALLIC,4H2

1
87940-2B27001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4H2 ,8E9

1
87940-2B27002

CT170;AT17#,ST170..S,SE,SGEXT,SX

RED MICA,3H4

1
87940-2B27003

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

GRINISH SILVER METAL,174

1
87940-2B27007

CT170;AT17#,ST170..S,SE,SGEXT

GRAYISH GREEN M,6K6

1
87940-2B27005

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BEIGE METALLIC,4K1

1
87940-2B27001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4K1 ,6K6 ,8E9

1
87940-2B27008

CT170..SED;AT17#,ST170..S,SE,SGEXT,SX

SUPER WHITE,040

1
87940-2B240

CT170..SV;AT170,175..SG,SV

フエンダ ミラ-

1
87940-2B260

CT170..SV;AT170,175..SG,SV

1
87940 - MIRROR ASSY, OUTER REAR VIEW, LH
87940-2B250

CT170;AT17#,ST170..GLIM,S,SE,SGEXT,SX

*FRC

1
87940-2B27012

CT170;AT17#,ST170..S,SE,SGEXT

SUPER RED,3E5

1
87940-2B27006

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BROWN METALLIC,4H2

1
87940-2B27001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4H2 ,8E9

1
87940-2B27002

CT170;AT17#,ST170..S,SE,SGEXT,SX

RED MICA,3H4

1
87940-2B27003

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

GRINISH SILVER METAL,174

1
87940-2B27007

CT170;AT17#,ST170..S,SE,SGEXT

GRAYISH GREEN M,6K6

1
87940-2B27005

CT17#,ET176..SE,SG;AT17#,ST170..S,SE,SGEXT,SX

BEIGE METALLIC,4K1

1
87940-2B27001

CT170;AT17#,ST170..S,SE,SGEXT

BLACK,040 ,174 ,175 ,3H4 ,4K1 ,6K6 ,8E9

1
87940-2B27008

CT170..SED;AT17#,ST170..S,SE,SGEXT,SX

SUPER WHITE,040

1
87940-2B240

CT170..SV;AT170,175..SG,SV

フエンダ ミラ-

1
87940-2B260

CT170..SV;AT170,175..SG,SV

1
87941 - GASKET, OUTER REAR VIEW MIRROR, LH
87941-20230

AT175,CT17#,ET176;AT170,171,ST170..DX,GLIM,S,SE,SGEXT,SV,SX

1
87941 - GASKET, OUTER REAR VIEW MIRROR, LH
87941-20230

AT175,CT17#,ET176;AT170,171,ST170..DX,GLIM,S,SE,SGEXT,SV,SX

1
Common parts
90153-50001
90179-06097
93319-15016
