AT160-AEPVF (1985)

Toyota Carina Ff

Production Aug 1985 - Apr 1988
Engine 4AGELU
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

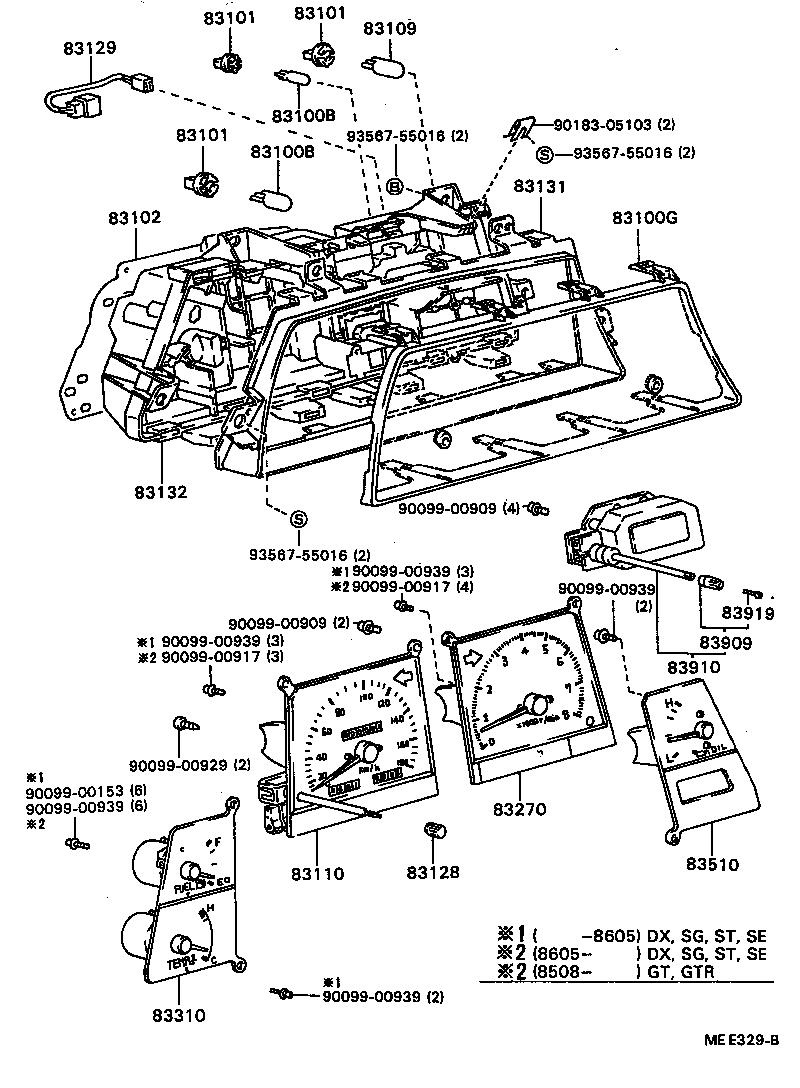

ILLUST NO. 1 OF 2(8405- ) ; (8410-8605) ; (8605-8612) ; (8612-)

Click highlighted areas on diagram

ANALOG(W/TACHOMETER)

diagram 83100B 83100B 83100G 83101 83101 83101 83102 83109 83110 83128 83129 83131 83132 83270 83310 83510 83909 83910 83919 9009900153 9009900909 9009900909 9009900917 9009900917 9009900929 9009900939 9009900939 9009900939 9009900939 9009900939 9018305103 9356755016 9356755016 9356755016
Part # Description Qty Price
83100B - BULB, COMBINATION METER, NO.1
99132-12034

AT15#,160,CT150,ST150,162

12V 3.4W,12V 3.4W

12
90981-11018

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

12V 1.2W ソケット無し,12V 1.4W

9
83100B - BULB, COMBINATION METER, NO.1
99132-12034

AT15#,160,CT150,ST150,162

12V 3.4W,12V 3.4W

12
90981-11018

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

12V 1.2W ソケット無し,12V 1.4W

9
83100G - GLASS, COMBINATION METER
83138-14910

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

W/TACHOMETER

1
83101 - SOCKET SUB-ASSY, COMBINATION METER BULB
83101-14030

AT15#,160,CT150,ST150,162

BULB;12V 3.4W

12
83101-14040

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

BULB;12V 1.4W

11
83101 - SOCKET SUB-ASSY, COMBINATION METER BULB
83101-14030

AT15#,160,CT150,ST150,162

BULB;12V 3.4W

12
83101-14040

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

BULB;12V 1.4W

11
83101 - SOCKET SUB-ASSY, COMBINATION METER BULB
83101-14030

AT15#,160,CT150,ST150,162

BULB;12V 3.4W

12
83101-14040

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

BULB;12V 1.4W

11
83109 - BULB, COMBINATION METER, NO.2
83109-20050

AT15#,160,CT150,ST150,162

5
83110 - SPEEDOMETER ASSY
83110-2B640

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

W/TACHOMETER

1
83110-2B540

AT160,ST162

1
83128 - KNOB, TRIP COUNTER
83128-14510

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

1
83129 - WIRE, METER
83129-14210

AT160,ST162..4FC

1
83131 - DIAL, METER, NO.1
83133-1B230

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

W/TACHOMETER

1
83132 - CASE, COMBINATION METER
83132-1J490

AT160,ST162..4FC

1
83270 - TACHOMETER ASSY, ENGINE
83242-1B370

AT160..4FC

1
83242-1B770

AT160..4FC

1
83310 - GAGE ASSY, FUEL RECEIVER
83243-14670

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

W/TACHOMETER

1
83243-14830

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

W/TACHOMETER

1
83510 - GAGE ASSY, OIL PRESSURE RECEIVER
83246-14590

AT15#,160,ST150,162..GT,GTR,SE,ST

1
83246-14710

AT15#,160,ST150,162..GT,GTR,SE,ST

1
83909 - KNOB, CLOCK
83909-22180

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

DIGITAL CLOCK

1
83910 - CLOCK ASSY
83910-20520

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

DIGITAL

1
83919 - SCREW, CLOCK
83919-12230

AT15#,160,CT150,ST150,162..GT,GTR,SE,ST

DIGITAL CLOCK

1
Common parts
90099-00153
90099-00909
90099-00917
90099-00929
90099-00939
90183-05103
93567-55016
