SV33-AEPVF (1990)

Toyota Camry/Vista

Production Jul 1990 - Jun 1992
Engine 3SGE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(9007-9406)

Click highlighted areas on diagram

diagram 9009914044 9009914045 9009914046 9009914056 9009914067 9009914119 9009914120 9009914121 9009914122 9009914125
Part # Description Qty Price
Common parts
90099-14044
90099-14045
90099-14046
90099-14056
90099-14067
90099-14119
90099-14120
90099-14121
90099-14122
90099-14125

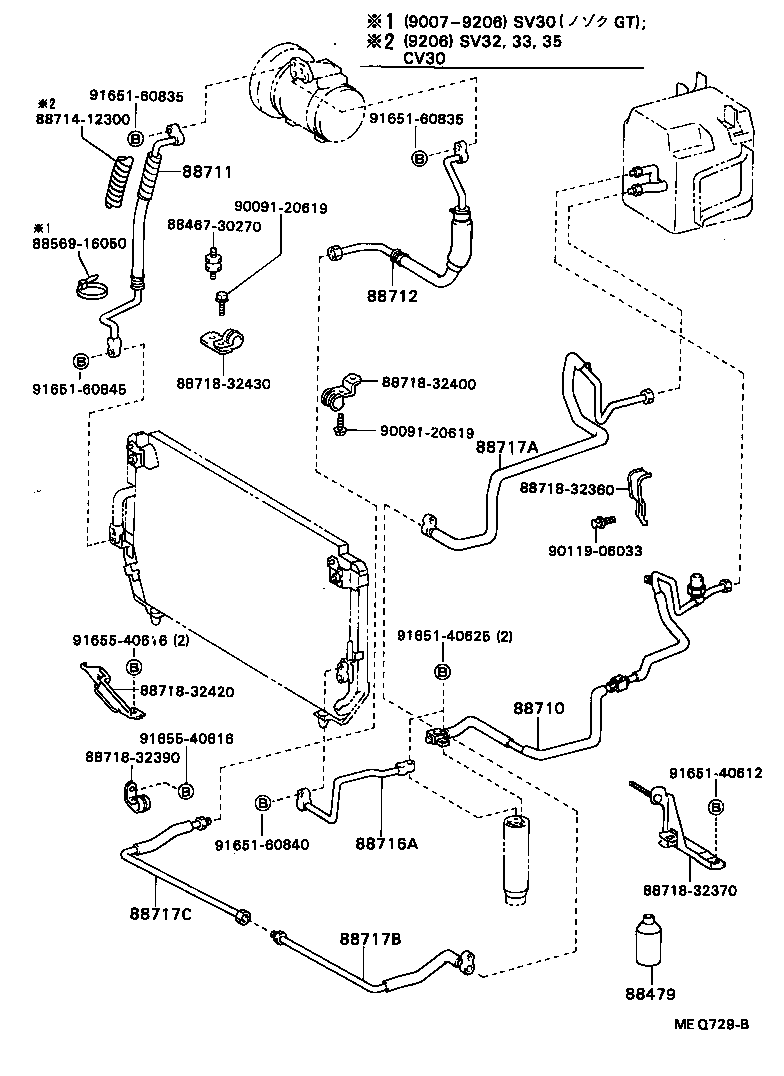

(9007-9206)CV30,SV3#

Click highlighted areas on diagram

diagram 8846730270 88479 8856916050 88710 88711 88712 8871412300 88716A 88717A 88717B 88717C 8871832360 8871832370 8871832390 8871832400 8871832420 8871832430 9009120619 9009120619 9011906033 9165140612 9165140625 9165160835 9165160835 9165160840 9165160845 9165540616 9165540616
Part # Description Qty Price
88479 - FREON GAS, AIR CONDITIONER (DRUM, COOLER REFRIGERANT)
90986-02004

SV3#

250G

2
88710 - TUBE ASSY, AIR CONDITIONER
88710-32090

SV3#,VZV3#

1
88711 - HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
88711-32100

SV3#

1
88712 - HOSE, COOLER REFRIGERANT SUCTION, NO.1
88712-32230

SV3#

1
88716A - PIPE, COOLER REFRIGERANT LIQUID, A
88716-32380

SV3#,VZV3#

1
88717A - PIPE, COOLER REFRIGERANT SUCTION, A
88717-32350

SV3#,VZV3#

1
88717B - PIPE, COOLER REFRIGERANT SUCTION, B
88717-32360

SV3#

1
88717C - PIPE, COOLER REFRIGERANT SUCTION, C
88717-32370

SV3#

1
Common parts
88467-30270
88569-16050
88714-12300
88718-32360
88718-32370
88718-32390
88718-32400
88718-32420
88718-32430
90091-20619
90119-06033
91651-40612
91651-40625
91651-60835
91651-60840
91651-60845
91655-40616

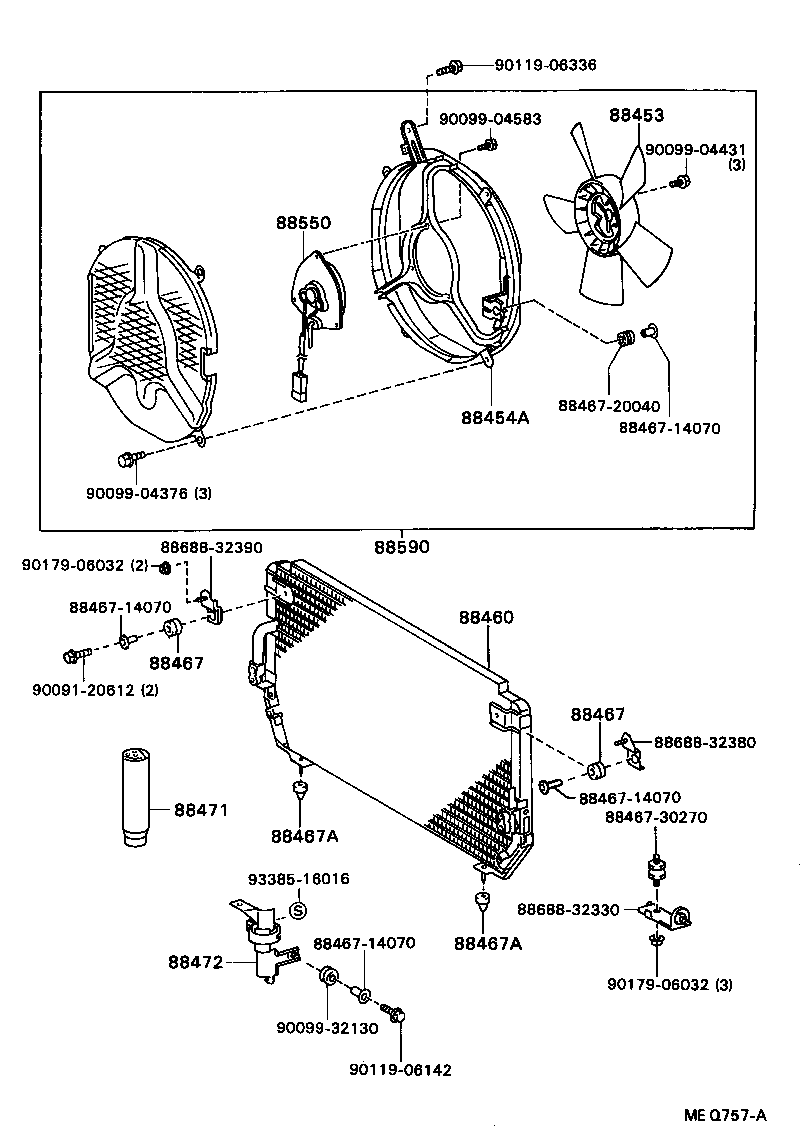

(9007-9206)GT

Click highlighted areas on diagram

diagram 88453 88454A 88460 88467 88467 8846714070 8846714070 8846714070 8846714070 8846720040 8846730270 88467A 88467A 88471 88472 88550 88590 8868832330 8868832380 8868832390 9009120612 9009904376 9009904431 9009904583 9009932130 9011906142 9011906336 9017906032 9017906032 9338516016
Part # Description Qty Price
88453 - FAN, COOLING (FOR CONDENSER)
88453-10020

SV32,33..GT

1
88454A - SHROUD, FAN
88454-32070

SV32,33..GT

1
88460 - CONDENSER ASSY, COOLER
88460-32150

SV32,33..GT

1
88467 - CUSHION, COOLER CONDENSER, NO.1
88467-32050

SV3#

2
88467 - CUSHION, COOLER CONDENSER, NO.1
88467-32050

SV3#

2
88467A - CUSHION, COOLER CONDENSER, NO.2
88467-32060

SV3#

2
88467A - CUSHION, COOLER CONDENSER, NO.2
88467-32060

SV3#

2
88471 - TANK, RECEIVER AIR CONDITIONER
88471-50010

SV3#,VZV3#

1
88472 - BRACKET, RECEIVER TANK, NO.1
88473-32050

SV3#

1
88550 - MOTOR ASSY, BLOWER (FOR CONDENSER)
88550-32100

SV32,33..GT

1
88590 - BLOWER ASSY, W/SHROUD
88590-32150

SV32,33..GT

1
Common parts
88467-14070
88467-20040
88467-30270
88688-32330
88688-32380
88688-32390
90091-20612
90099-04376
90099-04431
90099-04583
90099-32130
90119-06142
90119-06336
90179-06032
93385-16016
