SV32-AEMGK (1990)

Toyota Camry/Vista

Production Jul 1990 - Jun 1994
Engine 3SFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(9007- )HT..VE ; (9007- )GT,PRO,VR,VX,ZE,ZX ; (9105-9406) ; (9212-9309) ; (93

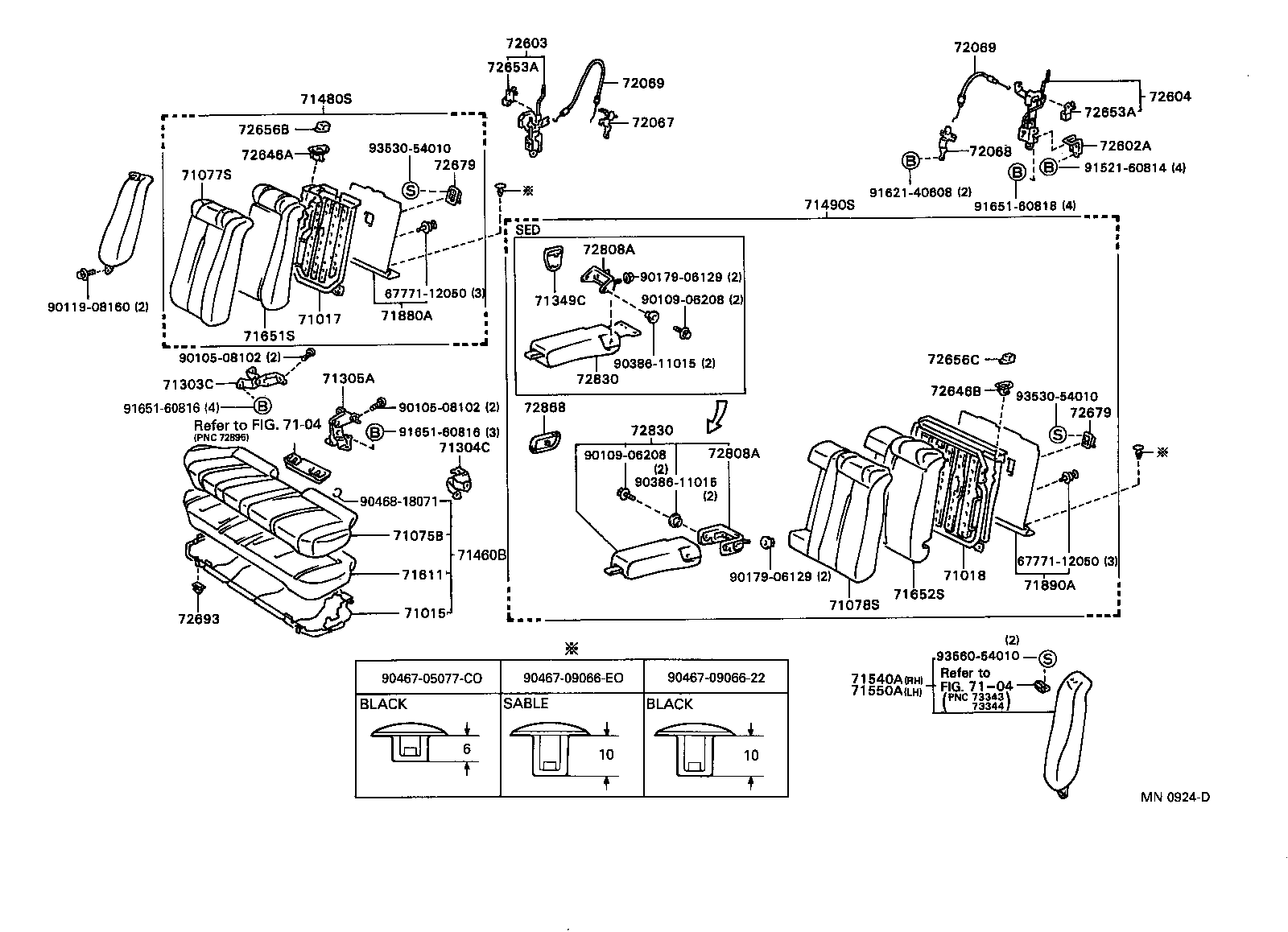

Click highlighted areas on diagram

エトワ-ルV;エレガント/メモリアルパツケ-ジ;ルミエ-ルG

diagram 6777112050 6777112050 71015 71017 71018 7104 7104 71075B 71077S 71078S 71303C 71304C 71305A 71349C 71460B 71480S 71490S 71540A 71550A 71611 71651S 71652S 71880A 71890A 72067 72068 72069 72069 72602A 72603 72604 72646A 72646B 72653A 72653A 72656B 72656C 72679 72679 72693 72808A 72808A 72830 72830 72868 9010508102 9010508102 9010906208 9010906208 9011908160 9017906129 9017906129 9038611015 9038611015 9046705077C0 904670906622 9046709066E0 9046818071 9152160814 9162140608 9165160816 9165160816 9165160818 9353054010 9353054010 9356054010
Part # Description Qty Price
71015 - FRAME SUB-ASSY, REAR SEAT CUSHION
71015-32090

CV30,SV3#,VZV3#

1
71017 - FRAME SUB-ASSY, REAR SEAT BACK, RH
71017-32120

SV30,32,33..HT..VE;CV30,SV3#,VZV3#..GT,PRO,VR,VX,ZE,ZX

1
71018 - FRAME SUB-ASSY, REAR SEAT BACK, LH
71018-32060

SV30,32,33..HT..VE;CV30,SV3#,VZV3#..GT,PRO,VR,VX,ZE,ZX

1
71075B - COVER, REAR SEAT CUSHION (FOR BENCH TYPE)
71065-3233003

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
71065-3233002

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
71065-32500K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
71065-32500E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

OAK,TRIM4#

1
71065-32510B0

SV32,33..ZX

ツ-リング パツケ-ジ-*99,MI.GRAY,TRIM1#

1
71065-32500B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MI.GRAY,TRIM1#

1
71077S - COVER, REAR SEAT BACK, RH (FOR SEPARATE TYPE)
71077-3H21003

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
71077-3H21002

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
71077-3H370B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MI.GRAY,TRIM1#

1
71077-3H370E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

OAK,TRIM4#

1
71077-3H380B0

SV32,33..ZX

ツ-リング パツケ-ジ-*99,MI.GRAY,TRIM1#

1
71077-3H370K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
71078S - COVER, REAR SEAT BACK, LH(FOR SEPARATE TYPE)
71078-3263003

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
71078-3263002

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
71078-32740B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MI.GRAY,TRIM1#

1
71078-32740K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
71078-32750B0

SV32,33..ZX

ツ-リング パツケ-ジ-*99,MI.GRAY,TRIM1#

1
71078-32740E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

OAK,TRIM4#

1
71303C - HINGE SUB-ASSY, REAR SEAT BACK, RH
71303-32050

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

1
71304C - HINGE SUB-ASSY, REAR SEAT BACK, LH
71304-32050

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

1
71305A - HINGE SUB-ASSY, REAR SEAT BACK, CENTER
71305-32050

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

1
71349C - COVER, REAR SEAT BACK HINGE
71349-32050B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
71349-32050K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
71349-3205002

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
71349-32050E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

OAK,TRIM4#

1
71349-3205003

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
71460B - CUSHION ASSY, REAR SEAT (FOR BENCH TYPE)
71560-3220002

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,TAUPE,TRIM9#

1
71560-3220003

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,MEDIUM GRAY,TRIM1#

1
71560-32400B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,MI.GRAY,TRIM1#

1
71560-32400E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,OAK,TRIM4#

1
71560-32410B0

SV32,33..ZX

***,ツ-リング パツケ-ジ-*99,MI.GRAY,TRIM1#

1
71560-32400K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,TAUPE,TRIM9#

1
71480S - BACK ASSY, REAR SEAT, RH (FOR SEPARATE TYPE)
71480-3H15003

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,MEDIUM GRAY,TRIM1#

1
71480-3H320B0

SV32,33..ZX

***,ツ-リング パツケ-ジ-*99,MI.GRAY,TRIM1#

1
71480-3H15002

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,TAUPE,TRIM9#

1
71480-3H310B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,MI.GRAY,TRIM1#

1
71480-3H310K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,TAUPE,TRIM9#

1
71480-3H310E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,OAK,TRIM4#

1
71480-3H311B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,MI.GRAY,TRIM1#

1
71480-3H321B0

SV32,33..ZX

***,ツ-リング パツケ-ジ-*99,MI.GRAY,TRIM1#

1
71480-3H323B0

SV32,33..ZX

***,ツ-リング パツケ-ジ-*99,MD.GRAY,TRIM1#

1
71480-3H311E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,OAK,TRIM4#

1
71480-3H311K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,TAUPE,TRIM9#

1
71490S - BACK ASSY, REAR SEAT, LH (FOR SEPARATE TYPE)
71490-3261003

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,MEDIUM GRAY,TRIM1#

1
71490-3261002

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,TAUPE,TRIM9#

1
71490-32730B0

SV32,33..ZX

***,ツ-リング パツケ-ジ-*99,MI.GRAY,TRIM1#

1
71490-32720E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,OAK,TRIM4#

1
71490-32720K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,TAUPE,TRIM9#

1
71490-32731B0

SV32,33..ZX

***,ツ-リング パツケ-ジ-*99,MI.GRAY,TRIM1#

1
71490-32720B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,MI.GRAY,TRIM1#

1
71490-32721E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,OAK,TRIM4#

1
71490-32721B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,MI.GRAY,TRIM1#

1
71490-32721K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

***,TAUPE,TRIM9#

1
71490-32733B0

SV32,33..ZX

***,ツ-リング パツケ-ジ-*99,MD.GRAY,TRIM1#

1
71540A - BACK ASSY, REAR SIDE SEAT, RH
71540-3257003

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
71540-3257002

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
71540-32580B0

SV32,33..ZX

ツ-リング パツケ-ジ-*99,MI.GRAY,TRIM1#

1
71540-32680E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

OAK,TRIM4#

1
71540-32680K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
71540-32680B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MI.GRAY,TRIM1#

1
71550A - BACK ASSY, REAR SIDE SEAT, LH
71550-3257003

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
71550-3257002

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
71550-32580B0

SV32,33..ZX

ツ-リング パツケ-ジ-*99,MI.GRAY,TRIM1#

1
71550-32680K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
71550-32680B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MI.GRAY,TRIM1#

1
71550-32680E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

OAK,TRIM4#

1
71611 - PAD, REAR SEAT CUSHION
71611-32180

CV30,SV3#..SED

1
71651S - PAD, REAR SEAT BACK, RH(FOR SEPARATE TYPE)
71651-32150

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

1
71652S - PAD, REAR SEAT BACK, LH(FOR SEPARATE TYPE)
71652-32060

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

1
71880A - CARPET ASSY, REAR SEAT BACK BOARD, RH
71880-3206001

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

BLACK,TRIM1#,9#

1
71880-32060C1

CV30,SV3#,VZV3#..PRO,VR,VX,ZE,ZX

BLACK,TRIM1#,4#,9#

1
71880-32061C1

CV30,SV3#,VZV3#..PRO,VR,VX,ZE,ZX

BLACK,TRIM1#,4#,9#

1
71890A - CARPET ASSY, REAR SEAT BACK BOARD, LH
71890-3206001

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

BLACK,TRIM1#,9#

1
71890-32060C1

CV30,SV3#,VZV3#..PRO,VR,VX,ZE,ZX

BLACK,TRIM1#,4#,9#

1
71890-32061C1

CV30,SV3#,VZV3#..PRO,VR,VX,ZE,ZX

BLACK,TRIM1#,4#,9#

1
72067 - LEVER SUB-ASSY, REAR BACK LOCK CONTROL, RH
72067-20011

CV30,SV3#,VZV3#..PRO,VR,VX,ZE,ZX

1
72067-20010

SV30,32,33..HT..VE;CV30,SV3#,VZV3#..GT,PRO,VR,VX,ZE,ZX

1
72068 - LEVER SUB-ASSY, REAR BACK LOCK CONTROL, LH
72068-20010

SV30,32,33..HT..VE;CV30,SV3#,VZV3#..GT,PRO,VR,VX,ZE,ZX

1
72068-20011

CV30,SV3#,VZV3#..PRO,VR,VX,ZE,ZX

1
72069 - CABLE SUB-ASSY, REAR SEAT BACK LOCK CONTROL
72069-32020

SV30,32,33..HT..VE;CV30,SV3#,VZV3#..GT,PRO,VR,VX,ZE,ZX

2
72069 - CABLE SUB-ASSY, REAR SEAT BACK LOCK CONTROL
72069-32020

SV30,32,33..HT..VE;CV30,SV3#,VZV3#..GT,PRO,VR,VX,ZE,ZX

2
72602A - STRIKER SUB-ASSY, REAR SEAT BACK LOCK, LH
72601-12080

SV30,32,33..HT..VE;CV30,SV3#,VZV3#..GT,PRO,VR,VX,ZE,ZX

2
72603 - LOCK SUB-ASSY, REAR SEAT BACK, RH
72603-32020

SV30,32,33..HT..VE;CV30,SV3#,VZV3#..GT,PRO,VR,VX,ZE,ZX

1
72604 - LOCK SUB-ASSY, REAR SEAT BACK, LH
72604-32020

SV30,32,33..HT..VE;CV30,SV3#,VZV3#..GT,PRO,VR,VX,ZE,ZX

1
72646A - GROMMET, REAR SEAT BACK STOP BUTTON
72646-3203002

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
72646-3203003

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
72646-32030K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
72646-32030E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

OAK,TRIM4#

1
72646-32030B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
72646B - GROMMET, REAR SEAT BACK STOP BUTTON
72646-3203002

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
72646-3203003

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
72646-32030B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
72646-32030E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

OAK,TRIM4#

1
72646-32030K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
72653A - SNAP, REAR SEAT BACK LOCK ROD
69759-24010

SV30,32,33..HT..VE;CV30,SV3#,VZV3#..GT,PRO,VR,VX,ZE,ZX

右側

1
69759-24020

SV30,32,33..HT..VE;CV30,SV3#,VZV3#..GT,PRO,VR,VX,ZE,ZX

左側

1
72653A - SNAP, REAR SEAT BACK LOCK ROD
69759-24010

SV30,32,33..HT..VE;CV30,SV3#,VZV3#..GT,PRO,VR,VX,ZE,ZX

右側

1
69759-24020

SV30,32,33..HT..VE;CV30,SV3#,VZV3#..GT,PRO,VR,VX,ZE,ZX

左側

1
72656B - BUTTON, REAR SEAT BACK STOP RELEASE
72661-3201002

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
72661-3201003

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
72661-32010E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

OAK,TRIM4#

1
72661-32010K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
72661-32010B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
72656C - BUTTON, REAR SEAT BACK STOP RELEASE
72661-3201002

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
72661-3201003

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
72661-32010E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

OAK,TRIM4#

1
72661-32010K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
72661-32010B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
72679 - BEZEL, REAR SEAT BACK LOCK CONTROL
72679-1601001

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

BLACK,TRIM1#,9#

2
72679-20020C0

CV30,SV3#,VZV3#..PRO,VR,VX,ZE,ZX

BLACK,TRIM1#,4#,9#

2
72679-16010C0

CV30,SV3#,VZV3#..PRO,VR,VX,ZE,ZX

BLACK,TRIM1#,4#,9#

2
72679 - BEZEL, REAR SEAT BACK LOCK CONTROL
72679-1601001

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

BLACK,TRIM1#,9#

2
72679-20020C0

CV30,SV3#,VZV3#..PRO,VR,VX,ZE,ZX

BLACK,TRIM1#,4#,9#

2
72679-16010C0

CV30,SV3#,VZV3#..PRO,VR,VX,ZE,ZX

BLACK,TRIM1#,4#,9#

2
72693 - HOOK, REAR SEAT CUSHION LOCK
72693-32020

CV30,SV3#,VZV3#

2
72808A - BRACKET SUB-ASSY, SEAT CENTER ARMREST
72883-32010

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

1
72808A - BRACKET SUB-ASSY, SEAT CENTER ARMREST
72883-32010

CV30,SV3#..SED..(GT,VR,VX,ZE,ZX)

1
72830 - ARMREST ASSY, REAR SEAT, CENTER
72830-3236003

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
72830-3236002

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
72830-32390C0

SV32,33..ZX

ツ-リング パツケ-ジ-*99,BLACK,TRIM1#

1
72830-32500B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MI.GRAY,TRIM1#

1
72830-32500K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
72830-32500E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

OAK,TRIM4#

1
72830 - ARMREST ASSY, REAR SEAT, CENTER
72830-3236003

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MEDIUM GRAY,TRIM1#

1
72830-3236002

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
72830-32390C0

SV32,33..ZX

ツ-リング パツケ-ジ-*99,BLACK,TRIM1#

1
72830-32500B0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

MI.GRAY,TRIM1#

1
72830-32500K0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

TAUPE,TRIM9#

1
72830-32500E0

CV30,SV3#..SED..(VR,VX,ZE,ZX)

OAK,TRIM4#

1
Common parts
67771-12050
90105-08102
90109-06208
90119-08160
90179-06129
90386-11015
90467-05077C0
90467-0906622
90467-09066E0
90468-18071
91521-60814
91621-40608
91651-60816
91651-60818
93530-54010
93560-54010
Linked diagrams
7104
