SV25-UTMEK (1988)

Toyota Camry/Vista

Production Aug 1988 - Jul 1990
Engine 3SFE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

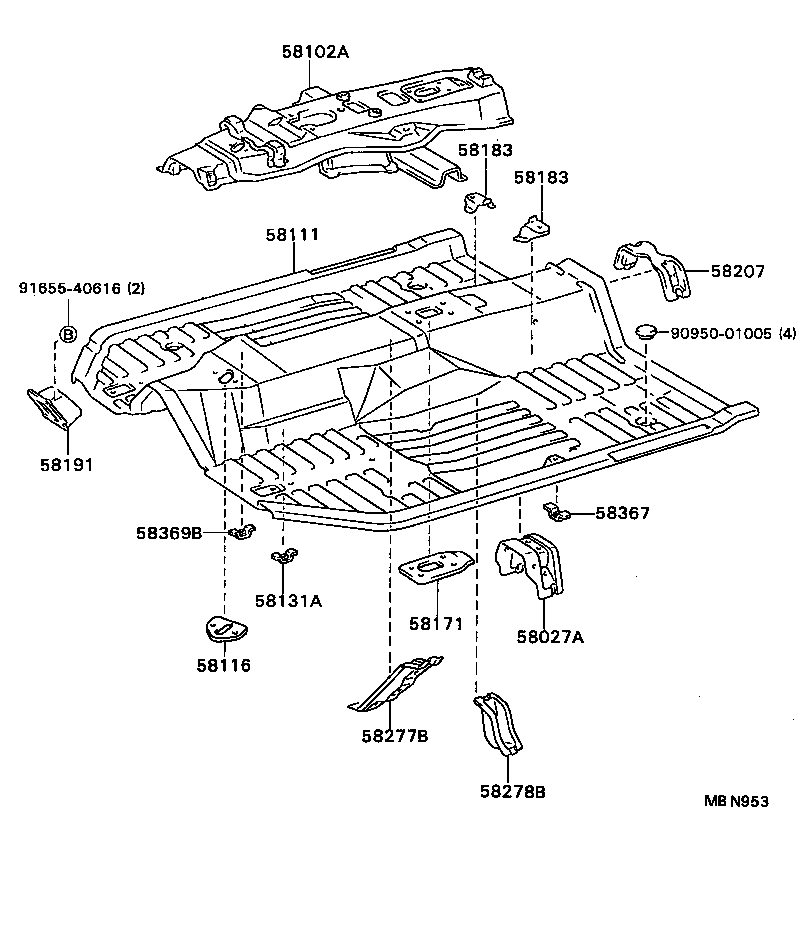

ILLUST NO. 1 OF 2(8808- )SV25

Click highlighted areas on diagram

diagram 58027A 58102A 58111 58116 58131A 58171 58183 58183 58191 58207 58277B 58278B 58367 58369B 9095001005 9165540616
Part # Description Qty Price
58027A - REINFORCE SUB-ASSY, SEAT BELT ANCHOR
58027-32040

SV25

1
58102A - REINFORCEMENT SUB-ASSY, FRONT FLOOR
58102-32040

SV25

1
58111 - PAN, FRONT FLOOR
58111-32050

SV25..5F

1
58131A - BRACKET, FRONT FLOOR HEAT INSULATOR, NO.1
58131-32010

SV25

1
58171 - REINFORCEMENT, PARKING BRAKE BASE
58171-32010

CV20,SV2#..LT,LUM,VC,VE,VL,VR,VX,XT,ZE,ZX

1
58183 - BRACKET, FRONT SEAT MOUNTING, INNER
58184-32030

SV25

左側

1
58183-32030

SV25

右側

1
58183 - BRACKET, FRONT SEAT MOUNTING, INNER
58184-32030

SV25

左側

1
58183-32030

SV25

右側

1
58191 - FOOTREST, FRONT FLOOR
58191-32030

CV20,SV2#,VZV20

1
58207 - BRACKET SUB-ASSY, PARKING BRAKE CABLE, NO.1
58207-32030

SV25

1
58277B - REINFORCEMENT, DRIVE SHAFT CENTER SUPPORT
58277-32010

SV25

1
58278B - REINFORCE, DRIVE SHAFT CENTER SUPPORT, NO.2
58278-32030

SV25

1
58367 - BRACKET, FUEL TUBE CLAMP
58266-22040

CV20,SV2#,VZV20

1
58369B - BRACKET, FUEL TUBE, NO.3
58369-32010

SV25

2
Common parts
90950-01005
91655-40616

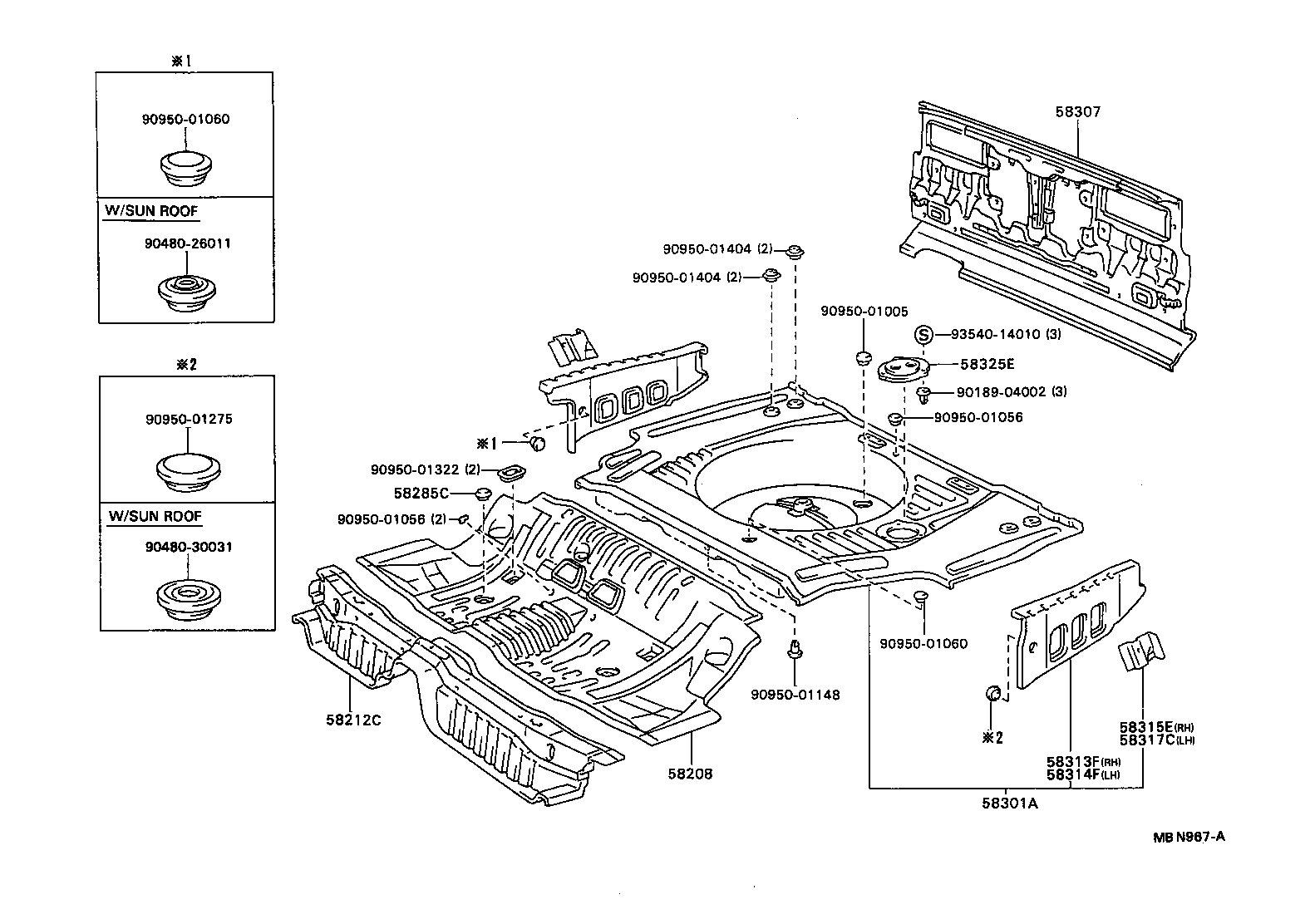

ILLUST NO. 2 OF 2(8808- )SV25..HT

Click highlighted areas on diagram

diagram 58208 58212C 58285C 58301A 58307 58313F 58314F 58315E 58317C 58325E 9018904002 9048026011 9048030031 9095001005 9095001056 9095001056 9095001060 9095001060 9095001148 9095001275 9095001322 9095001404 9095001404 9354014010
Part # Description Qty Price
58208 - PAN, CENTER FLOOR
58201-32030

SV25..VR,ZE

1
58212C - PAN, CENTER FLOOR, FRONT
58212-32010

SV25

1
58285C - COVER, REAR FLOOR HOLE
58285-20030

SV25

2
58301A - PANEL SUB-ASSY, REAR FLOOR
58301-32170

SV25

1
58307 - PANEL SUB-ASSY, BODY LOWER BACK
58307-32161

SV25..HT

1
58313F - EXTENSION, REAR FLOOR PAN TO QUARTER PANEL, RH
58313-32070

SV25

1
58314F - EXTENSION, REAR FLOOR PAN TO QUARTER PANEL, LH
58314-32070

SV25

1
58315E - EXTENSION REAR FLOOR SIDE PANEL, FRONT RH
58315-32040

SV25

1
58317C - EXTENSION, REAR FLOOR SIDE PANEL, REAR LH
58317-32030

SV25

1
58325E - COVER, REAR FLOOR SERVICE HOLE
58325-20040

SV25

1
Common parts
90189-04002
90480-26011
90480-30031
90950-01005
90950-01056
90950-01060
90950-01148
90950-01275
90950-01322
90950-01404
93540-14010
