CV40-BTMDX (1994)

Toyota Camry/Vista

Production Jun 1994 - Jun 1998
Engine 3CT
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

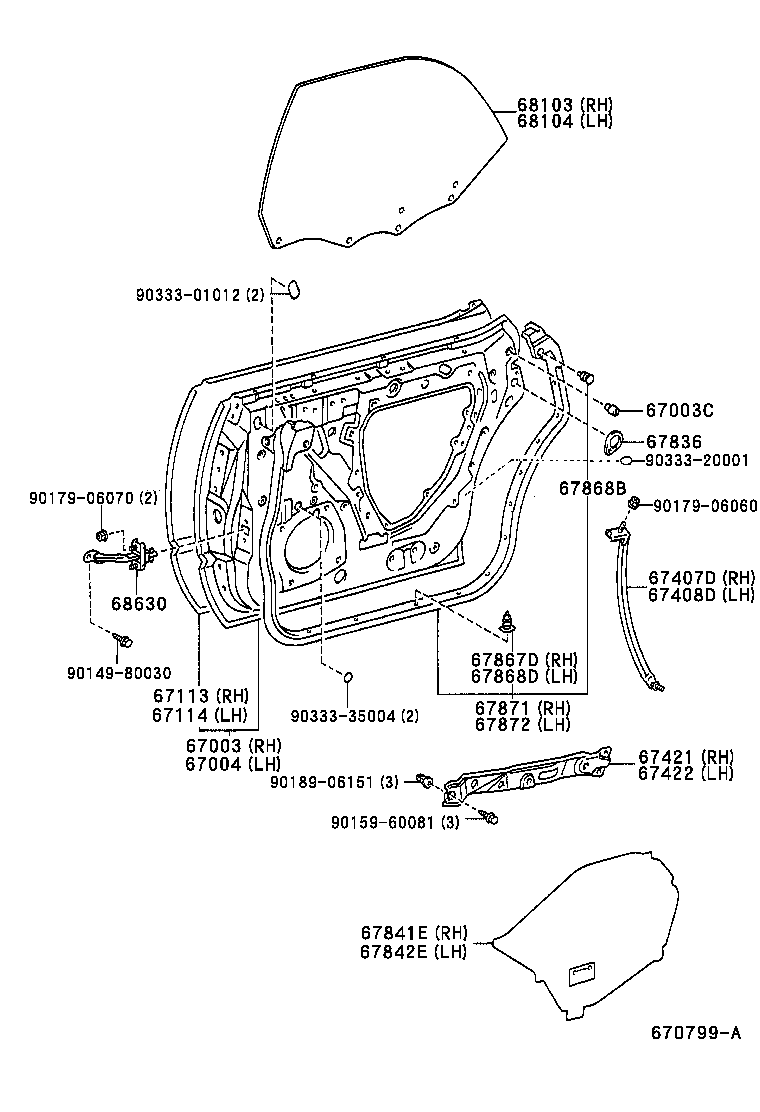

ILLUST NO. 2 OF 2(9406- )HT

Click highlighted areas on diagram

diagram 67003 67003C 67004 67113 67114 67407D 67408D 67421 67422 67836 67841E 67842E 67867D 67868B 67868D 67871 67872 68103 68104 68630 9014980030 9015960081 9017906060 9017906070 9018906151 9033301012 9033320001 9033335004
Part # Description Qty Price
67003 - PANEL SUB-ASSY, REAR DOOR, RH
67003-32340

CV4#,SV4#..HT

1
67003C - CUSHION, REAR DOOR PANEL
90541-09006

CV4#,SV4#..HT

4
67004 - PANEL SUB-ASSY, REAR DOOR, LH
67004-32340

CV4#,SV4#..HT

1
67113 - PANEL, REAR DOOR, OUTER RH
67113-32120

CV4#,SV4#..HT

1
67114 - PANEL, REAR DOOR, OUTER LH
67114-32120

CV4#,SV4#..HT

1
67407D - GUIDE SUB-ASSY, REAR DOOR WINDOW, REAR RH
67407-32090

CV4#,SV4#..HT

1
67408D - GUIDE SUB-ASSY, REAR DOOR WINDOW, REAR LH
67408-32090

CV4#,SV4#..HT

1
67421 - FRAME, REAR DOOR WINDOW, FRONT UPPER RH
67421-32080

CV4#,SV4#..HT

1
67422 - FRAME, REAR DOOR WINDOW, FRONT UPPER LH
67422-32080

CV4#,SV4#..HT

1
67836 - COVER, REAR DOOR LOCK CHILD PROTECTION, RH
67836-32010

CV4#,SV4#

2
67841E - COVER, REAR DOOR SERVICE HOLE, RH
67841-32120

CV4#,SV4#..HT

1
67842E - COVER, REAR DOOR SERVICE HOLE, LH
67842-32090

CV4#,SV4#..HT

1
67867D - RETAINER, REAR DOOR WEATHERSTRIP, RH
67867-12150

CV4#,SV4#..HT

17
67868B - CLIP, DOOR GLASS WEATHERSTRIP(FOR REAR DOOR)
67869-30020

CV4#,SV4#..HT

8
67868D - RETAINER, REAR DOOR WEATHERSTRIP, LH
67867-12150

CV4#,SV4#..HT

17
67867-12150

CV4#,SV4#..HT

34
67871 - WEATHERSTRIP, REAR DOOR, RH
67871-32120

CV4#,SV4#..HT

1
67872 - WEATHERSTRIP, REAR DOOR, LH
67872-32120

CV4#,SV4#..HT

1
68103 - GLASS SUB-ASSY, REAR DOOR, RH
68103-32240

CV4#,SV4#..HT

*UVCTT,厚さ=5.0,グリーン

1
68103-32200

CV4#,SV4#..HT

*TT,厚さ=5.0,ブルー

1
68103-32190

CV4#,SV4#..HT

*TT,厚さ=5.0,ブロンズ

1
68104 - GLASS SUB-ASSY, REAR DOOR, LH
68104-32190

CV4#,SV4#..HT

*TT,厚さ=5.0,ブロンズ

1
68104-32240

CV4#,SV4#..HT

*UVCTT,厚さ=5.0,グリーン

1
68104-32200

CV4#,SV4#..HT

*TT,厚さ=5.0,ブルー

1
68630 - CHECK ASSY, REAR DOOR
68640-32050

CV4#,SV4#..HT

左側

1
68630-32090

CV4#,SV4#..HT

右側

1
Common parts
90149-80030
90159-60081
90179-06060
90179-06070
90189-06151
90333-01012
90333-20001
90333-35004

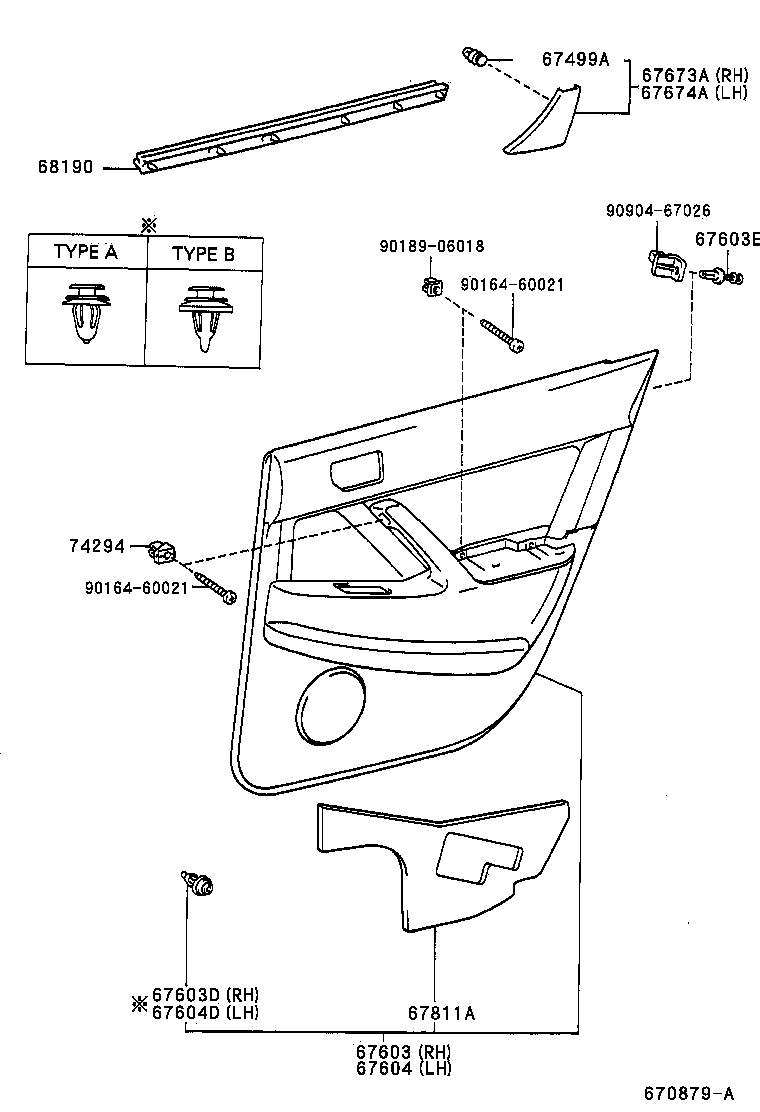

ILLUST NO. 1 OF 2(9406- )

Click highlighted areas on diagram

diagram 67499A 67603 67603D 67603E 67604 67604D 67673A 67674A 67811A 68190 74294 9016460021 9016460021 9018906018 9090467026
Part # Description Qty Price
67603 - BOARD SUB-ASSY, REAR DOOR TRIM, RH
67630-3H270E0

CV4#,SV40,41,43..ETO,VJ

OAK,TRIM4#

1
67630-3H270B0

CV4#,SV40,41,43..ETO,VJ

SHADOW GRAY,TRIM1#

1
67630-3H360E0

CV4#,SV40,41,43..ETO,VJ

OAK,TRIM4#

1
67630-3H360B0

CV4#,SV40,41,43..ETO,VJ

SHADOW GRAY,TRIM1#

1
67603D - RETAINER, REAR DOOR TRIM, RH
67771-32140

CV4#,SV4#..HT

4
67603E - CLIP(FOR REAR DOOR TRIM BOARD)
90467-07066E0

CV4#,SV4#..ETO,LUM,VJ,VX,XJ,ZX

OAK,TRIM4#

2
90467-07066P0

CV4#,SV4#

SHADOW GRAY,TRIM1#

2
67604 - BOARD SUB-ASSY, REAR DOOR TRIM, LH
67640-3H270B0

CV4#,SV40,41,43..ETO,VJ

SHADOW GRAY,TRIM1#

1
67640-3H270E0

CV4#,SV40,41,43..ETO,VJ

OAK,TRIM4#

1
67640-3H360E0

CV4#,SV40,41,43..ETO,VJ

OAK,TRIM4#

1
67640-3H360B0

CV4#,SV40,41,43..ETO,VJ

SHADOW GRAY,TRIM1#

1
67604D - RETAINER, REAR DOOR TRIM, LH
67771-32140

CV4#,SV4#..HT

4
67811A - PAD, REAR DOOR SILENCER
67812-32030

CV4#,SV4#

2
68190 - WEATHERSTRIP ASSY, REAR DOOR GLASS, INNER
68190-32070

CV4#,SV4#..HT

右側

1
68240-32050

CV4#,SV4#..HT

左側

1
74294 - PLATE, REAR DOOR ARMREST, NO.2
74294-32010

CV4#,SV4#

2
Common parts
90164-60021
90189-06018
90904-67026
