ST195G-DWPVF (1995)

Toyota Caldina

Production Feb 1995 - Aug 1997
Engine 3SGE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

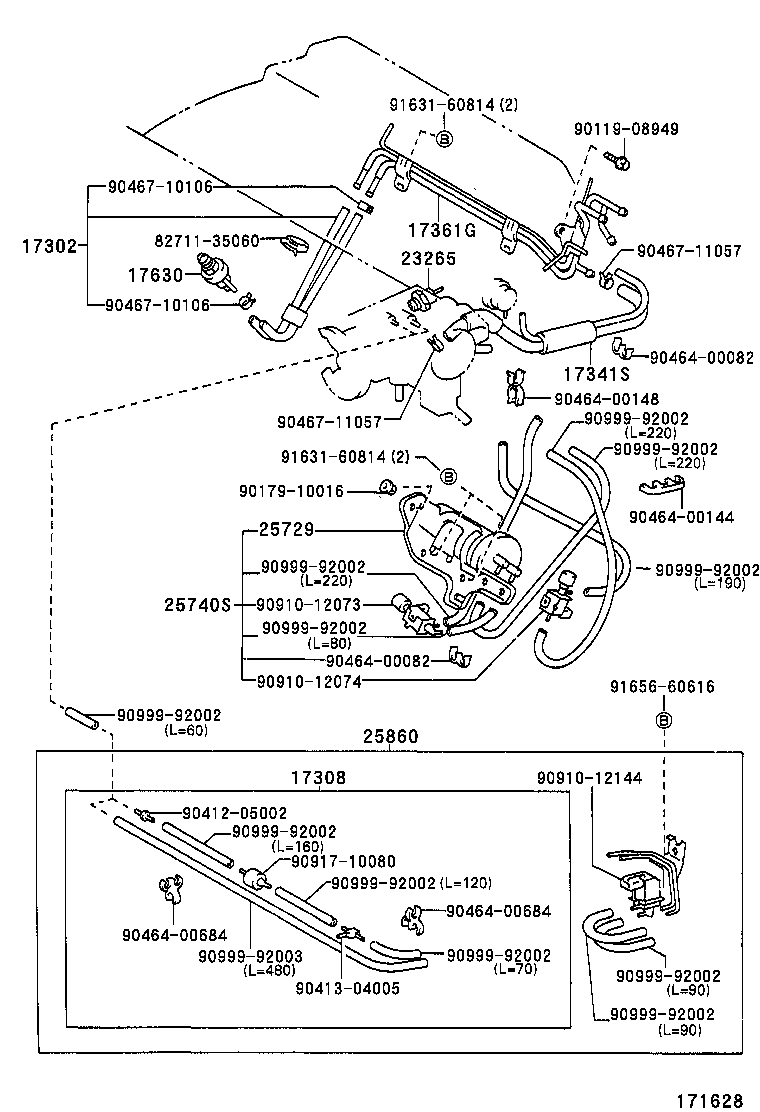

(9502-9601)3SGE

Click highlighted areas on diagram

diagram 17302 17308 17341S 17361G 17630 23265 25729 25740S 25860 8271135060 9011908949 9017910016 9041205002 9041304005 9046400082 9046400082 9046400144 9046400148 9046400684 9046400684 9046710106 9046710106 9046711057 9046711057 9091012073 9091012074 9091012144 9091710080 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992003 9163160814 9163160814 9165660616
Part # Description Qty Price
17302 - HOSE SUB-ASSY, AIR
17302-74100

3SGE..ST195

1
17308 - HOSE SUB-ASSY, VACUUM(FOR IDLE-UP)
17308-74450

3SGE..ST195

1
17341S - HOSE, AIR
17341-88462

3SGE..ST195

1
17361G - TUBE, AIR(FOR IDLE-UP)
17361-88460

3SGE..ST195

1
17361-88464

3SGE..ST195

1
17630 - VALVE ASSY, AIR CONTROL
17630-70020

3S#,4SFE..ST19#

1
17630-70020

3SGE..ST195

1
23265 - FILTER, GAS, NO.1
90917-11031

3SGE..ST195

1
90917-11037

3SGE..ST195

1
90917-11037

3S#..ST19#

1
25729 - TANK, VACUUM SURGE W/BRACKET
25729-88460

3SGE..ST195

1
25740S - VALVE ASSY, AIR CONTROL(FOR IDLE SPEED CONTROL)
25740-88465

3SGE..ST195

1
25860 - VALVE ASSY, VACUUM SWITCHING, NO.1
25860-74130

3SGE..ST195

1
25860-16200

3S#..ST19#

1
Common parts
82711-35060
90119-08949
90179-10016
90412-05002
90413-04005
90464-00082
90464-00144
90464-00148
90464-00684
90467-10106
90467-11057
90910-12073
90910-12074
90910-12144
90917-10080
90999-92002
90999-92003
91631-60814
91656-60616

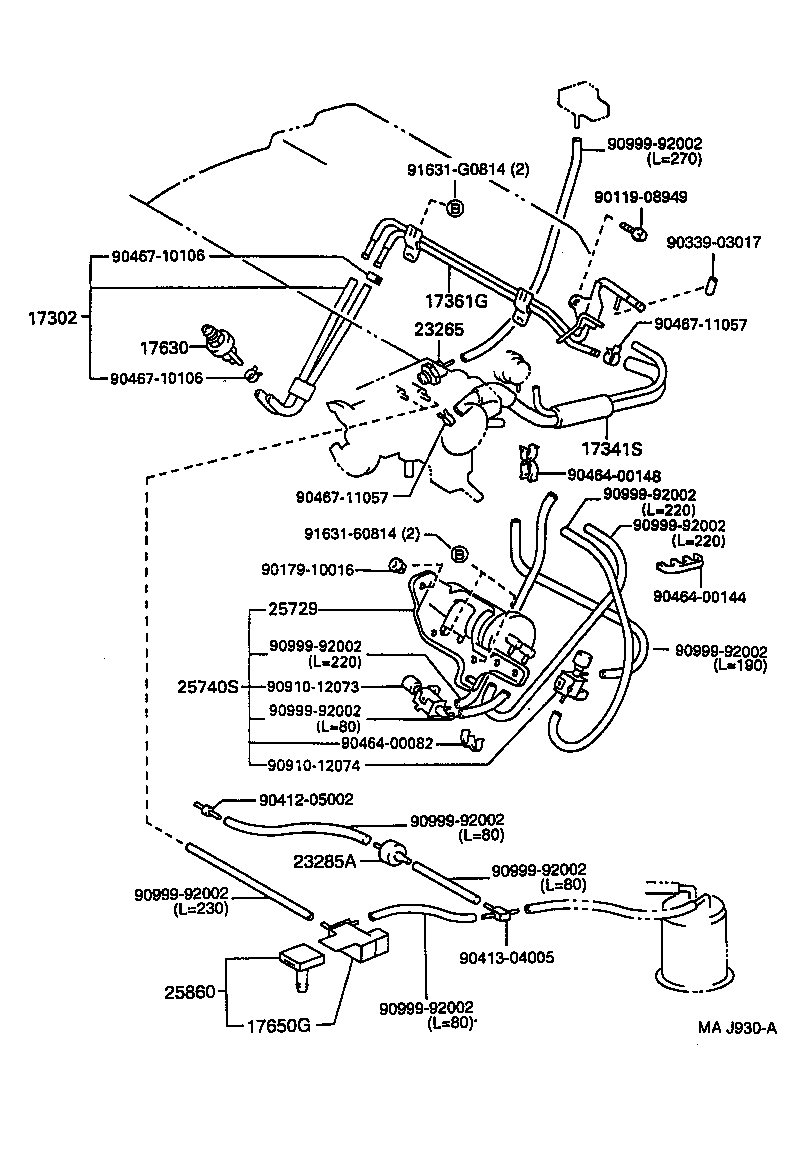

(9601-9708)3SGE

Click highlighted areas on diagram

diagram 17302 17341S 17361G 17630 17650G 23265 23285A 25729 25740S 25860 9011908949 9017910016 9033903017 9041205002 9041304005 9046400082 9046400144 9046400148 9046710106 9046710106 9046711057 9046711057 9091012073 9091012074 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9163160814 91631G0814
Part # Description Qty Price
17302 - HOSE SUB-ASSY, AIR
17302-74100

3SGE..ST195

1
17341S - HOSE, AIR
17341-88462

3SGE..ST195

1
17361G - TUBE, AIR(FOR IDLE-UP)
17361-88460

3SGE..ST195

1
17361-88464

3SGE..ST195

1
17630 - VALVE ASSY, AIR CONTROL
17630-70020

3S#,4SFE..ST19#

1
17630-70020

3SGE..ST195

1
17650G - VALVE, DUTY VACUUM SWITCHING
90910-12170

3S#..ST19#

1
23265 - FILTER, GAS, NO.1
90917-11031

3SGE..ST195

1
90917-11037

3SGE..ST195

1
90917-11037

3S#..ST19#

1
23285A - VALVE, CHECK, NO.1
90917-10080

3SGE..ST195

1
25729 - TANK, VACUUM SURGE W/BRACKET
25729-88460

3SGE..ST195

1
25740S - VALVE ASSY, AIR CONTROL(FOR IDLE SPEED CONTROL)
25740-88465

3SGE..ST195

1
25860 - VALVE ASSY, VACUUM SWITCHING, NO.1
25860-74130

3SGE..ST195

1
25860-16200

3S#..ST19#

1
Common parts
90119-08949
90179-10016
90339-03017
90412-05002
90413-04005
90464-00082
90464-00144
90464-00148
90467-10106
90467-11057
90910-12073
90910-12074
90999-92002
91631-60814
91631-G0814
