CT197V-DXMNE (1998)

Toyota Caldina

Production May 1998 - Jun 2002
Engine 3CE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

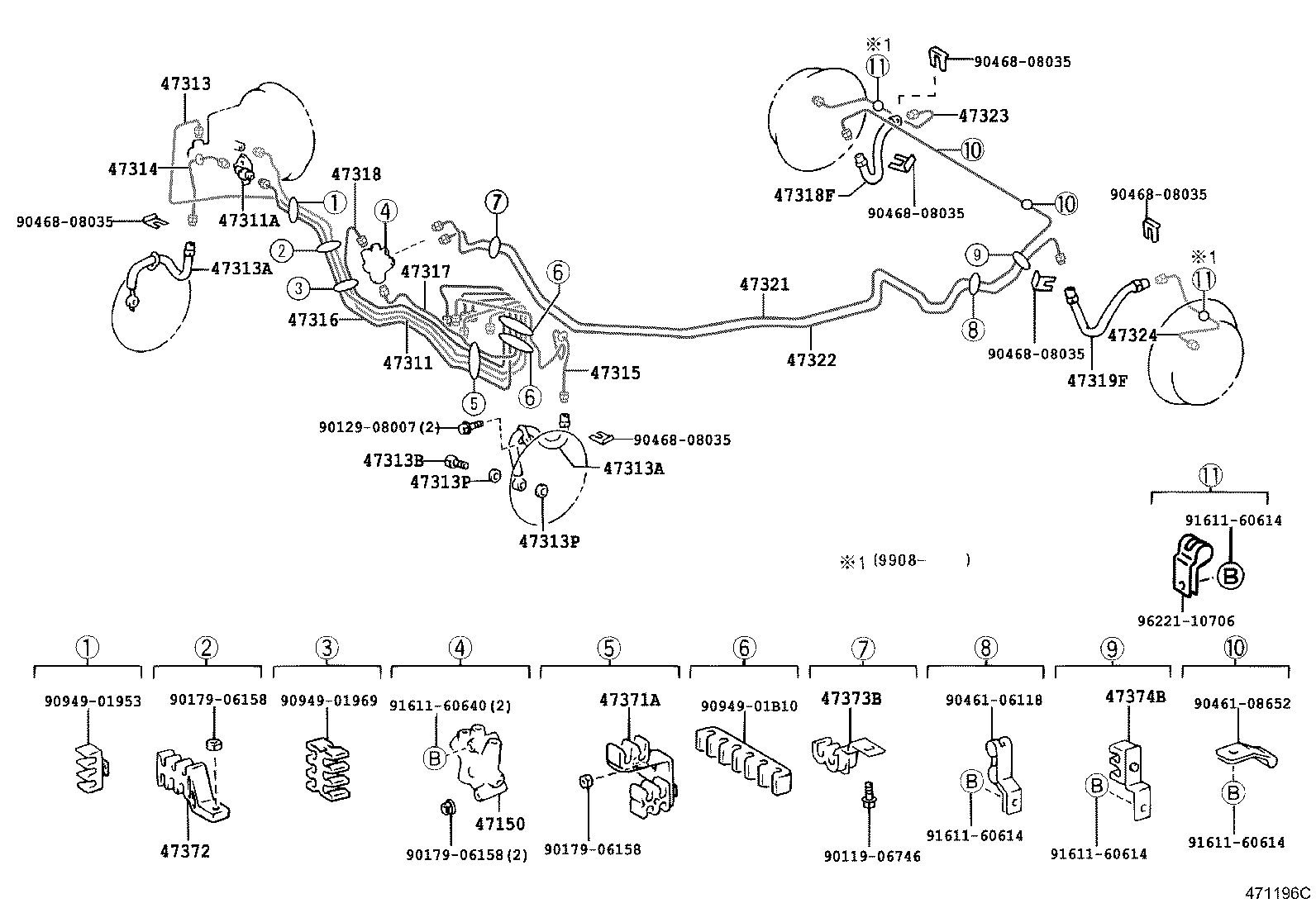

ILLUST NO. 1 OF 2(9805- )CT197,ET196

Click highlighted areas on diagram

アリ(ABS)

diagram 47150 47311 47311A 47313 47313A 47313A 47313B 47313P 47313P 47314 47315 47316 47317 47318 47318F 47319F 47321 47322 47323 47324 47371A 47372 47373B 47374B 9011906746 9012908007 9017906158 9017906158 9017906158 9046106118 9046108652 9046808035 9046808035 9046808035 9046808035 9046808035 9046808035 9094901953 9094901969 9094901B10 9161160614 9161160614 9161160614 9161160614 9161160640 9622110706
Part # Description Qty Price
47150 - VALVE ASSY, PROPORTIONING
47150-16050

CT19#

1
47150-33020

CT19#,ET196,ST198

アリ(ABS)

1
47150-16050

CT19#,ET196,ST190..DSL,EFI

1
47311 - TUBE, FRONT BRAKE, NO.1
47311-20840

CT19#,ET196,ST190,191

1
47311-21050

CT19#,ET196,ST198

アリ(ABS)

1
47311A - WAY(FOR FRONT BRAKE TUBE)
90904-12019

CT19#,ET196,ST198

アリ(ABS)

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-20610

CT19#,ET196,ST190,191

1
47313-21070

CT19#,ET196,ST198

アリ(ABS)

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02696

CT19#,ET196,ST19#

左側

1
90947-02695

CT19#,ET196,ST19#

右側

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02696

CT19#,ET196,ST19#

左側

1
90947-02695

CT19#,ET196,ST19#

右側

1
47313B - BOLT, UNION(FOR FRONT FLEXIBLE HOSE)
90401-10045

AT191,CT19#,ET196,ST19#

2
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
47389-50020

CT19#,ET196,ST198

アリ(ABS)

2
47389-30010

AT191,CT19#,ET196,ST19#

4
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
47389-50020

CT19#,ET196,ST198

アリ(ABS)

2
47389-30010

AT191,CT19#,ET196,ST19#

4
47314 - TUBE, FRONT BRAKE, NO.4
47314-20640

CT19#,ET196,ST198

アリ(ABS)

1
47314-20480

CT19#,ET196,ST19#

1
47315 - TUBE, FRONT BRAKE, NO.5
47315-20550

CT19#,ET196,ST190,191

1
47315-21050

CT19#,ET196,ST198

アリ(ABS)

1
47316 - TUBE, FRONT BRAKE, NO.6
47316-21320

CT19#,ET196,ST198

1
47317 - TUBE, FRONT BRAKE, NO.7
47317-21030

CT19#,ET196,ST198

1
47318 - TUBE, FRONT BRAKE, NO.8
47318-21080

CT19#,ET196,ST198

1
47323 - TUBE, REAR BRAKE, NO.3
47323-21030

CT196,197,ET196

1
47323-21032

CT197,ET196

1
47324 - TUBE, REAR BRAKE, NO.4
47324-21030

CT196,197,ET196

1
47324-21032

CT197,ET196

1
47371A - CLAMP, BRAKE TUBE, NO.1
47371-20311

CT19#,ET196,ST19#

1
47372 - CLAMP, BRAKE TUBE, NO.2
47371-20370

CT19#,ET196,ST19#

1
47371-21020

CT19#,ET196,ST198

アリ(ABS)

1
Common parts
90119-06746
90129-08007
90179-06158
90461-06118
90461-08652
90468-08035
90949-01953
90949-01969
90949-01B10
91611-60614
91611-60640
96221-10706

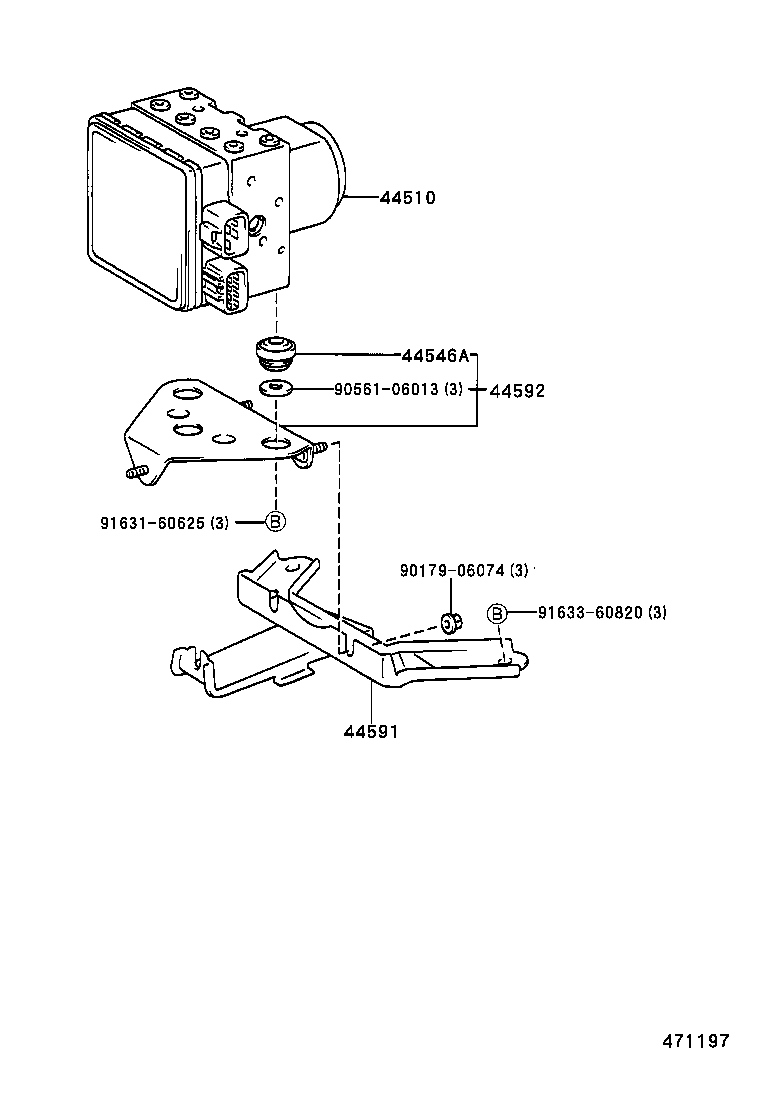

ILLUST NO. 2 OF 2(9805- )

Click highlighted areas on diagram

アリ(ABS)

diagram 44510 44546A 44591 44592 9017906074 9056106013 9163160625 9163360820
Part # Description Qty Price
44510 - ACTUATOR ASSY, BRAKE
44050-12040

CT19#,ET196,ST198

1
44546A - CUSHION, BRAKE ACTUATOR BOLT
44546-12100

CT19#,ET196,ST198

3
44591 - BRACKET, BRAKE ACTUATOR, NO.1
44591-21030

CT19#,ET196,ST198

1
44592 - BRACKET, BRAKE ACTUATOR, NO.2
44592-21010

CT19#,ET196,ST198

1
Common parts
90179-06074
90561-06013
91631-60625
91633-60820
