CT196V-DXMNS (1992)

Toyota Caldina

Production Nov 1992 - May 1998
Engine 2C
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 2 OF 2(9211- )

Click highlighted areas on diagram

diagram 67003 67004 67113 67114 67407D 67408D 67835D 67841E 67842E 67847B 67848A 67867D 67868D 67869D 67871 67872 67877A 67878A 68103 68104 68123B 68124B 68142C 68152C 68188 68189 68211E 68617A 68618A 68630 69813B 69814A 9010506145 9010506199 9011906351 9015140025 9017906070 9033330002 9033330009 9033335004 9054109006 9054109006 9095901481 9165160614 91651B0614
Part # Description Qty Price
67003 - PANEL SUB-ASSY, REAR DOOR, RH
67003-21070

CT19#,ET196,ST19#..CZ,FZ,TZ,TZG,UL,UX

1
67003-21080

CT196,198,ET196..U

1
67003-21071

AT191,CT19#,ET196,ST19#..CZ,FZ,TZ,TZG,UL,UX

1
67003-21081

CT196,197,198,199,ET196,ST198..U

1
67004 - PANEL SUB-ASSY, REAR DOOR, LH
67004-21070

CT19#,ET196,ST19#..CZ,FZ,TZ,TZG,UL,UX

1
67004-21080

CT196,198,ET196..U

1
67004-21071

AT191,CT19#,ET196,ST19#..CZ,FZ,TZ,TZG,UL,UX

1
67004-21081

CT196,197,198,199,ET196,ST198..U

1
67113 - PANEL, REAR DOOR, OUTER RH
67113-20210

AT191,CT19#,ET196,ST19#..CZ,FZ,TZ,TZG,UL,UX

1
67113-21020

CT196,197,198,199,ET196,ST198..U

1
67114 - PANEL, REAR DOOR, OUTER LH
67114-20210

AT191,CT19#,ET196,ST19#..CZ,FZ,TZ,TZG,UL,UX

1
67114-21020

CT196,197,198,199,ET196,ST198..U

1
67407D - GUIDE SUB-ASSY, REAR DOOR WINDOW, REAR RH
67407-21010

AT191,CT19#,ET196,ST19#

1
67408D - GUIDE SUB-ASSY, REAR DOOR WINDOW, REAR LH
67408-21010

AT191,CT19#,ET196,ST19#

1
67835D - COVER, REAR DOOR SERVICE HOLE, NO.3 RH
67835-20060

AT191,CT19#,ET196,ST190,198..FZ,U,UL,UX

2
67841E - COVER, REAR DOOR SERVICE HOLE, RH
67805-20050

CT19#,ET196,ST19#

1
67805-20050

CT19#,ET196,ST190..FZ,U,UL,UX

1
67841-21010

AT191,CT19#,ET196,ST19#

1
67841-20340

CT19#,ET196,ST19#

1
67842E - COVER, REAR DOOR SERVICE HOLE, LH
67806-20040

CT19#,ET196,ST190..FZ,U,UL,UX

1
67841-20340

CT19#,ET196,ST19#

1
67806-20040

CT19#,ET196,ST19#

1
67841-21010

AT191,CT19#,ET196,ST19#

1
67847B - SEAL, REAR DOOR VENT, RH NO.1
67847-20060

AT191,CT19#,ET196,ST19#

1
67848A - SEAL, REAR DOOR VENT, LH NO.1
67848-20060

AT191,CT19#,ET196,ST19#

1
67867D - RETAINER, REAR DOOR WEATHERSTRIP, RH
67868-95R00

CT19#,ET196,ST19#

12
67867-12150

CT196,197,198,199,ET196,ST198

8
67868-95R00

CT196,198,ET196

8
67868D - RETAINER, REAR DOOR WEATHERSTRIP, LH
67868-95R00

CT19#,ET196,ST19#

12
67868-95R00

CT196,198,ET196

8
67867-12150

CT196,197,198,199,ET196,ST198

8
67869D - CLIP, DOOR WEATHERSTRIP
67869-20020

AT191,CT19#,ET196,ST19#

2
67871 - WEATHERSTRIP, REAR DOOR, RH
67871-21030

CT19#,ET196,ST19#

1
67871-21040

CT196,197,198,199,ET196,ST198

1
67872 - WEATHERSTRIP, REAR DOOR, LH
67872-21030

CT19#,ET196,ST19#

1
67872-21040

CT196,197,198,199,ET196,ST198

1
67877A - RETAINER, REAR DOOR GLASS FRONT WEATHERSTRIP, RH
67877-20030

CT19#,ET196,ST19#

1
67878A - RETAINER, REAR DOOR GLASS FRONT WEATHERSTRIP, LH
67877-20030

CT19#,ET196,ST19#

1
68103 - GLASS SUB-ASSY, REAR DOOR, RH
68103-21010

CT196,198,ET196

*TEM,厚さ=3.5,ブルー

1
68103-21011

CT196,197,198,199,ET196,ST198

*TEM,厚さ=3.5,グリーン

1
68104 - GLASS SUB-ASSY, REAR DOOR, LH
68104-21011

CT196,197,198,199,ET196,ST198

*TEM,厚さ=3.5,グリーン

1
68104-21010

CT196,198,ET196

*TEM,厚さ=3.5,ブルー

1
68123B - GLASS, REAR DOOR QUARTER WINDOW, RH
68123-21031

CT196,197,198,199,ET196,ST198

*TEM,厚さ=3.1,グリーン

1
68123-21030

CT196,198,ET196

*TEM,厚さ=3.1,ブルー

1
68124B - GLASS, REAR DOOR QUARTER WINDOW, LH
68124-21030

CT196,198,ET196

*TEM,厚さ=3.1,ブルー

1
68124-21031

CT196,197,198,199,ET196,ST198

*TEM,厚さ=3.1,グリーン

1
68142C - RUN, REAR DOOR GLASS, RH
68142-21030

AT191,CT19#,ET196,ST19#

1
68152C - RUN, REAR DOOR GLASS, LH
68152-21010

AT191,CT19#,ET196,ST19#

1
68188 - WEATHERSTRIP, REAR DOOR QUARTER WINDOW, RH
68188-21020

AT191,CT19#,ET196,ST19#

1
68189 - WEATHERSTRIP, REAR DOOR QUARTER WINDOW, LH
68189-21020

AT191,CT19#,ET196,ST19#

1
68211E - CLIP, DOOR GLASS WEATHERSTRIP
90904-67016

AT191,CT19#,ET196,ST19#

2
68617A - PIN, REAR DOOR CHECK
68617-20011

CT19#,ET196,ST19#

2
68617-20030

CT19#,ET196,ST19#

2
68617-20040

AT191,CT19#,ET196,ST19#

PLANT NO.A41

2
68617-20050

AT191,CT19#,ET196,ST19#

PLANT NO.A41

2
68618A - BRACKET, REAR DOOR CHECK ARM, LH
68618-20010

AT191,CT19#,ET196,ST19#

2
68630 - CHECK ASSY, REAR DOOR
68630-20090

CT19#,ET196,ST19#

2
68630-20091

AT191,CT19#,ET196,ST19#

2
69813B - PLATE, REAR DOOR WINDOW REGULATOR BASE, RH
69813-20031

CT196,197,198,199,ET196,ST198..U,UL

1
69813-20030

CT19#,ET196,ST19#

1
69813-20031

CT19#,ET196,ST19#

1
69814A - PLATE, REAR DOOR WINDOW REGULATOR BASE, LH
69814-20021

CT196,197,198,199,ET196,ST198..U,UL

1
69814-20020

CT19#,ET196,ST19#

1
69814-20021

CT19#,ET196,ST19#

1
Common parts
90105-06145
90105-06199
90119-06351
90151-40025
90179-06070
90333-30002
90333-30009
90333-35004
90541-09006
90959-01481
91651-60614
91651-B0614

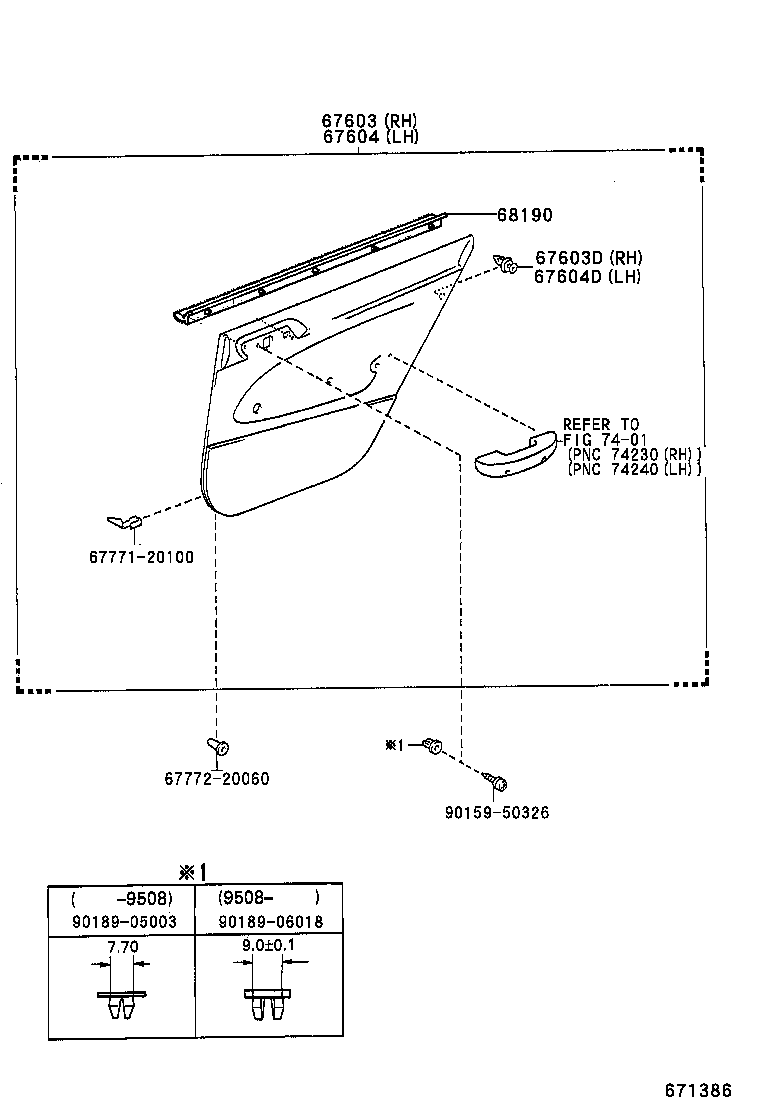

ILLUST NO. 1 OF 2(9211- )U,UL

Click highlighted areas on diagram

diagram 67603 67603D 67604 67604D 6777120100 6777220060 68190 7401 9015950326 9018905003 9018906018
Part # Description Qty Price
67603 - BOARD SUB-ASSY, REAR DOOR TRIM, RH
67630-21030C1

CT196,198,ET196..UL

BLACK,TRIM2#

1
67630-21020C1

CT196,198,ET196..U

BLACK,TRIM2#

1
67630-21030B0

CT196,198,ET196..UL

SHADOW GRAY,TRIM1#

1
67630-21020B0

CT196,198,ET196..U

SHADOW GRAY,TRIM1#

1
67603D - RETAINER, REAR DOOR TRIM, RH
67771-20110

CT19#,ET196,ST19#

7
67771-20110

CT196,198,ET196..U,UL

7
67604 - BOARD SUB-ASSY, REAR DOOR TRIM, LH
67640-21020C1

CT196,198,ET196..U

BLACK,TRIM2#

1
67640-21020B0

CT196,198,ET196..U

SHADOW GRAY,TRIM1#

1
67640-21030B0

CT196,198,ET196..UL

SHADOW GRAY,TRIM1#

1
67640-21030C1

CT196,198,ET196..UL

BLACK,TRIM2#

1
67604D - RETAINER, REAR DOOR TRIM, LH
67771-20110

CT19#,ET196,ST19#

7
67771-20110

CT196,197,198,199,ET196,ST198..U,UL

7
68190 - WEATHERSTRIP ASSY, REAR DOOR GLASS, INNER
68173-21020

CT196,197,198,199,ET196,ST198..U,UL

右側

1
68174-21010

CT196,197,198,199,ET196,ST198..U,UL

左側

1
Common parts
67771-20100
67772-20060
90159-50326
90189-05003
90189-06018
Linked diagrams
7401
