ATH10W-PRXGB (2003)

Toyota Alphard Hv

Production Jul 2003 - Apr 2008
Engine 2AZFXE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0307- )

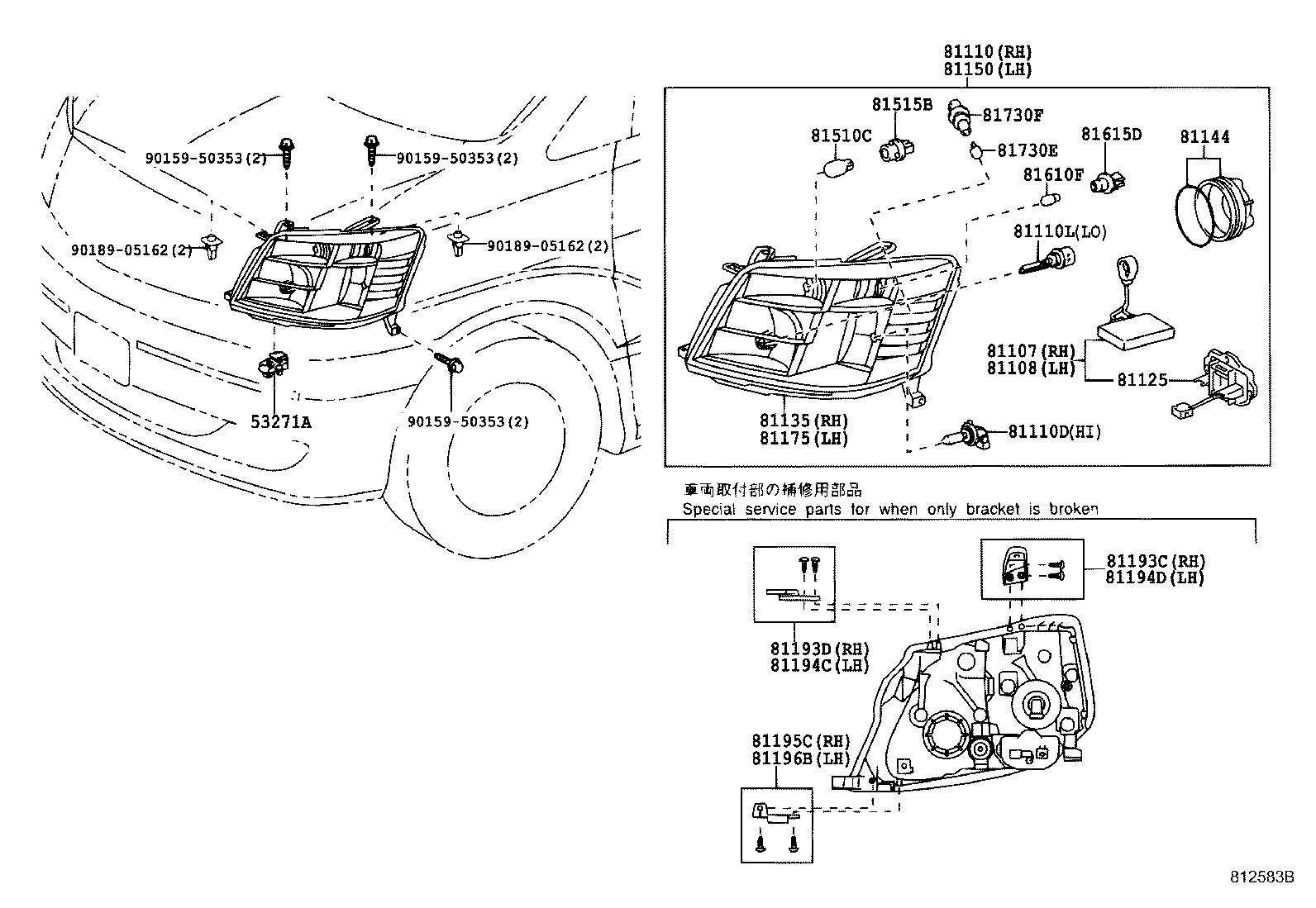

Click highlighted areas on diagram

diagram 53271A 81107 81108 81110 81110D 81110L 81125 81135 81144 81150 81175 81193C 81193D 81194C 81194D 81195C 81196B 81510C 81515B 81610F 81615D 81730E 81730F 9015950353 9015950353 9015950353 9018905162 9018905162
Part # Description Qty Price
53271A - BRACKET, HEADLAMP MOUNTING
53271-12060

ATH10

2
81107 - COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH
81107-58020

ATH10

1
81108 - COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH
81107-58020

ATH10

1
81110 - HEADLAMP ASSY, RH
81110-58040

ATH10

1
81110-58080

ATH10

1
81110D - BULB(FOR HEADLAMP, NO.2)
90080-81041

ATH10

12V 65W

2
81110L - BULB, DISCHARGE HEADLAMP
90981-20009

ATH10

85V 35W

2
81125 - CORD, HEADLAMP
81125-58020

ATH10

2
81135 - UNIT ASSY, HEADLAMP, RH
81145-58040

ATH10

1
81145-58080

ATH10

1
81144 - COVER, HEADLAMP, NO.1
81135-13290

ATH10

2
81150 - HEADLAMP ASSY, LH
81150-58040

ATH10

1
81150-58080

ATH10

1
81175 - UNIT ASSY, HEADLAMP, LH
81185-58040

ATH10

1
81185-58080

ATH10

1
81193C - RETAINER, RH HEADLAMP PROTECTOR, UPPER RH
81193-58010

ATH10

1
81193D - RETAINER, RH HEADLAMP PROTECTOR, UPPER LH
81193-58020

ATH10

1
81194C - RETAINER, LH HEADLAMP PROTECTOR, UPPER RH
81194-58020

ATH10

1
81194D - RETAINER, LH HEADLAMP PROTECTOR, UPPER LH
81194-58010

ATH10

1
81195C - RETAINER, RH HEADLAMP PROTECTOR, LOWER LH
81195-58020

ATH10

1
81196B - RETAINER, LH HEADLAMP PROTECTOR, LOWER RH
81196-58020

ATH10

1
81510C - BULB (FOR FRONT TURN SIGNAL LAMP)
90981-15011

ATH10

12V 21W,アンバー

2
81515B - SOCKET, FRONT TURN SIGNAL LAMP
81515-42050

ATH10

2
81610F - BULB(FOR CLEARANCE LAMP)
99132-12050

ATH10

12V 5W

2
81615D - SOCKET, CLEARANCE LAMP
81139-58010

ATH10

2
81730E - BULB (FOR SIDE TURN SIGNAL)
99132-12050

ATH10

2
81730F - SOCKET PLUG, SIDE TURN SIGNEL LAMP
90075-60056

ATH10

2
Common parts
90159-50353
90189-05162
