AYH30W-NFXVB (2018)

Toyota Alphard/Vellfire/Hv

Production Jan 2018 - Jan 2020
Engine 2ARFXE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

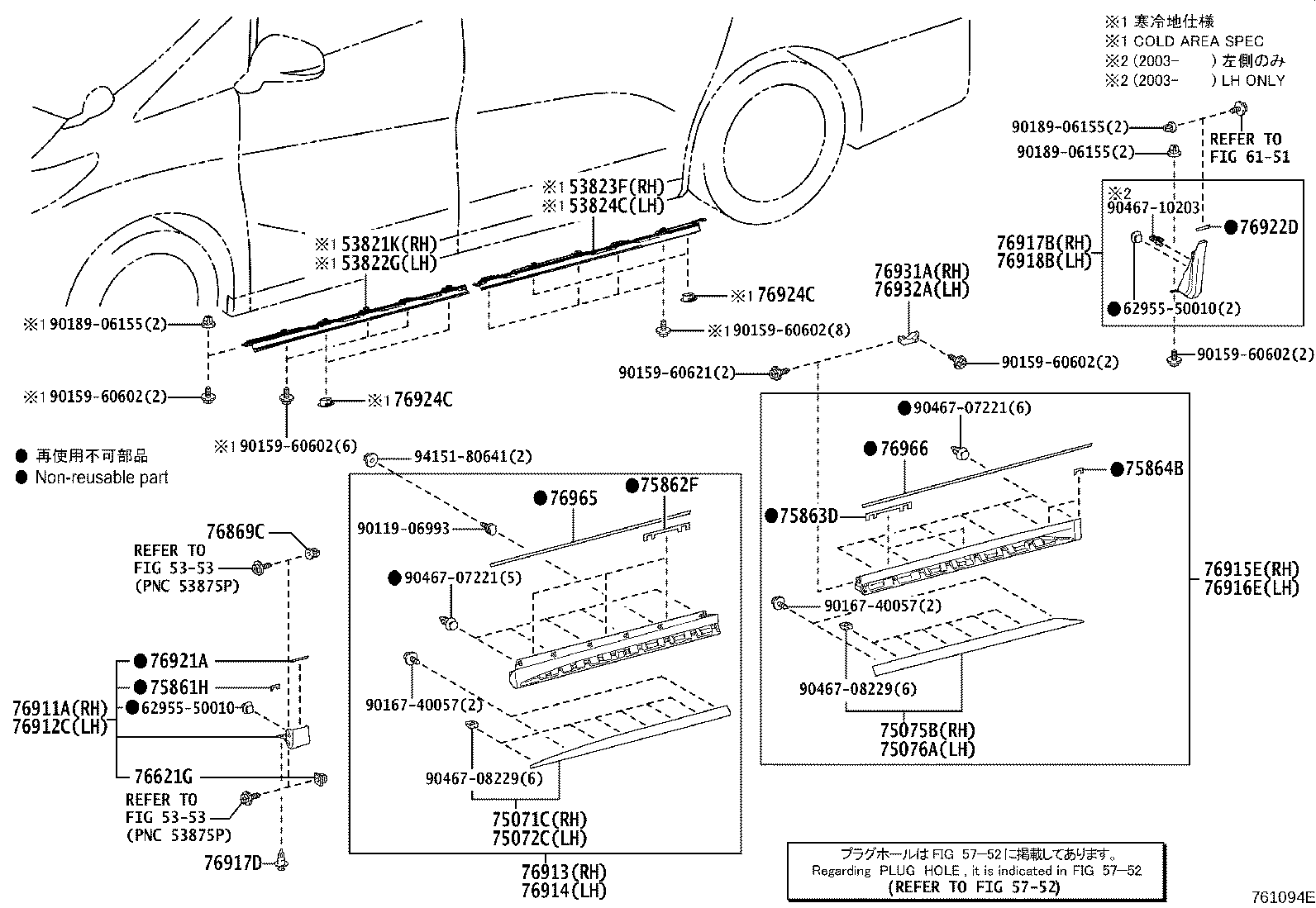

ILLUST NO. 2 OF 2(1801- )ELS,ELZ ; (2001- )07S..S,Z

Click highlighted areas on diagram

アリ(ドアアウトサイドモールディング)

diagram 5353 5353 53821K 53822G 53823F 53824C 5752 6151 6295550010 6295550010 75071C 75072C 75075B 75076A 75861H 75862F 75863D 75864B 76621G 76869C 76911A 76912C 76913 76914 76915E 76916E 76917B 76917D 76918B 76921A 76922D 76924C 76924C 76931A 76932A 76965 76966 9011906993 9015960602 9015960602 9015960602 9015960602 9015960602 9015960621 9016740057 9016740057 9018906155 9018906155 9018906155 9046707221 9046707221 9046708229 9046708229 9046710203 9415180641
Part # Description Qty Price
53821K - PROTECTOR, FRONT SIDE PANEL, NO.1 RH
53821-58040

AGH3#,AYH30,GGH3#

寒冷地仕様

1
53822G - PROTECTOR, FRONT SIDE PANEL, NO.1 LH
53822-58040

AGH3#,AYH30,GGH3#

寒冷地仕様

1
53823F - PROTECTOR, FRONT SIDE PANEL, NO.2 RH
53823-58040

AGH3#,AYH30,GGH3#

寒冷地仕様

1
53824C - PROTECTOR, FRONT SIDE PANEL, NO.2 LH
53824-58040

AGH3#,AYH30,GGH3#

寒冷地仕様

1
75861H - PROTECTOR, ROCKER PANEL MOULDING, NO.1
75864-58010

AGH3#,AYH30,GGH3#

2
75862F - PROTECTOR, ROCKER PANEL MOULDING, NO.2
75861-58010

AGH3#,AYH30,GGH3#

6
75863D - PROTECTOR, ROCKER PANEL MOULDING, NO.3
75861-58010

AGH3#,AYH30,GGH3#

4
75864B - PROTECTOR, ROCKER PANEL MOULDING, NO.4
75864-58010

AGH3#,AYH30,GGH3#

4
76621G - GROMMET, NO.1
90189-06237

AGH3#,AYH30,GGH3#

2
76869C - GROMMET, SCREW, NO.1
90189-06155

AGH3#,AYH30,GGH3#

2
76911A - MUDGUARD, FENDER PANEL, RH
76901-58040A0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

WHITE PEARL CS.,070

1
76901-58040E0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

STEEL BLONDE ME.,4X1

1
76901-58040C0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

BLACK,202

1
76901-58050A0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

WHITE PEARL CS.,070

1
76901-58050A1

AGH3#,AYH30,GGH3#..S,SC,SR

LUXURY WHITE PEARL CS.GF.,086

1
76901-58050D0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

DK. RED M.M.,3Q3

1
76901-58050C1

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

SPARKLING BLACK PEARL CS.,220

1
76901-58040E1

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

GRAPHITE ME.,4X7

1
76901-58050C0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

BLACK,202

1
76901-58050E1

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

GRAPHITE ME.,4X7

1
76901-58040C2

AGH3#,AYH30,GGH3#..VFIRE..(EL,V,VL,X)

BURNING BLACK CS.GF,222

1
76912C - MUDGUARD, FENDER PANEL, LH
76902-58040A0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

WHITE PEARL CS.,070

1
76902-58040C0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

BLACK,202

1
76902-58040E1

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

GRAPHITE ME.,4X7

1
76902-58050C0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

BLACK,202

1
76902-58040E0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

STEEL BLONDE ME.,4X1

1
76902-58040C2

AGH3#,AYH30,GGH3#..VFIRE..(EL,V,VL,X)

BURNING BLACK CS.GF,222

1
76902-58050C1

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

SPARKLING BLACK PEARL CS.,220

1
76902-58050A0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

WHITE PEARL CS.,070

1
76902-58050E1

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

GRAPHITE ME.,4X7

1
76902-58050A1

AGH3#,AYH30,GGH3#..S,SC,SR

LUXURY WHITE PEARL CS.GF.,086

1
76902-58050D0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

DK. RED M.M.,3Q3

1
76913 - MUDGUARD, FRONT DOOR, RH
76903-58050A0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

WHITE PEARL CS.,070

1
76903-58060C1

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

SPARKLING BLACK PEARL CS.,220

1
76903-58050E0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

STEEL BLONDE ME.,4X1

1
76903-58060C0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

BLACK,202

1
76903-58050E1

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

GRAPHITE ME.,4X7

1
76903-58050C2

AGH3#,AYH30,GGH3#..VFIRE..(EL,V,VL,X)

BURNING BLACK CS.GF,222

1
76903-58060A0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

WHITE PEARL CS.,070

1
76903-58060A1

AGH3#,AYH30,GGH3#..S,SC,SR

LUXURY WHITE PEARL CS.GF.,086

1
76903-58060D0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

DK. RED M.M.,3Q3

1
76903-58060E1

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

GRAPHITE ME.,4X7

1
76903-58050C0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

BLACK,202

1
76914 - MUDGUARD, FRONT DOOR, LH
76904-58050A0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

WHITE PEARL CS.,070

1
76904-58050C0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

BLACK,202

1
76904-58060A1

AGH3#,AYH30,GGH3#..S,SC,SR

LUXURY WHITE PEARL CS.GF.,086

1
76904-58050C2

AGH3#,AYH30,GGH3#..VFIRE..(EL,V,VL,X)

BURNING BLACK CS.GF,222

1
76904-58060C1

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

SPARKLING BLACK PEARL CS.,220

1
76904-58060D0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

DK. RED M.M.,3Q3

1
76904-58050E0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

STEEL BLONDE ME.,4X1

1
76904-58060C0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

BLACK,202

1
76904-58060E1

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

GRAPHITE ME.,4X7

1
76904-58060A0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

WHITE PEARL CS.,070

1
76904-58050E1

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

GRAPHITE ME.,4X7

1
76915E - MUDGUARD, SLIDE DOOR, RH
76905-58050A0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

WHITE PEARL CS.,070

1
76905-58050C0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

BLACK,202

1
76905-58060A0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

WHITE PEARL CS.,070

1
76905-58050E1

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

GRAPHITE ME.,4X7

1
76905-58050C2

AGH3#,AYH30,GGH3#..VFIRE..(EL,V,VL,X)

BURNING BLACK CS.GF,222

1
76905-58060A1

AGH3#,AYH30,GGH3#..S,SC,SR

LUXURY WHITE PEARL CS.GF.,086

1
76905-58060C1

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

SPARKLING BLACK PEARL CS.,220

1
76905-58050E0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

STEEL BLONDE ME.,4X1

1
76905-58060E1

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

GRAPHITE ME.,4X7

1
76905-58060C0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

BLACK,202

1
76905-58060D0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

DK. RED M.M.,3Q3

1
76916E - MUDGUARD, SLIDE DOOR, LH
76906-58050C0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

BLACK,202

1
76906-58050C2

AGH3#,AYH30,GGH3#..VFIRE..(EL,V,VL,X)

BURNING BLACK CS.GF,222

1
76906-58050E1

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

GRAPHITE ME.,4X7

1
76906-58060A0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

WHITE PEARL CS.,070

1
76906-58060A1

AGH3#,AYH30,GGH3#..S,SC,SR

LUXURY WHITE PEARL CS.GF.,086

1
76906-58050A0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

WHITE PEARL CS.,070

1
76906-58060D0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

DK. RED M.M.,3Q3

1
76906-58050E0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

STEEL BLONDE ME.,4X1

1
76906-58060C0

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

BLACK,202

1
76906-58060C1

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

SPARKLING BLACK PEARL CS.,220

1
76906-58060E1

AGH3#,AYH30,GGH3#..S,SC,SR,Z,ZG,ZR

GRAPHITE ME.,4X7

1
76917B - MUDGUARD, QUARTER PANEL, RH
76907-58080C0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

BLACK,202

1
76907-58080E1

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

GRAPHITE ME.,4X7

1
76907-58090A0

AGH3#,AYH30,GGH3#..ELS,ELZ,S,SC,SR,Z,ZG,ZR

WHITE PEARL CS.,070

1
76907-58080A0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

WHITE PEARL CS.,070

1
76907-58080C2

AGH3#,AYH30,GGH3#..VFIRE..(EL,V,VL,X)

BURNING BLACK CS.GF,222

1
76907-58090C0

AGH3#,AYH30,GGH3#..ELS,ELZ,S,SC,SR,Z,ZG,ZR

BLACK,202

1
76907-58080E0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

STEEL BLONDE ME.,4X1

1
76907-58090A1

AGH3#,AYH30,GGH3#..ELS,S,SC,SR

LUXURY WHITE PEARL CS.GF.,086

1
76907-58090E1

AGH3#,AYH30,GGH3#..ELS,ELZ,S,SC,SR,Z,ZG,ZR

GRAPHITE ME.,4X7

1
76907-58090C1

AGH3#,AYH30,GGH3#..ELS,ELZ,S,SC,SR,Z,ZG,ZR

SPARKLING BLACK PEARL CS.,220

1
76907-58090D0

AGH3#,AYH30,GGH3#..ELS,ELZ,S,SC,SR,Z,ZG,ZR

DK. RED M.M.,3Q3

1
76917D - CLIP
52161-16010

AGH3#,AYH30,GGH3#

2
76918B - MUDGUARD, QUARTER PANEL, LH
76908-58080E1

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

GRAPHITE ME.,4X7

1
76908-58080C0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

BLACK,202

1
76908-58090C0

AGH3#,AYH30,GGH3#..ELS,ELZ,S,SC,SR,Z,ZG,ZR

BLACK,202

1
76908-58090A1

AGH3#,AYH30,GGH3#..ELS,S,SC,SR

LUXURY WHITE PEARL CS.GF.,086

1
76908-58080A0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

WHITE PEARL CS.,070

1
76908-58090C1

AGH3#,AYH30,GGH3#..ELS,ELZ,S,SC,SR,Z,ZG,ZR

SPARKLING BLACK PEARL CS.,220

1
76908-58090A0

AGH3#,AYH30,GGH3#..ELS,ELZ,S,SC,SR,Z,ZG,ZR

WHITE PEARL CS.,070

1
76908-58090E1

AGH3#,AYH30,GGH3#..ELS,ELZ,S,SC,SR,Z,ZG,ZR

GRAPHITE ME.,4X7

1
76908-58090D0

AGH3#,AYH30,GGH3#..ELS,ELZ,S,SC,SR,Z,ZG,ZR

DK. RED M.M.,3Q3

1
76908-58080C2

AGH3#,AYH30,GGH3#..VFIRE..(EL,V,VL,X)

BURNING BLACK CS.GF,222

1
76908-58080E0

AGH3#,AYH30,GGH3#..EL,G,GF,V,VL,X

STEEL BLONDE ME.,4X1

1
76921A - PROTECTOR, SIDE MUDGUARD, NO.1
76921-58040

AGH3#,AYH30,GGH3#

2
76922D - PROTECTOR, SIDE MUDGUARD, NO.2
76922-58050

AGH3#,AYH30,GGH3#

2
76924C - RETAINER, SIDE MUDGUARD, NO.2
76924-52021

AGH3#,AYH30,GGH3#

寒冷地仕様

8
76924C - RETAINER, SIDE MUDGUARD, NO.2
76924-52021

AGH3#,AYH30,GGH3#

寒冷地仕様

8
76931A - BRACKET, SIDE MUDGUARD, NO.1 RH
76931-58020

AGH3#,AYH30,GGH3#

1
76932A - BRACKET, SIDE MUDGUARD, NO.1 LH
76932-28070

AGH3#,AYH30,GGH3#

1
76965 - PROTECTOR, FRONT DOOR LOWER MUDGUARD
76965-58040

AGH3#,AYH30,GGH3#

2
76966 - PROTECTOR, SLIDE DOOR LOWER MUDGUARD
76966-58040

AGH3#,AYH30,GGH3#

2
Common parts
62955-50010
90119-06993
90159-60602
90159-60621
90167-40057
90189-06155
90467-07221
90467-08229
90467-10203
94151-80641
