AGH35W-NRXSK (2020)

Toyota Alphard/Vellfire/Hv

Production Jan 2020 - Sep 9999
Engine 2ARFE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

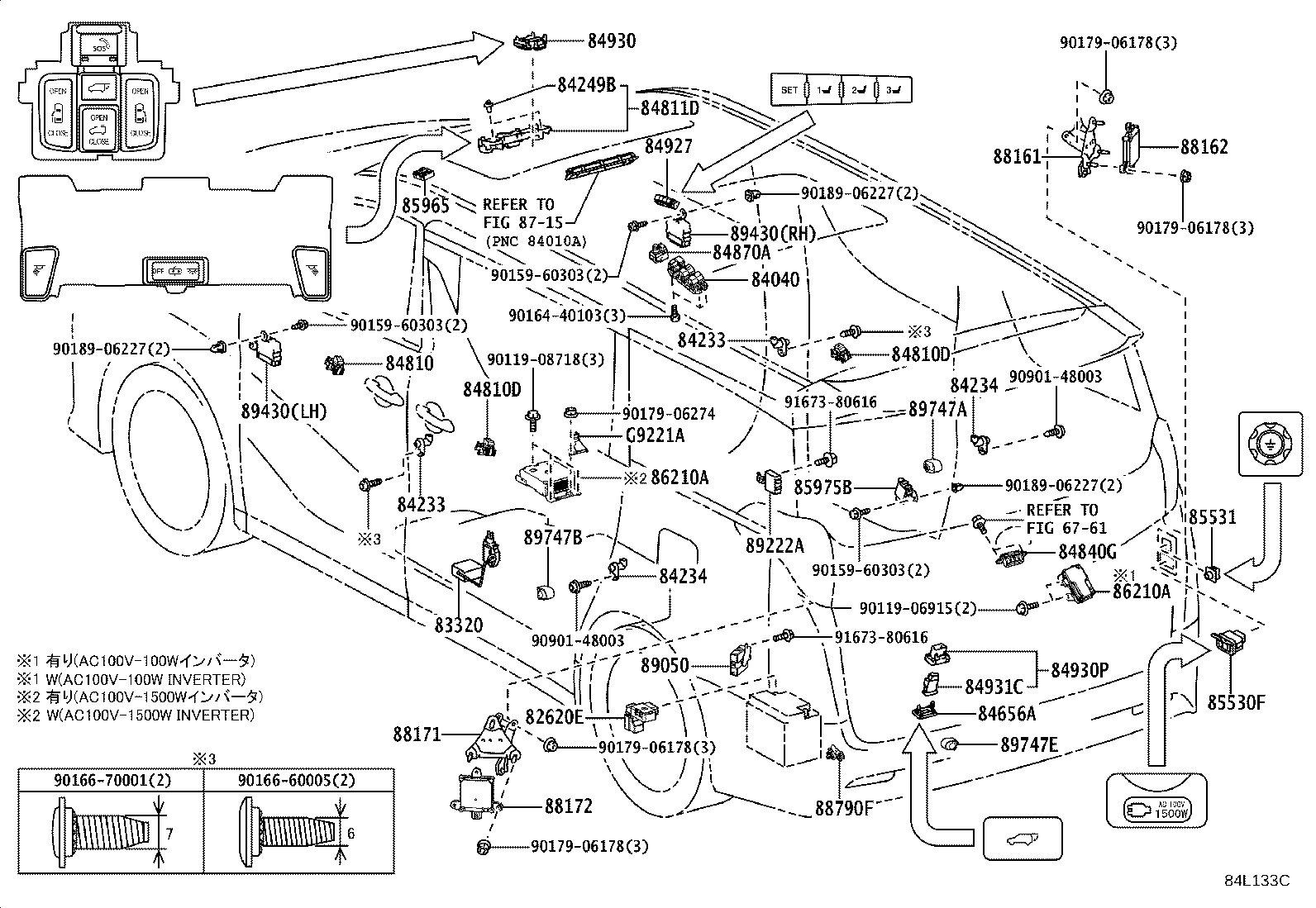

ILLUST NO.10 OF10(2001- )

Click highlighted areas on diagram

ドア,ル-フ,フロア & ラツゲ-ジ

diagram 6761 82620E 83320 84040 84233 84233 84234 84234 84249B 84656A 84810 84810D 84810D 84811D 84840G 84870A 84927 84930 84930P 84931C 85530F 85531 85965 85975B 86210A 86210A 8715 88161 88162 88171 88172 88790F 89050 89222A 89430 89430 89747A 89747B 89747E 9011906915 9011908718 9015960303 9015960303 9015960303 9016440103 9016660005 9016670001 9017906178 9017906178 9017906178 9017906178 9017906274 9018906227 9018906227 9018906227 9090148003 9090148003 9167380616 9167380616 G9221A
Part # Description Qty Price
83320 - GAGE ASSY, FUEL SENDER
83320-58020

AGH35..08S..Z;AGH35,AYH30..VFIRE..(EL,ELZ,V,X,ZR)

1
84040 - MASTER SWITCH ASSY,MULTIPLEX NETWORK
84040-48160

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,X,ZG,ZR)

1
84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR)
84231-53010

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,X,ZG,ZR)

2
84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR)
84231-53010

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,X,ZG,ZR)

2
84234 - SWITCH ASSY, COURTESY LAMP (FOR REAR DOOR)
84231-53010

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,X,ZG,ZR)

2
84234 - SWITCH ASSY, COURTESY LAMP (FOR REAR DOOR)
84231-53010

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,X,ZG,ZR)

2
84249B - BULB (FOR MAP LAMP SWITCH)
90981-11062

AGH3#..08S..Z;AGH3#..VFIRE..X

12V 8W,オーディオ−オーディオレス,8スピーカ,カバー有り(*DOP)

2
90981-11062

AGH3#..08S..Z;AGH3#..VFIRE..X

12V 8W,オーディオ−オーディオレス,8スピーカ,カバー無し

2
90981-11062

AGH3#..08S..Z;AGH3#..VFIRE..X

12V 8W,オーディオ−オーディオレス,8スピーカ,有り(7インチクラスタ)

2
84656A - BEZEL, SWITCH
84656-58020C0

AGH3#..V

サイドリフトアップシート車(標準タイプ),BLACK,TRIM0#

1
84656-58020C0

AGH3#,AYH30,GGH3#..G,GF

BLACK,TRIM0#

1
84656-58020C0

AGH3#,AYH30,GGH3#..V,VL

BLACK,TRIM0#

1
84656-58020C0

AGH3#..G

サイドリフトアップシート車(標準タイプ),BLACK,TRIM0#

1
84810 - SWITCH ASSY, POWER WINDOW REGULATOR
84810-48030

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,X,ZG,ZR)

1
84810D - SWITCH ASSY, POWER WINDOW REGULATOR, REAR
84810-48030

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,X,ZG,ZR)

2
84810D - SWITCH ASSY, POWER WINDOW REGULATOR, REAR
84810-48030

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,X,ZG,ZR)

2
84811D - KNOB, SWITCH
84811-58010

AGH3#..08S..Z;AGH3#..VFIRE..X

オーディオ−オーディオレス,8スピーカ,カバー無し

1
84811-58010

AGH3#..08S..Z;AGH3#..VFIRE..X

オーディオ−オーディオレス,8スピーカ,カバー有り(*DOP)

1
84811-58010

AGH3#..08S..Z;AGH3#..VFIRE..X

オーディオ−オーディオレス,8スピーカ,有り(7インチクラスタ)

1
84840G - SWITCH ASSY, BACK DOOR OPENER
84840-58010

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,X,ZG,ZR)

1
84870A - SWITCH ASSY, OUTER MIRROR
84872-62010

AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,ZG,ZR)

1
84872-48030

AGH3#..08S..Z;AGH3#,AYH30..VFIRE..X

1
84927 - SWITCH, SEAT MEMORY
84927-58030

AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,ZG,ZR)

1
84930 - SWITCH ASSY, DOOR CONTROL
84930-58100

AGH3#..08S..Z;AGH3#..VFIRE..X

オーディオ−オーディオレス,8スピーカ,カバー有り(*DOP)

1
84930-58100

AGH3#..08S..Z;AGH3#..VFIRE..X

オーディオ−オーディオレス,8スピーカ,カバー無し

1
84012-58270

AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,ZG)

1
84012-58260

AGH3#..V

サイドリフトアップシート車(標準タイプ)

1
84930-58110

AGH3#..08S..Z;AGH3#..VFIRE..X

有り(*POSD(運転席側,助手席側)&*BDC)&オーディオ−オーディオレス,8スピーカ,カバー無し

1
84930-58100

AGH3#..08S..Z;AGH3#..VFIRE..X

オーディオ−オーディオレス,8スピーカ,有り(7インチクラスタ)

1
84930-58110

AGH3#..08S..Z;AGH3#..VFIRE..X

有り(*POSD(運転席側,助手席側)&*BDC)&オーディオ−オーディオレス,8スピーカ,カバー有り(*DOP)

1
84012-58260

AGH3#..08S..Z;AGH3#..VFIRE..X

有り(*POSD(運転席側,助手席側)&*BDC)

1
84012-58250

AGH3#..08S..Z;AGH3#..VFIRE..X

1
84930-58110

AGH3#..08S..Z;AGH3#..VFIRE..X

有り(*POSD(運転席側,助手席側)&*BDC)&オーディオ−オーディオレス,8スピーカ,有り(7インチクラスタ)

1
84012-58260

AGH3#..G

サイドリフトアップシート車(標準タイプ)

1
84930P - SWITCH ASSY, DOOR CONTROL
84930-58080

AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,ZG)

1
84930-58080

AGH3#..V

サイドリフトアップシート車(標準タイプ)

1
84930-58080

AGH3#..G

サイドリフトアップシート車(標準タイプ)

1
84931C - SWITCH, BACK DOOR CONTROL
84930-58090

AGH3#..V

サイドリフトアップシート車(標準タイプ)

1
84930-58090

AGH3#..G

サイドリフトアップシート車(標準タイプ)

1
84930-58090

AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,ZG)

1
85965 - RELAY, ROOM LAMP CONTROL
85965-58010

AGH3#..08S..Z;AGH3#,AYH30..VFIRE..X

1
85965-58020

AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,ZG,ZR)

1
85975B - RELAY, SLIDE DOOR CLOSER, RH
85975-58020

AGH30..07S..X;AGH35..08S..Z;AGH35..VFIRE..X;AGH30..VFIRE..08S

1
86210A - INVERTER ASSY, VOLTAGE
86210-58060

AGH3#..VFIRE..(X,Z)

アクセサリコネクタ−12V:1個&100V(100W):1個

1
86210A - INVERTER ASSY, VOLTAGE
86210-58060

AGH3#..VFIRE..(X,Z)

アクセサリコネクタ−12V:1個&100V(100W):1個

1
88161 - BRACKET, BLIND SPOT MONITOR, RH
88161-58010

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(V,VL,X,ZG,ZR)

インナミラー−デジタルインナミラー

1
88161-58010

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(V,VL,X,ZG,ZR)

インナミラー−デジタルインナミラー&オーディオ−EMV 10.5インチ 17SPJBL

1
88161-58010

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(V,VL,X,ZG,ZR)

オーディオ−EMV 10.5インチ 17SP JBL

1
88161-58010

AGH3#..08S..Z;AGH3#,AYH30..VFIRE..X

インナミラー−デジタルインナミラー&オーディオ−オーディオレス,8スピーカ,カバー有り(*DOP)

1
88161-58010

AGH3#..08S..Z;AGH3#..VFIRE..X;AYH30..VFIRE..(X,Z)

インナミラー−デジタルインナミラー&オーディオ−オーディオレス,8スピーカ,カバー無し

1
88161-58010

AGH3#..08S..Z;AGH3#,AYH30..VFIRE..X

インナミラー−デジタルインナミラー&オーディオ−オーディオレス,8スピーカ,有り(7インチクラスタ)

1
88162 - SENSOR, BLIND SPOT MONITOR, RH
88162-58030

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(V,VL,X,ZG,ZR)

オーディオ−EMV 10.5インチ 17SP JBL

1
88162-58030

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(V,VL,X,ZG,ZR)

インナミラー−デジタルインナミラー&オーディオ−EMV 10.5インチ 17SPJBL

1
88162-58030

AGH3#..08S..Z;AGH3#,AYH30..VFIRE..X

インナミラー−デジタルインナミラー&オーディオ−オーディオレス,8スピーカ,カバー有り(*DOP)

1
88162-58030

AGH3#..08S..Z;AGH3#..VFIRE..X;AYH30..VFIRE..(X,Z)

インナミラー−デジタルインナミラー&オーディオ−オーディオレス,8スピーカ,カバー無し

1
88162-58030

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(V,VL,X,ZG,ZR)

インナミラー−デジタルインナミラー

1
88162-58030

AGH3#..08S..Z;AGH3#,AYH30..VFIRE..X

インナミラー−デジタルインナミラー&オーディオ−オーディオレス,8スピーカ,有り(7インチクラスタ)

1
88171 - BRACKET, BLIND SPOT MONITOR, LH
88171-58010

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(V,VL,X,ZG,ZR)

オーディオ−EMV 10.5インチ 17SP JBL

1
88171-58010

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(V,VL,X,ZG,ZR)

インナミラー−デジタルインナミラー&オーディオ−EMV 10.5インチ 17SPJBL

1
88171-58010

AGH3#..08S..Z;AGH3#,AYH30..VFIRE..X

インナミラー−デジタルインナミラー&オーディオ−オーディオレス,8スピーカ,カバー有り(*DOP)

1
88171-58010

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(V,VL,X,ZG,ZR)

インナミラー−デジタルインナミラー

1
88171-58010

AGH3#..08S..Z;AGH3#,AYH30..VFIRE..X

インナミラー−デジタルインナミラー&オーディオ−オーディオレス,8スピーカ,有り(7インチクラスタ)

1
88171-58010

AGH3#..08S..Z;AGH3#..VFIRE..X;AYH30..VFIRE..(X,Z)

インナミラー−デジタルインナミラー&オーディオ−オーディオレス,8スピーカ,カバー無し

1
88172 - SENSOR, BLIND SPOT MONITOR, LH
88162-58030

AGH3#..08S..Z;AGH3#..VFIRE..X;AYH30..VFIRE..(X,Z)

インナミラー−デジタルインナミラー&オーディオ−オーディオレス,8スピーカ,カバー無し

1
88162-58030

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(V,VL,X,ZG,ZR)

オーディオ−EMV 10.5インチ 17SP JBL

1
88162-58030

AGH3#..08S..Z;AGH3#,AYH30..VFIRE..X

インナミラー−デジタルインナミラー&オーディオ−オーディオレス,8スピーカ,有り(7インチクラスタ)

1
88162-58030

AGH3#..08S..Z;AGH3#,AYH30..VFIRE..X

インナミラー−デジタルインナミラー&オーディオ−オーディオレス,8スピーカ,カバー有り(*DOP)

1
88162-58030

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(V,VL,X,ZG,ZR)

インナミラー−デジタルインナミラー

1
88162-58030

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(V,VL,X,ZG,ZR)

インナミラー−デジタルインナミラー&オーディオ−EMV 10.5インチ 17SPJBL

1
89050 - COMPUTER ASSY, PARKING BRAKE
89050-58030

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,X,ZG,ZR)

1
89222A - COMPUTER, MULTIPLEX NETWORK DOOR
89222-58090

AGH3#..V

サイドリフトアップシート車(標準タイプ)

1
89222-58090

AGH3#..G

サイドリフトアップシート車(標準タイプ)

1
89222-58090

AGH3#..08S..Z;AGH3#..VFIRE..X

有り(*POSD(運転席側,助手席側)&*BDC)

1
89430 - COMPUTER ASSY, OUTER MIRROR CONTROL
89430-58051

AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,ZG,ZR)

右側

1
89430-58050

AGH3#,AYH30,GGH3#..EL,ELS,ELZ,G,GF,SC,SR,V,VL,ZG,ZR

右側

1
89430-58060

AGH3#,AYH30,GGH3#..EL,ELS,ELZ,G,GF,SC,SR,V,VL,ZG,ZR

左側

1
89430-58061

AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,ZG,ZR)

左側

1
89430 - COMPUTER ASSY, OUTER MIRROR CONTROL
89430-58051

AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,ZG,ZR)

右側

1
89430-58050

AGH3#,AYH30,GGH3#..EL,ELS,ELZ,G,GF,SC,SR,V,VL,ZG,ZR

右側

1
89430-58060

AGH3#,AYH30,GGH3#..EL,ELS,ELZ,G,GF,SC,SR,V,VL,ZG,ZR

左側

1
89430-58061

AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,ZG,ZR)

左側

1
89747A - BUZZER, POWER SLIDE DOOR WARNING, RH
89747-58020

AGH3#..08S..Z;AGH3#..VFIRE..X

有り(*POSD(運転席側,助手席側)&*BDC)

1
89747-58020

AYH30..VFIRE..(EL,ELZ,V,X,ZR);AGH3#,GGH3#..VFIRE..(EL,ELZ,V,VL,ZG)

1
89747B - BUZZER, POWER SLIDE DOOR WARNING, LH
89747-58020

AGH3#..08S..Z;AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,X,ZG,ZR)

1
89747E - BUZZER, POWER BACK DOOR WARNING
89747-58020

AGH3#,AYH30,GGH3#..VFIRE..(EL,ELZ,V,VL,ZG)

1
Common parts
90119-06915
90119-08718
90159-60303
90164-40103
90166-60005
90166-70001
90179-06178
90179-06274
90189-06227
90901-48003
91673-80616
Linked diagrams
6761
8715
