Toyota Alphard/vellfire/hv AGH30 ENGINE OVERHAUL GASKET KIT

Manufacturers Home
Toyota
JP
ALPHARD/VELLFIRE/HV
AGH30W-PFXQK (2015)
1103 - ENGINE OVERHAUL GASKET KIT

AGH30W-PFXQK (2015)

Toyota Alphard/Vellfire/Hv

Production Jan 2015 - Jan 2018

Engine 2ARFE

Transmission CVT

Displacement 2500cc

Power 168 HP (125 kW)

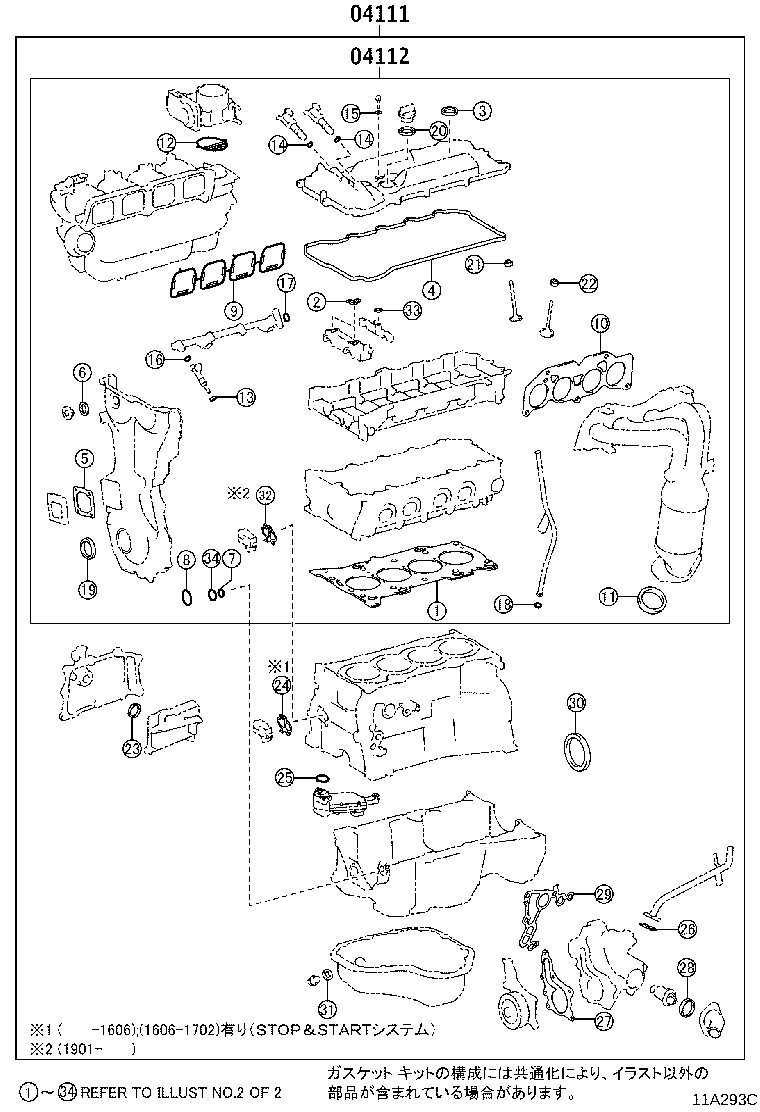

ILLUST NO. 1 OF 2(1501- )2ARFE

Click highlighted areas on diagram

Part #	Description	Period	Qty
04111 - GASKET KIT, ENGINE OVERHAUL
04111-36242	2ARFE..AGH30 ｱｲﾄﾞﾘﾝｸﾞｽﾄｯﾌﾟ機能−有り&ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	02/2017 - 01/2018	1
04111-36240	2ARFE..AGH3#	01/2015 - 06/2016	1
04111-36260	2ARFE..AGH30 ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	01/2015 - 06/2016	1
04111-36241	2ARFE..AGH3#	06/2016 - 02/2017	1
04111-36242	2ARFE..AGH3#	02/2017 - 01/2018	1
04111-36241	2ARFE..AGH30 ｱｲﾄﾞﾘﾝｸﾞｽﾄｯﾌﾟ機能−有り&ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	06/2016 - 02/2017	1
04111-36240	2ARFE..AGH30 ｱｲﾄﾞﾘﾝｸﾞｽﾄｯﾌﾟ機能−有り&ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	01/2015 - 06/2016	1
04111-36261	2ARFE..AGH30 ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	06/2016 - 01/2018	1
04112 - GASKET KIT, ENGINE VALVE GRIND
04112-36191	2ARFE..AGH30 ｱｲﾄﾞﾘﾝｸﾞｽﾄｯﾌﾟ機能−有り&ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	06/2016 - 02/2017	1
04112-36192	2ARFE..AGH3#	02/2017 - 01/2018	1
04112-36192	2ARFE..AGH30 ｱｲﾄﾞﾘﾝｸﾞｽﾄｯﾌﾟ機能−有り&ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	02/2017 - 01/2018	1
04112-36190	2ARFE..AGH30 ｱｲﾄﾞﾘﾝｸﾞｽﾄｯﾌﾟ機能−有り&ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	01/2015 - 06/2016	1
04112-36190	2ARFE..AGH3#	01/2015 - 06/2016	1
04112-36210	2ARFE..AGH30 ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	01/2015 - 06/2016	1
04112-36211	2ARFE..AGH30 ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	06/2016 - 01/2018	1
04112-36191	2ARFE..AGH3#	06/2016 - 02/2017	1

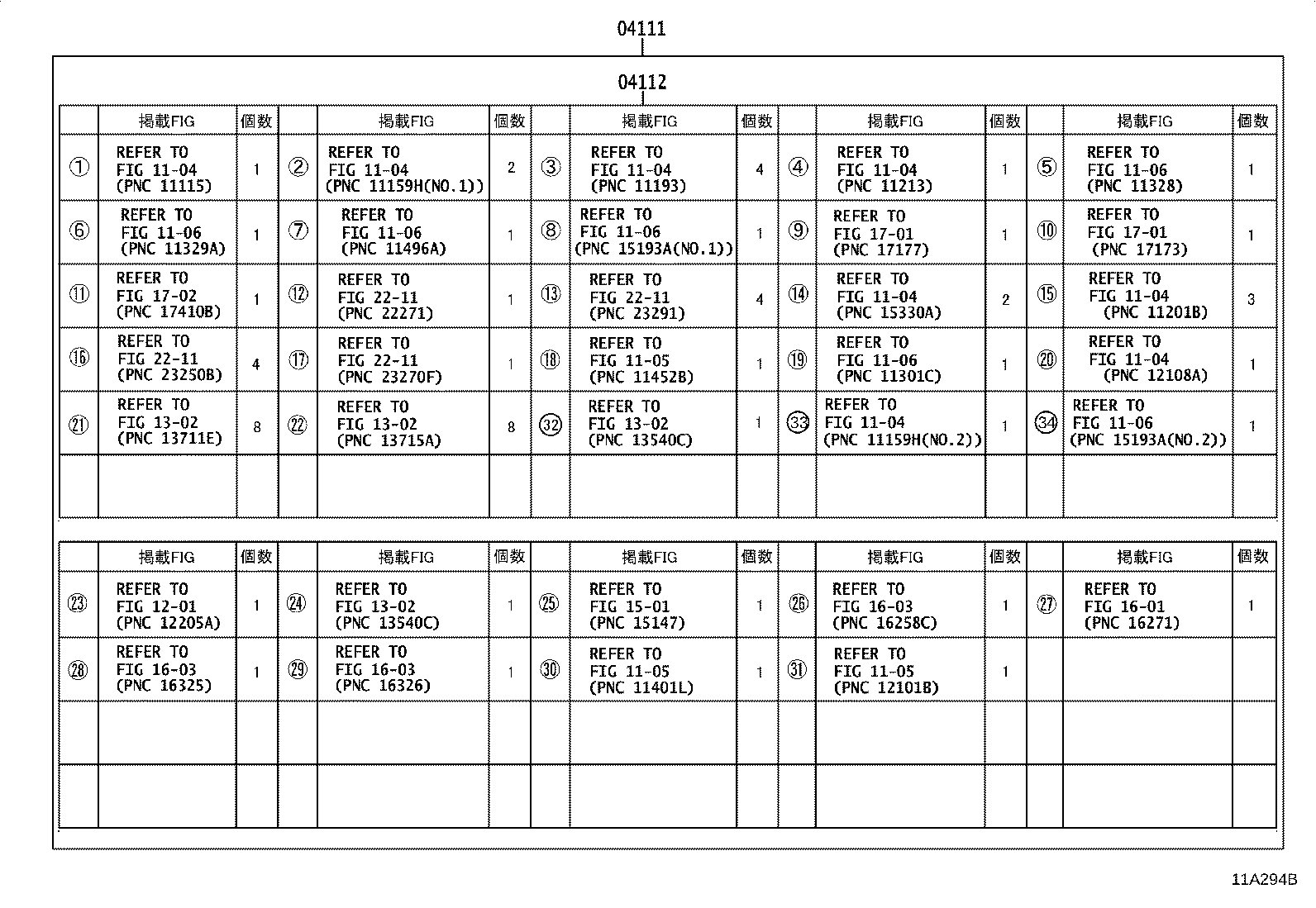

ILLUST NO. 2 OF 2(1501- )2ARFE

Click highlighted areas on diagram

Part #	Description	Period	Qty
04111 - GASKET KIT, ENGINE OVERHAUL
04111-36242	2ARFE..AGH30 ｱｲﾄﾞﾘﾝｸﾞｽﾄｯﾌﾟ機能−有り&ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	02/2017 - 01/2018	1
04111-36240	2ARFE..AGH3#	01/2015 - 06/2016	1
04111-36260	2ARFE..AGH30 ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	01/2015 - 06/2016	1
04111-36241	2ARFE..AGH3#	06/2016 - 02/2017	1
04111-36242	2ARFE..AGH3#	02/2017 - 01/2018	1
04111-36241	2ARFE..AGH30 ｱｲﾄﾞﾘﾝｸﾞｽﾄｯﾌﾟ機能−有り&ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	06/2016 - 02/2017	1
04111-36240	2ARFE..AGH30 ｱｲﾄﾞﾘﾝｸﾞｽﾄｯﾌﾟ機能−有り&ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	01/2015 - 06/2016	1
04111-36261	2ARFE..AGH30 ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	06/2016 - 01/2018	1
04112 - GASKET KIT, ENGINE VALVE GRIND
04112-36191	2ARFE..AGH30 ｱｲﾄﾞﾘﾝｸﾞｽﾄｯﾌﾟ機能−有り&ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	06/2016 - 02/2017	1
04112-36192	2ARFE..AGH3#	02/2017 - 01/2018	1
04112-36192	2ARFE..AGH30 ｱｲﾄﾞﾘﾝｸﾞｽﾄｯﾌﾟ機能−有り&ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	02/2017 - 01/2018	1
04112-36190	2ARFE..AGH30 ｱｲﾄﾞﾘﾝｸﾞｽﾄｯﾌﾟ機能−有り&ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	01/2015 - 06/2016	1
04112-36190	2ARFE..AGH3#	01/2015 - 06/2016	1
04112-36210	2ARFE..AGH30 ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	01/2015 - 06/2016	1
04112-36211	2ARFE..AGH30 ｴﾝｼﾞﾝ−2AR−FE,無し(STOP&STARTｼｽﾃﾑ)	06/2016 - 01/2018	1
04112-36191	2ARFE..AGH3#	06/2016 - 02/2017	1
