GRMN86-FRSPORT (2016)

Toyota 86 Grmn

Production Feb 2016 - May 2016
Engine FA20
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

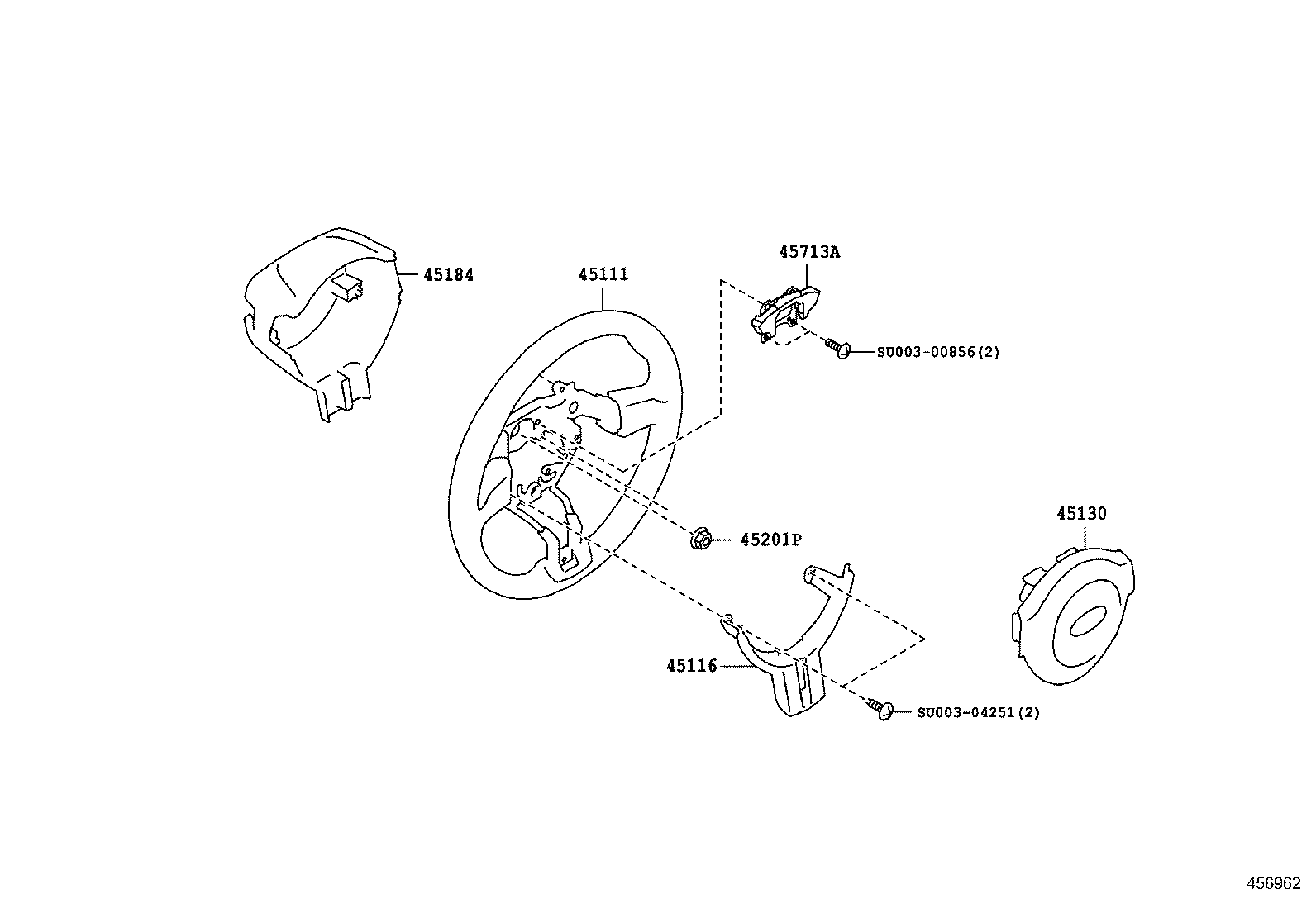

ILLUST NO. 1 OF 2(1602- )

Click highlighted areas on diagram

diagram 45111 45116 45130 45184 45201P 45713A SU00300856 SU00304251
Part # Description Qty Price
45111 - WHEEL, STEERING
45102-18020

GRMN86

1
45116 - ORNAMENT, STEERING WHEEL, NO.1
SU003-04253

GRMN86

1
45130 - BUTTON ASSY, HORN
SU003-03410

GRMN86

1
45184 - COVER, STEERING WHEEL BOSS, LOWER
SU003-04247

GRMN86

1
45201P - NUT, STEERING WHEEL SET
SU003-00056

GRMN86

1
45713A - DAMPER, STEERING SHAKE
SU003-00857

GRMN86

1
Common parts
SU003-00856
SU003-04251

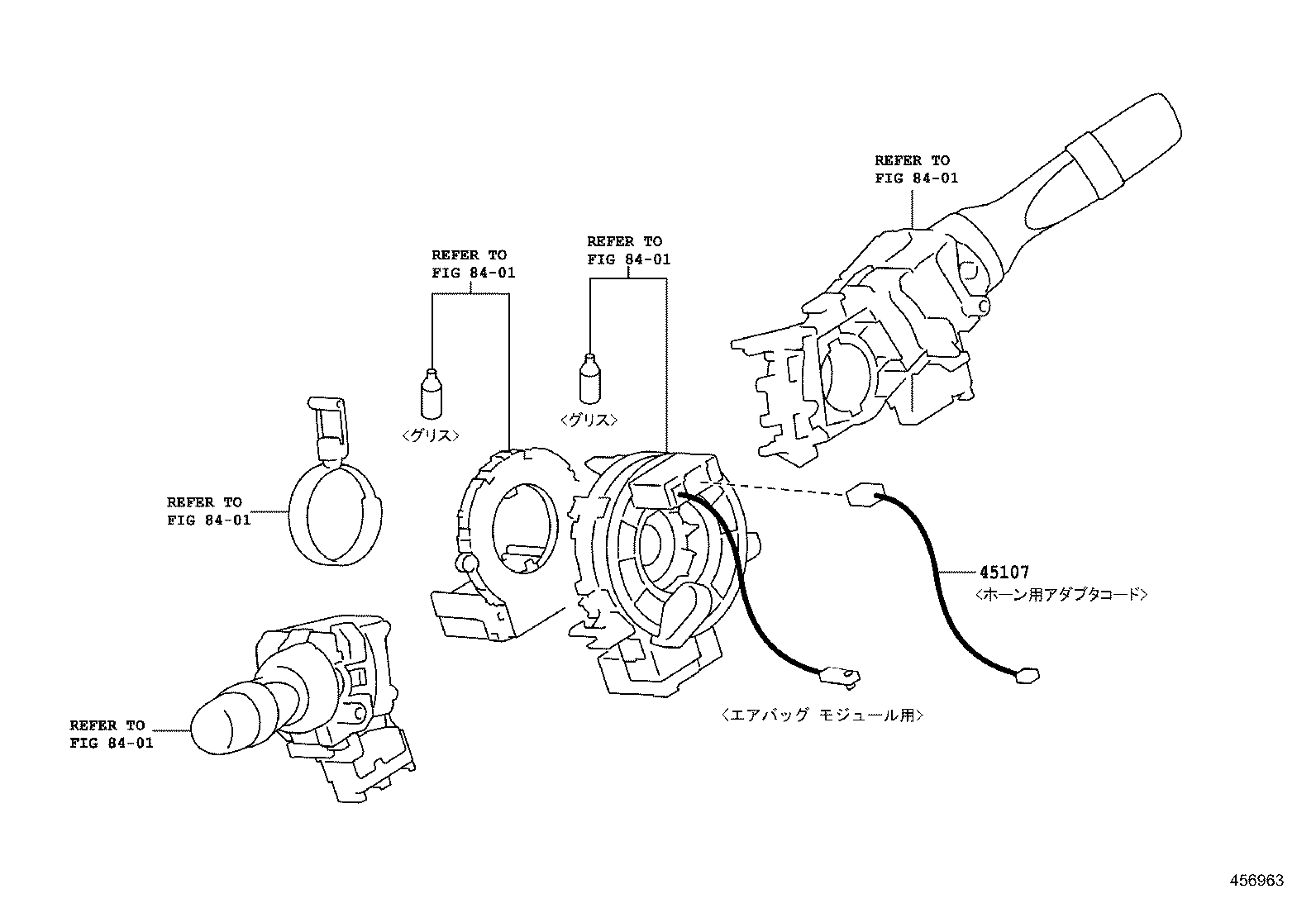

ILLUST NO. 2 OF 2(1602- )

Click highlighted areas on diagram

diagram 45107 8401 8401 8401 8401 8401
Part # Description Qty Price
45107 - WIRE SUB-ASSY, HORN BUTTON
SU003-02406

GRMN86

1
Linked diagrams
8401
