NSP151R-BEXRKE (2020)

Toyota Vios/Yaris

Production Dec 2020 - Sep 9999
Engine 2NRFE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

(2012- )

Click highlighted areas on diagram

diagram 8714 8719 88374C 88375D 88460 88706A 88711 88712 88712A 88712C 88717H 88718A 88718B 88891H 90105T0052 90105T0052 90105T0052 90105T0052 90105T0241 90178T0053 9046707164 9046707215
Part # Description Qty Price
88374C - VALVE, SERVICE, NO.2
88374-30010

NSP151

1
88375D - CAP, SERVICE VALVE, NO.2
88375-30290

NSP151

1
88460 - CONDENSER ASSY, COOLER
88460-0D640

NSP151

1
88706A - TUBE SUB-ASSY, LIQUID, A
88706-0DC10

NSP151

1
88711 - HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
88711-0D880

NSP151

1
88712 - HOSE, COOLER REFRIGERANT SUCTION, NO.1
88712-0D800

NSP151

1
88712A - RING, O(FOR COOLER REFRIGERANT SUCTION HOSE)
90099-14121

NSP151

2
88712C - HOSE, SUCTION
88707-0D430

NSP151

1
88717H - RING, O(FOR COOLER REFRIGERANT SUCTION PIPE)
90099-14121

NSP151

1
88718A - CLAMP, NO.1(FOR COOLER REFRIGERANT PIPE)
88718-0D290

NSP151

1
88718B - CLAMP, NO.2(FOR COOLER REFRIGERANT PIPE)
88718-0D810

NSP151

2
88891H - COVER, COOLER, NO.1
88891-0D360

NSP151

1
Common parts
90105-T0052
90105-T0241
90178-T0053
90467-07164
90467-07215
Linked diagrams
8714
8719

(2101- )

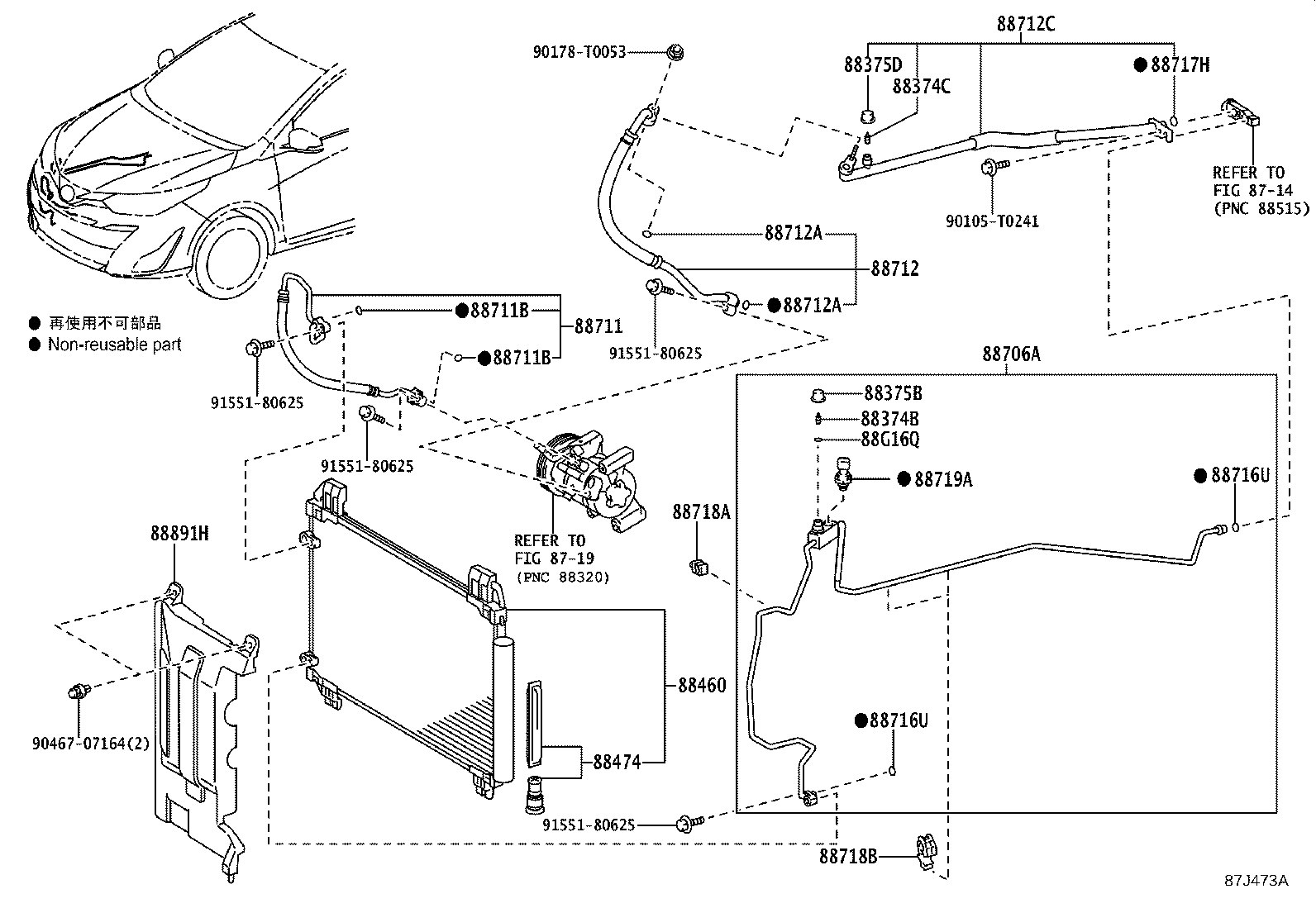

Click highlighted areas on diagram

diagram 8714 8719 88374B 88374C 88375B 88375D 88460 88474 88706A 88711 88711B 88711B 88712 88712A 88712A 88712C 88716U 88716U 88717H 88718A 88718B 88719A 88891H 88G16Q 90105T0241 90178T0053 9046707164 9155180625 9155180625 9155180625 9155180625
Part # Description Qty Price
Common parts
90105-T0241
90178-T0053
90467-07164
91551-80625
Linked diagrams
8714
8719
