NSP151R-BEXRKE (2020)

Toyota Vios/Yaris

Production Dec 2020 - Sep 9999
Engine 2NRFE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 1 OF 3(2012- )

Click highlighted areas on diagram

MANUAL HEATER CONTROL

diagram 5501 55900A 55906A 90167T0011
Part # Description Qty Price
Common parts
90167-T0011
Linked diagrams
5501

ILLUST NO. 1 OF 3(2012- )

Click highlighted areas on diagram

AUTO HEATER CONTROL

diagram 55900 90167T0011
Part # Description Qty Price
55900 - CONTROL ASSY, AIR CONDITIONER
55900-0DJ90

NSP151..G;NSP151..SED..(D,R)

1
Common parts
90167-T0011

ILLUST NO. 2 OF 3(2012- )

Click highlighted areas on diagram

AIR DUCT

diagram 55084E 55085 55845A 55950G 55990B 87211C 87211G 90159T0014 90167T0011 90167T0011 90167T0011 90167T0011 90167T0011 90167T0011 90167T0011 90167T0011 90167T0011
Part # Description Qty Price
55084E - DUCT SUB-ASSY, HEATER TO REGISTER, NO.1
55084-0D210

NSP151

1
55085 - DUCT SUB-ASSY, HEATER TO REGISTER, NO.2
55085-0D160

NSP151

1
55845A - DUCT, HEATER TO REGISTER, NO.3
55870-0D040

NSP151

1
55950G - NOZZLE ASSY, DEFROSTER
55950-0D280

NSP151

1
55990B - NOZZLE ASSY, DEFROSTER, LOWER
55990-0D040

NSP151

1
87211C - DUCT, AIR, NO.4
87211-0D380

NSP151

1
87211G - DUCT, AIR, NO.5
87211-0D620

NSP151

1
Common parts
90159-T0014
90167-T0011

ILLUST NO. 3 OF 3(2012- )

Click highlighted areas on diagram

SENSOR

diagram 8401 8714 8714 88625H 88625Q 88790B
Part # Description Qty Price
88625H - THERMISTOR, COOLER (SOLAR SENSOR)
88625-52130

NSP151..G;NSP151..SED..(D,R)

1
88625Q - THERMISTOR, COOLER (ROOM TEMP. SENSOR)
88625-47021

NSP151..G;NSP151..SED..(D,R)

1
88790B - THERMISTOR ASSY
88790-28100

NSP151

1
Linked diagrams
8401
8714

(2101- )

Click highlighted areas on diagram

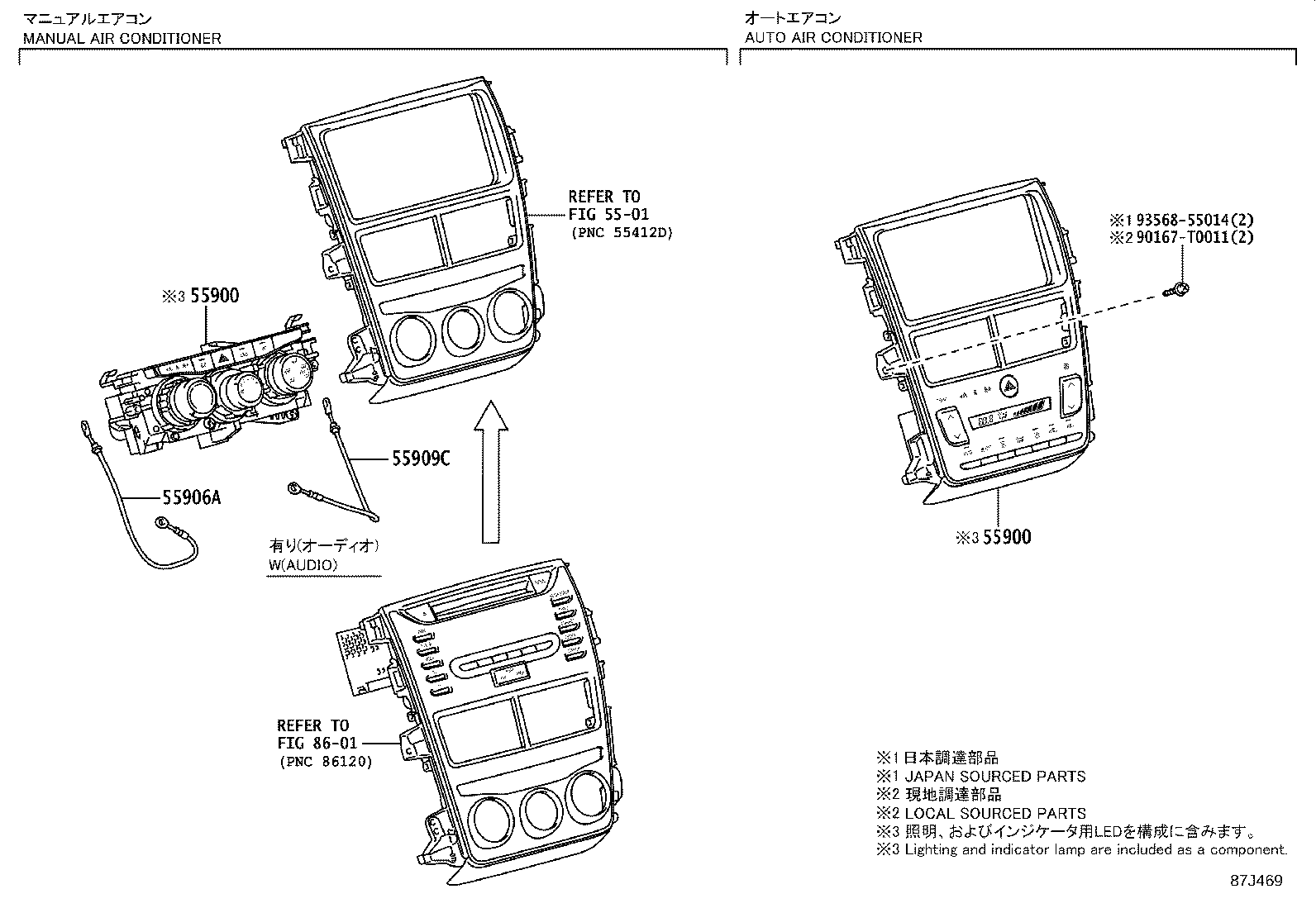

HEATER CONTROL PANEL

diagram 5501 55900 55900 55906A 55909C 8601 90167T0011 9356855014
Part # Description Qty Price
Common parts
90167-T0011
93568-55014
Linked diagrams
5501
8601

(2101- )

Click highlighted areas on diagram

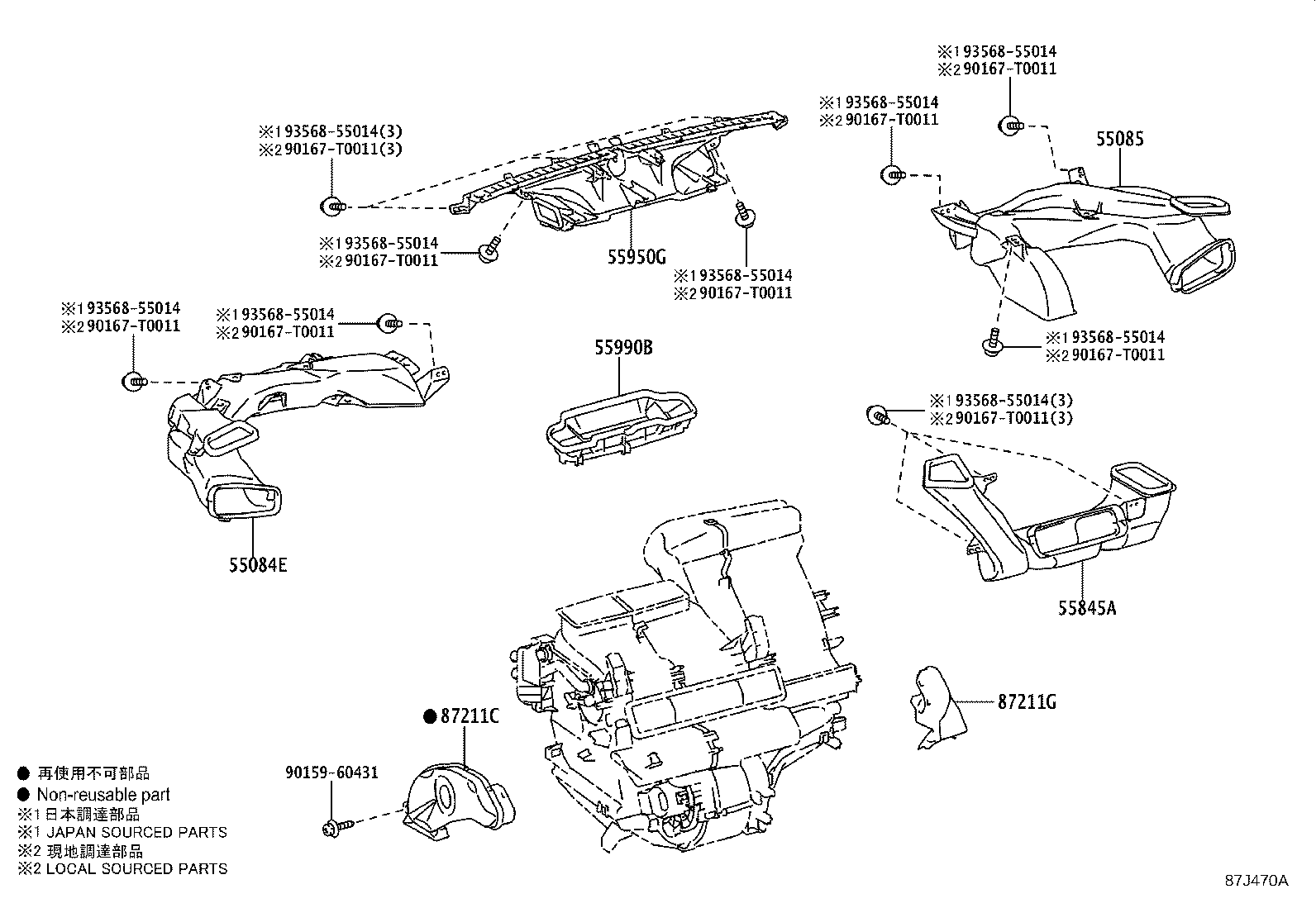

AIR DUCT

diagram 55084E 55085 55845A 55950G 55990B 87211C 87211G 9015960431 90167T0011 90167T0011 90167T0011 90167T0011 90167T0011 90167T0011 90167T0011 90167T0011 90167T0011 9356855014 9356855014 9356855014 9356855014 9356855014 9356855014 9356855014 9356855014 9356855014
Part # Description Qty Price
Common parts
90159-60431
90167-T0011
93568-55014

(2101- )

Click highlighted areas on diagram

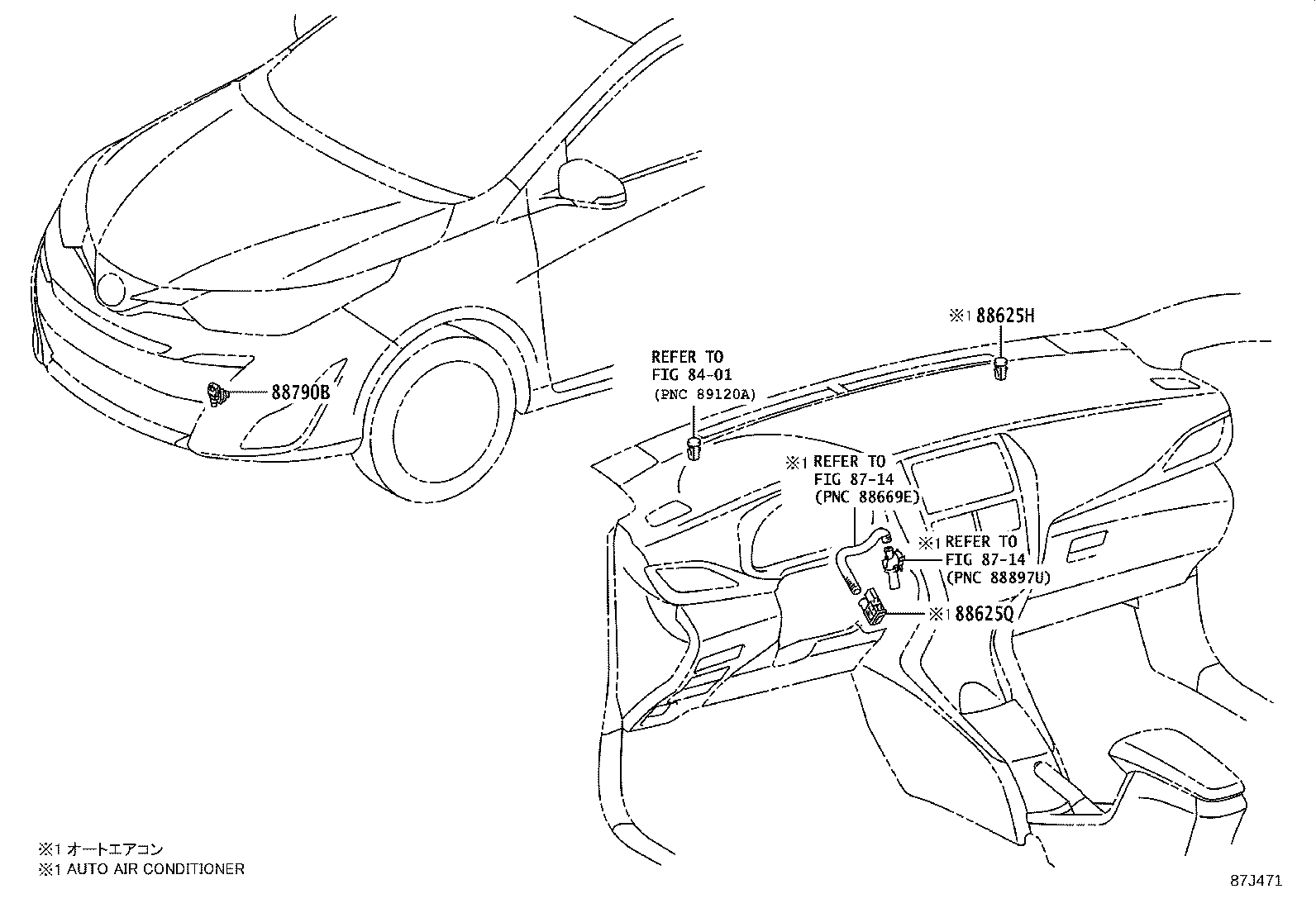

SENSOR

diagram 8401 8714 8714 88625H 88625Q 88790B
Part # Description Qty Price
Linked diagrams
8401
8714
