AXP42L-EEPGKC (2002)

Toyota Vios/Soluna Vios

Production Oct 2002 - Nov 2005
Engine 5AFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 1 OF 6(0210-0608)AXP4#

Click highlighted areas on diagram

ENGINE & TRANSMISSION

diagram 827111E070 827111E070 8271552280 83181G 83181H 83420 83530 84210 89465 89465A 89466 89466 89615 9017908101 9017908101 9043018008 9046208056 9046313003
Part # Description Qty Price
83420 - GAGE ASSY, WATER TEMPERATURE SENDER
83420-20040

AXP4#

1
83530 - SWITCH ASSY, OIL PRESSURE (FOR ENGINE)
83530-60020

AXP4#

YAZAKI

1
83530-28020

AXP4#

DENSO

1
89465 - SENSOR, OXYGEN
89465-59035

AXP4#

1
89465A - SENSOR, OXYGEN NO.2
89465-0D160

AXP4#

1
89466 - GASKET, OXYGEN SENSOR
89466-20020

AXP4#

1
89466 - GASKET, OXYGEN SENSOR
89466-20020

AXP4#

1
89615 - SENSOR, KNOCK CONTROL
89615-52010

AXP4#

1
Common parts
82711-1E070
82715-52280
90179-08101
90430-18008
90462-08056
90463-13003

ILLUST NO. 2 OF 6(0210- )

Click highlighted areas on diagram

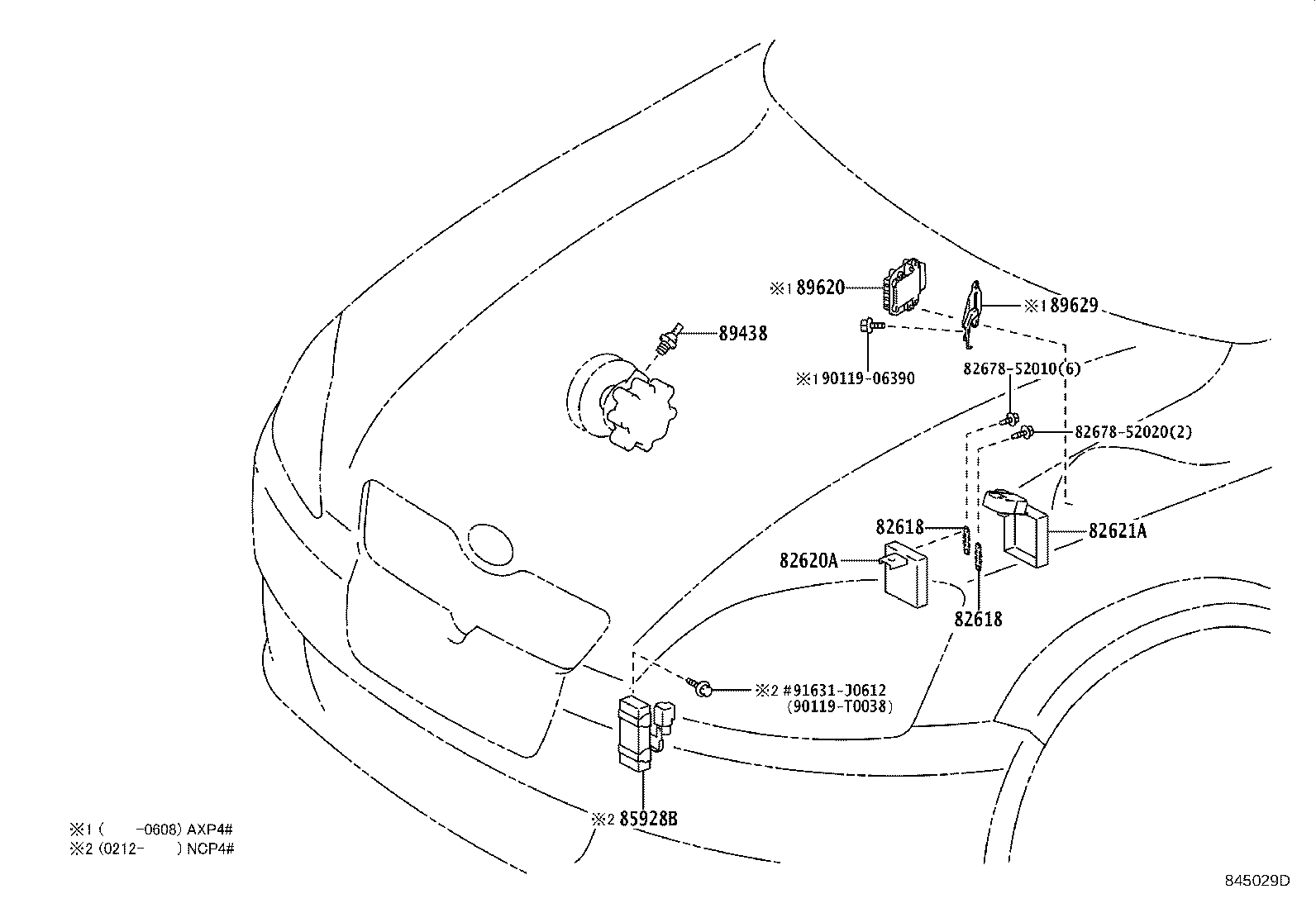

ENGINE ROOM

diagram 82618 82618 82620A 82621A 8267852010 8267852020 85928B 89438 89620 89629 9011906390 90119T0038 91631J0612
Part # Description Qty Price
82618 - FUSE, FUSE BLOCK
82618-52020

AXP4#

100A

1
82618-52010

AXP4#

60A

1
82618 - FUSE, FUSE BLOCK
82618-52020

AXP4#

100A

1
82618-52010

AXP4#

60A

1
82620A - BLOCK ASSY, FUSIBLE LINK
82620-52011

AXP4#

1
82621A - COVER, FUSIBLE LINK
82621-52011

AXP4#

1
89438 - SWITCH, POWER STEERING OIL PRESSURE
89438-33010

AXP4#..DLXI,GL,GLI,GLXI

1
89620 - IGNITER ASSY
89621-26010

AXP4#

1
89629 - BRACKET, IGNITER ASSY
89629-52010

AXP4#

1
Common parts
82678-52010
82678-52020
90119-06390
90119-T0038
91631-J0612

ILLUST NO. 3 OF 6(0210- )LHD

Click highlighted areas on diagram

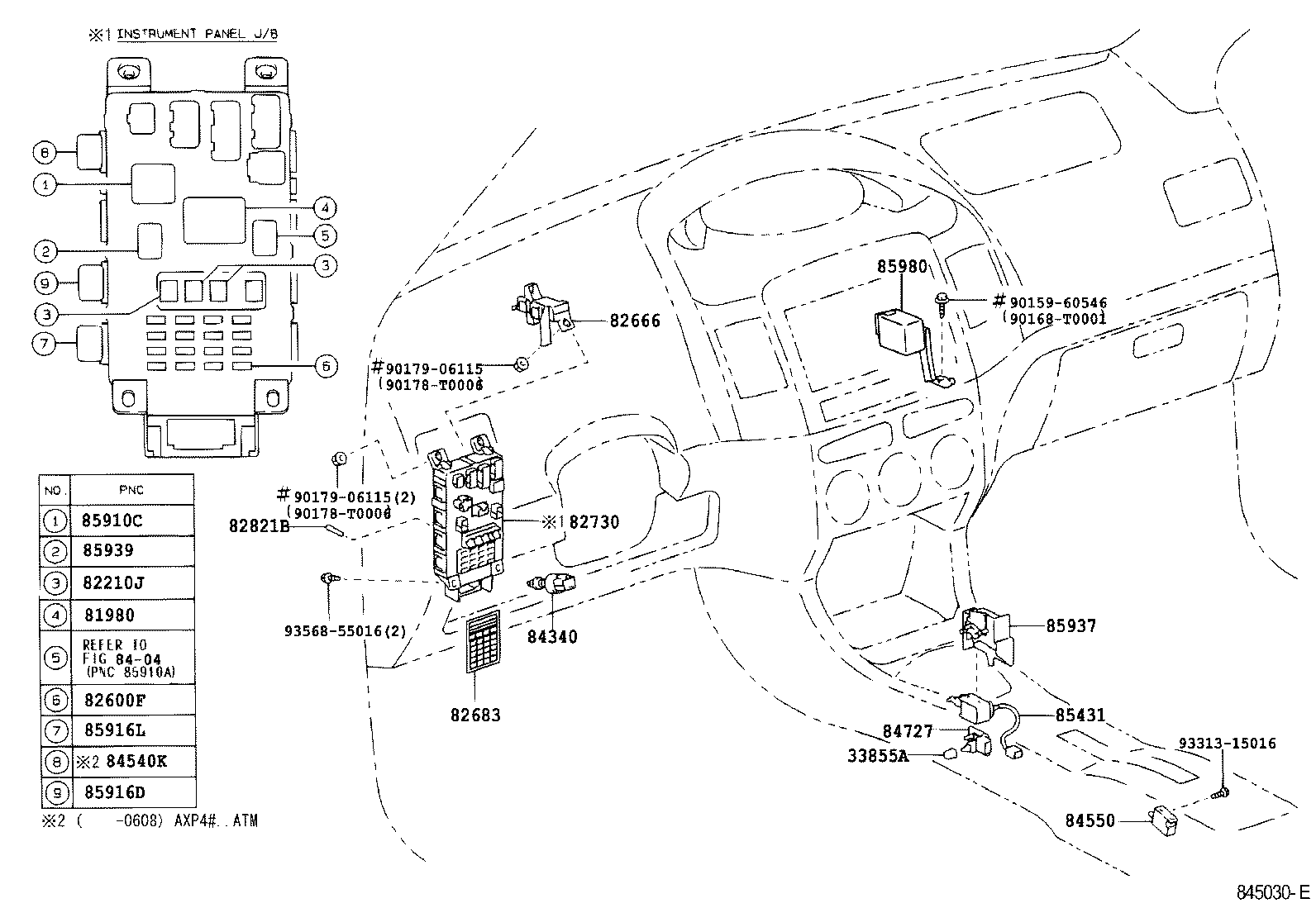

COWL

diagram 33855A 81980 82210J 82600F 82666 82683 82730 82821B 8404 84340 84540K 84550 84727 85431 85910C 85916D 85916L 85937 85939 85980 9015960546 90168T0001 90178T0006 90178T0006 9017906115 9017906115 9331315016 9356855016
Part # Description Qty Price
33855A - COVER, SHIFT LOCK UNIT
33855-52010

AXP4#..ATM

1
81980 - FLASHER ASSY, TURN SIGNAL
81980-50030

AXP4#

1
82210J - FUSIBLE LINK
90982-08280

AXP4#

30A,TERM.:FEMALE,PNK,YAZAKI

1
90982-08284

AXP4#

40A,TERM.:FEMALE,GRN

1
90982-08283

AXP4#

30A,TERM.:FEMALE,PNK,TAIHEIYO

1
90982-08285

AXP4#

50A,TERM.:FEMALE,RED

1
82600F - FUSE, FUSE BLOCK
90982-09011

AXP4#

20A,MINI FUSE,YELLOW

1
90982-09008

AXP4#

7.5A,MINI FUSE,BRN

1
90982-09012

AXP4#

25A,MINI FUSE

1
90982-09010

AXP4#

15A,MINI FUSE,BLUE

1
90982-09013

AXP4#

30A,MINI FUSE,GRN

1
90982-09009

AXP4#

10A,MINI FUSE,RED

1
82666 - HOLDER, CONNECTOR
82666-52010

AXP4#..DLX,DLXI,GLI,GLXI

1
82683 - PLATE, FUSE BLOCK CAUTION
82683-52130

AXP4#

1
82730 - BLOCK ASSY, INSTRUMENT PANEL JUNCTION
82732-52020

AXP4#..DLX,DLXI,GLI,GLXI

1
82821B - COVER, CONNECTOR
82821-52020

AXP4#..DLX,DLXI,GLI,GLXI

1
84340 - SWITCH ASSY, STOP LAMP
84340-47010

AXP4#

1
84340-32050

AXP4#..DLX,DLXI,GL,GLI,GLXI

1
84540K - RELAY,NEUTRAL START SWITCH
90987-02022

AXP4#..ATM

1
84550 - SWITCH ASSY, PARKING BRAKE
84550-30080

AXP4#

1
84727 - SWITCH, SHIFT LOCK CONTROL
84727-52010

AXP4#..ATM

1
85431 - SOLENOID, SHIFT LOCK
85431-52010

AXP4#..ATM

1
85910C - RELAY ASSY (FOR HEATER BLOWER MOTOR)
90987-04010

AXP4#

1
85916D - RELAY, FOG LAMP
90987-02012

AXP4#

1
85916L - RELAY, REAR FOG LAMP
90987-02012

AXP4#

1
85937 - PROTECTOR, SHIFT LOCK CONTROL
85937-52010

AXP4#..ATM

1
85939 - RELAY, POWER WINDOW
90987-02012

AXP4#

1
85980 - RELAY ASSY, DOOR CONTROL
85980-52010

AXP4#

1
Common parts
90159-60546
90168-T0001
90178-T0006
90179-06115
93313-15016
93568-55016
Linked diagrams
8404

ILLUST NO. 4 OF 6(0210- )LHD

Click highlighted areas on diagram

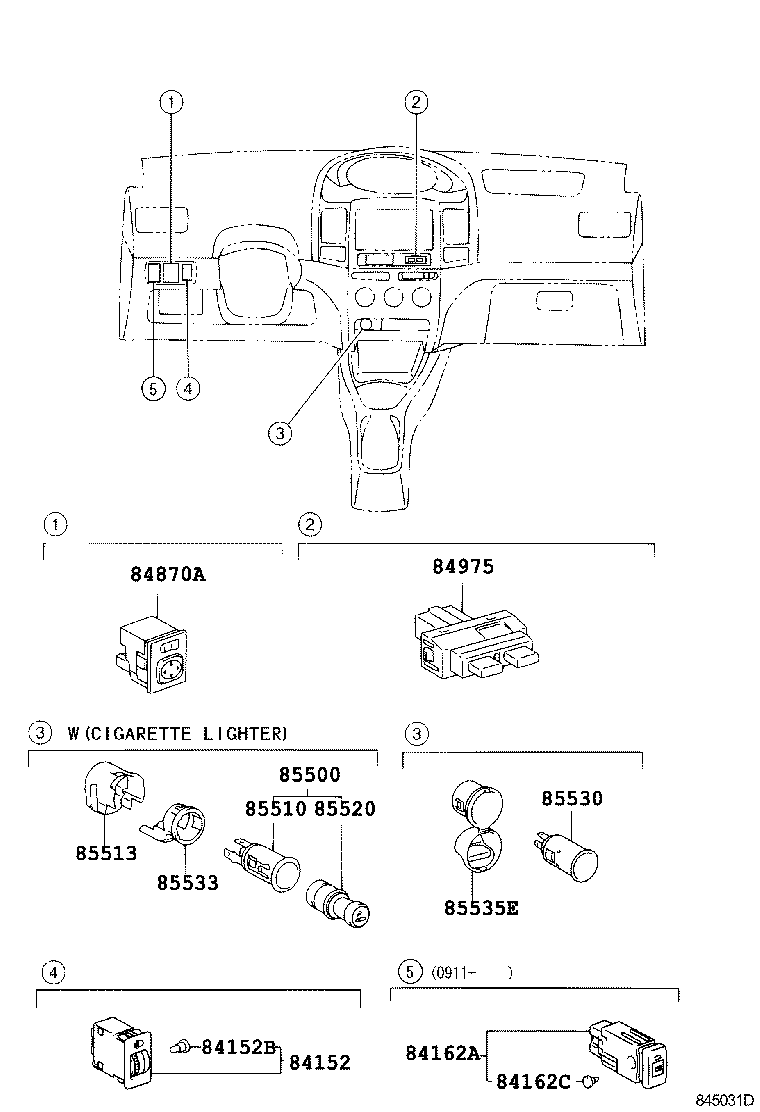

INSTRUMENT PANEL

diagram 84152 84152B 84162A 84162C 84870A 84975 85500 85510 85513 85520 85530 85533 85535E
Part # Description Qty Price
84870A - SWITCH ASSY, OUTER MIRROR
84870-34010

AXP42..GLI,GLXI

1
84975 - SWITCH, TRIP
84975-0D060

AXP4#..GL,GLI,GLXI

1
85500 - LIGHTER ASSY, CIGARETTE
85500-12240

AXP4#

1
85510 - SOCKET & RETAINER ASSY, CIGARLIGHTER
85510-16040

AXP4#

1
85513 - COVER, CIGARETTE LIGHTER
85513-28010

AXP4#

1
85520 - KNOB AND ELEMENT ASSY, CIGARETTE LIGHTER
85520-28010

AXP4#

1
85533 - LENS, CIGARETTE LIGHTER INDICATOR
85533-30060

AXP4#

1

ILLUST NO. 5 OF 6(0210- )LHD

Click highlighted areas on diagram

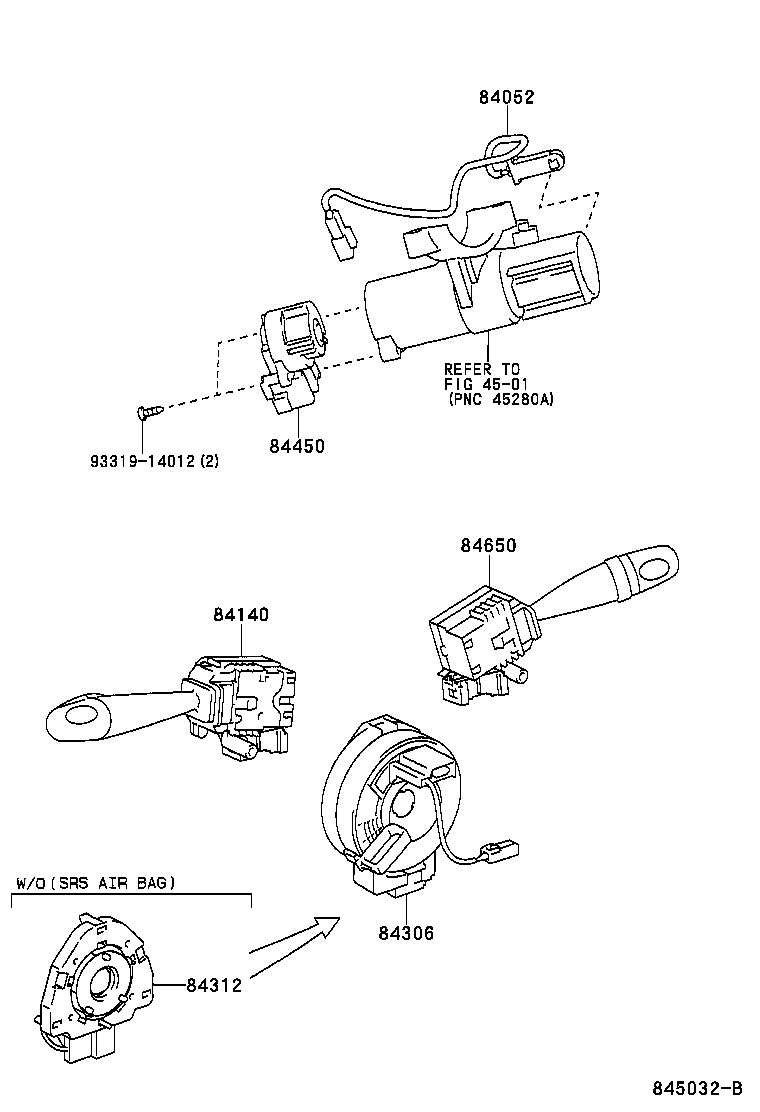

IGNITION & COMBINATION SWITCH

diagram 4501 84052 84140 84306 84312 84450 84650 9331914012
Part # Description Qty Price
84052 - SWITCH ASSY, UN-LOCK WARNING
84052-60010

AXP4#

1
84140 - SWITCH ASSY, HEADLAMP DIMMER
84140-0D020

AXP4#

1
84306 - CABLE SUB-ASSY, SPIRAL
84306-0D021

AXP4#

1
84450 - SWITCH ASSY, IGNITION OR STARTER
84450-52010

AXP4#

1
84650 - SWITCH ASSY, WINDSHIELD WIPER
84652-0D020

AXP4#

1
Common parts
93319-14012
Linked diagrams
4501

ILLUST NO. 6 OF 6(0210- )

Click highlighted areas on diagram

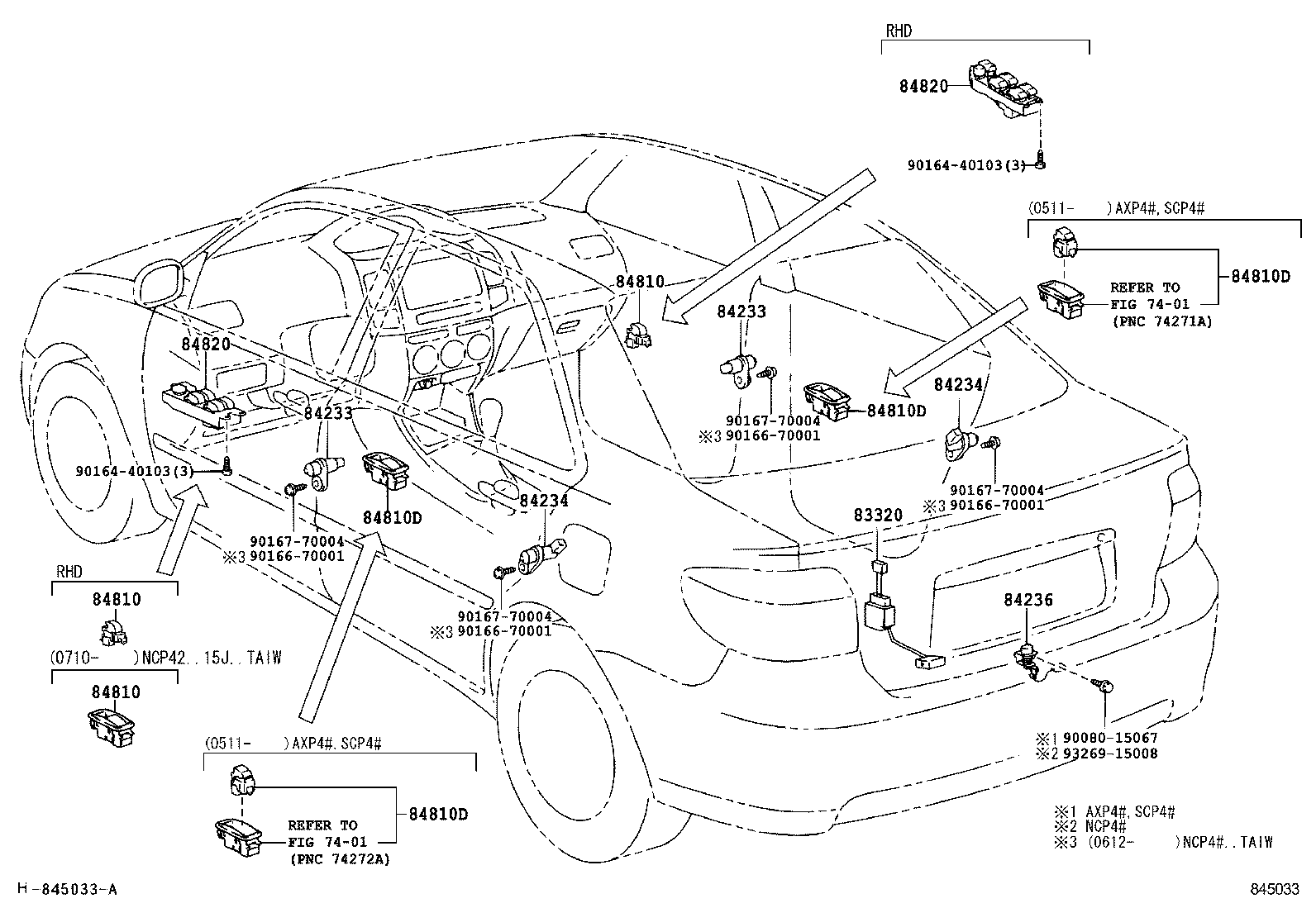

DOOR,ROOF,FLOOR & LUGGAGE

diagram 7401 7401 83320 84233 84233 84234 84234 84236 84810 84810 84810 84810D 84810D 84810D 84810D 84820 84820 9008015067 9016440103 9016440103 9016670001 9016670001 9016670001 9016670001 9016770004 9016770004 9016770004 9016770004 9326915008
Part # Description Qty Price
83320 - GAGE ASSY, FUEL SENDER
83320-0D020

AXP4#

1
84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR)
84231-52010

AXP4#

2
84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR)
84231-52010

AXP4#

2
84234 - SWITCH ASSY, COURTESY LAMP (FOR REAR DOOR)
84231-52020

AXP4#

2
84234 - SWITCH ASSY, COURTESY LAMP (FOR REAR DOOR)
84231-52020

AXP4#

2
84236 - SWITCH ASSY, COURTESY LAMP(FOR LUGGAGE COMPARTMENT ROOM
84231-0D050

AXP4#

1
84810 - SWITCH ASSY, POWER WINDOW REGULATOR
84810-12080

AXP4#

1
84810 - SWITCH ASSY, POWER WINDOW REGULATOR
84810-12080

AXP4#

1
84810 - SWITCH ASSY, POWER WINDOW REGULATOR
84810-12080

AXP4#

1
84810D - SWITCH ASSY, POWER WINDOW REGULATOR, REAR
84801-0D020

AXP42..GLI,GLXI

WOOD GRAIN

2
84801-0D010

AXP4#..DLX,DLXI,GL,GLI

2
84810D - SWITCH ASSY, POWER WINDOW REGULATOR, REAR
84801-0D020

AXP42..GLI,GLXI

WOOD GRAIN

2
84801-0D010

AXP4#..DLX,DLXI,GL,GLI

2
84810D - SWITCH ASSY, POWER WINDOW REGULATOR, REAR
84801-0D020

AXP42..GLI,GLXI

WOOD GRAIN

2
84801-0D010

AXP4#..DLX,DLXI,GL,GLI

2
84810D - SWITCH ASSY, POWER WINDOW REGULATOR, REAR
84801-0D020

AXP42..GLI,GLXI

WOOD GRAIN

2
84801-0D010

AXP4#..DLX,DLXI,GL,GLI

2
84820 - MASTER SWITCH ASSY, POWER WINDOW REGULATOR
84820-33170

AXP4#

1
84820-33230

AXP4#

1
84820 - MASTER SWITCH ASSY, POWER WINDOW REGULATOR
84820-33170

AXP4#

1
84820-33230

AXP4#

1
Common parts
90080-15067
90164-40103
90166-70001
90167-70004
93269-15008
Linked diagrams
7401

ILLUST NO. 3 OF 7(0210- )

Click highlighted areas on diagram

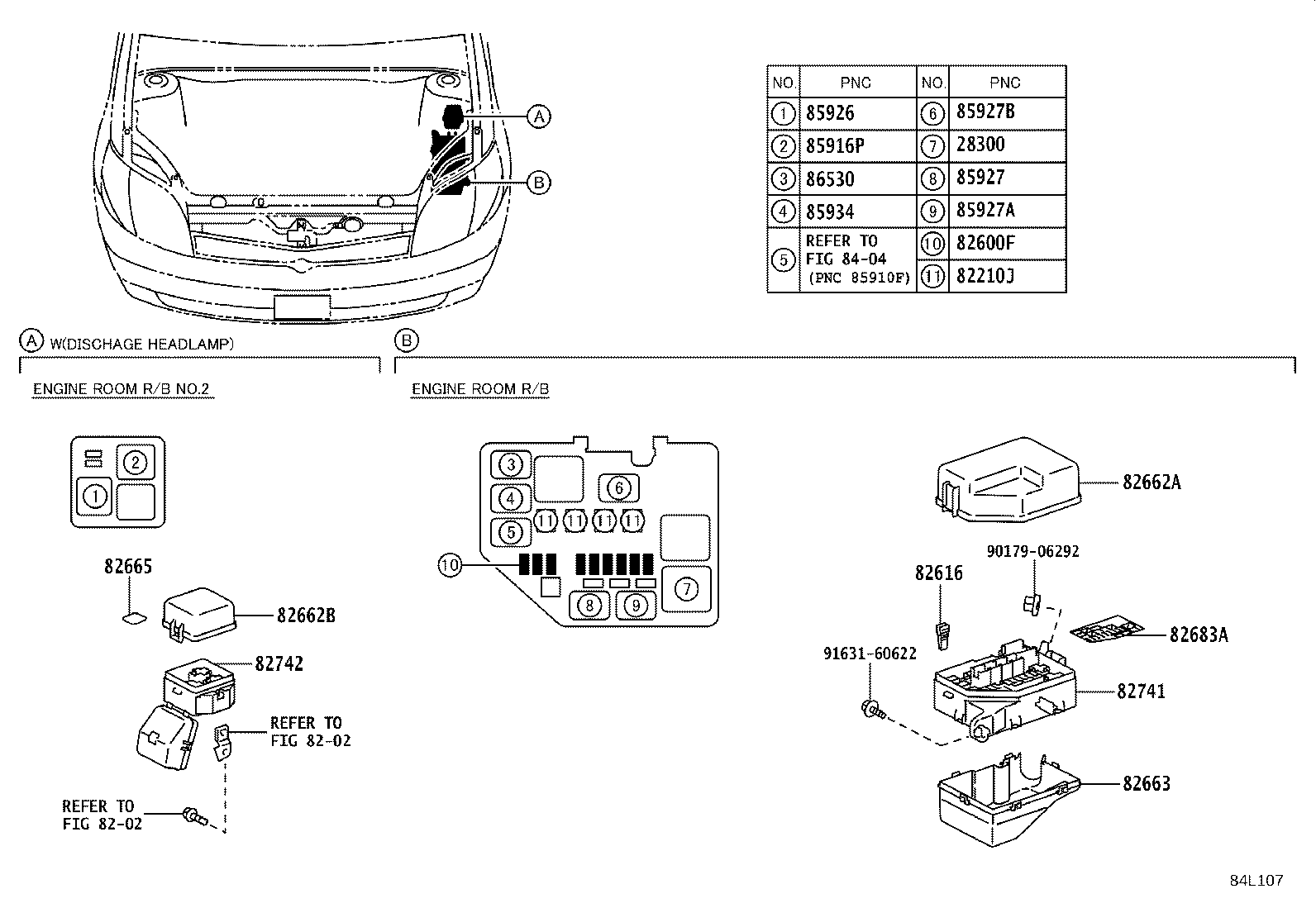

ENGINE ROOM RELAY BLOCK

diagram 28300 8202 8202 82210J 82600F 82616 82662A 82662B 82663 82665 82683A 82741 82742 8404 85916P 85926 85927 85927A 85927B 85934 86530 9017906292 9163160622
Part # Description Qty Price
28300 - RELAY ASSY, STARTER
28300-10020

5AFE,8AFE..AXP4#

1
82210J - FUSIBLE LINK
90982-08280

AXP4#

30A,TERM.:FEMALE,PNK,YAZAKI

1
90982-08284

AXP4#

40A,TERM.:FEMALE,GRN

1
90982-08283

AXP4#

30A,TERM.:FEMALE,PNK,TAIHEIYO

1
90982-08285

AXP4#

50A,TERM.:FEMALE,RED

1
82600F - FUSE, FUSE BLOCK
90982-09011

AXP4#

20A,MINI FUSE,YELLOW

1
90982-09008

AXP4#

7.5A,MINI FUSE,BRN

1
90982-09012

AXP4#

25A,MINI FUSE

1
90982-09010

AXP4#

15A,MINI FUSE,BLUE

1
90982-09013

AXP4#

30A,MINI FUSE,GRN

1
90982-09009

AXP4#

10A,MINI FUSE,RED

1
82616 - PULLER, FUSE
82616-20010

AXP4#

1
82662A - COVER, RELAY BLOCK, UPPER, NO.1
82662-52160

AXP4#

1
82663 - COVER, RELAY BLOCK, LOWER
82663-52010

AXP4#

1
82683A - PLATE, FUSE BLOCK CAUTION
82683-52120

AXP4#

1
82741 - BLOCK, ENGINE ROOM RELAY
82741-52010

AXP4#

1
85927 - RELAY, COOLING FAN
90987-02012

AXP4#

1
85927A - RELAY, COOLING FAN, NO.2
90987-04004

AXP4#

1
85927B - RELAY, COOLING FAN, NO.3
90987-02022

AXP4#

1
85934 - RELAY, MAGNET-CLUTCH
90987-02022

AXP4#..DLX,DLXI,GL,GLI,GLXI

1
86530 - RELAY ASSY, HORN
90987-02012

AXP4#

1
Common parts
90179-06292
91631-60622
Linked diagrams
8202
8404
