EL40R-AEHDS (1990)

Toyota Tercel

Production Sep 1990 - Sep 1994
Engine 2E
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9009- )

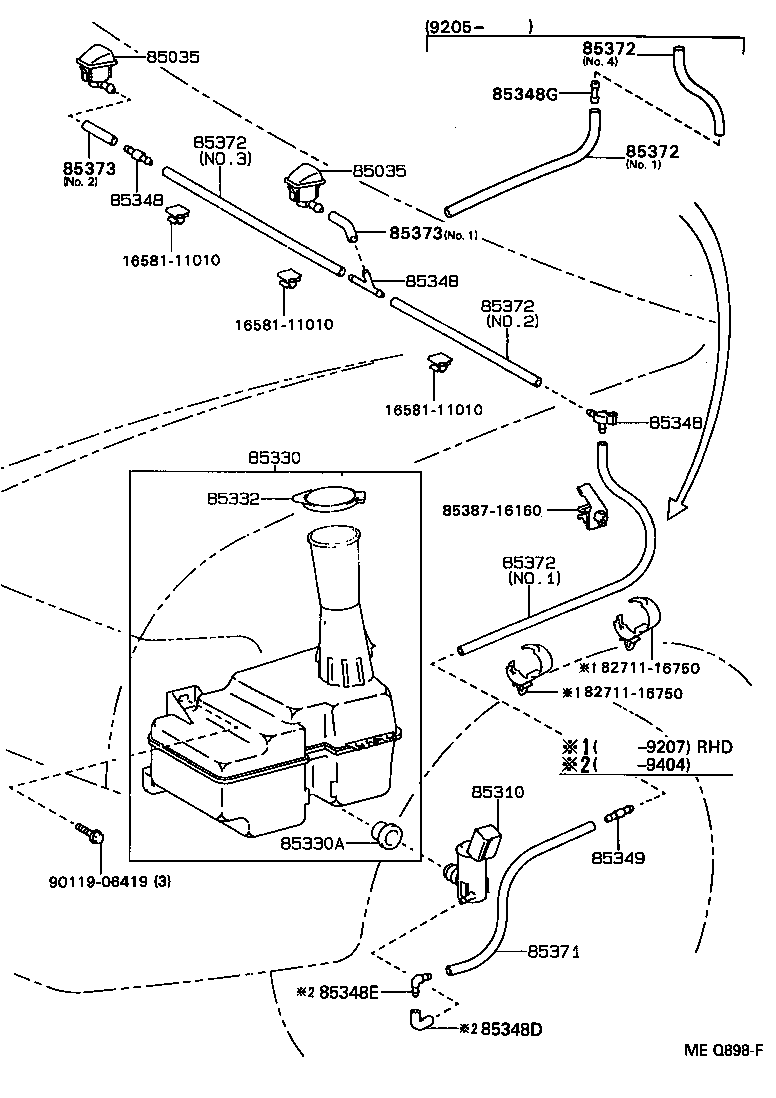

Click highlighted areas on diagram

diagram 1658111010 1658111010 1658111010 8271116750 8271116750 85035 85035 85310 85330 85330A 85332 85348 85348 85348 85348D 85348E 85348G 85349 85371 85372 85372 85372 85372 85372 85373 85373 8538716160 9011906419
Part # Description Qty Price
85035 - NOZZLE SUB-ASSY, WASHER
85381-16030

EL40..RHD

2
85035 - NOZZLE SUB-ASSY, WASHER
85381-16030

EL40..RHD

2
85310 - MOTOR AND PUMP ASSY, WINDSHIELD WASHER
85310-20210

EL40

1
85330 - JAR ASSY, WINDSHIELD WASHER
85315-16070

EL40

1
85330A - BUSH, WINDSHIELD WASHER JAR
90099-32089

EL40

1
85332 - CAP, WINDSHIELD WASHER JAR
85316-16070

EL40

1
85316-10190

EL40

1
85348 - JOINT, WINDSHIELD WASHER HOSE, NO.1
85348-14390

EL40

3 WAY

1
85375-10260

EL40

2 WAY

1
85375-16160

EL40

L JOINT

1
85348 - JOINT, WINDSHIELD WASHER HOSE, NO.1
85348-14390

EL40

3 WAY

1
85375-10260

EL40

2 WAY

1
85375-16160

EL40

L JOINT

1
85348 - JOINT, WINDSHIELD WASHER HOSE, NO.1
85348-14390

EL40

3 WAY

1
85375-10260

EL40

2 WAY

1
85375-16160

EL40

L JOINT

1
85348D - JOINT, WINDSHIELD WASHER ELBOW, NO.1
85355-14481

EL40

1
85348E - JOINT, WINDSHIELD WASHER ELBOW, NO.2
85355-20200

EL40

1
85348G - JOINT, WINDSHIELD WASHER HOSE, NO.2
85376-50040

EL40

1
85349 - JOINT, WINDSHIELD WASHER HOSE, NO.1
85349-89122

EL40

1
85371 - HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
90099-33299

EL40

L=1000

1
90099-33299

EL40

L=1000

1
90099-33080

EL40

L=1450

1
85372 - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
90099-33080

EL40

L=1450,NO.4

1
90446-07012

EL40

*H,L=900,NO.1

1
90446-07001

EL40

NO.1

1
90446-06013

EL40

L=450,NO.3,NO.2

1
85372 - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
90099-33080

EL40

L=1450,NO.4

1
90446-07012

EL40

*H,L=900,NO.1

1
90446-07001

EL40

NO.1

1
90446-06013

EL40

L=450,NO.3,NO.2

1
85372 - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
90099-33080

EL40

L=1450,NO.4

1
90446-07012

EL40

*H,L=900,NO.1

1
90446-07001

EL40

NO.1

1
90446-06013

EL40

L=450,NO.3,NO.2

1
85372 - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
90099-33080

EL40

L=1450,NO.4

1
90446-07012

EL40

*H,L=900,NO.1

1
90446-07001

EL40

NO.1

1
90446-06013

EL40

L=450,NO.3,NO.2

1
85372 - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
90099-33080

EL40

L=1450,NO.4

1
90446-07012

EL40

*H,L=900,NO.1

1
90446-07001

EL40

NO.1

1
90446-06013

EL40

L=450,NO.3,NO.2

1
85373 - HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
90099-33299

EL40

L=1000,NO.2

1
90099-33080

EL40

L=1450,NO.1

1
85373 - HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
90099-33299

EL40

L=1000,NO.2

1
90099-33080

EL40

L=1450,NO.1

1
Common parts
16581-11010
82711-16750
85387-16160
90119-06419
