AE111R-FPPEK (1998)

Toyota Spacio

Production May 1998 - May 2001
Engine 4AFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(9805- )

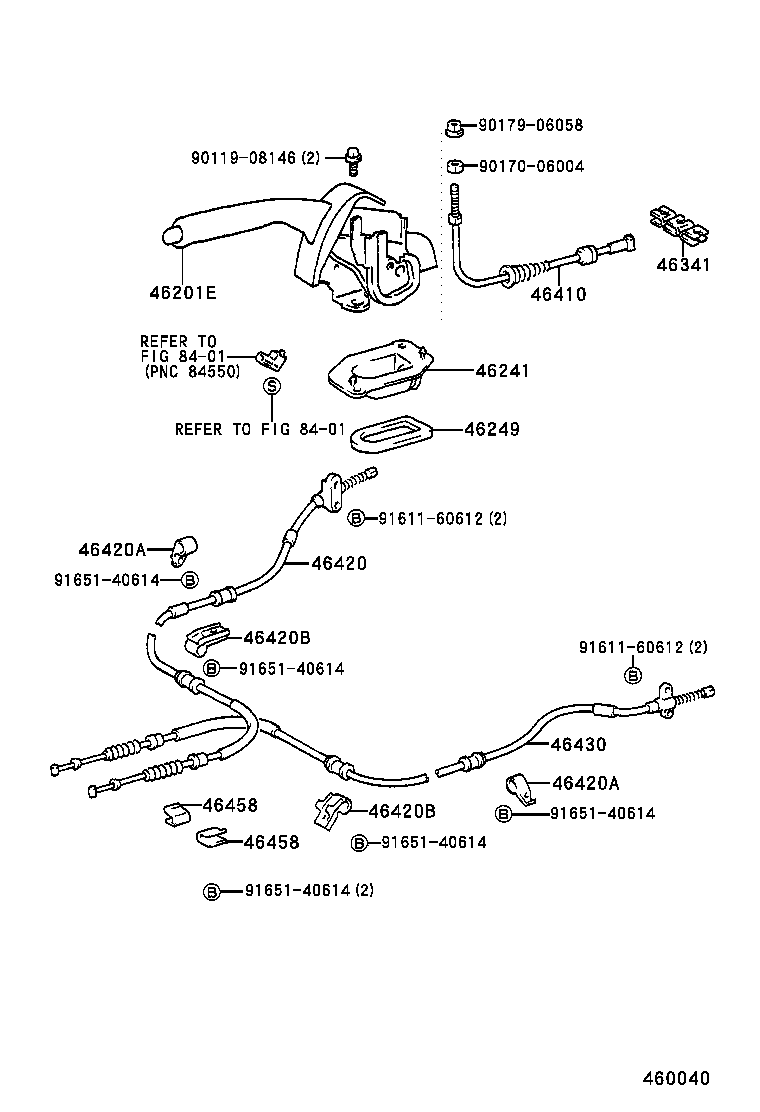

Click highlighted areas on diagram

diagram 46201E 46241 46249 46341 46410 46420 46420A 46420A 46420B 46420B 46430 46458 46458 8401 8401 9011908146 9017006004 9017906058 9161160612 9161160612 9165140614 9165140614 9165140614 9165140614 9165140614
Part # Description Qty Price
46201E - LEVER SUB-ASSY, PARKING BRAKE
46201-12190B1

AE111

MD.CHARCOAL,TRIM1#

1
46241 - BOOT, PARKING BRAKE LEVER
46241-12110

AE111

1
46249 - SHIELD, PARKING BRAKE HOLE
46249-12010

AE111

1
46341 - EQUALIZER, PARKING BRAKE
46341-12020

AE111

1
46410 - CABLE ASSY, PARKING BRAKE, NO.1
46410-12250

AE111

1
46420 - CABLE ASSY, PARKING BRAKE, NO.2
46420-12400

AE111

1
46420A - CLAMP, NO.1(FOR PARKING BRAKE CABLE)
90949-01746

AE111

2
46420A - CLAMP, NO.1(FOR PARKING BRAKE CABLE)
90949-01746

AE111

2
46420B - CLAMP, NO.2(FOR PARKING BRAKE CABLE)
90949-01744

AE111

LH

1
90949-01747

AE111

RH

1
46420B - CLAMP, NO.2(FOR PARKING BRAKE CABLE)
90949-01744

AE111

LH

1
90949-01747

AE111

RH

1
46430 - CABLE ASSY, PARKING BRAKE, NO.3
46430-12300

AE111

1
46458 - RETAINER, CABLE
46458-50010

AE111

2
46458 - RETAINER, CABLE
46458-50010

AE111

2
Common parts
90119-08146
90170-06004
90179-06058
91611-60612
91651-40614
Linked diagrams
8401
