NSP170R-MWXQB (2015)

Toyota Sienta (Jpp)

Production Jun 2015 - Sep 2018
Engine 2NRFKE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

(1506-1809)

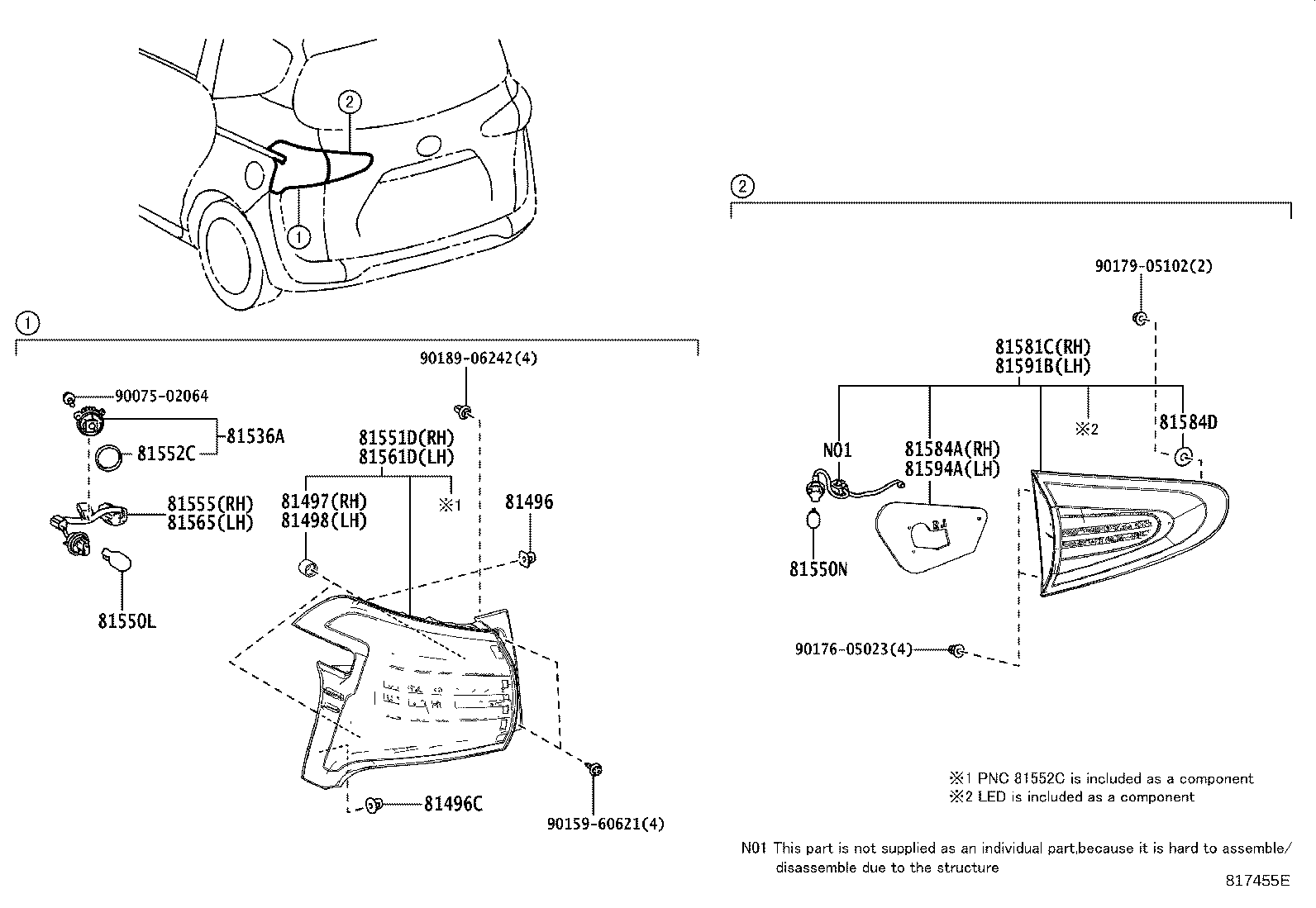

Click highlighted areas on diagram

W/O(LED HEADLAMP)

diagram 81496 81496C 81497 81498 81536A 81550L 81550N 81550P 81551D 81552C 81555 81561D 81565 81581C 81584A 81584D 81591B 81594A 9007502064 9015960621 9017605023 9017905102 9018906242
Part # Description Qty Price
81496 - GUIDE, REAR COMBINATION LAMP
76817-26040

NHP170,NSP170

2
81496C - GUIDE, REAR COMBINATION LAMP, NO.2
81496-52020

NHP170,NSP170

2
81497 - COVER, REAR COMBINATION LAMP, RH
90075-15512

NHP170,NSP170

2
81498 - COVER, REAR COMBINATION LAMP, LH
90075-15512

NHP170,NSP170

2
81536A - LED, REAR COMBINATION LAMP
81536-52C80

NHP170,NSP170

2
81550L - BULB, REAR TURN SIGNAL LAMP
90981-15021

NHP170,NSP170

12V 21W,AMBER

2
81550N - BULB, BACK UP LAMP
90981-11059

NHP170,NSP170

12V 16W

2
81550P - SOCKET, BACK UP LAMP
90075-99005

NHP170,NSP170

2
81551D - LENS & BODY, REAR COMBINATION LAMP, RH
81551-52C80

NHP170,NSP170

1
81551-52C90

NHP170,NSP170..Q

HEADLAMP-LED

1
81552C - GASKET, REAR COMBINATION LAMP
90075-68010

NHP170,NSP170

1
81555 - SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, RH
81555-52C80

NHP170,NSP170

1
81555-52C90

NHP170,NSP170..Q

HEADLAMP-LED

1
81561D - LENS & BODY, REAR COMBINATION LAMP, LH
81561-52C90

NHP170,NSP170..Q

HEADLAMP-LED

1
81561-52C80

NHP170,NSP170

1
81565 - SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, LH
81555-52C80

NHP170,NSP170

1
81555-52C90

NHP170,NSP170..Q

HEADLAMP-LED

1
81581C - LENS AND BODY, REAR LAMP, RH
81581-52330

NHP170,NSP170..Q

HEADLAMP-LED

1
81581-52320

NHP170,NSP170

1
81584A - GASKET, REAR LAMP RH
81584-52320

NHP170,NSP170

1
81584D - GASKET, REAR LAMP
81554-12A00

NHP170,NSP170

2
81591B - LENS AND BODY, REAR LAMP, LH
81591-52330

NHP170,NSP170..Q

HEADLAMP-LED

1
81591-52320

NHP170,NSP170

1
81594A - GASKET, REAR LAMP LH
81594-52320

NHP170,NSP170

1
Common parts
90075-02064
90159-60621
90176-05023
90179-05102
90189-06242

(1506-1809)

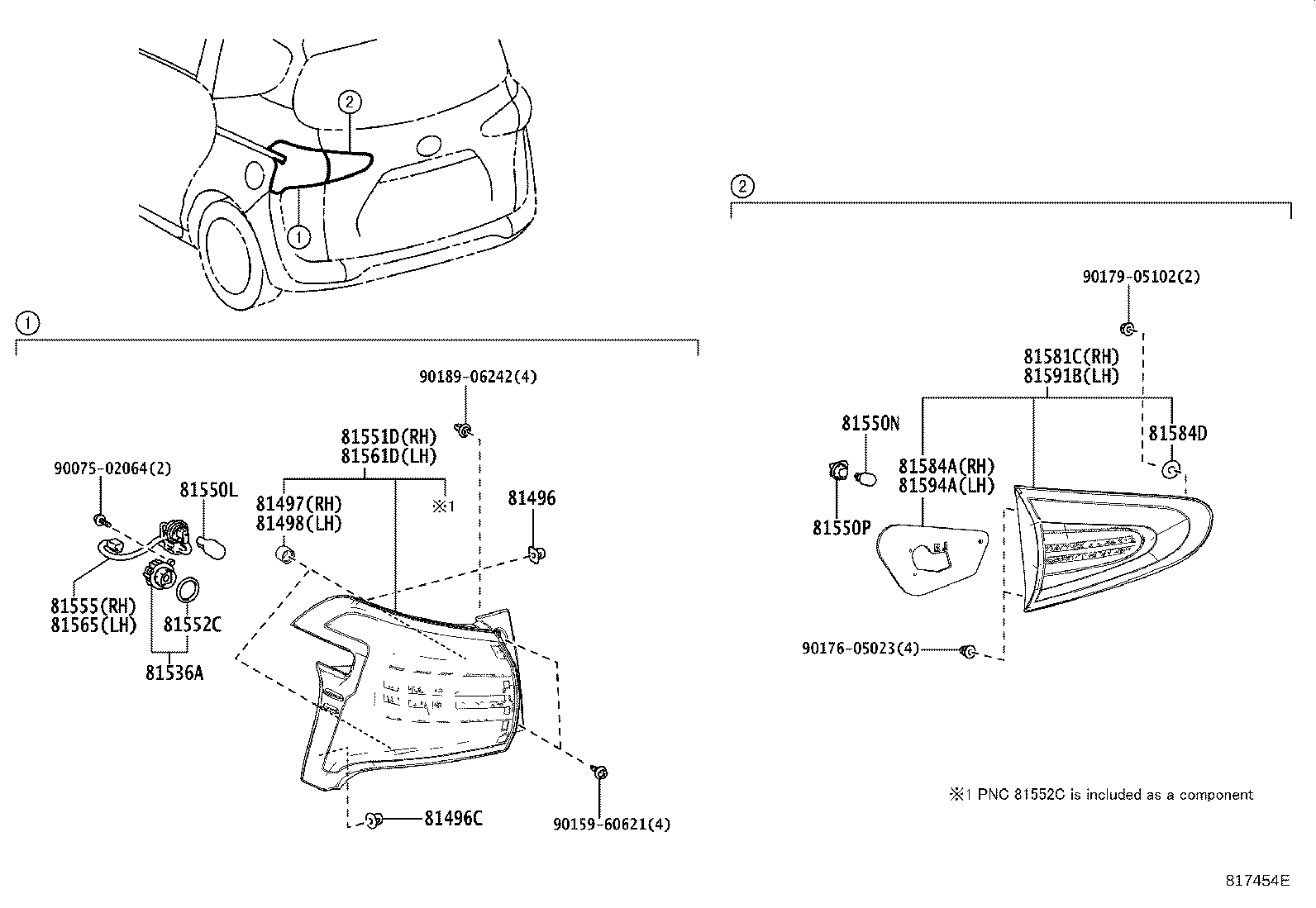

Click highlighted areas on diagram

W(LED HEADLAMP)

diagram 81496 81496C 81497 81498 81536A 81550L 81550N 81551D 81552C 81555 81561D 81565 81581C 81584A 81584D 81591B 81594A 9007502064 9015960621 9017605023 9017905102 9018906242
Part # Description Qty Price
81496 - GUIDE, REAR COMBINATION LAMP
76817-26040

NHP170,NSP170

2
81496C - GUIDE, REAR COMBINATION LAMP, NO.2
81496-52020

NHP170,NSP170

2
81497 - COVER, REAR COMBINATION LAMP, RH
90075-15512

NHP170,NSP170

2
81498 - COVER, REAR COMBINATION LAMP, LH
90075-15512

NHP170,NSP170

2
81536A - LED, REAR COMBINATION LAMP
81536-52C80

NHP170,NSP170

2
81550L - BULB, REAR TURN SIGNAL LAMP
90981-15021

NHP170,NSP170

12V 21W,AMBER

2
81550N - BULB, BACK UP LAMP
90981-11059

NHP170,NSP170

12V 16W

2
81551D - LENS & BODY, REAR COMBINATION LAMP, RH
81551-52C80

NHP170,NSP170

1
81551-52C90

NHP170,NSP170..Q

HEADLAMP-LED

1
81552C - GASKET, REAR COMBINATION LAMP
90075-68010

NHP170,NSP170

1
81555 - SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, RH
81555-52C80

NHP170,NSP170

1
81555-52C90

NHP170,NSP170..Q

HEADLAMP-LED

1
81561D - LENS & BODY, REAR COMBINATION LAMP, LH
81561-52C90

NHP170,NSP170..Q

HEADLAMP-LED

1
81561-52C80

NHP170,NSP170

1
81565 - SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, LH
81555-52C80

NHP170,NSP170

1
81555-52C90

NHP170,NSP170..Q

HEADLAMP-LED

1
81581C - LENS AND BODY, REAR LAMP, RH
81581-52330

NHP170,NSP170..Q

HEADLAMP-LED

1
81581-52320

NHP170,NSP170

1
81584A - GASKET, REAR LAMP RH
81584-52320

NHP170,NSP170

1
81584D - GASKET, REAR LAMP
81554-12A00

NHP170,NSP170

2
81591B - LENS AND BODY, REAR LAMP, LH
81591-52330

NHP170,NSP170..Q

HEADLAMP-LED

1
81591-52320

NHP170,NSP170

1
81594A - GASKET, REAR LAMP LH
81594-52320

NHP170,NSP170

1
Common parts
90075-02064
90159-60621
90176-05023
90179-05102
90189-06242
