ACA32L-ANMXKC (2011)

Toyota Rav4 (China)

Production Aug 2011 - Jul 2013
Engine 1AZFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0903- )

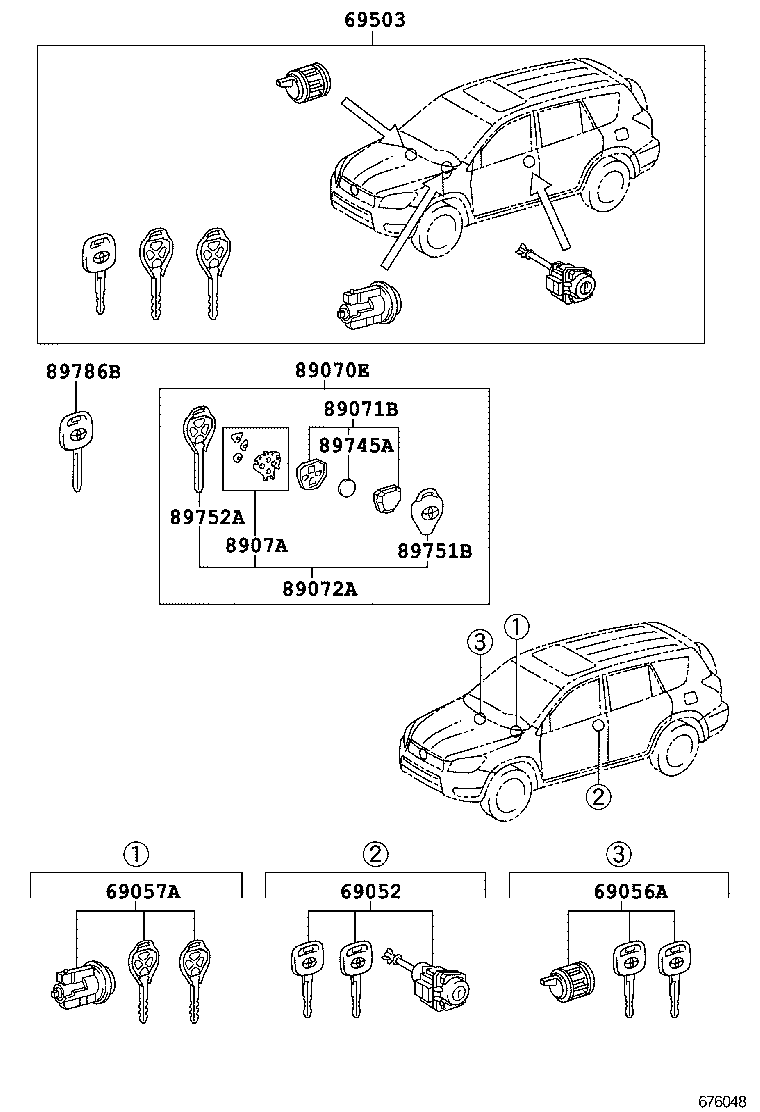

Click highlighted areas on diagram

WITHOUT(SMART ENTRY)

diagram 69052 69056A 69057A 69503 89070E 89071B 89072A 8907A 89745A 89751B 89752A 89786B
Part # Description Qty Price
69052 - CYLINDER & KEY SET, DOOR LOCK, LH
69052-0D120

ACA32,37

1
69056A - CYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
69056-0R020

ACA32,37

1
69057A - CYLINDER & KEY SET, IGNITION SWITCH LOCK
69057-02570

ACA32,37

1
69503 - CYLINDER SET, LOCK
69005-0R011

ACA32,37

1
89070E - TRANSMITTER ASSY, DOOR CONTROL
89070-02591

ACA32,37

1
89071B - MODULE SET, TRANSMITTER SUB-ASSY, DOOR CONTROL
89071-02050

ACA32,37

2
89072A - HOUSING SET, DOOR CONTROL TRANSMITTER
89072-02341

ACA32,37

1
8907A - SWITCH SET, TRANSMITTER
8907A-28010

ACA32,37

2
89745A - BATTERY, TRANSMITTER
89745-48030

ACA32,37

1
89751B - COVER, TRANSMITTER HOUSING
89751-0D021

ACA32,37

2
89752A - CASE, TRANSMITTER HOUSING
89752-02270

ACA32,37

1
89786B - TRANSMITTER, TRANSPONDER KEY SUB
89786-60220

ACA32,37

BLANK KEY

1
