ALA49L-ANFXY (2015)

Toyota Rav4

Production Oct 2015 - Oct 2018
Engine 2ADFTV
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(1212- )LHD

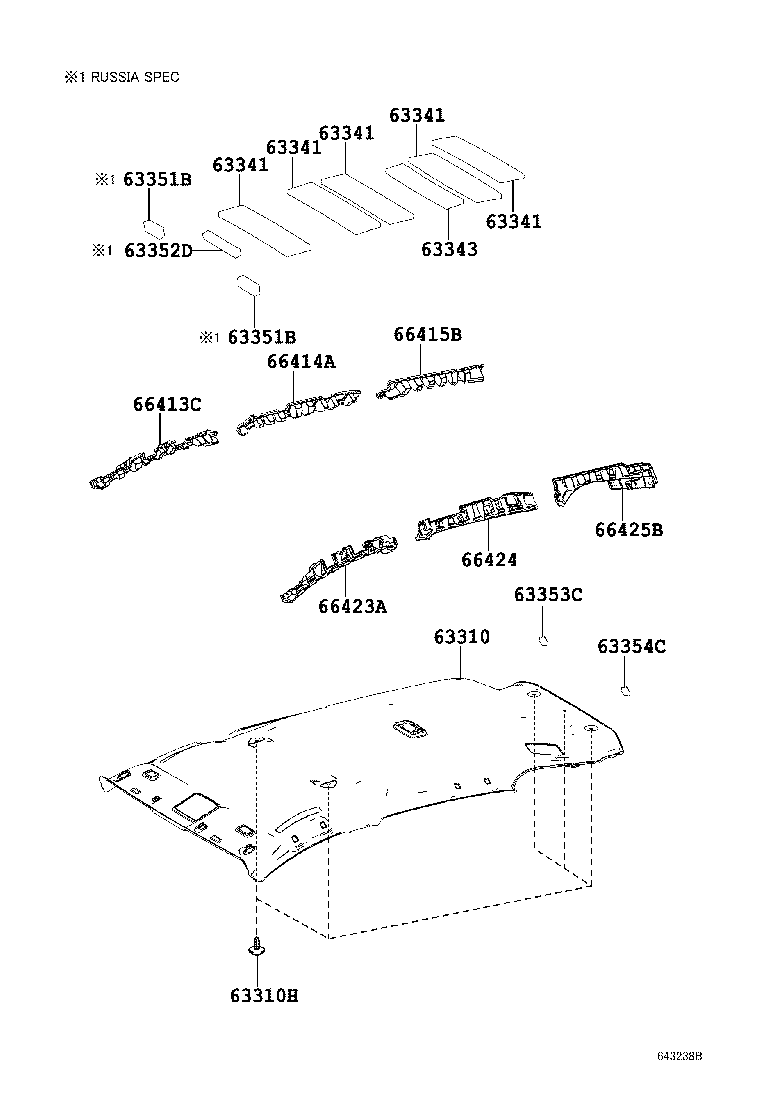

Click highlighted areas on diagram

diagram 63310 63310H 63341 63341 63341 63341 63341 63343 63351B 63351B 63352D 63353C 63354C 66413C 66414A 66415B 66423A 66424 66425B
Part # Description Qty Price
63310 - HEADLINING ASSY, ROOF
63310-42460B0

ALA49..X

LIGHT GRAY,TRIM2#,4#

1
63310-42460B0

ALA49,AVA4#..(6FC,A)..M..(GEN,SA)

LIGHT GRAY,TRIM1#,2#,4#

1
63310-42470B0

ALA49,AVA4#..(6FC,A)..M

MOON ROOF-WITH,LIGHT GRAY,TRIM1#,2#,4#

1
63310-42470B0

ALA49,AVA4#..(6FC,A)..G

MOON ROOF-WITH,LIGHT GRAY,TRIM1#,2#,3#,4#

1
63310-42460B0

ALA49,AVA4#..(6FC,A)..G

LIGHT GRAY,TRIM1#,2#,3#,4#

1
63310H - CLIP(FOR ROOF HEADLINING)
90467-05164B0

ALA49,AVA4#..(6FC,A)..M

MOON ROOF-WITH,LT.GRAY,TRIM1#,2#,4#

3
90467-05164B0

ALA49..X

LT.GRAY,TRIM2#,4#

5
90467-05164B0

ALA49,AVA4#..(6FC,A)..G

MOON ROOF-WITH,LT.GRAY,TRIM1#,2#,3#,4#

3
90467-05164B0

ALA49,AVA4#..(6FC,A)..M..(GEN,SA)

LT.GRAY,TRIM1#,2#,4#

5
90467-05164B0

ALA49,AVA4#..(6FC,A)..G

LT.GRAY,TRIM1#,2#,3#,4#

5
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63343 - PAD, ROOF SILENCER, NO.3
63343-42010

ALA49..6F..X;ALA49,AVA4#..6FC,A

1
63353C - PAD, ROOF HEADLINING, CENTER
63353-42010

ALA49..6F..X;ALA49,AVA4#..6FC,A

1
63354C - PAD, ROOF HEADLINING FRONT SIDE
63354-42010

ALA49..6F..X;ALA49,AVA4#..6FC,A

1
66413C - SPACER, SIDE RAIL, FRONT RH
66413-42140

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66414A - SPACER, SIDE RAIL, REAR RH
66414-42140

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66414-42150

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
66415B - SPACER, SIDE RAIL, REAR NO.2 RH
66415-42110

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66415-42120

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
66423A - SPACER, SIDE RAIL, FRONT LH
66423-42140

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66424 - SPACER, SIDE RAIL, REAR LH
66424-42130

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
66424-42120

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66425B - SPACER, SIDE RAIL, REAR NO.2 LH
66425-42090

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66425-42100

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1

(1212- )LHD

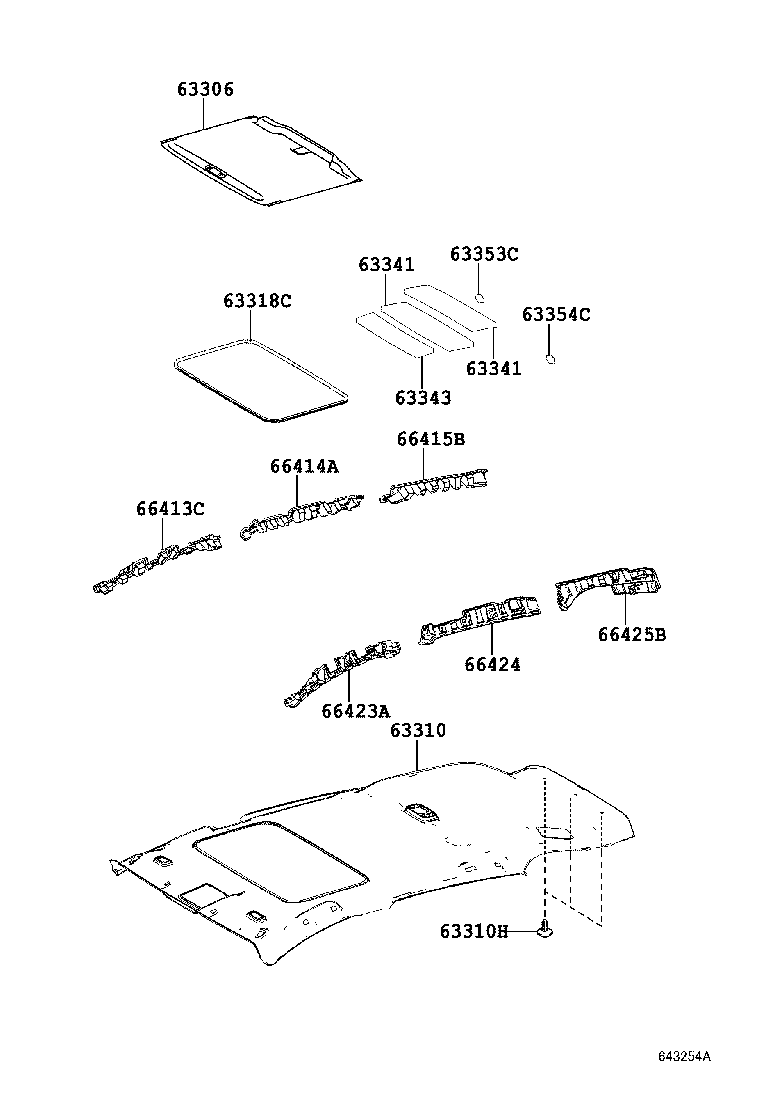

Click highlighted areas on diagram

W(MOON ROOF)

diagram 63306 63310 63310H 63318C 63341 63341 63343 63353C 63354C 66413C 66414A 66415B 66423A 66424 66425B
Part # Description Qty Price
63306 - TRIM SUB-ASSY, SUNSHADE
63306-42060B0

ALA49,AVA4#..(6FC,A)..G

MOON ROOF-WITH,LIGHT GRAY,TRIM1#,2#,3#,4#

1
63306-42060B0

ALA49,AVA4#..(6FC,A)..M

MOON ROOF-WITH,LIGHT GRAY,TRIM1#,2#,4#

1
63310 - HEADLINING ASSY, ROOF
63310-42460B0

ALA49..X

LIGHT GRAY,TRIM2#,4#

1
63310-42460B0

ALA49,AVA4#..(6FC,A)..M..(GEN,SA)

LIGHT GRAY,TRIM1#,2#,4#

1
63310-42470B0

ALA49,AVA4#..(6FC,A)..M

MOON ROOF-WITH,LIGHT GRAY,TRIM1#,2#,4#

1
63310-42470B0

ALA49,AVA4#..(6FC,A)..G

MOON ROOF-WITH,LIGHT GRAY,TRIM1#,2#,3#,4#

1
63310-42460B0

ALA49,AVA4#..(6FC,A)..G

LIGHT GRAY,TRIM1#,2#,3#,4#

1
63310H - CLIP(FOR ROOF HEADLINING)
90467-05164B0

ALA49,AVA4#..(6FC,A)..M

MOON ROOF-WITH,LT.GRAY,TRIM1#,2#,4#

3
90467-05164B0

ALA49..X

LT.GRAY,TRIM2#,4#

5
90467-05164B0

ALA49,AVA4#..(6FC,A)..G

MOON ROOF-WITH,LT.GRAY,TRIM1#,2#,3#,4#

3
90467-05164B0

ALA49,AVA4#..(6FC,A)..M..(GEN,SA)

LT.GRAY,TRIM1#,2#,4#

5
90467-05164B0

ALA49,AVA4#..(6FC,A)..G

LT.GRAY,TRIM1#,2#,3#,4#

5
63318C - MOULDING, SUN ROOF OPENING TRIM
63318-33040B5

ALA49,AVA4#..(6FC,A)..M

L=2365,MOON ROOF-WITH,LT.GRAY,TRIM1#,2#,4#

1
63318-33040B5

ALA49,AVA4#..(6FC,A)..G

L=2365,MOON ROOF-WITH,LT.GRAY,TRIM1#,2#,3#,4#

1
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63343 - PAD, ROOF SILENCER, NO.3
63343-42010

ALA49..6F..X;ALA49,AVA4#..6FC,A

1
63353C - PAD, ROOF HEADLINING, CENTER
63353-42010

ALA49..6F..X;ALA49,AVA4#..6FC,A

1
63354C - PAD, ROOF HEADLINING FRONT SIDE
63354-42010

ALA49..6F..X;ALA49,AVA4#..6FC,A

1
66413C - SPACER, SIDE RAIL, FRONT RH
66413-42140

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66414A - SPACER, SIDE RAIL, REAR RH
66414-42140

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66414-42150

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
66415B - SPACER, SIDE RAIL, REAR NO.2 RH
66415-42110

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66415-42120

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
66423A - SPACER, SIDE RAIL, FRONT LH
66423-42140

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66424 - SPACER, SIDE RAIL, REAR LH
66424-42130

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
66424-42120

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66425B - SPACER, SIDE RAIL, REAR NO.2 LH
66425-42090

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66425-42100

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1

(1212- )

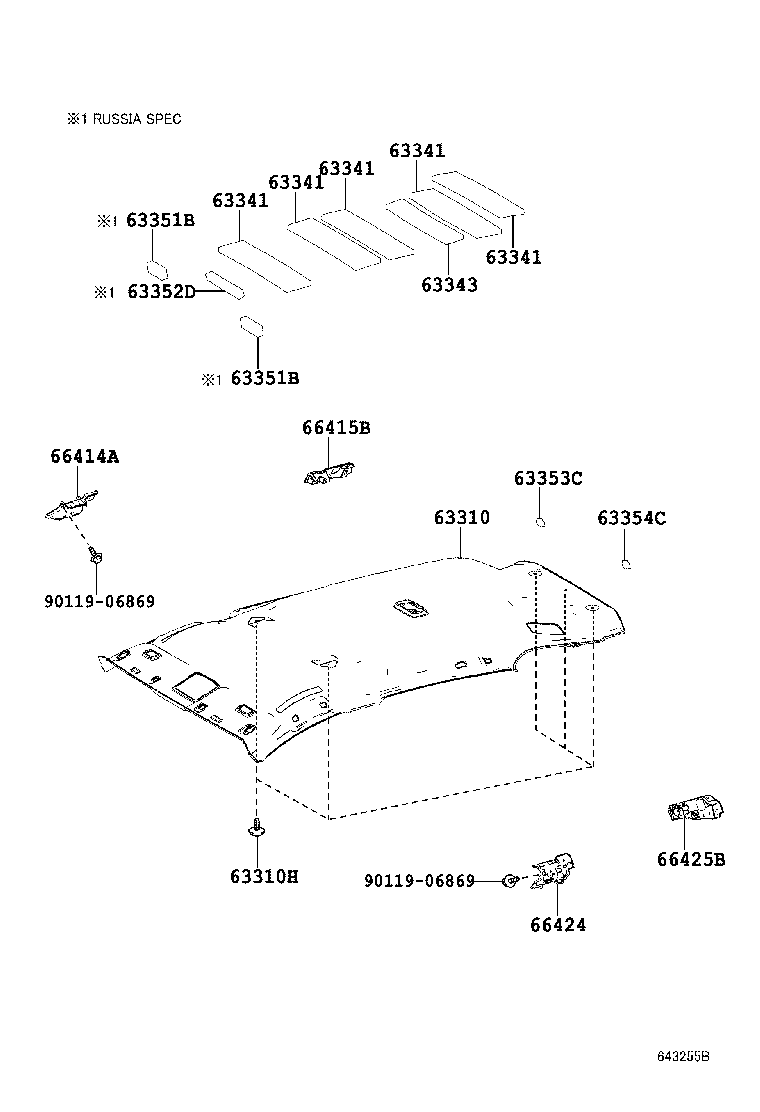

Click highlighted areas on diagram

W(*80, CURTAIN SHIELD)

diagram 63310 63310H 63341 63341 63341 63341 63341 63343 63351B 63351B 63352D 63353C 63354C 66414A 66415B 66424 66425B 9011906869 9011906869
Part # Description Qty Price
63310 - HEADLINING ASSY, ROOF
63310-42460B0

ALA49..X

LIGHT GRAY,TRIM2#,4#

1
63310-42460B0

ALA49,AVA4#..(6FC,A)..M..(GEN,SA)

LIGHT GRAY,TRIM1#,2#,4#

1
63310-42470B0

ALA49,AVA4#..(6FC,A)..M

MOON ROOF-WITH,LIGHT GRAY,TRIM1#,2#,4#

1
63310-42470B0

ALA49,AVA4#..(6FC,A)..G

MOON ROOF-WITH,LIGHT GRAY,TRIM1#,2#,3#,4#

1
63310-42460B0

ALA49,AVA4#..(6FC,A)..G

LIGHT GRAY,TRIM1#,2#,3#,4#

1
63310H - CLIP(FOR ROOF HEADLINING)
90467-05164B0

ALA49,AVA4#..(6FC,A)..M

MOON ROOF-WITH,LT.GRAY,TRIM1#,2#,4#

3
90467-05164B0

ALA49..X

LT.GRAY,TRIM2#,4#

5
90467-05164B0

ALA49,AVA4#..(6FC,A)..G

MOON ROOF-WITH,LT.GRAY,TRIM1#,2#,3#,4#

3
90467-05164B0

ALA49,AVA4#..(6FC,A)..M..(GEN,SA)

LT.GRAY,TRIM1#,2#,4#

5
90467-05164B0

ALA49,AVA4#..(6FC,A)..G

LT.GRAY,TRIM1#,2#,3#,4#

5
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63343 - PAD, ROOF SILENCER, NO.3
63343-42010

ALA49..6F..X;ALA49,AVA4#..6FC,A

1
63353C - PAD, ROOF HEADLINING, CENTER
63353-42010

ALA49..6F..X;ALA49,AVA4#..6FC,A

1
63354C - PAD, ROOF HEADLINING FRONT SIDE
63354-42010

ALA49..6F..X;ALA49,AVA4#..6FC,A

1
66414A - SPACER, SIDE RAIL, REAR RH
66414-42140

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66414-42150

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
66415B - SPACER, SIDE RAIL, REAR NO.2 RH
66415-42110

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66415-42120

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
66424 - SPACER, SIDE RAIL, REAR LH
66424-42130

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
66424-42120

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66425B - SPACER, SIDE RAIL, REAR NO.2 LH
66425-42090

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66425-42100

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
Common parts
90119-06869

(1212- )

Click highlighted areas on diagram

W(MOON ROOF & *80, CURTAIN SHIELD)

diagram 63306 63310 63310H 63318C 63341 63341 63343 63353C 63354C 66414A 66415B 66424 66425B 9011906869 9011906869
Part # Description Qty Price
63306 - TRIM SUB-ASSY, SUNSHADE
63306-42060B0

ALA49,AVA4#..(6FC,A)..G

MOON ROOF-WITH,LIGHT GRAY,TRIM1#,2#,3#,4#

1
63306-42060B0

ALA49,AVA4#..(6FC,A)..M

MOON ROOF-WITH,LIGHT GRAY,TRIM1#,2#,4#

1
63310 - HEADLINING ASSY, ROOF
63310-42460B0

ALA49..X

LIGHT GRAY,TRIM2#,4#

1
63310-42460B0

ALA49,AVA4#..(6FC,A)..M..(GEN,SA)

LIGHT GRAY,TRIM1#,2#,4#

1
63310-42470B0

ALA49,AVA4#..(6FC,A)..M

MOON ROOF-WITH,LIGHT GRAY,TRIM1#,2#,4#

1
63310-42470B0

ALA49,AVA4#..(6FC,A)..G

MOON ROOF-WITH,LIGHT GRAY,TRIM1#,2#,3#,4#

1
63310-42460B0

ALA49,AVA4#..(6FC,A)..G

LIGHT GRAY,TRIM1#,2#,3#,4#

1
63310H - CLIP(FOR ROOF HEADLINING)
90467-05164B0

ALA49,AVA4#..(6FC,A)..M

MOON ROOF-WITH,LT.GRAY,TRIM1#,2#,4#

3
90467-05164B0

ALA49..X

LT.GRAY,TRIM2#,4#

5
90467-05164B0

ALA49,AVA4#..(6FC,A)..G

MOON ROOF-WITH,LT.GRAY,TRIM1#,2#,3#,4#

3
90467-05164B0

ALA49,AVA4#..(6FC,A)..M..(GEN,SA)

LT.GRAY,TRIM1#,2#,4#

5
90467-05164B0

ALA49,AVA4#..(6FC,A)..G

LT.GRAY,TRIM1#,2#,3#,4#

5
63318C - MOULDING, SUN ROOF OPENING TRIM
63318-33040B5

ALA49,AVA4#..(6FC,A)..M

L=2365,MOON ROOF-WITH,LT.GRAY,TRIM1#,2#,4#

1
63318-33040B5

ALA49,AVA4#..(6FC,A)..G

L=2365,MOON ROOF-WITH,LT.GRAY,TRIM1#,2#,3#,4#

1
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63341 - PAD, ROOF SILENCER, NO.1
63341-68030

ALA49..6F..X;ALA49,AVA4#..6FC,A

5
63341-68030

ALA49,AVA4#..(6FC,A)..(G,M)

MOON ROOF-WITH

2
63343 - PAD, ROOF SILENCER, NO.3
63343-42010

ALA49..6F..X;ALA49,AVA4#..6FC,A

1
63353C - PAD, ROOF HEADLINING, CENTER
63353-42010

ALA49..6F..X;ALA49,AVA4#..6FC,A

1
63354C - PAD, ROOF HEADLINING FRONT SIDE
63354-42010

ALA49..6F..X;ALA49,AVA4#..6FC,A

1
66414A - SPACER, SIDE RAIL, REAR RH
66414-42140

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66414-42150

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
66415B - SPACER, SIDE RAIL, REAR NO.2 RH
66415-42110

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66415-42120

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
66424 - SPACER, SIDE RAIL, REAR LH
66424-42130

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
66424-42120

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66425B - SPACER, SIDE RAIL, REAR NO.2 LH
66425-42090

ALA49..X..GEN;ALA49..6FC..M..GEN

1
66425-42100

ALA49..X..GEN;ALA49..6FC..M..GEN

SRS AIR BAG-W(*DRP & SIDE & *CUSA & KNEE:*DRS ONLY)

1
Common parts
90119-06869
