ZRR80R-APXSP (2017)

Toyota Noah/Voxy

Production Jun 2017 - Sep 9999
Engine 3ZRFAE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

(1706- )

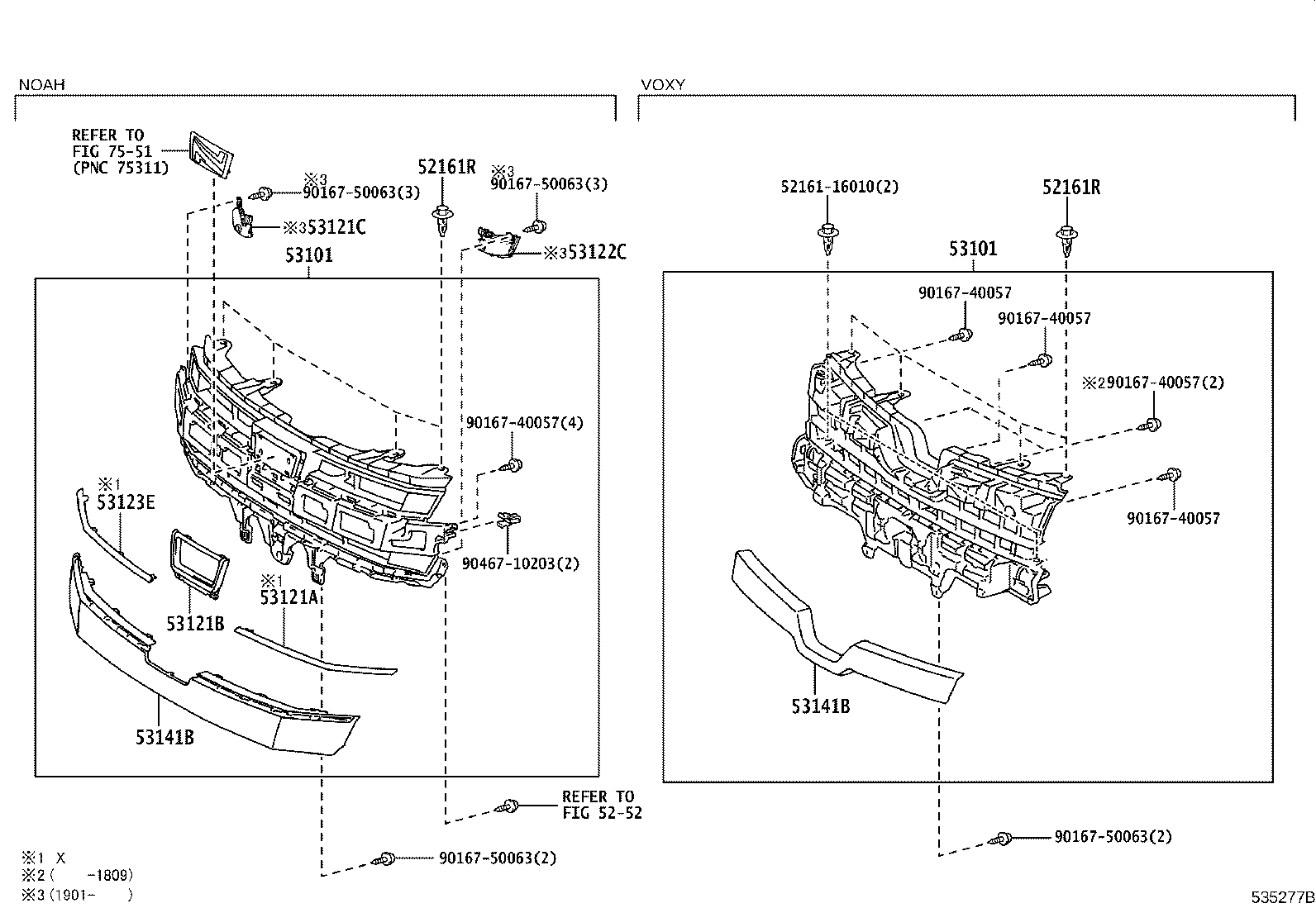

Click highlighted areas on diagram

diagram 5216116010 52161R 52161R 5252 53101 53101 53121A 53121B 53121C 53122C 53123E 53141B 53141B 7551 9016740057 9016740057 9016740057 9016740057 9016740057 9016750063 9016750063 9016750063 9016750063 9046710203
Part # Description Qty Price
52161R - PIECE, FRONT BUMPER
52161-16010

ZRR80

4
52161R - PIECE, FRONT BUMPER
52161-16010

ZRR80

4
53101 - GRILLE SUB-ASSY, RADIATOR
53101-28600A0

ZRR80..X

WHITE PEARL CS.,070

1
53101-28600C0

ZRR80..X

BLACK,202

1
53101-28600A1

ZRR80..X

LUXURY WHITE PEARL CS.GF.,086

1
53101-28600B0

ZRR80..X

SILVER ME.,1F7

1
53101-28600D0

ZRR80..X

DEEP RED M.M.,3R9

1
53101-28670D0

ZRR80..X

DEEP RED M.M.,3R9

1
53101-28670C0

ZRR80..X

BLACK,202

1
53101-28610

ZRR80..SI

PLATED

1
53101-28670B0

ZRR80..X

SILVER ME.,1F7

1
53101-28680

ZRR80..SI

PLATED

1
53101-28670A0

ZRR80..X

WHITE PEARL CS.,070

1
53101-28600E0

ZRR80..X

AVANT-GARDE BRONZE ME.,4V8

1
53101-28670E0

ZRR80..X

AVANT-GARDE BRONZE ME.,4V8

1
53101-28670A1

ZRR80..X

LUXURY WHITE PEARL CS.GF.,086

1
53101 - GRILLE SUB-ASSY, RADIATOR
53101-28600A0

ZRR80..X

WHITE PEARL CS.,070

1
53101-28600C0

ZRR80..X

BLACK,202

1
53101-28600A1

ZRR80..X

LUXURY WHITE PEARL CS.GF.,086

1
53101-28600B0

ZRR80..X

SILVER ME.,1F7

1
53101-28600D0

ZRR80..X

DEEP RED M.M.,3R9

1
53101-28670D0

ZRR80..X

DEEP RED M.M.,3R9

1
53101-28670C0

ZRR80..X

BLACK,202

1
53101-28610

ZRR80..SI

PLATED

1
53101-28670B0

ZRR80..X

SILVER ME.,1F7

1
53101-28680

ZRR80..SI

PLATED

1
53101-28670A0

ZRR80..X

WHITE PEARL CS.,070

1
53101-28600E0

ZRR80..X

AVANT-GARDE BRONZE ME.,4V8

1
53101-28670E0

ZRR80..X

AVANT-GARDE BRONZE ME.,4V8

1
53101-28670A1

ZRR80..X

LUXURY WHITE PEARL CS.GF.,086

1
53121A - MOULDING, RADIATOR GRILLE
53123-28140

ZRR80..X

1
53121B - MOULDING, RADIATOR GRILLE, UPPER
53121-28210

ZRR80..NOAH

1
53121C - PLATE, RADIATOR GRILLE FINISH, RH
53121-28240

ZRR80..NOAH

1
53122C - PLATE, RADIATOR GRILLE FINISH, LH
53122-28070

ZRR80..NOAH

1
53123E - MOULDING, RADIATOR GRILLE, LOWER RH
53122-28040

ZRR80..X

1
53141B - GARNISH, RADIATOR GRILLE, NO.1
53141-28060C0

ZRR80..X

BLACK,202

1
53141-28060A0

ZRR80..X

WHITE PEARL CS.,070

1
53141-28060B0

ZRR80..X

SILVER ME.,1F7

1
53141-28060D0

ZRR80..X

DEEP RED M.M.,3R9

1
53141-28060A1

ZRR80..X

LUXURY WHITE PEARL CS.GF.,086

1
53141-28070

ZRR80..SI

1
53141-28060E0

ZRR80..X

AVANT-GARDE BRONZE ME.,4V8

1
53141B - GARNISH, RADIATOR GRILLE, NO.1
53141-28060C0

ZRR80..X

BLACK,202

1
53141-28060A0

ZRR80..X

WHITE PEARL CS.,070

1
53141-28060B0

ZRR80..X

SILVER ME.,1F7

1
53141-28060D0

ZRR80..X

DEEP RED M.M.,3R9

1
53141-28060A1

ZRR80..X

LUXURY WHITE PEARL CS.GF.,086

1
53141-28070

ZRR80..SI

1
53141-28060E0

ZRR80..X

AVANT-GARDE BRONZE ME.,4V8

1
Common parts
52161-16010
90167-40057
90167-50063
90467-10203
Linked diagrams
5252
7551
