KM20RV-JRF (1979)

Toyota Liteace

Production Oct 1979 - Oct 1982
Engine 4K
Transmission 4H MTM
Displacement 2500cc
Power 168 HP (125 kW)

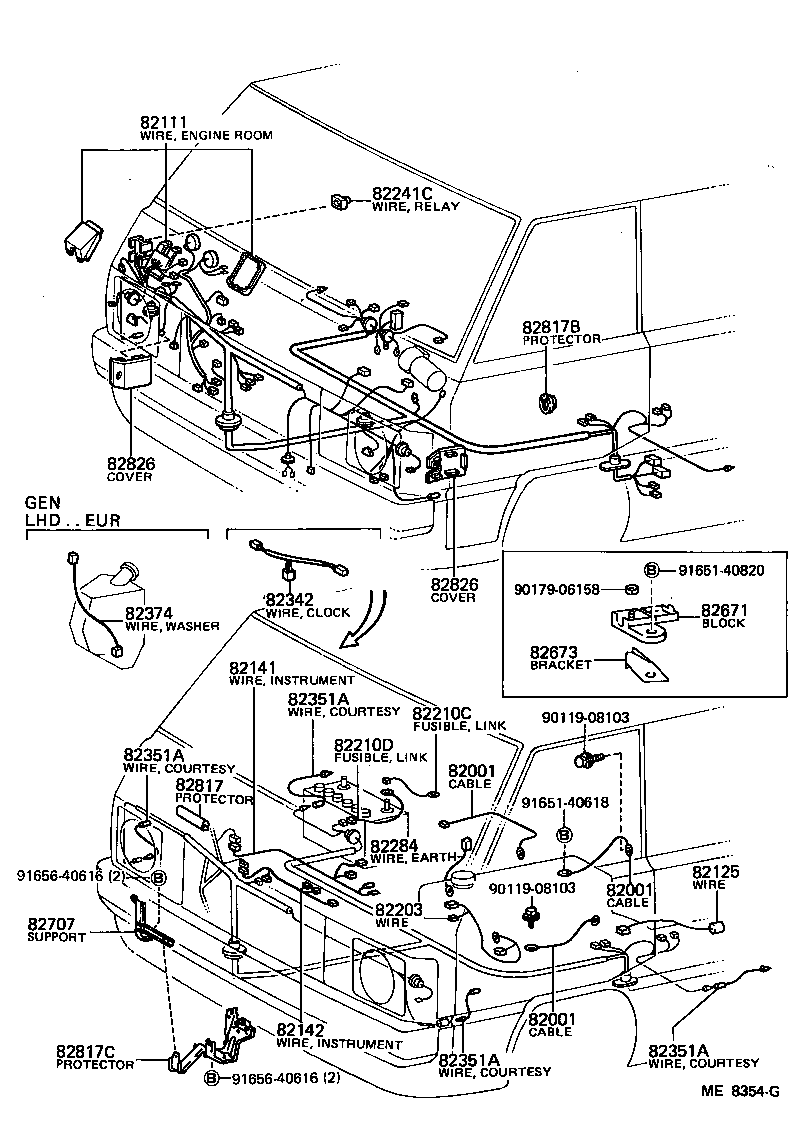

(7910- )HRF,SRF

Click highlighted areas on diagram

diagram 82001 82001 82001 82111 82125 82141 82142 82203 82210C 82210D 82241C 82284 82342 82351A 82351A 82351A 82351A 82374 82671 82673 82707 82817 82817B 82817C 82826 82826 9011908103 9011908103 9017906158 9165140618 9165140820 9165640616 9165640616
Part # Description Qty Price
82001 - CABLE, BOND, NO.1
90980-07021

KM20..RHD..V

L=280

1
90980-07159

KM20..VSP..02S;KM20..(HRF,SRF)..(03S,05S,06S,07S,08S,09S)

L=500

1
90980-07167

KM20

L=380

1
82001 - CABLE, BOND, NO.1
90980-07021

KM20..RHD..V

L=280

1
90980-07159

KM20..VSP..02S;KM20..(HRF,SRF)..(03S,05S,06S,07S,08S,09S)

L=500

1
90980-07167

KM20

L=380

1
82001 - CABLE, BOND, NO.1
90980-07021

KM20..RHD..V

L=280

1
90980-07159

KM20..VSP..02S;KM20..(HRF,SRF)..(03S,05S,06S,07S,08S,09S)

L=500

1
90980-07167

KM20

L=380

1
82111 - WIRE, ENGINE ROOM MAIN
82210-95716

KM20..RHD..V..(EUR,GEN)

1
82210-95733

KM20..RHD..(HRF,SRF)..(EUR,GEN)

1
82141 - WIRE, INSTRUMENT PANEL
82302-95702

KM20..RHD..V;KM20..LHD..VSP..EUR;KM20..LHD..(03S,05S,06S,07S,09S)

1
82302-95705

KM20..VSP..02S;KM20..(HRF,SRF)..(03S,05S,06S,07S,08S,09S)

1
82210C - FUSIBLE LINK
90982-08058

KM20..VSP..02S;KM20..03S,05S,06S,07S,08S,09S

L=110,0.85R,0.5G,0.5GREEN & 0.85RED

1
82351A - WIRE, COURTESY LAMP SWITCH (FOR FRONT OR REAR DOOR)
82301-95700

KM20..RHD..V5D

SLIDE DOOR

1
82301-95701

KM20..RHD..V;KM20..LHD..VSP..EUR;KM20..LHD..(03S,05S,06S,07S,09S)

FRONT DOOR

2
82351A - WIRE, COURTESY LAMP SWITCH (FOR FRONT OR REAR DOOR)
82301-95700

KM20..RHD..V5D

SLIDE DOOR

1
82301-95701

KM20..RHD..V;KM20..LHD..VSP..EUR;KM20..LHD..(03S,05S,06S,07S,09S)

FRONT DOOR

2
82351A - WIRE, COURTESY LAMP SWITCH (FOR FRONT OR REAR DOOR)
82301-95700

KM20..RHD..V5D

SLIDE DOOR

1
82301-95701

KM20..RHD..V;KM20..LHD..VSP..EUR;KM20..LHD..(03S,05S,06S,07S,09S)

FRONT DOOR

2
82351A - WIRE, COURTESY LAMP SWITCH (FOR FRONT OR REAR DOOR)
82301-95700

KM20..RHD..V5D

SLIDE DOOR

1
82301-95701

KM20..RHD..V;KM20..LHD..VSP..EUR;KM20..LHD..(03S,05S,06S,07S,09S)

FRONT DOOR

2
82707 - SUPPORT SUB-ASSY, WIRING HARNESS
82707-95703

KM20..RHD

1
82826 - COVER, WIRING HARNESS HOLE
82817-95700

CM20,KM20,YM2#

2
82826 - COVER, WIRING HARNESS HOLE
82817-95700

CM20,KM20,YM2#

2
Common parts
90119-08103
90179-06158
91651-40618
91651-40820
91656-40616

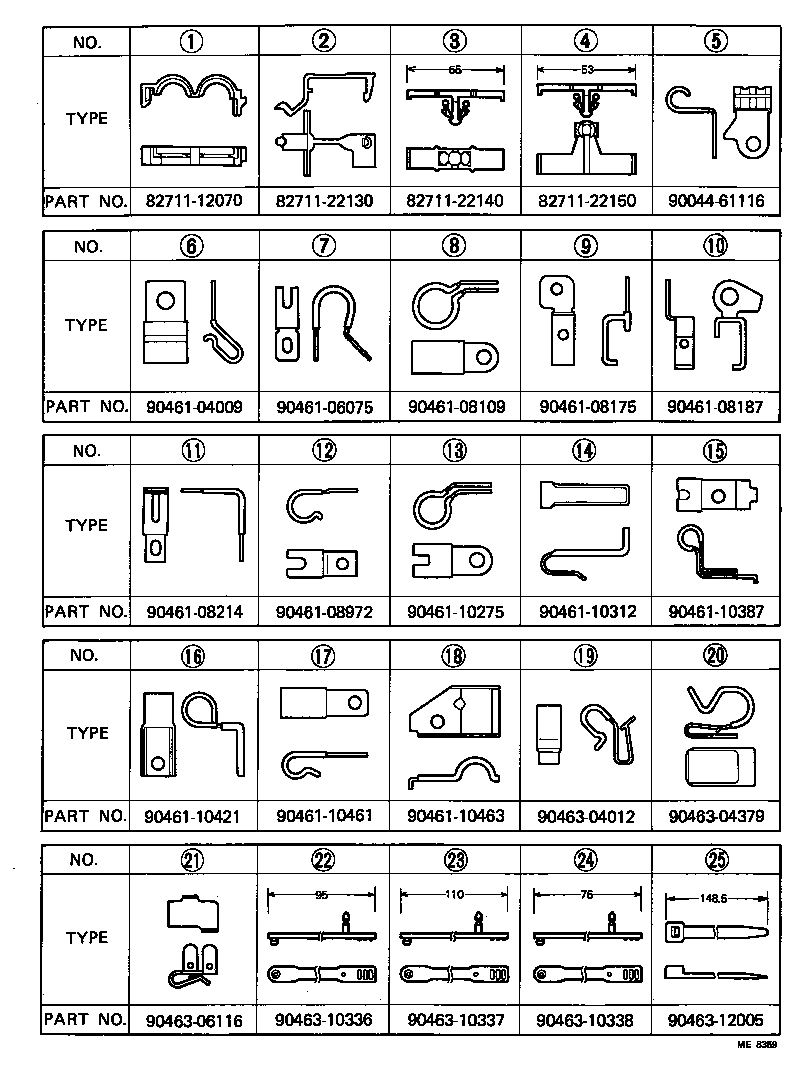

(7910- )

Click highlighted areas on diagram

diagram 8271112070 8271122130 8271122140 8271122150 9004461116 9046104009 9046106075 9046108109 9046108175 9046108187 9046108214 9046108972 9046110275 9046110312 9046110387 9046110421 9046110461 9046110463 9046304012 9046304379 9046306116 9046310336 9046310337 9046310338 9046312005
Part # Description Qty Price
Common parts
82711-12070
82711-22130
82711-22140
82711-22150
90044-61116
90461-04009
90461-06075
90461-08109
90461-08175
90461-08187
90461-08214
90461-08972
90461-10275
90461-10312
90461-10387
90461-10421
90461-10461
90461-10463
90463-04012
90463-04379
90463-06116
90463-10336
90463-10337
90463-10338
90463-12005

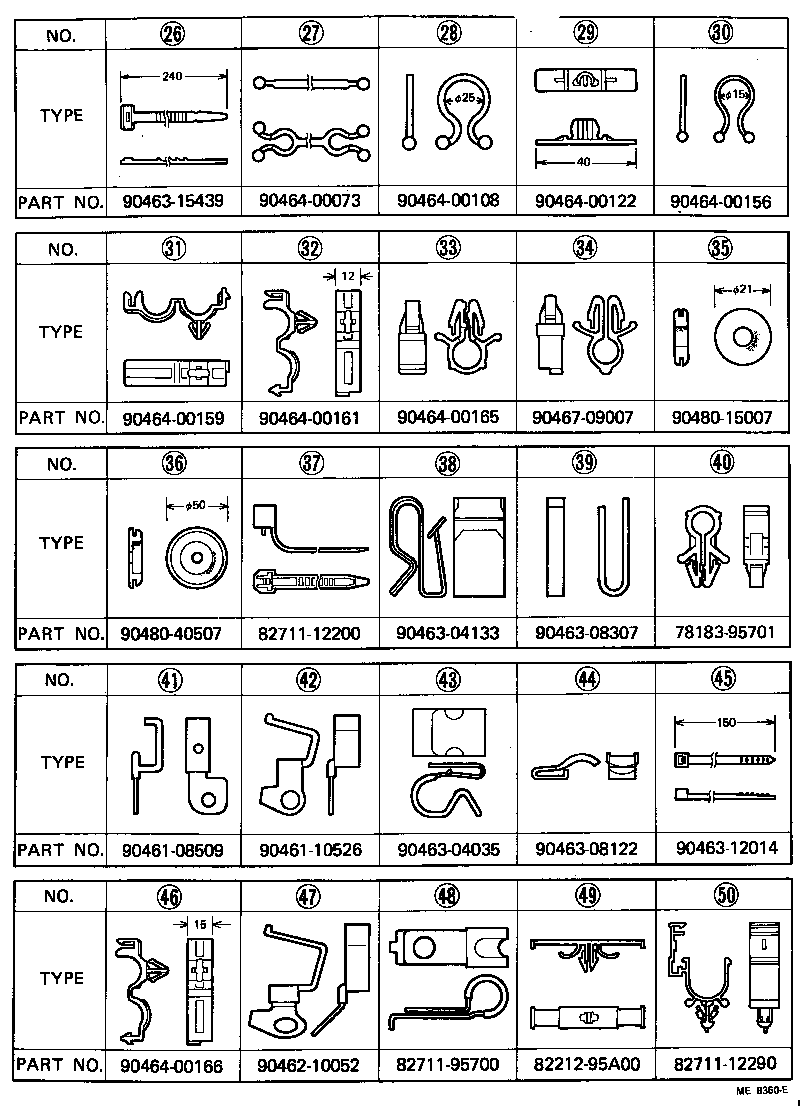

(7910- )

Click highlighted areas on diagram

diagram 7818395701 8221295A00 8271112200 8271112290 8271195700 9046108509 9046110526 9046210052 9046304035 9046304133 9046308122 9046308307 9046312014 9046315439 9046400073 9046400108 9046400122 9046400156 9046400159 9046400161 9046400165 9046400166 9046709007 9048015007 9048040507
Part # Description Qty Price
Common parts
78183-95701
82212-95A00
82711-12200
82711-12290
82711-95700
90461-08509
90461-10526
90462-10052
90463-04035
90463-04133
90463-08122
90463-08307
90463-12014
90463-15439
90464-00073
90464-00108
90464-00122
90464-00156
90464-00159
90464-00161
90464-00165
90464-00166
90467-09007
90480-15007
90480-40507

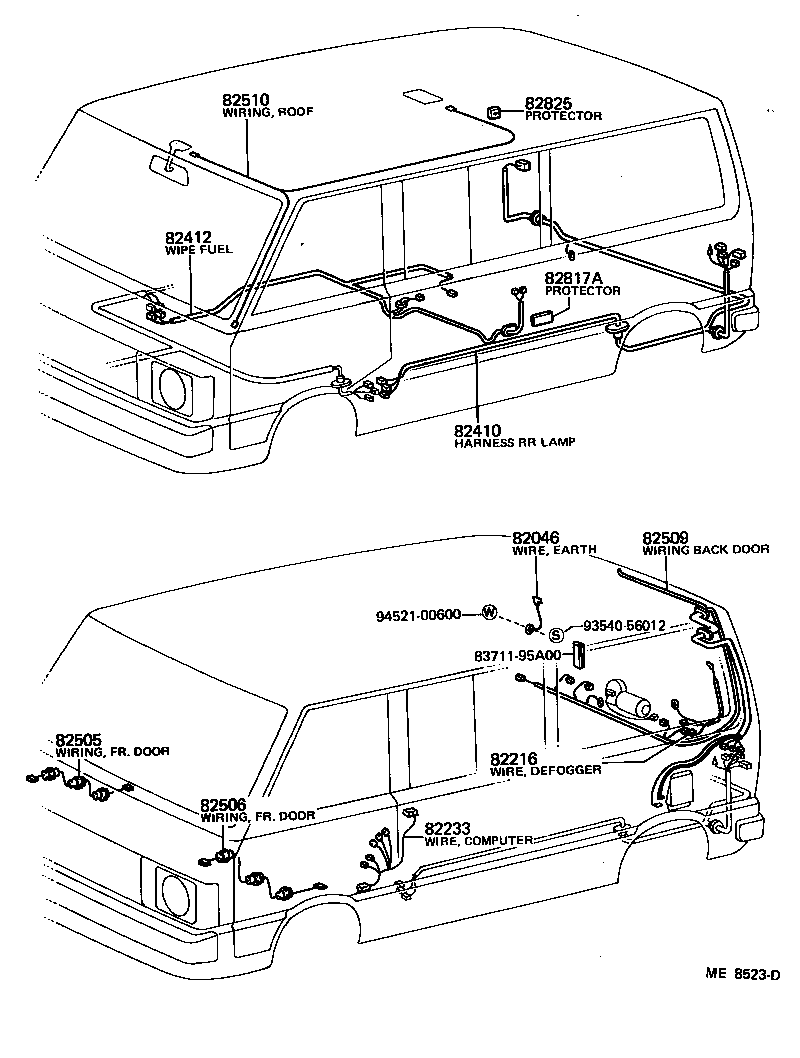

(7910- )HRF,SRF

Click highlighted areas on diagram

diagram 82046 82216 82233 82410 82412 82505 82506 82509 82510 82817A 82825 8371195A00 9354056012 9452100600
Part # Description Qty Price
82410 - HARNESS ASSY, WIRING TO REAR LAMP
82430-95700

KM20..RHD..V..(ARL,GEN)

1
82430-95714

KM20..RHD..(HRF,SRF)..(ARL,GEN)

1
82412 - WIRE, FUEL GAGE
82403-95700

KM20..VSP..02S;KM20..(HRF,SRF)..(03S,05S,06S,07S,08S,09S)

1
82509 - WIRING SUB-ASSY, BACK DOOR
82501-95700

KM20..VSP..02S;KM20..(HRF,SRF)..(03S,05S,06S,07S,08S,09S)..STD

1
82510 - WIRING ASSY, ROOF
82510-95700

CM20,KM20,YM2#..SRF

1
82825 - PROTECTOR, WIRING HARNESS
82815-95700

CM20,KM20,YM2#..HRF,SRF

1
Common parts
83711-95A00
93540-56012
94521-00600

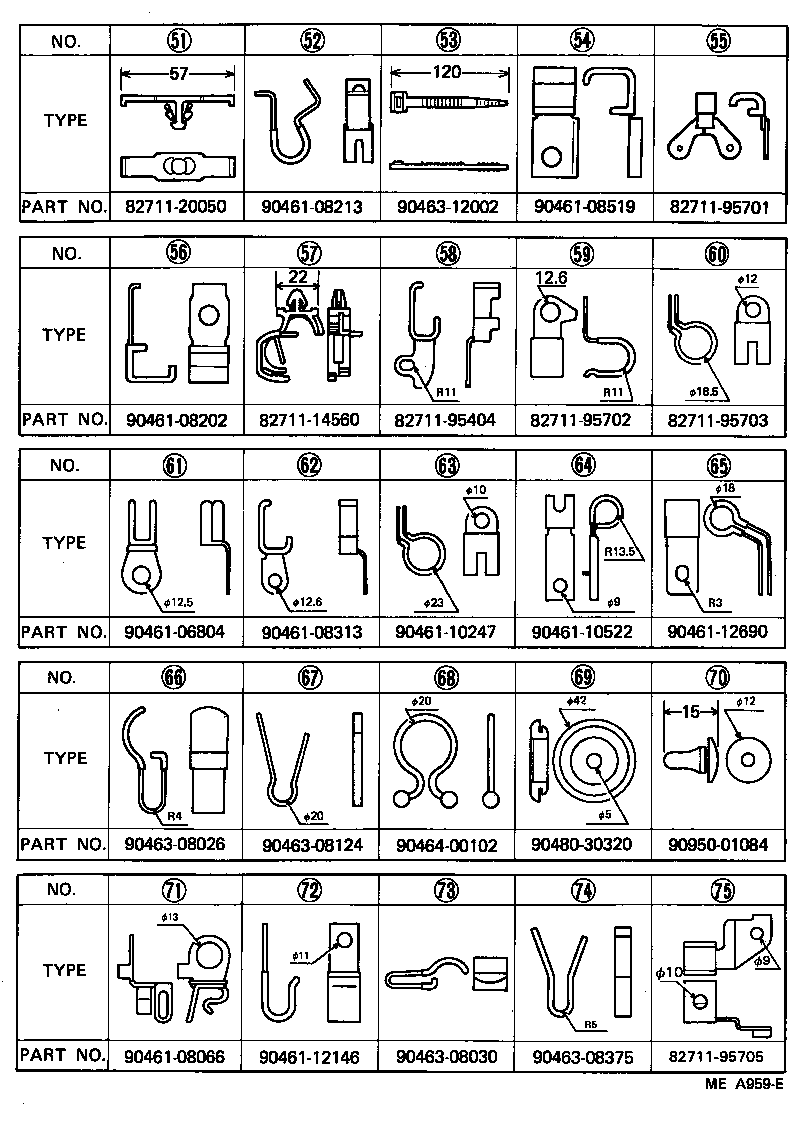

(7910- )

Click highlighted areas on diagram

diagram 8271114560 8271120050 8271195404 8271195701 8271195702 8271195703 8271195705 9046106804 9046108066 9046108202 9046108213 9046108313 9046108519 9046110247 9046110522 9046112146 9046112690 9046308026 9046308030 9046308124 9046308375 9046312002 9046400102 9048030320 9095001084
Part # Description Qty Price
Common parts
82711-14560
82711-20050
82711-95404
82711-95701
82711-95702
82711-95703
82711-95705
90461-06804
90461-08066
90461-08202
90461-08213
90461-08313
90461-08519
90461-10247
90461-10522
90461-12146
90461-12690
90463-08026
90463-08030
90463-08124
90463-08375
90463-12002
90464-00102
90480-30320
90950-01084

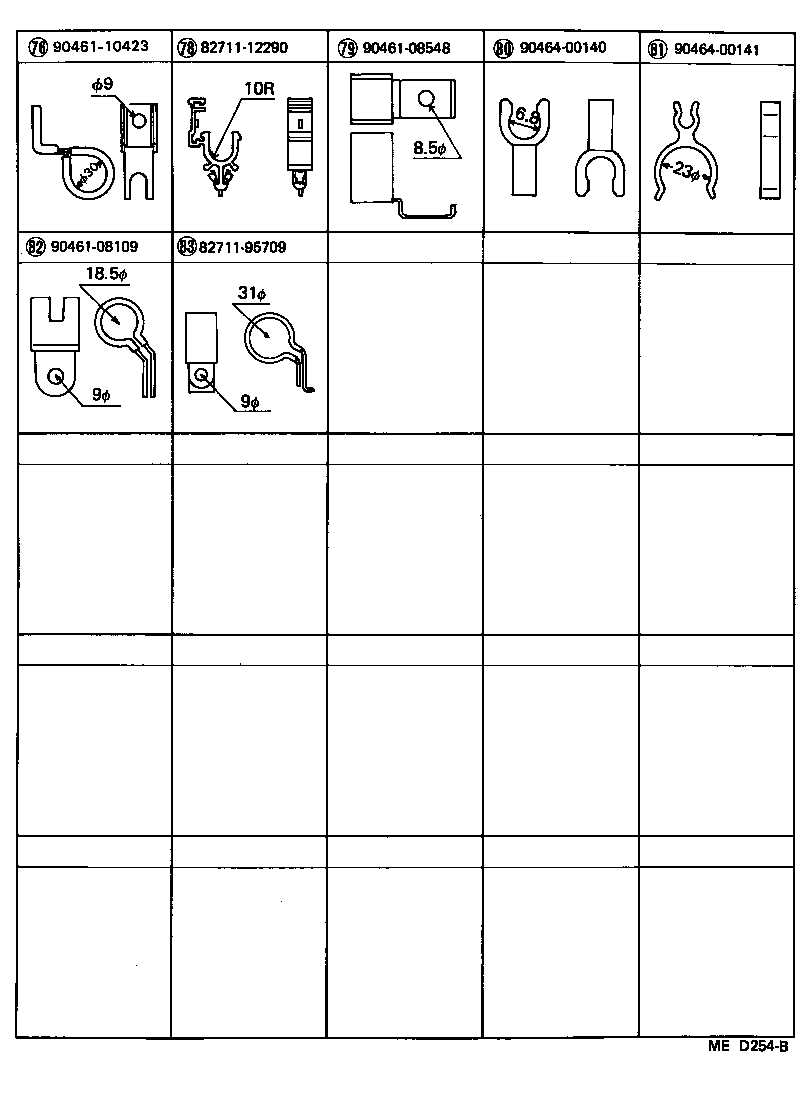

(7910- )

Click highlighted areas on diagram

diagram 8271112290 8271195709 9046108109 9046108548 9046110423 9046400140 9046400141
Part # Description Qty Price
Common parts
82711-12290
82711-95709
90461-08109
90461-08548
90461-10423
90464-00140
90464-00141
