AGZ10R-AWTLTQ (2014)

Toyota Lexus Nx Series

Production Dec 2014 - Sep 2017
Engine 8ARFTS
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(1412- )AGZ1#

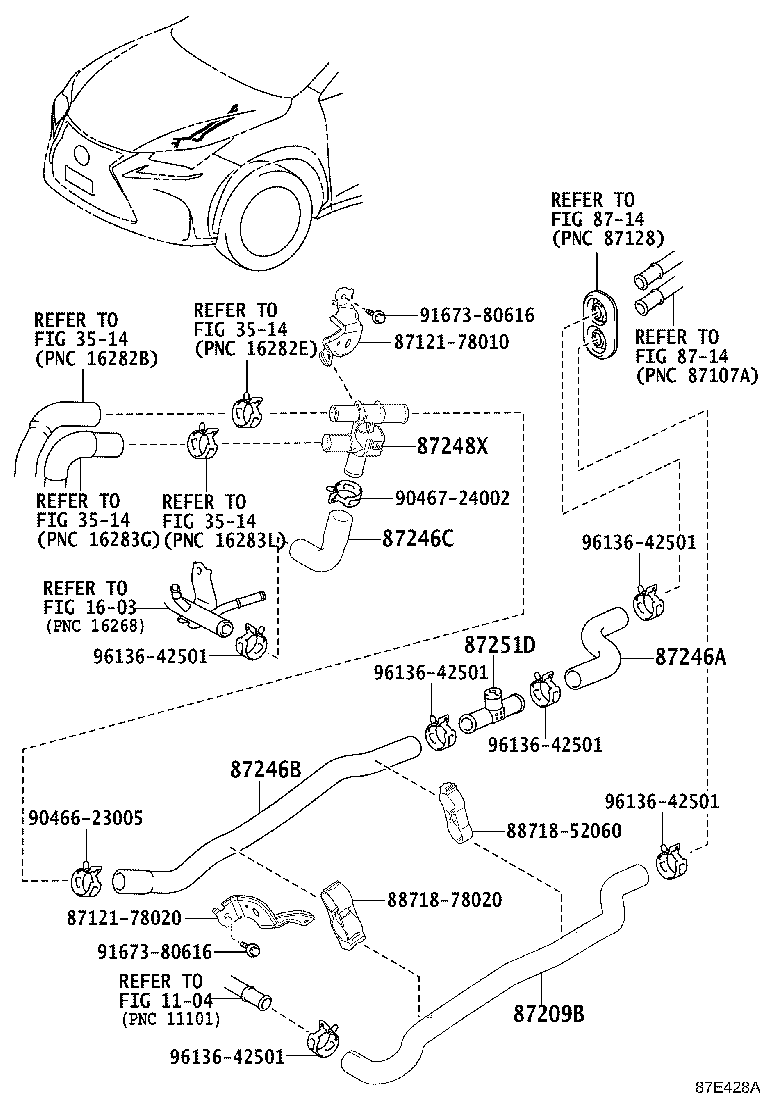

Click highlighted areas on diagram

diagram 1104 1603 3514 3514 3514 3514 8712178010 8712178020 8714 8714 87209B 87246A 87246B 87246C 87248X 87251D 8871852060 8871878020 9046623005 9046724002 9167380616 9167380616 9613642501 9613642501 9613642501 9613642501 9613642501 9613642501
Part # Description Qty Price
87209B - HOSE SUB-ASSY, WATER, B
87209-78020

AGZ1#

1
87246A - HOSE, HEATER WATER, OUTLET A
87245-78020

AGZ1#

1
87246B - HOSE, HEATER WATER, OUTLET B
87245-78030

AGZ1#

1
87246C - HOSE, HEATER WATER, OUTLET C
87245-78010

AGZ1#

1
87248X - PIPE, HEATER WATER
87248-78010

AGZ1#

1
87251D - JOINT, WATER, NO.1
87251-78010

AGZ1#

1
Common parts
87121-78010
87121-78020
88718-52060
88718-78020
90466-23005
90467-24002
91673-80616
96136-42501
Linked diagrams
1104
1603
3514
8714
