UCF20R-AEAGK (1997)

Toyota Lexus Ls400

Production Jul 1997 - Aug 2000
Engine 1UZFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(9707- )

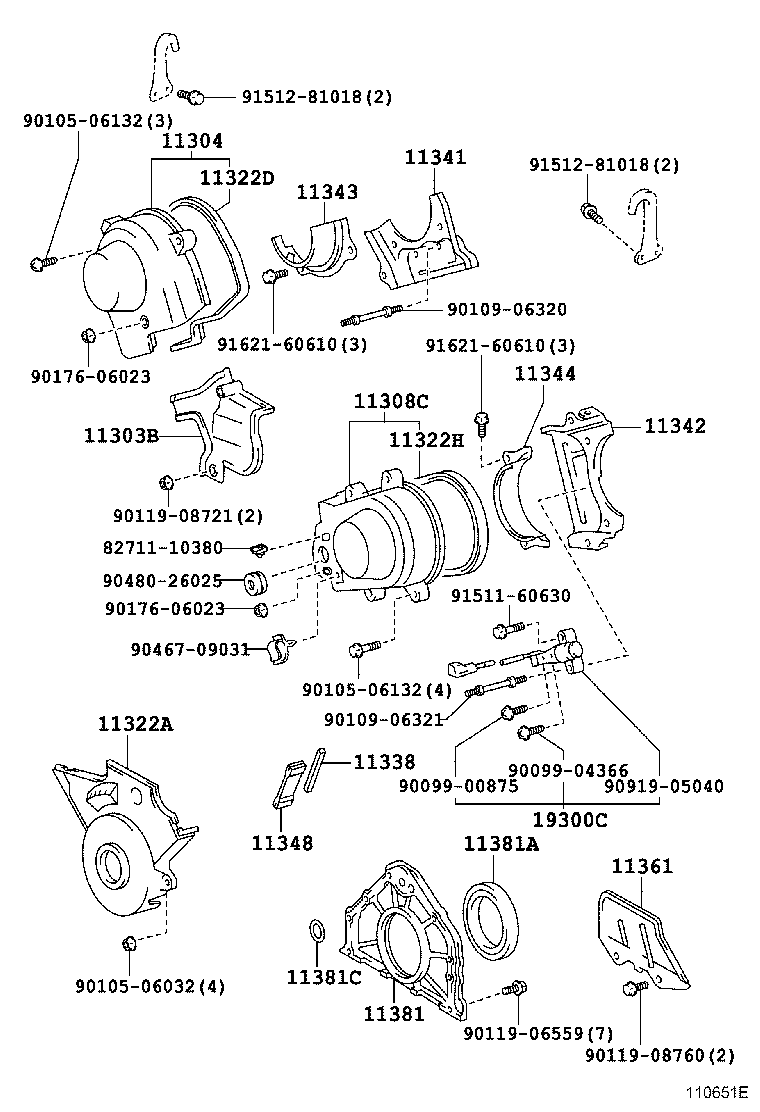

Click highlighted areas on diagram

diagram 11303B 11304 11308C 11322A 11322D 11322H 11338 11341 11342 11343 11344 11348 11361 11381 11381A 11381C 19300C 8271110380 9009900875 9009904366 9010506032 9010506132 9010506132 9010906320 9010906321 9011906559 9011908721 9011908760 9017606023 9017606023 9046709031 9048026025 9091905040 9151160630 9151281018 9151281018 9162160610 9162160610
Part # Description Qty Price
11303B - COVER SUB-ASSY, TIMING BELT, NO.2
11303-50030

1UZFE..UCF20

1
11303-50010

1UZFE..UCF20

1
11304 - COVER, TIMING CHAIN OR BELT, NO.2
11304-50010

1UZFE..UCF20

1
11304-50030

1UZFE..UCF20

1
11308C - COVER SUB-ASSY, TIMING BELT, NO.3 LH
11308-50040

1UZFE..UCF20

1
11308-50010

1UZFE..UCF20

1
11322A - COVER, TIMING BELT, NO.1
11302-50040

1UZFE..UCF20

1
11302-50020

1UZFE..UCF20

1
11322D - GASKET, TIMING BELT COVER, NO.1
11328-50020

1UZFE..UCF20

1
11328-50040

1UZFE..UCF20

1
11322H - GASKET, TIMING BELT COVER, NO.3
11319-50030

1UZFE..UCF20

1
11319-50010

1UZFE..UCF20

1
11338 - GASKET, TIMING CHAIN COVER, NO.2
11338-50010

1UZFE..UCF20

1
11341 - PLATE, TIMING BELT, REAR RH
11341-50010

1UZFE..UCF20

1
11341-50020

1UZFE..UCF20

1
11342 - PLATE, TIMING BELT, REAR LH
11342-50010

1UZFE..UCF20

1
11342-50020

1UZFE..UCF20

1
11343 - PLATE, TIMING BELT, REAR RH NO.2
11343-50020

1UZFE..UCF20

1
11344 - PLATE, TIMING BELT, REAR LH NO.2
11344-50020

1UZFE..UCF20

1
11348 - SPACER, TIMING GEAR COVER
11348-50011

1UZFE..UCF20

1
11361 - COVER, FLYWHEEL HOUSING UNDER
11361-50020

1UZFE..UCF20

1
11381 - RETAINER, ENGINE REAR OIL SEAL
11381-50020

1UZFE..UCF20

1
11381A - SEAL, ENGINE REAR OIL
90311-95007

1UZFE..UCF20

1
90311-95012

1UZFE..UCF20

1
11381C - RING, O(FOR OIL SEAL RETAINER)
96721-24025

1UZFE..UCF20

1
19300C - SENSOR ASSY, CAM POSITION
19300-50020

1UZFE..UCF20

1
Common parts
82711-10380
90099-00875
90099-04366
90105-06032
90105-06132
90109-06320
90109-06321
90119-06559
90119-08721
90119-08760
90176-06023
90467-09031
90480-26025
90919-05040
91511-60630
91512-81018
91621-60610
