GSE22R-AETLK (2008)

Toyota Lexus Is250/300

Production Aug 2008 - Aug 2010
Engine 3GRFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0604- )GEN

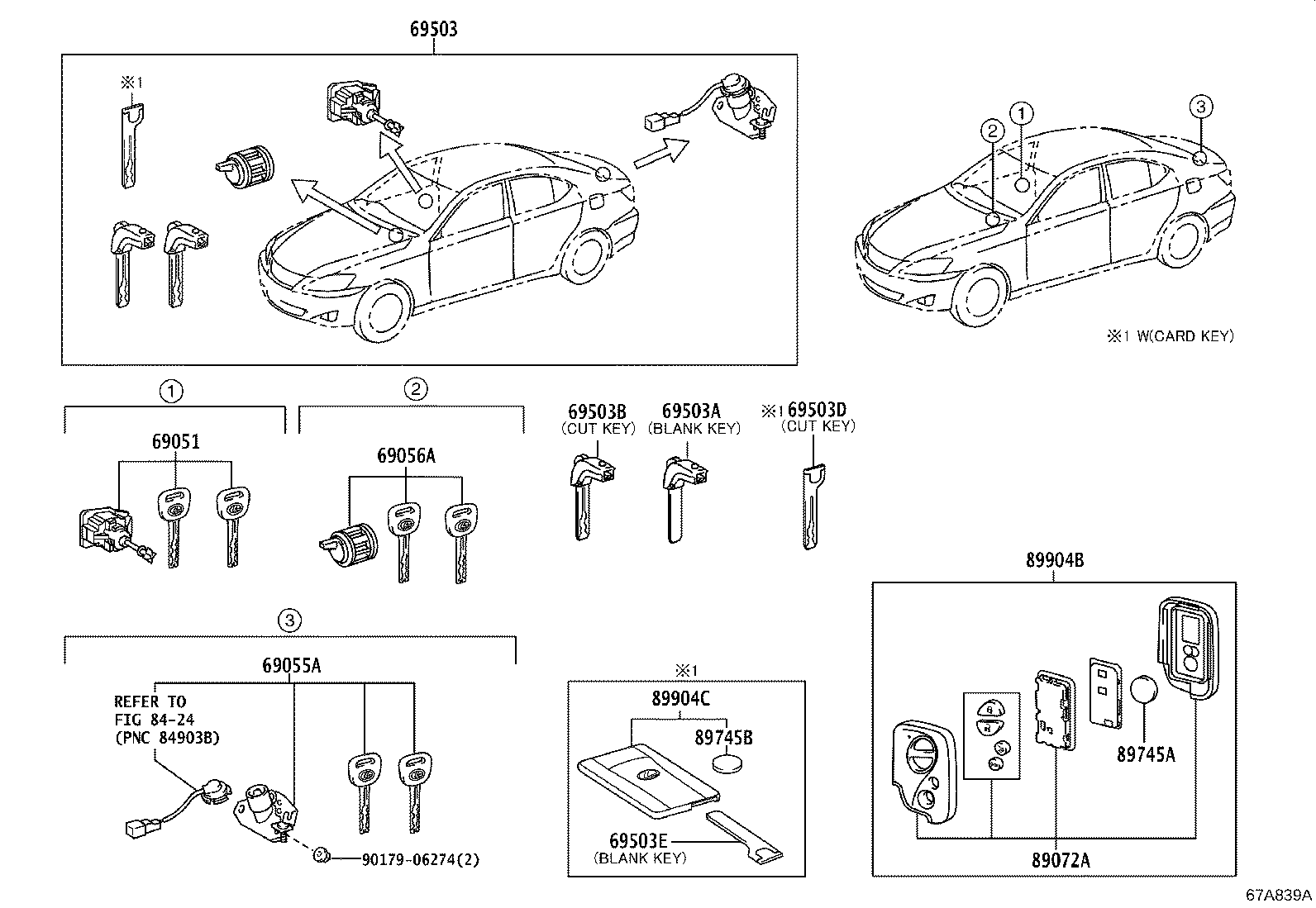

Click highlighted areas on diagram

diagram 69051 69055A 69056A 69503 69503A 69503B 69503D 69503E 8424 89072A 89745A 89745B 89904B 89904C 9017906274
Part # Description Qty Price
69051 - CYLINDER & KEY SET, DOOR LOCK, RH
69051-53041

GSE22..GEN

1
69051-50180

GSE22..GEN

1
69055A - CYLINDER & KEY SET, LUGGAGE COMPARTMENT LOCK
69055-53050

GSE22

1
69055-53040

GSE22

1
69056A - CYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
69056-30250

GSE22

1
69056-50160

GSE22

1
69503 - CYLINDER SET, LOCK
69005-53310

GSE22..GEN

1
69005-53271

GSE22..GEN

1
69005-53350

GSE22..GEN

KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
69503A - KEY, BLANK
69515-50260

GSE22

BLANK KEY

1
69515-30300

GSE22

1
69503B - KEY, CUT
69515-30290

GSE22

1
69515-50240

GSE22

MASTER KEY

2
69503D - KEY, CUT(CARD KEY)
69515-50220

GSE22

MASTER KEY,KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
69515-30330

GSE22

MASTER KEY,KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
69503E - KEY, BLANK(CARD KEY)
69515-50270

GSE22

BLANK KEY,KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
69515-30350

GSE22

MASTER KEY,KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
89072A - HOUSING SET, DOOR CONTROL TRANSMITTER
89072-53290

GSE22..GEN

1
89072-53270

GSE22

THAILAND SPEC

1
89072-53270

GSE22..GEN

BRUNEI SPEC

1
89072-53272

GSE22..GEN

BRUNEI SPEC

2
89072-53272

GSE22..GEN

INDONESIA SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

2
89072-53272

GSE22..GEN

BRUNEI SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

2
89072-53272

GSE22..GEN

BRUNEI SPEC

2
89072-53290

GSE22..GEN

2
89072-53272

GSE22..GEN

INDONESIA SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

2
89072-53272

GSE22..GEN

BRUNEI SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

2
89072-53291

GSE22..GEN

2
89072-53273

GSE22..GEN

BRUNEI SPEC

2
89072-53272

GSE22..GEN

INDONESIA SPEC

2
89072-53273

GSE22..GEN

BRUNEI SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

2
89072-53272

GSE22..GEN

INDONESIA SPEC

2
89072-53273

GSE22..GEN

INDONESIA SPEC

2
89072-53273

GSE22..GEN

INDONESIA SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

2
89745A - BATTERY, TRANSMITTER
89745-52020

GSE22

1
89745-52020

GSE22

1
89745B - BATTERY, TRANSMITTER(CARD KEY)
89745-50030

GSE22..GEN

INDONESIA SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
89745-50030

GSE22..GEN

BRUNEI SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
89745-50030

GSE22

KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
89904B - TRANSMITTER SUB-ASSY, ELECTRICAL KEY
89904-30320

GSE22..GEN

BRUNEI SPEC

1
89904-30300

GSE22..GEN

1
89904-53320

GSE22..GEN

INDONESIA SPEC

2
89904-53320

GSE22..GEN

INDONESIA SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

2
89904-53320

GSE22..GEN

BRUNEI SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

2
89904-30320

GSE22

THAILAND SPEC

1
89904-50400

GSE22..GEN

INDONESIA SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

2
89904-50400

GSE22..GEN

INDONESIA SPEC

2
89904-53320

GSE22..GEN

BRUNEI SPEC

2
89904-50400

GSE22..GEN

BRUNEI SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

2
89904-50400

GSE22..GEN

BRUNEI SPEC

2
89904-53321

GSE22..GEN

INDONESIA SPEC

2
89904-53321

GSE22..GEN

INDONESIA SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

2
89904-50450

GSE22..GEN

2
89904-53321

GSE22..GEN

BRUNEI SPEC

2
89904-53321

GSE22..GEN

BRUNEI SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

2
89904C - TRANSMITTER SUB-ASSY, ELECTRICAL KEY(CARD KEY)
89904-53310

GSE22..GEN

BRUNEI SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
89904-50500

GSE22..GEN

BRUNEI SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
89904-50D00

GSE22..GEN

KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
89904-50500

GSE22..GEN

INDONESIA SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
89904-53310

GSE22..GEN

INDONESIA SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
89904-53311

GSE22..GEN

BRUNEI SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
89904-53311

GSE22..GEN

INDONESIA SPEC&KEY PLATE-ELECTRICAL KEY(2)+CARD TYPE(1)

1
Common parts
90179-06274
Linked diagrams
8424
