GSE22L-AETLKV (2010)

Toyota Lexus Is250/300

Production Aug 2010 - Apr 2013
Engine 3GRFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0604- )GCC

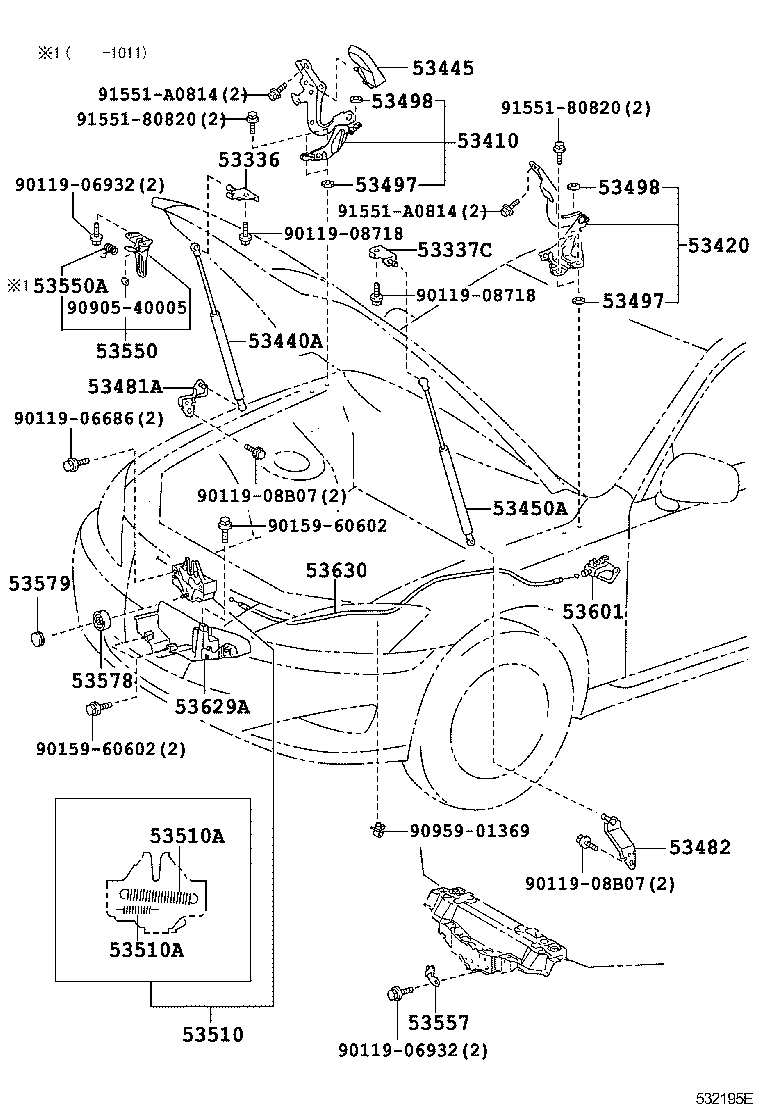

Click highlighted areas on diagram

diagram 53336 53337C 53410 53420 53440A 53445 53450A 53481A 53482 53497 53497 53498 53498 53510 53510A 53510A 53550 53550A 53557 53578 53579 53601 53629A 53630 9011906686 9011906932 9011906932 9011908718 9011908718 9011908B07 9011908B07 9015960602 9015960602 9090540005 9095901369 9155180820 9155180820 91551A0814 91551A0814
Part # Description Qty Price
53336 - BRACKET, HOOD STAY, RH
53336-53020

GSE22

1
53336-53020

GSE2#

1
53337C - BRACKET, HOOD STAY, LH
53337-53010

GSE2#

1
53337-53010

GSE22

1
53410 - HINGE ASSY, HOOD, RH
53410-53020

GSE22

1
53410-53020

GSE2#

1
53420 - HINGE ASSY, HOOD, LH
53420-53020

GSE22

1
53420-53020

GSE2#

1
53440A - SUPPORT ASSY, HOOD, RH
53440-0W101

GSE22

1
53440-0W102

GSE2#

1
53440-0W101

GSE2#

1
53445 - COVER, HOOD HINGE, RH
53445-53010

GSE2#

1
53445-53010

GSE22

1
53450A - SUPPORT ASSY, HOOD, LH
53450-0W082

GSE2#

1
53450-0W081

GSE2#

1
53450-0W081

GSE22

1
53481A - BRACKET, HOOD SUPPORT, RH
53481-53010

GSE2#

1
53481-53010

GSE22

1
53482 - BRACKET, HOOD SUPPORT, LH
53482-53010

GSE2#

1
53482-53010

GSE22

1
53497 - PAD, HOOD HINGE, NO.1
53497-50020

GSE2#

T=1.0

4
53497-50020

GSE22

T=1.0

4
53497 - PAD, HOOD HINGE, NO.1
53497-50020

GSE2#

T=1.0

4
53497-50020

GSE22

T=1.0

4
53498 - PAD, HOOD HINGE, NO.2
53497-53010

GSE2#

T=1.0

2
53497-53010

GSE22

T=1.0

2
53498 - PAD, HOOD HINGE, NO.2
53497-53010

GSE2#

T=1.0

2
53497-53010

GSE22

T=1.0

2
53510 - LOCK ASSY, HOOD
53510-53061

GSE2#..GCC

1
53510A - SPRING, TENSION(FOR HOOD LOCK)
90506-14086

GSE2#

WD=1.4,CW=15

1
90506-09050

GSE2#

WD=0.9,CW=20.5

1
90506-09050

GSE22

WD=0.9,CW=20.5

1
90506-14086

GSE22

WD=1.4,CW=15

1
53510A - SPRING, TENSION(FOR HOOD LOCK)
90506-14086

GSE2#

WD=1.4,CW=15

1
90506-09050

GSE2#

WD=0.9,CW=20.5

1
90506-09050

GSE22

WD=0.9,CW=20.5

1
90506-14086

GSE22

WD=1.4,CW=15

1
53550 - HOOK ASSY, HOOD AUXILIARY CATCH
53550-53010

GSE2#

1
53550-53010

GSE22

1
53550A - SPRING, TORSION(FOR HOOD LOCK HOOK)
90508-18096

GSE2#

1
90508-18096

GSE22

1
53557 - CATCH, HOOD AUXILIARY HOOK
53557-53011

GSE2#

1
53557-53011

GSE22

1
53578 - NUT, HOOD LOCK
53578-50010

GSE22

1
53578-50010

GSE2#

1
53579 - CAP, HOOD LOCK NUT
53579-50010

GSE22

1
53579-50010

GSE2#

1
53601 - LEVER SUB-ASSY, HOOD LOCK CONTROL
53601-52010A1

GSE22

IVORY,TRIM0#

1
53601-52010C0

GSE22

BLACK,TRIM2#

1
53601-52010A6

GSE22

ECRU,TRIM0#

1
53601-52010B5

GSE2#

LT.GRAY,TRIM1#

1
53601-52010P0

GSE22

FROSTY GRAY,TRIM1#

1
53601-52010C0

GSE22..GCC

BLACK,TRIM2#,4#

1
53629A - COVER, HOOD LOCK CONTROL CABLE
53629-53040

GSE2#..GCC

1
53630 - CABLE ASSY, HOOD LOCK CONTROL
53630-53030

GSE2#..GCC

1
Common parts
90119-06686
90119-06932
90119-08718
90119-08B07
90159-60602
90905-40005
90959-01369
91551-80820
91551-A0814
