ACV40L-BEAGKC (2009)

Toyota Lexus Es240/350

Production Aug 2009 - Jun 2012
Engine 2AZFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0605- )

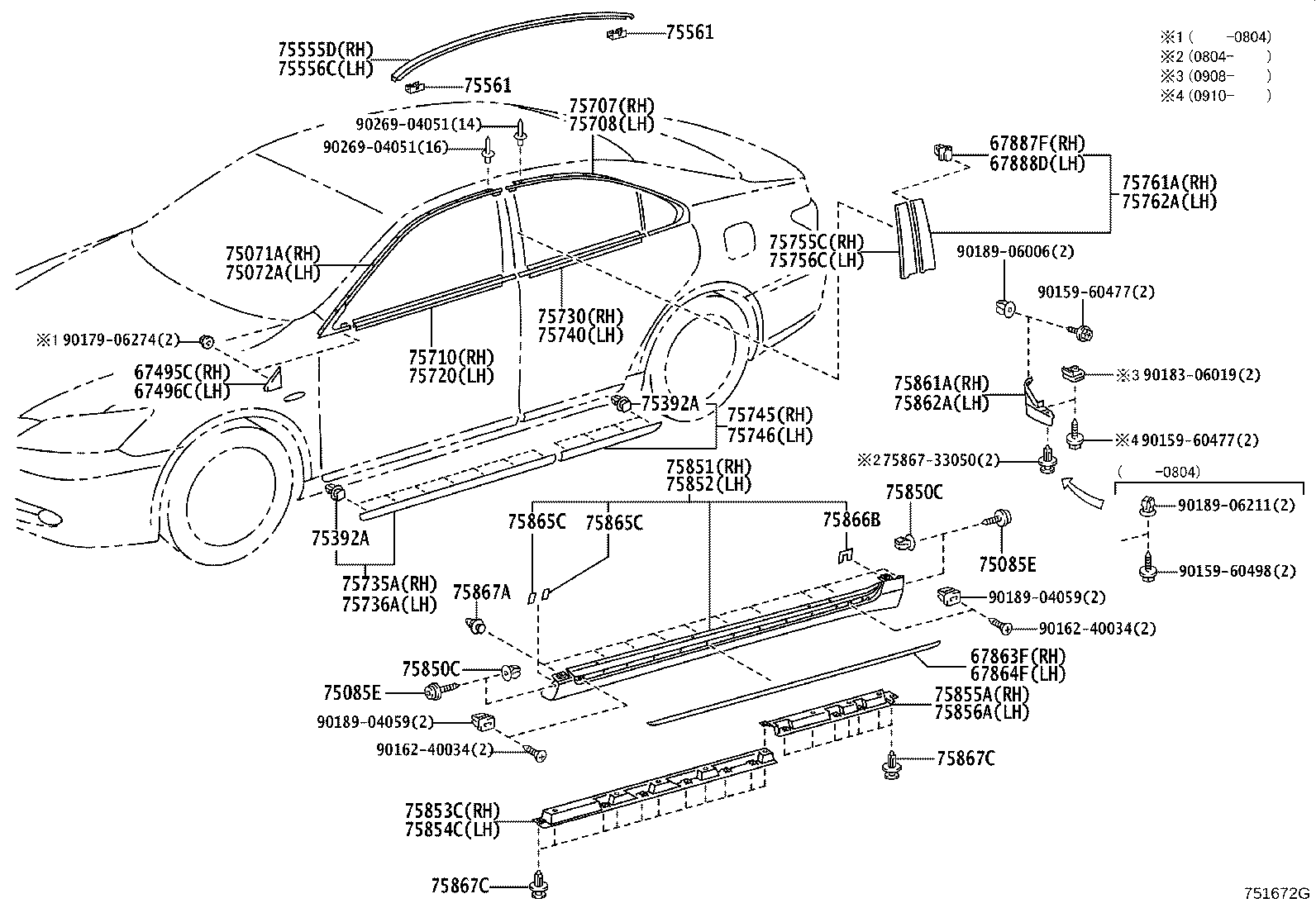

Click highlighted areas on diagram

diagram 67495C 67496C 67863F 67864F 67887F 67888D 75071A 75072A 75085E 75085E 75392A 75392A 75555D 75556C 75561 75561 75707 75708 75710 75720 75730 75735A 75736A 75740 75745 75746 75755C 75756C 75761A 75762A 75850C 75850C 75851 75852 75853C 75854C 75855A 75856A 75861A 75862A 75865C 75865C 75866B 7586733050 75867A 75867C 75867C 9015960477 9015960477 9015960498 9016240034 9016240034 9017906274 9018306019 9018904059 9018904059 9018906006 9018906211 9026904051 9026904051
Part # Description Qty Price
67495C - COVER, FRONT DOOR FRONT LOWER FRAME, UPPER RH
67495-33050

ACV40,GSV40

1
67496C - COVER, FRONT DOOR FRONT LOWER FRAME, UPPER LH
67496-33040

ACV40,GSV40

1
67863F - WEATHERSTRIP, FRONT DOOR, NO.2 RH
67863-33020

ACV40,GSV40

1
67864F - WEATHERSTRIP, FRONT DOOR, NO.2 LH
67864-33020

ACV40,GSV40

1
67887F - WEATHERSTRIP, REAR DOOR, NO.2 RH
67887-33020

ACV40,GSV40

1
67888D - WEATHERSTRIP, REAR DOOR, NO.2 LH
67888-33020

ACV40,GSV40

1
75071A - MOULDING SUB-ASSY, FRONT DOOR, OUTSIDE RH
75071-33080

ACV40,GSV40

1
75072A - MOULDING SUB-ASSY, FRONT DOOR, OUTSIDE LH
75072-33080

ACV40,GSV40

1
75085E - SCREW, NO.1
90159-45005

ACV40,GSV40

4
75085E - SCREW, NO.1
90159-45005

ACV40,GSV40

4
75392A - RETAINER, OUTSIDE MOULDING, NO.1
62955-50010

ACV40,GSV40

22
75392A - RETAINER, OUTSIDE MOULDING, NO.1
62955-50010

ACV40,GSV40

22
75555D - MOULDING, ROOF DRIP SIDE FINISH, CENTER RH
75555-33040J1

ACV40;GSV40..GCC

DK.BLUE MC. CC.,8U0

1
75555-33040J1

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),DK.BLUE MC. CC.,8U0

1
75555-33040B0

ACV40;GSV40..GCC

DK.GRAY MC.,1G0

1
75555-33040A1

ACV40;GSV40..GCC

WHITE PEARL CS.,077

1
75555-33040B1

ACV40

ULTRA LUXURY PACKAGE,SILVER M.M.,1G1

1
75555-33040G0

ACV40

ULTRA LUXURY PACKAGE,DEEP PERIDOT MC.,6V6

1
75555-33040J1

ACV40

ULTRA LUXURY PACKAGE,DK.BLUE MC. CC.,8U0

1
75555-33040A1

ACV40

ULTRA LUXURY PACKAGE,WHITE PEARL CS.,077

1
75555-33040C1

ACV40

ULTRA LUXURY PACKAGE,BLACK,212

1
75555-33040B0

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),DK.GRAY MC.,1G0

1
75555-33040B0

ACV40

ULTRA LUXURY PACKAGE,DK.GRAY MC.,1G0

1
75555-33040A1

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),WHITE PEARL CS.,077

1
75555-33040G0

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),DEEP PERIDOT MC.,6V6

1
75555-33040C1

ACV40;GSV40..GCC

BLACK,212

1
75555-33040B1

ACV40;GSV40..GCC

SILVER M.M.,1G1

1
75555-33040C1

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),BLACK,212

1
75555-33040E2

ACV40

ULTRA LUXURY PACKAGE,SABLE M.M.,4T5

1
75555-33040J2

ACV40;GSV40..GCC

SILVERY BLUE ME.,8U9

1
75555-33040E2

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),SABLE M.M.,4T5

1
75555-33040D2

ACV40

ULTRA LUXURY PACKAGE,RED MC.CS.,3R1

1
75555-33040E3

ACV40;GSV40..GCC

SLEEK ECRU ME.,4U7

1
75555-33040E3

ACV40

ULTRA LUXURY PACKAGE,SLEEK ECRU ME.,4U7

1
75555-33040D2

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),RED MC.CS.,3R1

1
75555-33040J2

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),SILVERY BLUE ME.,8U9

1
75555-33040J3

ACV40

ULTRA LUXURY PACKAGE,LAPIS LAZULI MC.,8V3

1
75555-33040B2

ACV40;GSV40..GCC

MERCURY GRAY MC.,1H9

1
75555-33040G0

ACV40;GSV40..GCC

DEEP PERIDOT MC.,6V6

1
75555-33040J3

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),LAPIS LAZULI MC.,8V3

1
75555-33040B1

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),SILVER M.M.,1G1

1
75555-33040D2

ACV40;GSV40..GCC

RED MC.CS.,3R1

1
75555-33040J3

ACV40;GSV40..GCC

LAPIS LAZULI MC.,8V3

1
75555-33040C2

ACV40;GSV40..GCC

STARLIGHT BLACK GF.,217

1
75555-33040B2

ACV40

ULTRA LUXURY PACKAGE,MERCURY GRAY MC.,1H9

1
75555-33040B2

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),MERCURY GRAY MC.,1H9

1
75555-33040E2

ACV40;GSV40..GCC

SABLE M.M.,4T5

1
75555-33040C2

ACV40

ULTRA LUXURY PACKAGE,STARLIGHT BLACK GF.,217

1
75555-33040C2

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),STARLIGHT BLACK GF.,217

1
75555-33040J2

ACV40

ULTRA LUXURY PACKAGE,SILVERY BLUE ME.,8U9

1
75555-33040E3

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),SLEEK ECRU ME.,4U7

1
75556C - MOULDING, ROOF DRIP SIDE FINISH, CENTER LH
75556-33040B0

ACV40;GSV40..GCC

DK.GRAY MC.,1G0

1
75556-33040J1

ACV40;GSV40..GCC

DK.BLUE MC. CC.,8U0

1
75556-33040B0

ACV40

ULTRA LUXURY PACKAGE,DK.GRAY MC.,1G0

1
75556-33040J1

ACV40

ULTRA LUXURY PACKAGE,DK.BLUE MC. CC.,8U0

1
75556-33040G0

ACV40;GSV40..GCC

DEEP PERIDOT MC.,6V6

1
75556-33040G0

ACV40

ULTRA LUXURY PACKAGE,DEEP PERIDOT MC.,6V6

1
75556-33040A1

ACV40

ULTRA LUXURY PACKAGE,WHITE PEARL CS.,077

1
75556-33040B1

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),SILVER M.M.,1G1

1
75556-33040G0

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),DEEP PERIDOT MC.,6V6

1
75556-33040C1

ACV40

ULTRA LUXURY PACKAGE,BLACK,212

1
75556-33040B1

ACV40;GSV40..GCC

SILVER M.M.,1G1

1
75556-33040J1

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),DK.BLUE MC. CC.,8U0

1
75556-33040D2

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),RED MC.CS.,3R1

1
75556-33040B0

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),DK.GRAY MC.,1G0

1
75556-33040B1

ACV40

ULTRA LUXURY PACKAGE,SILVER M.M.,1G1

1
75556-33040D2

ACV40;GSV40..GCC

RED MC.CS.,3R1

1
75556-33040A1

ACV40;GSV40..GCC

WHITE PEARL CS.,077

1
75556-33040C1

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),BLACK,212

1
75556-33040C1

ACV40;GSV40..GCC

BLACK,212

1
75556-33040J2

ACV40

ULTRA LUXURY PACKAGE,SILVERY BLUE ME.,8U9

1
75556-33040E2

ACV40

ULTRA LUXURY PACKAGE,SABLE M.M.,4T5

1
75556-33040E2

ACV40;GSV40..GCC

SABLE M.M.,4T5

1
75556-33040D2

ACV40

ULTRA LUXURY PACKAGE,RED MC.CS.,3R1

1
75556-33040E3

ACV40

ULTRA LUXURY PACKAGE,SLEEK ECRU ME.,4U7

1
75556-33040J2

ACV40;GSV40..GCC

SILVERY BLUE ME.,8U9

1
75556-33040J3

ACV40

ULTRA LUXURY PACKAGE,LAPIS LAZULI MC.,8V3

1
75556-33040J3

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),LAPIS LAZULI MC.,8V3

1
75556-33040E3

ACV40;GSV40..GCC

SLEEK ECRU ME.,4U7

1
75556-33040B2

ACV40

ULTRA LUXURY PACKAGE,MERCURY GRAY MC.,1H9

1
75556-33040B2

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),MERCURY GRAY MC.,1H9

1
75556-33040C2

ACV40;GSV40..GCC

STARLIGHT BLACK GF.,217

1
75556-33040E2

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),SABLE M.M.,4T5

1
75556-33040C2

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),STARLIGHT BLACK GF.,217

1
75556-33040E3

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),SLEEK ECRU ME.,4U7

1
75556-33040C2

ACV40

ULTRA LUXURY PACKAGE,STARLIGHT BLACK GF.,217

1
75556-33040A1

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),WHITE PEARL CS.,077

1
75556-33040J2

ACV40;GSV40..GCC

MOON ROOF-WITH(GLASS ROOF),SILVERY BLUE ME.,8U9

1
75556-33040B2

ACV40;GSV40..GCC

MERCURY GRAY MC.,1H9

1
75556-33040J3

ACV40;GSV40..GCC

LAPIS LAZULI MC.,8V3

1
75561 - CLIP, ROOF DRIP SIDE FINISH MOULDING, NO.1
75561-33030

ACV40

ULTRA LUXURY PACKAGE

4
75561-33030

ACV40;GSV40..GCC

4
75561 - CLIP, ROOF DRIP SIDE FINISH MOULDING, NO.1
75561-33030

ACV40

ULTRA LUXURY PACKAGE

4
75561-33030

ACV40;GSV40..GCC

4
75707 - MOULDING SUB-ASSY, REAR DOOR WINDOW FRAME, RH
75707-33030

ACV40,GSV40

1
75708 - MOULDING SUB-ASSY, REAR DOOR WINDOW FRAME, LH
75708-33030

ACV40,GSV40

1
75710 - MOULDING ASSY, FRONT DOOR BELT, RH
75710-33120

ACV40,GSV40

1
75720 - MOULDING ASSY, FRONT DOOR BELT, LH
75720-33120

ACV40,GSV40

1
75730 - MOULDING ASSY, REAR DOOR BELT, RH
75730-33120

ACV40,GSV40

1
75735A - MOULDING, FRONT DOOR OUTSIDE, LOWER RH
75071-33090G0

ACV40,GSV40

DEEP PERIDOT MC.,6V6

1
75071-33090A0

ACV40,GSV40

WHITE PEARL CS.,077

1
75071-33090E1

ACV40,GSV40

SLEEK ECRU ME.,4U7

1
75071-33090B1

ACV40,GSV40

SILVER M.M.,1G1

1
75071-33090C0

ACV40,GSV40

BLACK,212

1
75071-33090B0

ACV40,GSV40

DK.GRAY MC.,1G0

1
75071-33090J1

ACV40,GSV40

SILVERY BLUE ME.,8U9

1
75071-33090E0

ACV40,GSV40

SABLE M.M.,4T5

1
75071-33090C1

ACV40,GSV40

STARLIGHT BLACK GF.,217

1
75071-33090J0

ACV40,GSV40

DK.BLUE MC. CC.,8U0

1
75071-33090B2

ACV40,GSV40

MERCURY GRAY MC.,1H9

1
75071-33090J2

ACV40,GSV40

LAPIS LAZULI MC.,8V3

1
75071-33090D0

ACV40,GSV40

RED MC.CS.,3R1

1
75736A - MOULDING, FRONT DOOR OUTSIDE, LOWER LH
75072-33090J0

ACV40,GSV40

DK.BLUE MC. CC.,8U0

1
75072-33090A0

ACV40,GSV40

WHITE PEARL CS.,077

1
75072-33090G0

ACV40,GSV40

DEEP PERIDOT MC.,6V6

1
75072-33090B0

ACV40,GSV40

DK.GRAY MC.,1G0

1
75072-33090E1

ACV40,GSV40

SLEEK ECRU ME.,4U7

1
75072-33090E0

ACV40,GSV40

SABLE M.M.,4T5

1
75072-33090C0

ACV40,GSV40

BLACK,212

1
75072-33090J1

ACV40,GSV40

SILVERY BLUE ME.,8U9

1
75072-33090D0

ACV40,GSV40

RED MC.CS.,3R1

1
75072-33090B1

ACV40,GSV40

SILVER M.M.,1G1

1
75072-33090B2

ACV40,GSV40

MERCURY GRAY MC.,1H9

1
75072-33090J2

ACV40,GSV40

LAPIS LAZULI MC.,8V3

1
75072-33090C1

ACV40,GSV40

STARLIGHT BLACK GF.,217

1
75740 - MOULDING ASSY, REAR DOOR BELT, LH
75740-33120

ACV40,GSV40

1
75745 - MOULDING, REAR DOOR OUTSIDE, LOWER RH
75075-33151D0

ACV40,GSV40

RED MC.CS.,3R1

1
75075-33151B0

ACV40,GSV40

DK.GRAY MC.,1G0

1
75075-33151B1

ACV40,GSV40

SILVER M.M.,1G1

1
75075-33151A0

ACV40,GSV40

WHITE PEARL CS.,077

1
75075-33151J1

ACV40,GSV40

SILVERY BLUE ME.,8U9

1
75075-33151J2

ACV40,GSV40

LAPIS LAZULI MC.,8V3

1
75075-33151C0

ACV40,GSV40

BLACK,212

1
75075-33151E0

ACV40,GSV40

SABLE M.M.,4T5

1
75075-33151E1

ACV40,GSV40

SLEEK ECRU ME.,4U7

1
75075-33151J0

ACV40,GSV40

DK.BLUE MC. CC.,8U0

1
75075-33151G0

ACV40,GSV40

DEEP PERIDOT MC.,6V6

1
75075-33151B2

ACV40,GSV40

MERCURY GRAY MC.,1H9

1
75075-33151C1

ACV40,GSV40

STARLIGHT BLACK GF.,217

1
75746 - MOULDING, REAR DOOR OUTSIDE, LOWER LH
75076-33151B0

ACV40,GSV40

DK.GRAY MC.,1G0

1
75076-33151B1

ACV40,GSV40

SILVER M.M.,1G1

1
75076-33151J0

ACV40,GSV40

DK.BLUE MC. CC.,8U0

1
75076-33151E1

ACV40,GSV40

SLEEK ECRU ME.,4U7

1
75076-33151J1

ACV40,GSV40

SILVERY BLUE ME.,8U9

1
75076-33151D0

ACV40,GSV40

RED MC.CS.,3R1

1
75076-33151A0

ACV40,GSV40

WHITE PEARL CS.,077

1
75076-33151C0

ACV40,GSV40

BLACK,212

1
75076-33151E0

ACV40,GSV40

SABLE M.M.,4T5

1
75076-33151G0

ACV40,GSV40

DEEP PERIDOT MC.,6V6

1
75076-33151J2

ACV40,GSV40

LAPIS LAZULI MC.,8V3

1
75076-33151B2

ACV40,GSV40

MERCURY GRAY MC.,1H9

1
75076-33151C1

ACV40,GSV40

STARLIGHT BLACK GF.,217

1
75755C - MOULDING, FRONT DOOR WINDOW FRAME, REAR RH
75755-33020

ACV40,GSV40

1
75756C - MOULDING, FRONT DOOR WINDOW FRAME, REAR LH
75756-33020

ACV40,GSV40

1
75761A - MOULDING, REAR DOOR WINDOW FRAME, FRONT RH
75761-33020

ACV40,GSV40

NO PAINT REQ.

1
75762A - MOULDING, REAR DOOR WINDOW FRAME, FRONT LH
75762-33020

ACV40,GSV40

NO PAINT REQ.

1
75850C - GROMMET, NO.1
90189-06006

ACV40,GSV40

4
75850C - GROMMET, NO.1
90189-06006

ACV40,GSV40

4
75851 - MOULDING, ROCKER PANEL, RH
75851-33905D2

ACV40,GSV40

RED.MC.CS.,3R1

1
75851-33907G0

ACV40,GSV40

DEEP PERIDOT MC.,6V6

1
75851-33905B1

ACV40,GSV40

SILVER M.M.,1G1

1
75851-33905E2

ACV40,GSV40

SABLE M.M.,4T5

1
75851-33905A1

ACV40,GSV40

WHITE PEARL CS.,077

1
75851-33905B0

ACV40,GSV40

DK.GRAY MC,1G0

1
75851-33905J2

ACV40,GSV40

SILVERY BLUE ME.,8U9

1
75851-33907A1

ACV40,GSV40

WHITE PEARL CS.,077

1
75851-33907E3

ACV40,GSV40

SLEEK ECRU ME.,4U7

1
75851-33905J3

ACV40,GSV40

LAPIS LAZULI MC.,8V3

1
75851-33907D2

ACV40,GSV40

RED MC.CS.,3R1

1
75851-33907B1

ACV40,GSV40

SILVER M.M.,1G1

1
75851-33905G0

ACV40,GSV40

DEEP PERIDOT MC.,6V6

1
75851-33905E3

ACV40,GSV40

SLEEK ECRU ME.,4U7

1
75851-33907C1

ACV40,GSV40

BLACK,212

1
75851-33907E2

ACV40,GSV40

SABLE M.M.,4T5

1
75851-33907J2

ACV40,GSV40

SILVERY BLUE ME.,8U9

1
75851-33905J1

ACV40,GSV40

DK.BLUE MC.CC.,8U0

1
75851-33907C2

ACV40,GSV40

STARLIGHT BLACK GF.,217

1
75851-33907B2

ACV40,GSV40

MERCURY GRAY MC.,1H9

1
75851-33907B0

ACV40,GSV40

DK.GRAY MC.,1G0

1
75851-33905C1

ACV40,GSV40

BLACK,212

1
75851-33907J3

ACV40,GSV40

LAPIS LAZULI MC.,8V3

1
75852 - MOULDING, ROCKER PANEL, LH
75852-33905G0

ACV40,GSV40

DEEP PERIDOT MC.,6V6

1
75852-33905B1

ACV40,GSV40

SILVER M.M.,1G1

1
75852-33905E2

ACV40,GSV40

SABLE M.M.,4T5

1
75852-33905B0

ACV40,GSV40

DK.GRAY MC.,1G0

1
75852-33905E3

ACV40,GSV40

SLEEK ECRU ME.,4U7

1
75852-33905C1

ACV40,GSV40

BLACK,212

1
75852-33905A1

ACV40,GSV40

WHITE PEARL CS.,077

1
75852-33907A1

ACV40,GSV40

WHITE PEARL CS.,077

1
75852-33905D2

ACV40,GSV40

RED MC.CS.,3R1

1
75852-33907B1

ACV40,GSV40

SILVER M.M.,1G1

1
75852-33905J2

ACV40,GSV40

SILVERY BLUE ME.,8U9

1
75852-33907B0

ACV40,GSV40

DK.GRAY MC.,1G0

1
75852-33907J3

ACV40,GSV40

LAPIS LAZULI MC.,8V3

1
75852-33907C2

ACV40,GSV40

STARLIGHT BLACK GF.,217

1
75852-33907D2

ACV40,GSV40

RED MC.CS.,3R1

1
75852-33905J1

ACV40,GSV40

DK.BLUE MC.CC.,8U0

1
75852-33907C1

ACV40,GSV40

BLACK,212

1
75852-33907E3

ACV40,GSV40

SLEEK ECRU ME.,4U7

1
75852-33907E2

ACV40,GSV40

SABLE M.M.,4T5

1
75852-33907J2

ACV40,GSV40

SIVERY BLUE ME.,8U9

1
75852-33905J3

ACV40,GSV40

LAPIS LAZULI MC.,8V3

1
75852-33907B2

ACV40,GSV40

MERCURY GRAY MC.,1H9

1
75853C - MOULDING, ROCKER PANEL, LOWER RH
75853-33010

ACV40,GSV40

1
75854C - MOULDING, ROCKER PANEL, LOWER LH
75854-33010

ACV40,GSV40

1
75855A - MOULDING, ROCKER PANEL, REAR RH
75855-33030

ACV40,GSV40

1
75856A - MOULDING, ROCKER PANEL, REAR LH
75856-33030

ACV40,GSV40

1
75861A - PROTECTOR, ROCKER PANEL MOULDING, NO.1
75861-33012

ACV40,GSV40

1
75861-33020

ACV40,GSV40

1
75862A - PROTECTOR, ROCKER PANEL MOULDING, NO.2
75862-33020

ACV40,GSV40

1
75862-33012

ACV40,GSV40

1
75865C - PROTECTOR, ROCKER PANEL MOULDING, NO.5
75865-30030

ACV40,GSV40

4
75865C - PROTECTOR, ROCKER PANEL MOULDING, NO.5
75865-30030

ACV40,GSV40

4
75866B - PROTECTOR, ROCKER PANEL MOULDING, NO.6
75866-30030

ACV40,GSV40

2
75867A - CLIP, ROCKER PANEL MOULDING
75867-33040

ACV40,GSV40

20
75867C - CLIP, ROCKER PANEL MOULDING
75867-30120

ACV40,GSV40

36
75867C - CLIP, ROCKER PANEL MOULDING
75867-30120

ACV40,GSV40

36
Common parts
75867-33050
90159-60477
90159-60498
90162-40034
90179-06274
90183-06019
90189-04059
90189-06006
90189-06211
90269-04051
